Evolucion de la Estructura Aeronautica

  • 1500

    Leonardo Da Vinci

    Leonardo Da Vinci

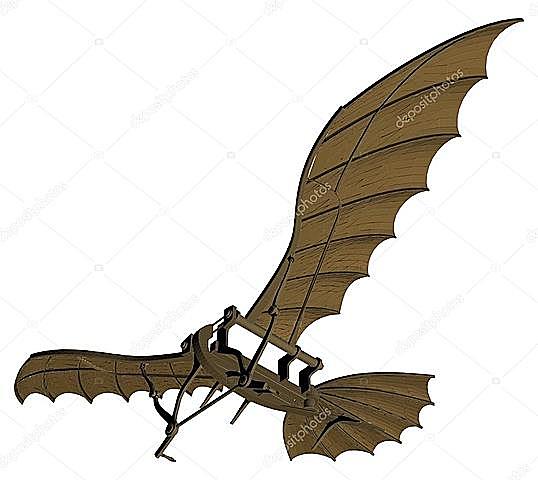

    Diseño unas enormes alas que el hombre podría mover con su fuerza muscular y así propulsarse igual que las aves pero todo quedo en teoría porque nadie pudo probar su construcción la creacion fue hecha de madera y tela.
  • Period: 1500 to

    Historia y Evolución de la Estructura en Aviones

  • El Inglés Sir George Cayley

    El Inglés Sir George Cayley

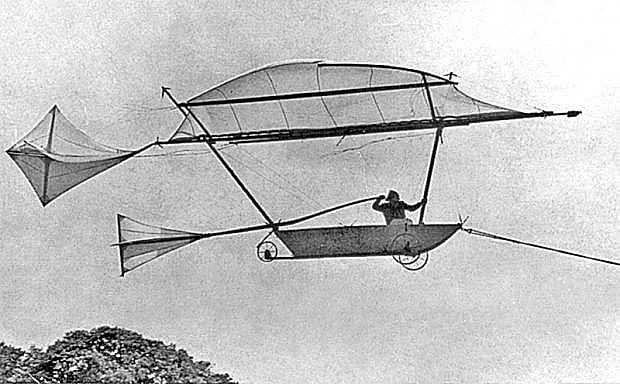

    Propuso una teoría practica de la aerodinámica construyo un planeador con el que llego a realizar pequeños vuelos este planeador estaba construido con materiales como tela y madera y tenia ruedas de bicicleta
    Advertisements
  • Otto lillienthal

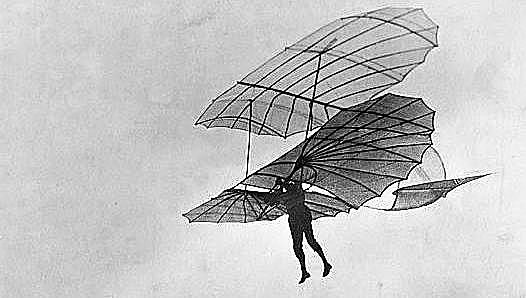

    Otto lillienthal
    De berling a finales del siglo 19 tomo la cigüeñas como de modelo en 1889 creo un libro llamado el vuelo de los pájaros como base de la aviación
  • Otto lillienthal

    Otto lillienthal
    Lilliental fue el primero en demostrar que el ala debía tener un mayor arqueamiento en la parte superior que en la parte inferior
    El 9 de agosto de 1896 su planeador se topó con una ráfaga de vientos y se cayó y resultó gravemente herido. Un dia después del accidente falleció. El planeador que el construyo era biplano.
  • Hermanos Wright

    Hermanos Wright
    Resolvieron los principios de las preguntas de aerodinámica del control de la dirección y de la propulsión
    Crearon el planeador llamado kittY hawk Construido de madera y tela con un diseño biplano.
  • Hermanos Wright

    Hermanos Wright
    Crearon el flyer 1 el primer avión avión a motor de toda la historia en el cual el primer vuelo duro 12 segundos. El motor tenía cuatro cilindros en línea, estaba refrigerado por agua y mediante dos cadenas movía solidariamente las dos hélices bipala de madera. Una cadena de piñón, préstamo de la tecnología de bicicletas, propulsaba las hélices dobles, que también fueron fabricadas a mano, El flyer era biplano sin fuselaje.
  • Santos Dumont

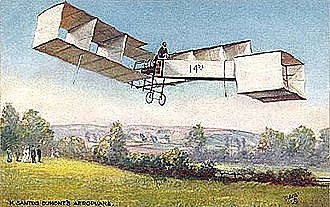

    Santos Dumont
    fue el primer hombre en despegar a bordo de un avión impulsado por un motor aeronáutico, Dumont fue así la primera persona en realizar un vuelo en una aeronave más pesada que el aire por medios propios, ya que el Kitty Hawk de los hermanos Wright necesitó de una catapulta hasta 1908.
  • 3 Años Innovadores

    3 Años Innovadores

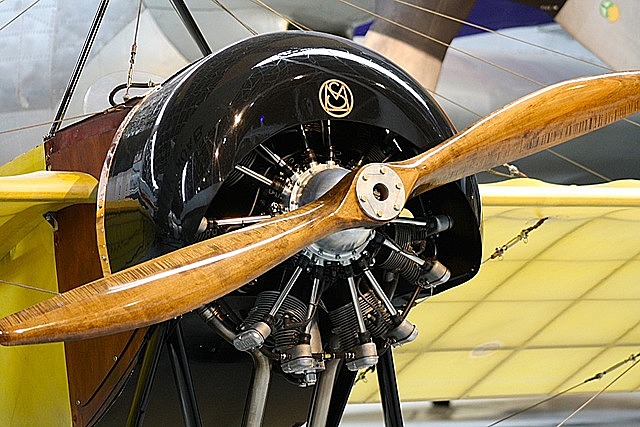

    En 1911 aparece el primer hidroavión gracias al estadounidense Glen H. Curtiss; en 1913 el primer cuatrimotor, el Le Grand, diseñado por el ruso Ígor Sikorski y en 1912, Juan Guillermo Villasana crea la hélice Anáhuac, fabricada de madera.
  • Frank Whittle

    Frank Whittle
    patenta sus primeros motores de turbina de compresor centrífugo y Hans von Ohain hace lo propio en 1935 con sus motores de compresor axial de turbina
  • Estructura

    Hasta los años 30 era muy frecuente la construcción de madera o de tubos de aluminio revestidos de tela. y para aviones comerciales la estructura era semimonocasco
  • Avión con Estructura Monocasco (DC-3)

    Avión que revolucionó el transporte de pasajeros en los 30 y 40 del siglo XX. Fue desarrollado por un grupo de ingenieros, encabezados por Arthur E. Raymond, voló por primera vez en 1935. Su diseño fue tan avanzado a su época, que aún hoy día, 80 años después de su primer vuelo, se encuentra operando. El tren de aterrizaje totalmente retráctil, construcción monocasco enteramente metálica y ala cantilever (no arriostrada).
  • Avión con estructura Semimonocasco (Boeing 747)

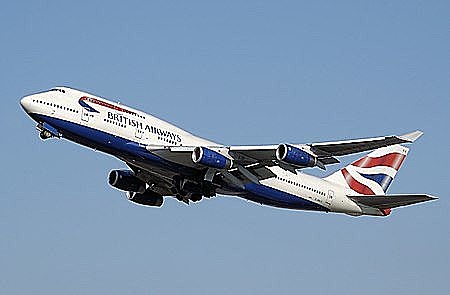

    Avión con estructura Semimonocasco (Boeing 747)
    Comúnmente apodado Jumbo, es un avión comercial transcontinental de fuselaje ancho fabricado por Boeing. Es conocido por su gran tamaño (fue el mayor avión de pasajeros durante más de cuatro décadas hasta que la compañía Airbus creó el A380),​ y está entre los aviones más famosos del mundo.​ Realizó su primer vuelo comercial en 1970 y fue el primer avión con fuselaje ancho.
  • Estructura en la actualidad

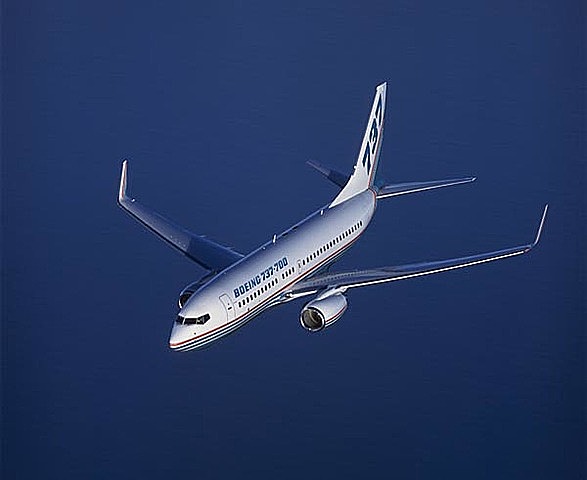

    Estructura en la actualidad
    Los aviones más conocidos y usados por el gran público son los aviones de transporte de pasajeros.
    No todos los aviones tienen la misma estructura, aunque tienen muchos elementos comunes. Los aviones de transporte usan todos una estructura semimonocasco de materiales metálicos o materiales compuestos formada por un revestimiento, generalmente de aluminio
    Las estructuras de los aparatos de aviación se hacen cada vez más de fibra de vidrio y otros materiales compuestos.
  • Fuselajes

    Fuselajes

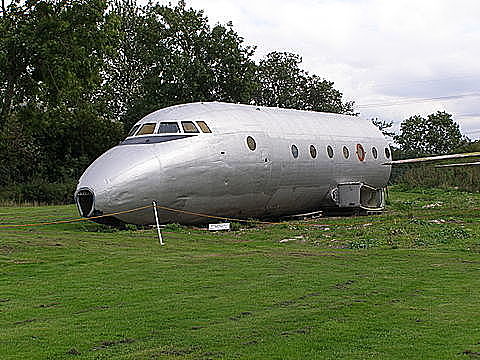

    El fuselaje es uno de los elementos estructurales principales de un avión; en su interior se sitúan la cabina de mando, la cabina de pasajeros y las bodegas de carga, además de diversos sistemas y equipos que sirven para dirigir el avión. También sirve como estructura central a la cual se acoplan las demás partes del avión, como las alas, el grupo motopropulsor o el tren de aterrizaje.
  • Estructura y su clasificación en la actualidad

    Estructura y su clasificación en la actualidad

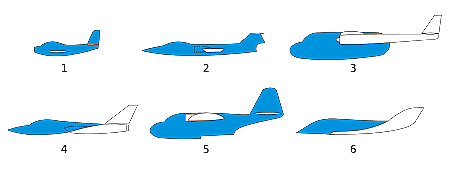

    Algunos tipos de fuselajes:
    1:Para vuelo subsónico.
    2:Para vuelo supersónico de alta velocidad.
    3:Para vuelo subsónico con góndola de gran capacidad.
    4:Para vuelo supersónico de gran maniobrabilidad.
    5:Para hidroavión.
    6:Para vuelo hipersónico.
