Historia y Evolución de los Instrumentos Ópticos
Un instrumento óptico sirve para procesar ondas de luz con el fin de mejorar una imagen para su visualización, y para analizar las ondas de luz. Los instrumentos ópticos tiene como base conocimiento científico. El instrumentos óptico más conocido tiene su origen en la naturaleza: se trata del ojo humano. El gran avance tecnológico ha generado distintos tipos de instrumentos ópticos. Los avances en óptica han sido enormes con ellos es posible diseñar precisión y estudiar cómo se comporta la luz. -
10. Caja de Pruebas
La primera caja de lentes de prueba conocida data de 1843 sistematizada por Donders en 1846. Las cajas de pruebas es un instrumento fundamental para nosotros como optómetras lo que hiso que las compañías modificaran las cajas a medida de los costos de una caja estuvieran al alcance de todos. Lo que realizaron fue disminuir la cantidad de lentes y pasos de estos para hacerlos más pequeños. -
9. Oftalmoscopio
Es un instrumento para ver ampliado el fondo del ojo de un paciente, donde se encuentra la retina. Fue inventado por Hermann von Helmholtz en 1851. Consiste en mirar la retina, especialmente los vasos sanguíneos, la entrada del nervio óptico y alteraciones mismas que pueden encontrarse en la retina. Para esto se usa el oftalmoscopio que es un instrumento provisto de una fuente de luz y un juego de lentes con distintas dioptrías que sirven para enfocar la retina. -
7. Proyector de Optotipos
El primero que introdujo fue Herman Snellen. Su escala de optotipos la dio a conocer en (Utrech, 1862). El proyector de optotipos es ópticamente idéntico al proyector de diapositivas. En esencia consta de un sistema de iluminación y otro de proyección. El sistema de iluminación a su vez está formado por una lámpara de filamento y un condensador cuya misión es iluminar el objeto. El sistema de proyección forma la imagen de este objeto sobre una pantalla. -
8. Retinoscopio
Fue inventado en 1873. El retinoscopio es un instrumento manual que permite al óptico – optometrista enfocar un punto de luz en su pupila, para que la atraviese y se proyecte en la retina, bordeando la parte posterior de su ojo. El óptico - optometrista gira el retinoscopio de un lado para otro, lo que provoca que el parche de luz reflejado por su retina se mueva de un lado para otro.Se puede calcular la dirección y velocidad con que la luz se mueve en la retina, si es miope o hipermétrope. -
5. Queratómetro
El instrumento fue inventado en 1880 por el fisiólogo alemán Hermann von Helmholtz Es un instrumento de diagnóstico utilizado para medir los eventuales errores de refracción del ojo, mediante la medición de la curvatura de la superficie exterior de la córnea. El instrumento es útil para medir la extensión de los defectos de refracción , tales como el astigmatismo, pero se utiliza para la detección de otros defectos de refracción por procedimientos de cirugía refractiva, o en contactología. -
Topografía Corneal
El portugués Antonio Plácido, quién en 1880.La topografía corneal es una herramienta diagnóstica computerizada que crea un mapa tridimensional de la superficie curva de la córnea. También conocida como fotoqueratoscopía o videoqueratografía, es una técnica no-invasivamédica de imágenes para mapear la curvatura de la superficie de la córnea, la estructura exterior del ojo. -
3. Foróptero
Fue patentado originalmente en el año 1900 por Henry de Zeng. . Es un dispositivo con un sistema mecánico incorporado que permite el intercambio de lentes esféricas y cilíndricas delante del ojo del paciente, facilitando el trabajo del optometrista durante el proceso de refracción subjetiva. -
Tipos de Caja de Prueba
Caja de prueba para lentes de contacto
Pero una caja de prueba no solo son un juego de lentes para anteojos, también las hay para lentes de contactos.
Esta caja de prueba para lentes de contacto las invento Carl Zeiss en 1912, siendo en su totalidad PMMA -
Evolución del Proyector de Optotipos
Actualmente, se está implantando en la práctica clínica el uso de proyecciones controladas por ordenador, pudiéndose incluso aleatorizar los optotipos presentados para los ojos derecho e izquierdo con el fin de evitar el efecto memorización.
1. Proyector de Pie
Con estuche para guardar diferentes clases de optòtipos y pantalla de proyector metálica. Fabricante American Optical. Año 1917. -
4. Lensómetro
En 1922, una patente fue presentada para el primer lensómetro de proyección, llamado frontofocómetro, es un instrumento óptico para la determinación del centro óptico y medición de la potencia de una lente oftálmica, así como de la dirección del cilindro. Dispone de unas plumillas para marcar el centro óptico y la dirección del eje. Se utiliza principalmente para marcar las lentes oftálmicas antes de realizar su tallado, acorde con la montura. -
2. Autorefractómetro
Inventado por Brusch Rathenow. En el año 1930.
El autorefractómetro es el aparato que nos da en forma computarizada y automática la graduación de cada ojo en una forma muy aproximada a la que realmente necesita el paciente (examen por computadora), con este resultado se debe de afinar la graduación en forma manual. Se utiliza para obtener una aproximación objetiva de la graduación del paciente y para evaluar los radios de curvatura de la córnea. -
Evolución de Proyector de Optotipos
- Proyector Compacto Emite los caracteres de Snellen sobre una superficie plana de tonalidad clara. Básicamente es una escala de medición de la agudeza visual del paciente. Fabricante: B & L Año 1940.
-
6. Lámpara de Hendidura
Fabricante Thorpe de B&L Año 1966. También llamada biomicroscopio, es un dispositivo óptico que se utiliza en oftalmología y optometría para la exploración de las estructuras de la porción anterior del ojo. Sirve para explorar el segmento anterior y posterior párpado, conjuntiva, córnea, iris,cristalino y cámara anterior. Sirve visualizar las estructuras más profundas del globo ocular como el humor vítreo, la retina y la papila óptica o disco óptico. -

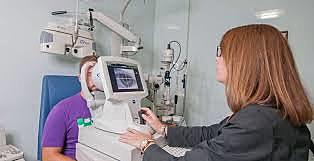

Evolución de la Topografía Corneal
Los topógrafos modernos incorporan sistemas de proyección (discos de Plácido) y de elevación para conseguir un análisis más completo de la superficie anterior y posterior de la córnea.En la actualidad una de las aplicaciones más importantes de la topografía corneal es la detección precoz de ectasias corneales y su seguimiento. -
Tipos de Topógrafo para Córnea
- De elevación o de reflexión especular: Son los que usa el optometrista para poder adaptar las lentes de contacto a la córnea de cada paciente. Además, aportan información muy valiosa sobre las alteraciones corneales más habituales.
-
Tipos de Topografía Corneal
3 Topógrafos de elevación.
aportan adicionalmente información no topográfica como el espesor corneal, espesor y ángulo de cámara anterior. Realizan cirugía refractiva, cataratas y anillos corneales. -
Tipos de Topografía Corneal
- De cono ancho o estrecho. Los topógrafos de cono ancho son capaces de estudiar una zona más limitada de la superficie ocular pero su manejo es mucho más sencillo. Por su parte aquellos topógrafos de cono estrecho aportan información de una zona más amplia, pero manejarlos requiere una mayor precisión.
-

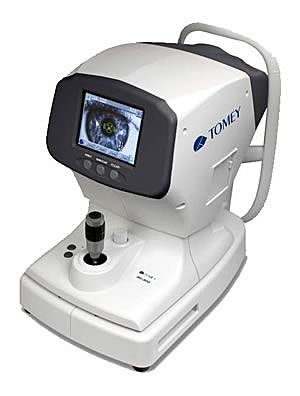

Evolución del Autorfractómetro
La evolución en la edad moderna hace que sean más eficiente y actualizados.
Los autorrefractómetros son una parte integral dentro de los diagnósticos modernos de ojos. La medición de alta precisión, combinado con el poco tiempo que necesita para hacer su trabajo y su fácil manejo hace que trabajar con el TOMEY RC-800 sea profesional y rápido. -
Tipos de Autorefractómetro
- autorefractometro portatil. El autorefractómetro portátil SW-800 es un analizador y refractómetro móvil que puede medir y analizar en ambos ojos al mismo tiempo. Tiene los mejores y nuevos equipos tecnológicos que pueden detectar los problemas visuales y los errores de refracción de forma automática con las mediciones realizadas.
-
Tipos de Autorefractómetro
2 CANON RK-F2 Autorefractómetro y Keratómetro
El refracto-queratómetro completamente automático Canon RK-F2 ofrece varios modos para ayudar a aumentar la eficiencia del trabajo y la comodidad del paciente. Debido a su peso ligero y diseño compacto — acoplado a una palanca omnidireccional, un monitor LCD de 5.7 pulgadas, entrada USB e impresora incorporada con cortador automático, hacen que el refracto-queratómetro automático. -
Evolución del Foróptero
El foróptero ha sido modificado con distintos cambios que ayudan al optometrista a hacer una evaluación rápida al paciente, sobre todo en la retinoscopía.
1. Foróptero Manual.
Lente óptica cruzada y lente de filtro de color precisa. Aspecto de mariposa, rueda de manejo deslumbrante, mano de obra de artesanos y cómoda sensación de manejo.Todas las lentes ópticas incorporan un proceso de recubrimiento avanzado. -
Tipos de Foróptero
- Foróptero Automático: es un foróptero computerizado de alta calidad y totalmente fiable que permite una medición más rápida, suave y silenciosa a través del diseño de un mecanismo de alta precisión, con una unidad para el giro de las lentes de control secuencial. Incorpora todas las funciones ópticas requeridas con un diseño inteligente, delgado y compacto. Su sistema de funciona-miento, permite una medición suave y cómoda sin exponer a los pacientes a incomodidad.
-
Tipos de Lensómetro
- Lensómetros Manuales Estos focímetros son los más conocidos y son los que se utilizan para aprender a trabajar en la medición de lentes. Para poder utilizarlos de debe, primero, calibrar el lensómetro de manera manual mediante la manipulación y ajuste de sus diferentes partes, como el ocular y la escala del tambor en o buscando siempre obtener la mira nítida.
-
Evolución del Lensómetro.
En definitiva, los modernos frontofocómetros o lensómetros incorporan cada vez más aplicaciones: así, hay modelos que tienen un espectómetro integrado, que permite determinar rápidamente las propiedades de transmisión ultravioleta de UV-B, UV-A y luz visible de las lentes. Con esto el profesional puede demostrarle al paciente la luz que pasa por una lente sin tratar, favoreciendo la prescripción de lentes de sol, y tratamientos con capas de protección y antirreflejo. -
Tipos de Queratómetro
- Queratómetro de JAVAL- SCHIOTZ Este equipo está conformado por la formación de imágenes a través de espejos convexos que dan imágenes virtuales y derechas y de un tamaño menor. El espejo convexo actúa en la cara anterior de la cornea del ojo observado, reflejando rayos que proceden de dos miras luminosas que están situadas a un lado y a otro del centro de arco, es decir que son móviles.
-
Tipos de Lensómetro
2.Lensómetro digital o automático
Estos equipos son mucho más fáciles de usar ya que toda la parte de ajuste y calibración del lensómetro para poder analizar la lente se realiza automáticamente, arrojando los valores correspondientes a las medidas que queremos controlar a través de un display. -
Tipos de Queratómetro
- Queratómetro BAUSCH AND LOMB Este equipo se ha utilizado para analizar el principio óptico del queratómetro. Las miras luminosas al frente del instrumento son reflejadas por la córnea, la cual actúa como un espejo convexo y forma una imagen derecha y virtual que está localizada 4mm. Atrás de la cara corneal. El tamaño de la imagen y el tamaño de las miras son suficiente información para calcular el radio de la córnea a partir de las formulas ópticas para los espejos.
-
Evolución del Queratómetro
El quetratómetro ha sido modificado con alta tecnología para ser utilizada con eficiencia y está presente en cualquier gabinete de Optometría o de Oftalmología. El queratómetro es el aparato apropiado para determinar el astigmatismo corneal de un paciente, es decir, el grado de borrosidad en un eje determinado de visión -
Evolucion de la Lámpara de Hendidura.
Esto ha sufrido cambio se trata de una tecnología esencial en oftalmología y optometría con la que es posible detectar la posición, forma y profundidad de cualquier anomalía en la estructura del ojo. 1.Biomicrospio portátil
La lámpara de hendidura portátil S2 es una lámpara de mano ligera. Funciona como una lámpara de hendidura de escritorio, pero es ideal para pediatría, personas mayores, hogares de ancianos y centros médicos móviles -
Tipos de Lámpara de Hendidura
- Biomicroscopio Monocular 40X-640X, inclinación del tubo de observación 45 grados, microscopio biológico de educación escolar en casa para niños
-

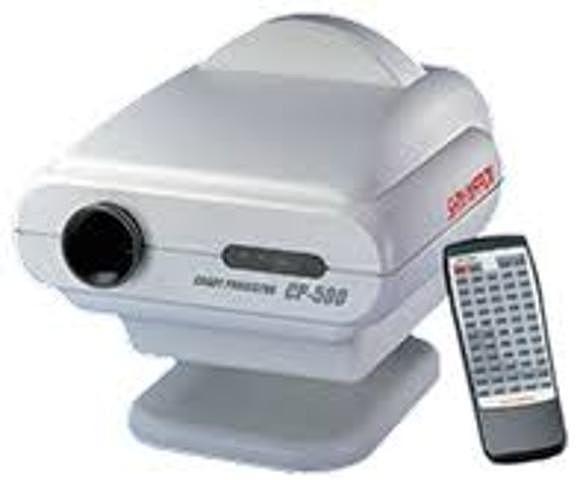

Evolución de Proyector de Optotipos
- Proyector de Optotipos Actuales que ayudan al profesional de la vista ha evaluar la AV del paciente.
-
Tipos de Oftalmoscopio
- Oftalmoscopio Indirecto. Donde la imagen del fondo de ojo se corresponde, de forma invertida, con la posición real de los elementos anatómicos. Lo que se ve arriba, en realidad se encuentra abajo, y lo que se ve a la derecha, se encuentra a la izquierda. Presenta la ventaja de que el campo de visualización es mucho más amplio que con la oftalmoscopía directa. Este instrumento se coloca mediante un casco en la cabeza que lleva incorporado unos binóculos por donde el médico ha de mirar.
-

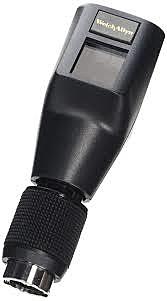

Tipos de Retinoscopio
- Retinoscopio de Franja El haz de luz que proporcionan es una franja luminosa. Son los más utilizados, motivo por el cuál el resto del capítulo se centrará en este tipo de instrumento.
-

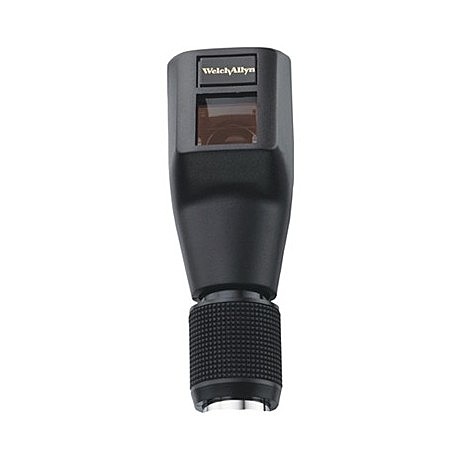

Tipos de Retinoscopio
- Retinoscopio de Punto. Proyectan una luz en forma de cono. En el retinoscopio interesa estudiar el sistema de iluminación y el de observación.
-
Evolución del Oftalmoscopio
Más tarde se añadieron discos móviles para facilitar el enfoque, se introdujo una cinta para sujetar el oftalmoscopio a la cabeza, un brazo metálico para sujetar la fuente de luz, se diseñaron oftalmoscopios binoculares y se crearon oftalmoscopios eléctricos, entre otras muchas mejoras. -
Tipos de Oftalmoscopio
- oftalmoscopio Directo Aquel en el que la imagen del fondo de ojo se corresponde, de forma directa, con la posición real de los elementos anatómicos.
-
Evolución de Caja de Pruebas
Aunque es un instrumento muy antiguo, y actualmente se usa mucho el foróptero sigue siendo muy válido ya que permite simular como sería la visión final en situaciones cotidianas como mirar el suelo o subir escaleras , y permite al óptico-optometrista observar si la persona a la que se está haciendo el examen visual guiña los ojos o tuerce la cabeza, que alteraría el resultado de la graduación. -
Evolución del Retinoscopio
La invención del oftalmoscopio eléctrico fue un hallazgo sumamente importante, ya que ha servido de base para los oftalmoscopios modernos. Actualmente se ha logrado que este aparato proyecte la luz por un prisma y esta la desvié 90°. Asimismo, consta de un disco giratorio el cual contiene diferentes lentes, y las cuales el explorador puede hacer girar con el dedo índice.
