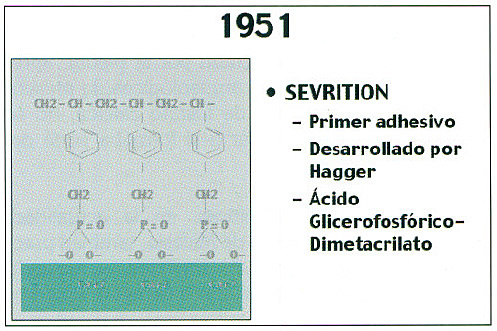

-
Primer Adhesivo SEVRITION
*Desarrollado por Hagger
*Acido Glicerofosfórico-Dimetacrilato
*En medio húmedo se producía una unión inestable y se descomponía -

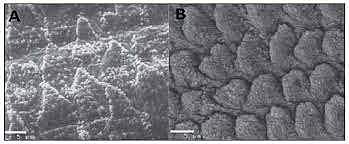

Se describe el efecto del ácido sobre la superficie del esmalte
*Michael Bounocore describe, después de colocar una solución ácida sobre el esmalte, se lava y se seca, se crea un patrón de grabado ácido en la superficie del esmalte -

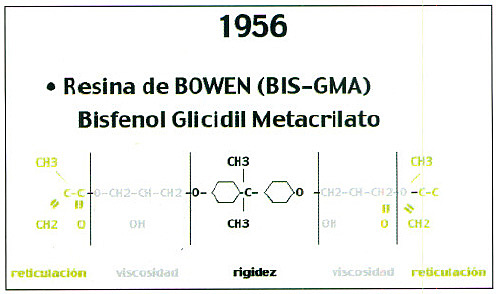

Resina de Bowen (BIS-GMA)
*Bisfenol-glicidil-metacrilato
*Se crea una resina capaz de adherirse al diente grado con ácido -

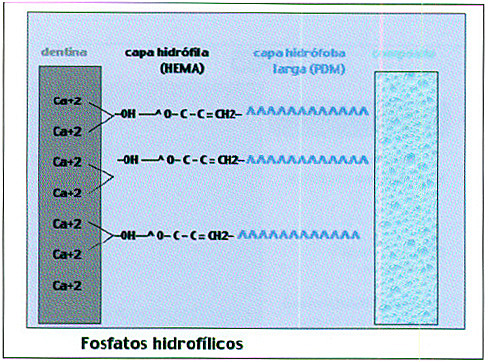

Los oxalatos
*Bowen y Cobb describen un sistema de unión con una solución acuosa de oxalato férrico -

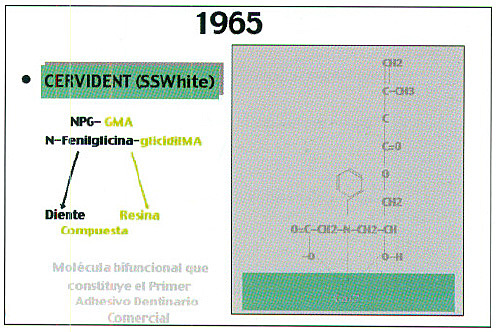

Primer Adhesivo Dentinario Comercial
- Nfenilglicina-glicidil Metacrilato NPG-GMA tenia un carácter bifuncional de funcional
- Su mecanismo de unión se basa en la interacción entre fosfatos y el calcio de la dentina y del esmalte sin grabar
-
Primera generación de adhesivos
Metacrilato Diglicil Fenilglicina
Contenían: ácido, primer y adhesivo
Fuerza adhesiva de 2-3 MPa -

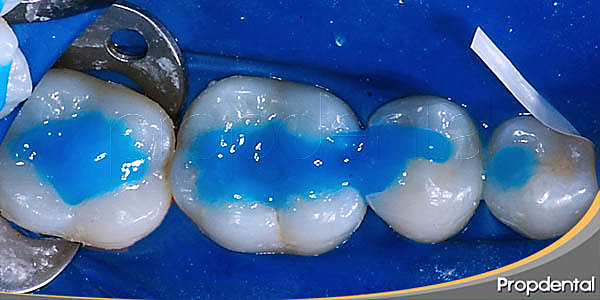

Grabado Total
*Fusayama propone el acondicionado dentinario previo a la colocación de un adhesivo.
* Se acepta años después -
Segunda generación de adhesivos
Utilizan el barrillo dentinario para ganar fuerza adhesiva
Contiene núcleos de BIS-GMA y HEMA
Contenían: ácido, primer, adhesivo
Fuerza adhesiva: 3 - 12 mPa -

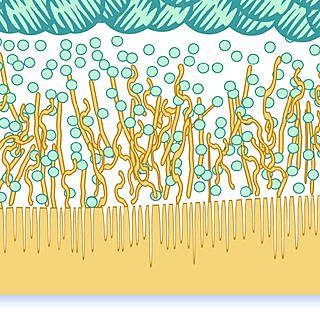

Capa híbrida
*Nakabayashi descubre el concepto de "capa hibrida" que justifica la imbricación de la resina y el adhesivo entre la dentina
* La resina se coloca entre las redes de colágeno, imbricandose entre ellas ya su vez es capaz de introducirse en los túbulos dentinarios parcialmente desmineralizados , así se crean tags entre los mismos -

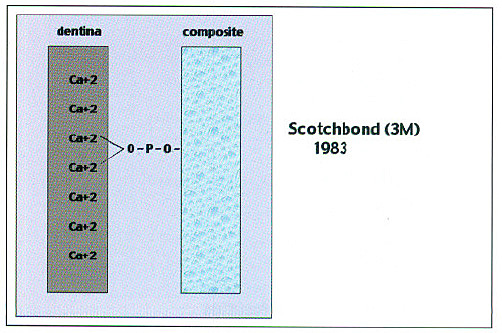

Scotchbond (3M)
*Esterfosfato del BIS_GMA
* Su capacidad de unión se establece por la reacción entre el fosfato del adhesivo y el calcio de la estructura dental.
* Se presentaba en dos componentes: una resina hidrofóbica formada por diclorofosfato de BISGMA al 57% trietilglicidimetacrilato TEG-DMA al 43% y pequeñas cantidades de iniciador de peróxido de bezoilo -
Sistema Gluma
- Munks y Asmussen promueven un adhesivo dentirnario que graba el esmalte con acedio fosforico al 37%
- Su mecanismo de aacion es la union con el colageno de la dentina
-
Tercera generación de adhesivos
Acondicionamiento dentinario mejorado
Primero sistemas dobles, primer - adhesivo
EDTA, HEME, BIS-GMA, Oxalato férrico y acido nitrico -
Cuarta generación de adhesivos
Se da importancia al acondicionamiento/hidratación dentinario
Sistema doble primer - adhesivo
Fuerza adhesiva 17 - 24 MPa -

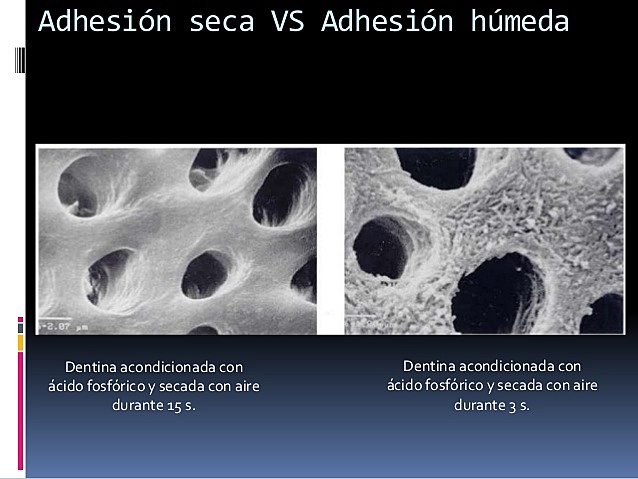

Acondicionamiento de dentina
1)Ácido ortofosfórico al 37%*10 segundos: Elimina barro dentinario, hace permeables los tubúlos dentinarios, descalcifica la dentina.
2)Primer: Tiene como vehículo agua,etanol o acetona, metacrilatos hidrofilicos, ( porosa).
3) Adhesivo o bonding: Metacrilatos hidrófobos, glutaraldheído -
Quinta generacion de adhesivos
Sistemas dobles, primer - adhesivo
Mejora la adhesión esmalte - dentina
Adhesión a los metales y cerámicas
Fuerza adhesiva 17 24 HPa -
Sexta generación de adhesivos
Tres componentes en uno (Acido-primer-adhesivo)
No se realiza grabado completo
Fuerza adhesiva 12 - 24 MPa
Su uso es controversial -
Séptima generación de adhesivos
Sistema autograbador
Tres en uno (acido-primer-adhesivo)
