Evolución de instrumentos Ópticos timeline

Algunos científicos intentaron desarrollar técnicas para medir las curvaturas de la córnea.
Jesse Ramsden y Everard Home estuvieron entre los primeros que sostenían que la acomodación ocurría principalmente debido a cambios en la córnea y para probar su teoría intentaron medir su curvatura.
En 1779 después de tratar con varios diseños, se quedaron con uno que consistía en un telescopio que examinaba una imagen duplicada reflejada en la córnea.

Adquirió gran notoriedad por la fabricación de instrumentos ópticos y la invención de la copa anatómica del ojo. En Estados Unidos, no existían escuelas de óptica apropiadas, por lo tanto, James, envió a Charles a Europa a estudiar física, matemáticas y optometría Estableció un método para definir el poder de los prismas, denominado el “método de Prentice. establece que los prismas desvían la luz que los incide hacia su base, tanto más cuanto mayor sea el poder óptico del prisma.

Instrumento óptico para la determinación del centro óptico y medición de la potencia (dióptria) de una lente oftálmica, así como de la dirección del cilindro. Dispone de unas plumillas para marcar el centro óptico y la dirección del eje. En el año 1848 Antoine Claudet fabricó el photographometer, un instrumento diseñado para medir la intensidad de los rayos en la fotografía. Tras el invento de Claudet muchos otros proyectos salieron a la luz tomando a éste como influencia principal.

El término “oftalmoscopio” apareció por primera vez en Inglaterra durante el año 1853, y se quedó hasta el día de hoy.
El primer instrumento creado por Hermann se trataba de una placa de cristal plana. Para ver el interior del ojo colocaba la placa en frente del mismo y apuntaba una fuente de luz hacia ella en dirección oblicua consiguiendo así que se reflejara una fracción de luz hacia el ojo.
Como la iluminación que llegaba al ojo no era suficiente, Von Helmholtz colocó tres placas de cristal.

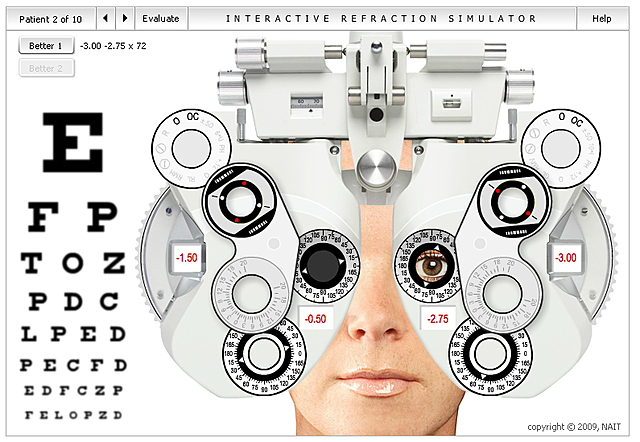

Foróptero es el nombre de un dispositivo oftalmológico similar al refractor. Es comúnmente utilizado por los profesionales de la visión durante un examen de ojos , y contiene diferentes lentes utilizados para la refracción del ojo durante la prueba para medir el de error de refracción de un individuo.simplemente tendrá que girar un disco o botón que va colocando delante del ojo las diferentes lentes, esto hace que el examen sea mucho más rápido que con la gafa de prueba.

1873: CUIGNET, médico militar francés; comenzó a intentar obtener la refracción ocular con esta técnica y señaló que el movimiento del espejo del oftalmoscopio conllevaba la presencia de una disposición caleidoscópica de la luz dentro de la pupila del paciente y equivocadamente atribuyó este fenómeno a la córnea.

$Autorefractometro$

Los autorefractómetros son instrumentos empleados para medir de forma objetiva el error refractivo ocular, sin la intervención de las apreciaciones del paciente ni del examinador. Evalúan esfera, cilindro y eje dando un dato de la refracción del paciente, son utilizados frecuentemente en la práctica optométrica y oftalmológica para establecer un punto de partida en la refracción subjetiva (Martínez y colaboradores,1998).refractómetro fue descrito, en 1875, por su inventor, Ernst Abbe

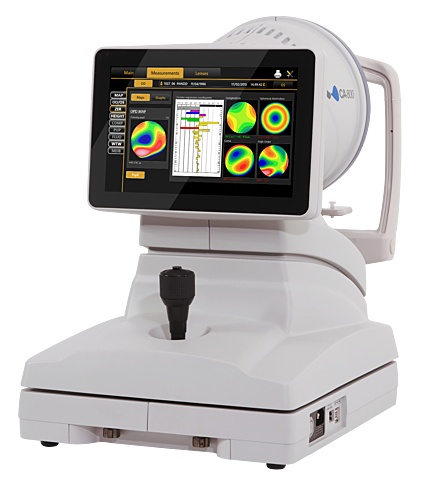

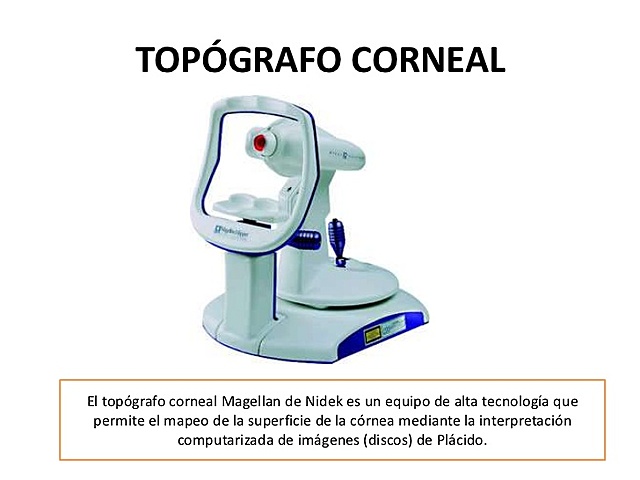

La topografía se debe al oftalmológico portugués Antonio Plácido, quién 1880, vio un disco pintado de diferentes anillos alternos blancos y negros reflejados en la córnea, Los anillos mostraron como líneas de contorno proyectadas en el filme de lágrima corneal. Allvar Gullstrand incorporó el disco en su oftalmoscopio examinando fotografías de la córneal .La automatización del proceso siguió pronto con la imagen capturada por una cámara digital y pasaba directamente a una computadora.

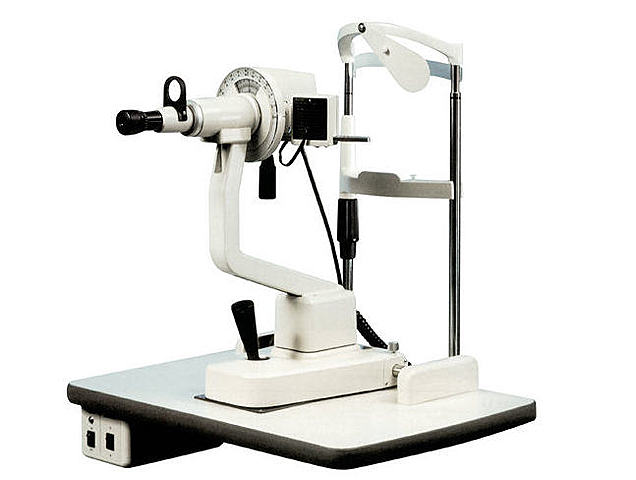

Louis Émile Javal y August Schötz convirtieron el diseño original de Helmholtz en un aparato más fácil de usar en la práctica clínica. La creación de von Helmholtz y las mejoras posteriores le permitieron a los oftalmólogos y científicos usar el aparato para encontrar la medida cuantitativa del astigmatismo corneal.se utiliza para medir la curvatura de la córnea de modo que el óptico optometrista pueda determinar la forma de las lentes de contacto que necesita.

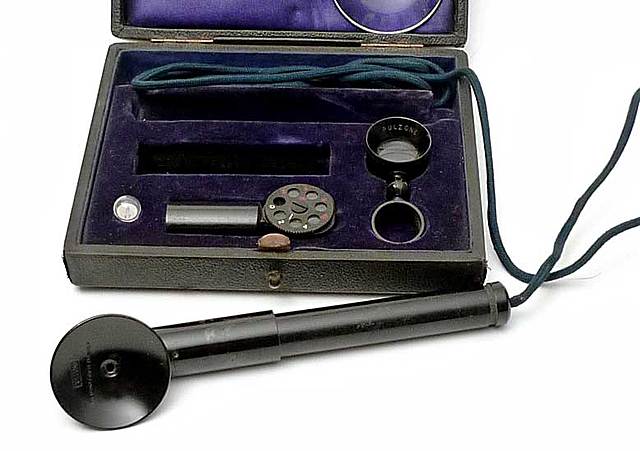

En 1885 Daniel Dennett inventó el primer oftalmoscopio eléctrico, un hecho que revolucionó el mundo de la oftalmología, y que sirvió como referencia para llegar hasta los oftalmoscopios que existen hoy en día.es un instrumento médico que se utiliza para ver ampliado el fondo de ojo de un paciente, lugar donde se encuentra la retina.Se compone de varias lentes y espejos, que unidos a una fuente de luz permiten visualizar la estructura interna del ojo.

$Refractometro$

Estos fueron inventados por Dr. Ernst Abbe, científico Alemán/Austriaco a principios del siglo XX. El refractómetro Abbe es el “abuelo” de los refractómetros modernos, gracias a su sencillo funcionamiento y fiabilidad, todavía se usa en laboratorios. Existen 2 tipos en función de la detección del índice de refracción sistemas transparentes y sistemas de reflexión. Los portátiles y los Abbe usan los sistemas transparentes, mientras los digitales usan los sistemas de reflexión.

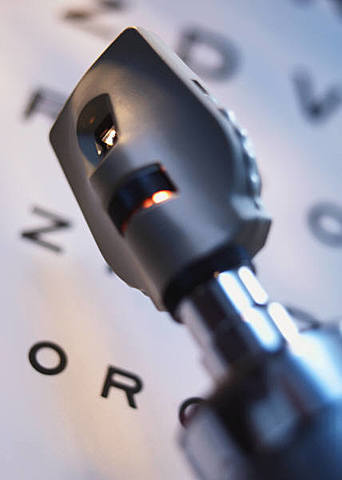

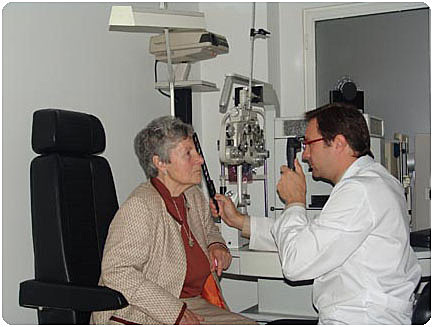

1881: PARENT dedujo que el reflejo (luces y sombras) que observaba en sus pacientes provenía de la retina y más tarde sugirió el término de esquiascopia. 1886: LANDOLT describió el principio del funcionamiento de la técnica. 1926: J. COPELAND patenta el retinoscopio de franja y a partir de ese momento la técnica adquiere una creciente popularidad entre los optometristas y oftalmólogos.
Retinoscopio eléctricos.

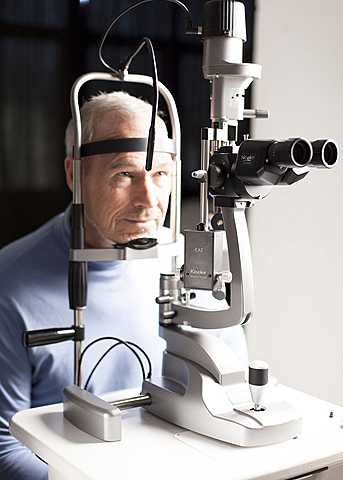

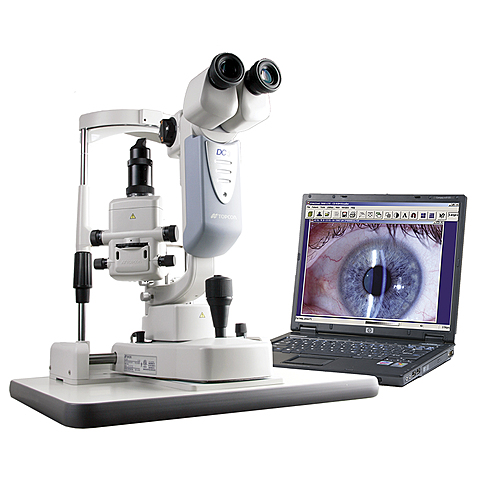

Carl Zeiss desarrolló la primera lámpara de hendidura con el doctor sueco Allvar Gullstrand. Este desarrollo supuso la base de la tecnología médica en ZEISS. Esta herramienta diagnóstico ha mejorado continuamente, comenzando con un diseño de Comberg en 1933, tenía un eje basculante común para el microscopio y la iluminación, y con el diseño de Littmann en 1950 que incluía un cambiador de aumento. En la actualidad, estas son herramientas estándar en cualquier consulta oftalmológica.

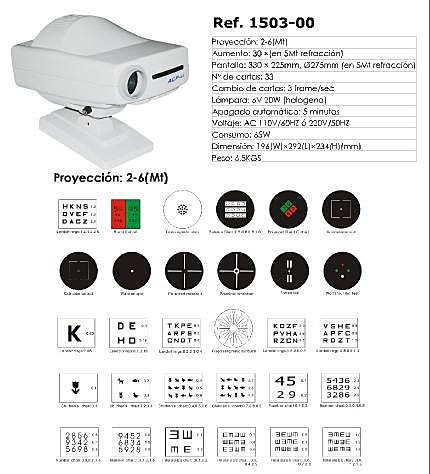

Proyector de pie Con estuche: para guardar diferentes clases de optòtipos y pantalla de proyector metálica. Año 1917.
Proyector compacto: Emite los caracteres de Snellen sobre una superficie plana de tonalidad clara. Básicamente es una escala de medición de la agudeza visual del paciente. Año 1940 Autoproyector eléctrico: Adaptable a diferentes distancias por medio de un espejo, permite duplicar la distancia del consultorio, consta de siete optotipos. Carl Zeiss Jena,año 1950.

En 1896, Allvar Gullstrand incorporó el disco en su oftalmoscopio, examinando fotografías de la córnea vía un microscopio y era capaz de calcular manualmente la curvatura mediante un algoritmo numérico.Gullstrand reconoció el potencial de la técnica y comentó que a pesar de su laboriosidad podría "dar una exactitud resultante que anteriormente no podría ser obtenido en cualquier otra manera".
El campo plano del disco de Plácido redujo la exactitud de la periferia corneal y en los 1950.

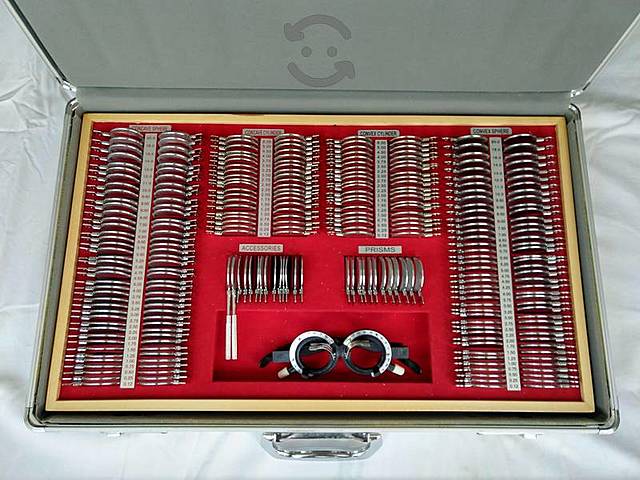

La Montura o Gafa de Prueba tiene las varillas y el puente ajustables se introducen lentes de distintas potencias para facilitar un examen optométrico. Esas lentes que se ponen y quitan de la montura están ordenadas según su potencia dióptrica en lo que llamamos la Caja de Prueba. Hay lentes convexas o positivas (para hipermetropía), lentes cóncavas o negativas (para miopía), lentes tóricas (para astigmatismo), lentes con filtros, lentes prismáticas, y oclusores

Es una combinación de un microscopio binocular con un sistema de intensa iluminación en hendidura la cual hace posible la biomicroscopía del ojo. Fabricante Thorpe de B&L. Año 1966. es un microscopio con luz brillante que se utiliza durante un examen ocular. Le permite al oftalmólogo tener una visión más cercana de las distintas estructuras que se encuentran dentro y al frente del ojodispositivo clave para determinar la salud de sus ojos y detectar enfermedades oculares.

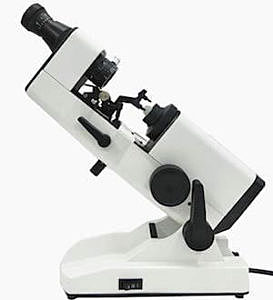

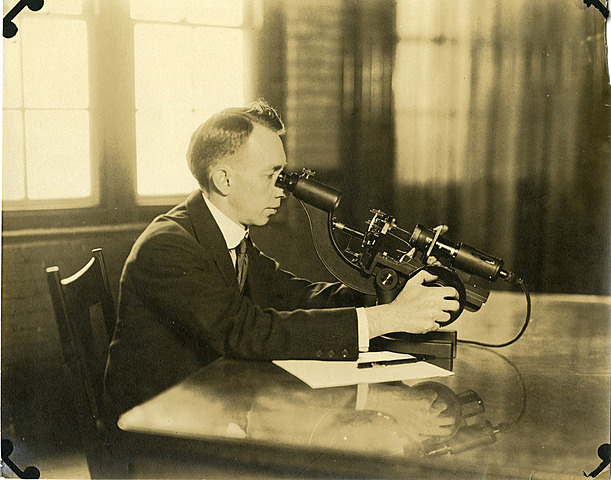

Troppman dio un paso en 1912, al presentar el primer instrumento de medición directa. En 1922, una patente fue presentada para el primer lensometer de proyección, el cual cuenta con un sistema similar al lensometer estándar, pero que proyecta el objeto medido sobre una pantalla eliminando la necesidad de corrección del error de refracción del observador y el requisito de acoplar un pequeño telescopio al instrumento. se utiliza para ver si la prescripción es correcta o debe modificarse.
