la TIA (Telecommunications Industry Association) y la EIA (Electronic Industries Association) comenzó a desarrollar métodos de cableado de edificios, con la intención de desarrollar un sistema de cableado uniforme que apoyar los productos de múltiples fabricantes y entornos. Enlace de texto -
1987 – EIA 222-D 1991 - EIA/TIA 222-E
La primera edición conjunta de la Electronics
Industries Association (EIA) con la Telecommunications Industry Association ( TIA). Enlace de texto -

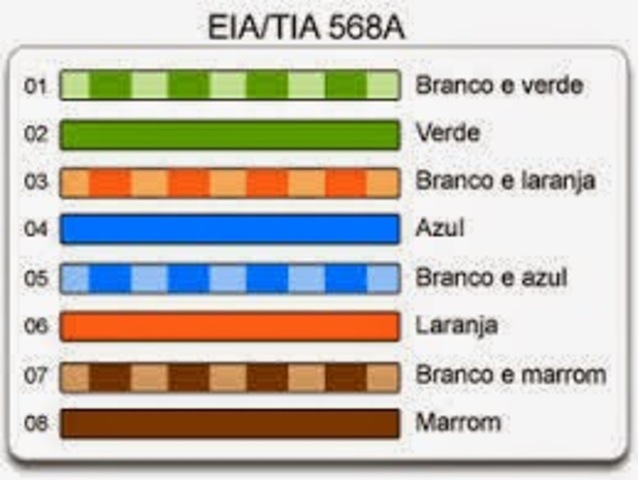

TIA/EIA 568-A
En octubre de 1995, el modelo 568 fue corregido por el TIA/EIA 568-A que absorbió entre otras modificaciones los boletines TSB-36 y TSB-40. Esta norma, regula todo lo concerniente a sistemas de cableado estructurado para edificios comerciales. Enlace de texto -

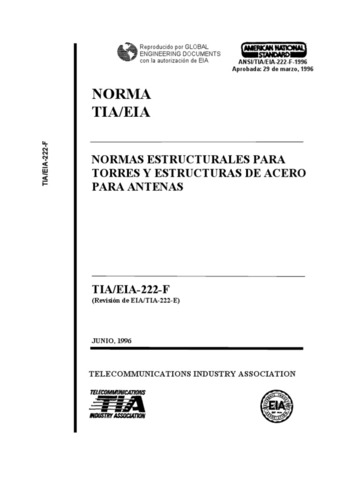

EIA/TIA 222-F
Utiliza la llamada “fastest mile wind speed” como lo usaba el
ASCE 7-88 y el Método de las tensiones admisibles (ASD). Para el análisis y diseño de las
fundaciones se emplea un “suelo normal”. Se sigue utilizando en algunos estados de los
Estados Unidos -
ANSI/TIA/EIA-568-B.3-2000 Optical Fiber Cabling Components Standard (Norma para Componentes de Cableado de Fibra Óptica).
Esta norma especifica los requisitos mínimos para componentes de fibra óptica usados
en cableados de telecomunicaciones en edificios y campus, tales como cable,
conectores, hardware de conexión, cordones, jumpers y equipo de pruebas en campo. Enlace de texto -
ANSI/TIA/EIA-569-A-6-2001.
Addendum 6 – Multi-Tenant Pathways and Spaces
(Adenda 6 – Canalizaciones y Espacios Multiocupantes).
Esta adenda se enfoca a las canalizaciones y espacios que son comunes en la
infraestructura de telecomunicaciones de edificios o campus multiocupantes. -
ANSI/TIA/EIA-568-B.1-2001. Comercial Building Telecommunications Cabling Standard
Part 1: General Requirements (Norma de Cableado de
Telecomunicaciones para Edificios Comerciales – Parte 1: Requisitos Generales.
Esta norma, que constituye la base fundamental de las demás normas de cableado y
relacionadas, establece las especificaciones para el diseño e instalación de un sistema
de cableado genérico. En ella se definen los requisitos y recomendaciones en cuanto a
su estructura, configuración, interfaces, instalación, parámetros de desempeño y
verificación. -
ANSI/TIA/EIA-569-A-6-2001.
Addendum 6 – Multi-Tenant Pathways and Spaces
(Adenda 6 – Canalizaciones y Espacios Multiocupantes).
Esta adenda se enfoca a las canalizaciones y espacios que son comunes en la
infraestructura de telecomunicaciones de edificios o campus multiocupantes -
ANSI/TIA/EIA-785-2001.
100 Mb/s Physical Layer Medium Dependent Sublayer and
10 Mb/s Auto-Negotiation on 850 nm Fiber Optics (Especificaciones para Subcapa
Dependiente de Medio de Capa Física de 100 Mb/s y Autonegociación 10 Mb/s sobre
Equipo de Fibra Óptica de 850 nm). -
ANSI/TIA/EIA-854-2001.
A Full Duplex Ethernet Specification for 1000Mbis/s
(1000BASE-TX) Operating Over Category 6 Balanced Twisted-Pair Cabling
(Especificación para Ethernet Full Duplex para 1000Mb/s [1000BASE-TX] Operando
sobre Cableado de Par Trenzado Balanceado Categoría 6). -
ANSI/TIA/EIA-569-A-7-2001
Addendum 7 – Cable Trays and Wireways (Adenda 7
– Bandejas y Canales de Cable).
Esta addenda especifica criterios de llenado, criterios de diseño y pautas de instalación
de bandejas, escalerillas, canastillas y canales para cables. -
ANSI/TIA/EIA-568-B.2-3-2002.
Addendum 3 – Additional Considerations for
Insertion Loss and Return Loss Pass/Fail Determination (Adenda 3 – Consideraciones
Adicionales para Determinación de Pase o Fallo para Pérdida de Inserción y Pérdida
de Retorno).
Esta adenda establece que, debido a consideraciones de exactitud, los valores medidos
de pérdida de inserción menores a 3 dB se usarán sólo como valores informativos y no
se tomarán en cuenta sus valores relacionados de pérdida de retorno. -
ANSI/TIA/EIA-568-B.1-1-2001
Addendum 1 – Minimum 4-Pair UTP and 4-Pair
ScTP Patch Cable Bend Radius (Adenda 1 – Radios de Curvatura Mínimos para Cable
Multifilar de UTP y ScTP de Cuatro pares).
Esta adenda establece como requisitos mínimos de curvatura, bajo condiciones de no
carga: 6 mm (0.25 in) para cable multifilar (para patch cords) de UTP de 4 pares y 50
mm (2 in) para cable multifilar de ScTP de 4 pares. -
ANSI-J-STD-607-A-2002
Commercial Building Grounding (Earthing) and Bonding
Requirements For Telecommunications (Requisitos de Pusta y Unión a Tierra para
Telecomunicaciones en Edificios Comerciales). -
ANSI/TIA/EIA-568-B.2-1-2002.
Esta adenda especifica los requisitos para pérdida de inserción, NEXT, ELFEXT,
pérdida de retorno, retardo de propagación y sesgo de retardos para cableado, cables y hardware de conexión de 100 Ω categoría 6. También se especifican requisitos de pérdida de retorno y NEXT para cordones modulares. Para NEXT y ELFEXT, tanto para cable como para cableado, se han especificado requisitos de peor escenario tanto en mediciones par a par como en suma de potencias (power sum). -
ANSI/TIA/EIA-606-A-2002. Administration Standard for Commercial Telecommunications Infrastructure (Norma de Administración para la Infraestructura de Telecomunicaciones Comerciales).
Esta nueva revisión especifica cuatro clases de sistemas de administración para un
rango de infraestructura de telecomunicaciones. La clase 1 es para edificios sencillos
que se sirven desde un único cuarto de equipos. La clase 2 es para edificios sencillos
con un cuarto de equipos y varios cuartos de telecomunicaciones. La clase 3 es para
campus con varios edificios interconectados y la clase 4 es para ambientes
multicampus. -
TIA/EIA TSB-130
0 – Generic Guidelines for Connectorized Polarization Maintaining
Fiber and Polarizing Fiber Cable Assemblies for Use in Telecommunications
Applications (Guías Genéricas para el Mantenimiento de la Polarización de Fibra
Conectorizada y Polarización de Ensamblajes de Cable de Fibra para Uso en
Aplicaciones de Telecomunicaciones). -
ANSI/TIA-568-B.2-5-2003.
Addendum 5 – Corrections to TIA/EIA-568-B.2 (Adenda
4 – Correcciones a la Norma TIA/EIA-568-B.2). -
ANSI/TIA-568-B.1-4-2003
Addendum 4 – Recognition of Category 6 and 850 nm
Laser-Optimized 50/125 µm Multimode Optical Fiber Cabling (Reconocimiento de la
Categoría 6 y del Cableado de Fibra Óptica Multimodo 50/125 µm Optimizado para
Láser 850 nm).
El propósito de esta adenda es la corrección de cláusulas de la norma ‘568-B.1 para
incluir las referencias de la categoría 6 y de la fibra óptica multimodo 50/125 µm
Optimizado para Láser 850 nm. -

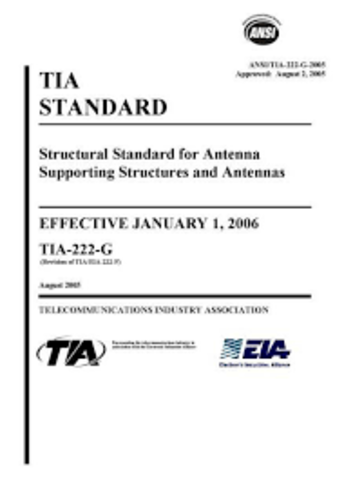

2006 - ANSI/TIA 222-G
Se utiliza la velocidad del viento correspondiente a una ráfaga de
3 segundos, “three-second gust wind speeds” que se introdujo en ASCE 7-02 y se cambia
al Método de los Estados Límites ( LRFD). Se elimina el uso del “suelo normal” y en un
anexo se suministran valores referenciales. Enlace de texto -
2007 - ANSI/TIA 222-G-1 Addendum 1
-
2009 - ANSI/TIA 222-G-2
Addendum 2 . Las solicitaciones mayoradas se utilizan en los
Estados Límites Plástico. En 222-G y 222-G-1 las solicitaciones mayoradas se utilizaban en
los Estados Límites Elásticos. -
2014 - ANSI/TIA 222-G-3
Addendum 3 Pendiente de publicación. Cubre las placas bases
de los postes tubulares. Extraoficialmente la profesión utiliza el Technical Manual 1.
Design of Monopoles Bases, de Daniel Horn [ descargable gratuitamente de
www.towernx.com/downloads/Technical_Manual]. -
TIA-942-B
- Añade conectores estilo MPO de 16 y 32 fibras como un tipo de conector adicional para la terminación de más de dos fibras.
- Añade la categoría 8 como un tipo de cable de par trenzado permitido y cambia la recomendación para el cable de par trenzado equilibrado de categoría 6A a la categoría 6A o superior.
- Añade OM5 como un tipo de fibra permitida. El estándar TIA-492.AAAE especifica fibra OM5.
