PUESTA A TIERRA

  • Puesta a tierra

    Puesta a tierra
    Permitir la conducción a tierra de cargas
    estáticas o cargas atmosféricas de
    manera segura: similar a la actuación de
    las protecciones, la actuación de los
    pararrayos y de dispositivos de
    protección de sobretensiones también
    necesita de un camino de baja
    impedancia a tierra para garantizar su
    operación y la seguridad de los equipos. https://www.ensa.com.pa/sites/default/files/no.ccom_.09.01_puesta_a_tierra_ver_02.pdf
  • Requisitos del cordón

    Requisitos del cordón
    . El cordón flexible deben ser del tipo “uso pesado”, con conductores de
    sección transversal no menor a la de los conductores del circuito ramal y capacidad de corriente como
    mínimo igual a la del dispositivo de protección contra sobrecorriente del circuito ramal y que tenga
    conductor de puesta a tierra de equipos. https://www.idrd.gov.co/sitio/idrd/sites/default/files/imagenes/ntc%2020500.pdf
  • Equipos para más de 150 V a tierra

     Equipos para más de 150 V a tierra
    a) Aparatos metálicos, transformadores y encerramientos de transformadores. Se deben poner
    b) Otra partes metálicas expuestas. Se deben poner a tierra otras partes metálicas expuestas https://www.idrd.gov.co/sitio/idrd/sites/default/files/imagenes/ntc%2020500.pdf
  • Métodos de puesta a tierra

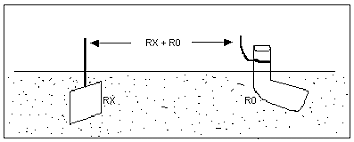

    Métodos de puesta a tierra
    Se considerará que los aparatos y equipos de alumbrado están
    puestos a tierra cuando estén mecánicamente conectados a un conductor de puesta a tierra de equipos,
    tal como lo especifica el Artículo 250-91. https://www.idrd.gov.co/sitio/idrd/sites/default/files/imagenes/ntc%2020500.pdf
  • Alambrado de aparatos

    Alambrado de aparatos
    Generalidades El alambrado sobre o dentro de los aparatos de alumbrado debe ser ordenado y
    no estar expuesto a daños físicos.
    Polarización de los aparatos: Los aparatos de alumbrado deben estar instalados de manera que
    los casquillos roscados de los portabombillas estén conectados al mismo conductor del circuito o terminal https://www.idrd.gov.co/sitio/idrd/sites/default/files/imagenes/ntc%2020500.pdf
  • Conductores para determinadas condiciones.

    Conductores para determinadas condiciones.
    Los aparatos de alumbrado dotados con
    portabombillas de casquillo roscado de tipo Mogul y cuya tensión no supere los 300 V entre
    conductores, deben instalarse con alambres de aparatos de tipos AF, SF-1, SF-2, SFF-1, SFF-2, PF,
    PGF, PFF, PGFF, PTF, PTFF, PAF, PAFF, XF, XFF, 2F o ZFF.
  • Conductores colgantes para bombillas incandescentes.

    Conductores colgantes para bombillas incandescentes.
    Soporte. Los portabombillas colgantes con terminales sujetos permanentemente, cuando se
    utilicen para aplicaciones distintas de las guirnaldas, deben ir colgados de conductores independientes
    trenzados recubiertos de goma que vayan soldados directamente a los conductores del circuito, pero
    soportados independientemente de estos.
  • Espacio para los cables

    Espacio para los cables
    Los cuerpos de aparatos de alumbrado, incluidas las bombillas
    portátiles, deben tener un espacio amplio para empalmes y conexiones y para la instalación de
    dispositivos, si los hay. Los compartimientos de los empalmes deben ser de material no absorbente y no
    combustible
  • Resistencia mecánica.

     Resistencia mecánica.
    Tubos para los brazos: Los tubos utilizados como brazos y ejes que lleven rosca, no deben tener un espesor menor a 1 mm y si están dotados de roscas grabadas
    Tapas ornamentales metálicas. Las tapas ornamentales metálicas que soportan portabombillas,
    pantallas, etc. de más de 3,6 Kg. o que incorporan tomacorrientes para clavijas
  • Bombillas portátiles

     Bombillas portátiles
    a) Generalidades. Las bombillas portátiles se deben instalar con cordones flexibles como los
    reconocidos en el Artículo 400-4 y con una clavija con polaridad o con polo a tierra. Cuando se utilicen
    con portabombillas de casquillo roscado tipo Edison, el conductor puesto a tierra se debe identificar,
    conectar a la carcasa del casquillo y al terminal identificado de la clavija.
  • Alambres de gran calibre o conexiones de fábrica

    Para los motores de gran potencia, con
    mayor número de terminales o mayor calibre de alambres, o cuando los motores están instalados
    formando parte de un equipo alambrado en fábrica, sin que se requieran conexiones adicionales en la
    caja de terminales del motor durante la instalación del equipo, la caja de terminales debe ser de
    tamaño suficiente para hacer las conexiones, pero no se consideran aplicables las anteriores
    disposiciones de volumen para esas cajas.
