PARTES DEL DETECTOR DE METALES

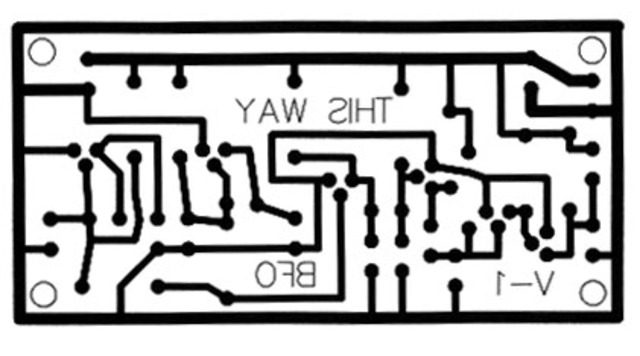

CIRCUITO EN PAPEL

Sep 30, 2012

Este prototipo de el circuito nos sirve para cuando lo vamos a elaborar en madera sepamos como nos va a quedar sin que hallan contratiempos ni alteraciones.

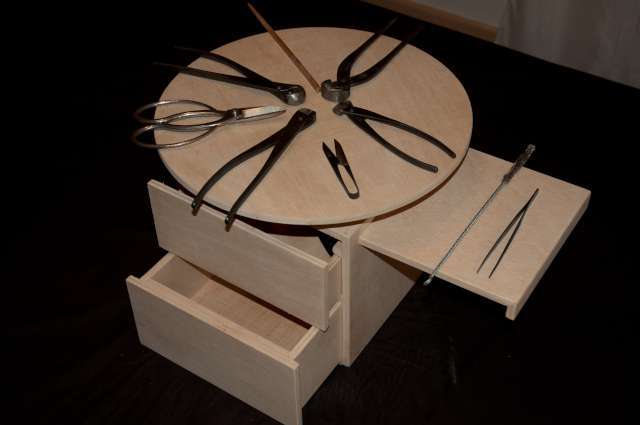

PLATO DE MADERA CONTRACHAPADA

Sep 30, 2012

Es la parte inferior de el detector de metales.

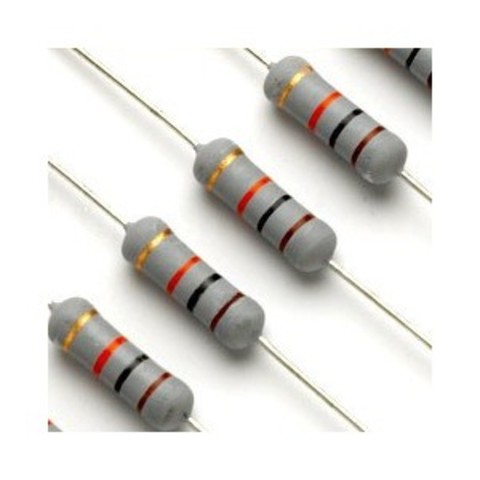

RESISTENCIAS DE 1K

Oct 1, 2012

Ban en el circuito.

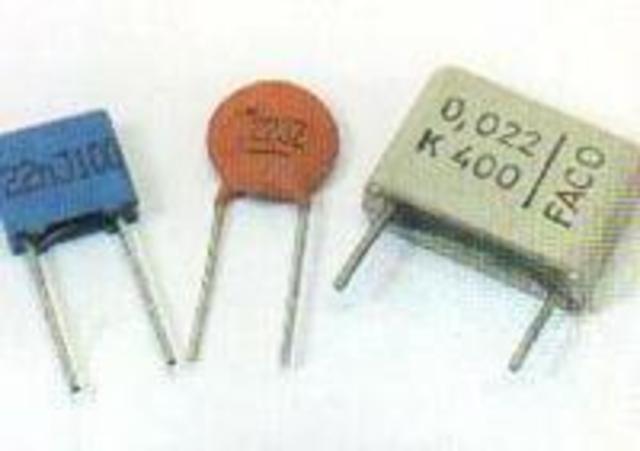

CONDENSADORES

Oct 2, 2012

Ban integrados en el circuito.

CONDENSADORES

Oct 3, 2012

Ban integrados en el circuito,

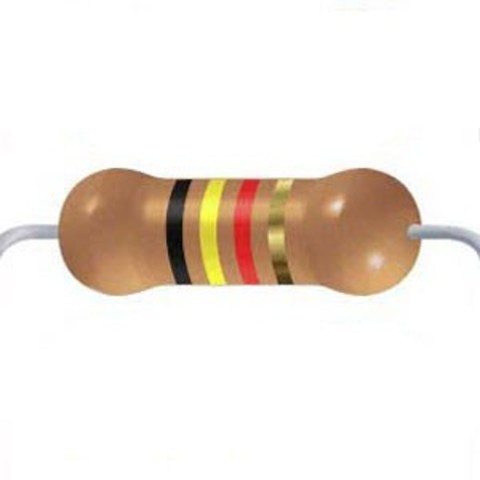

RESISTENCIAS DE 10K

Oct 4, 2012

Ban en el circuito.

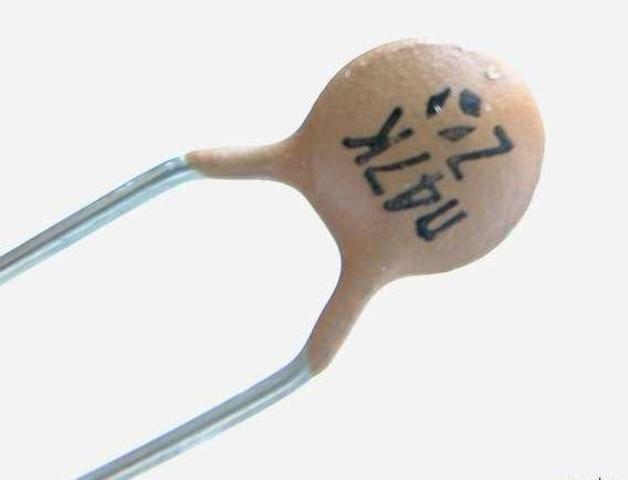

RESISTENCIAS DE 220 NF

Oct 5, 2012

Ban en el circuito.

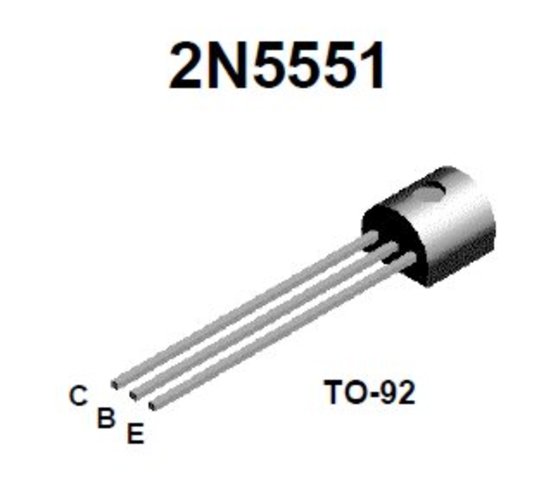

TRANSISTOR

Oct 6, 2012

Ba integrado en el circuito.

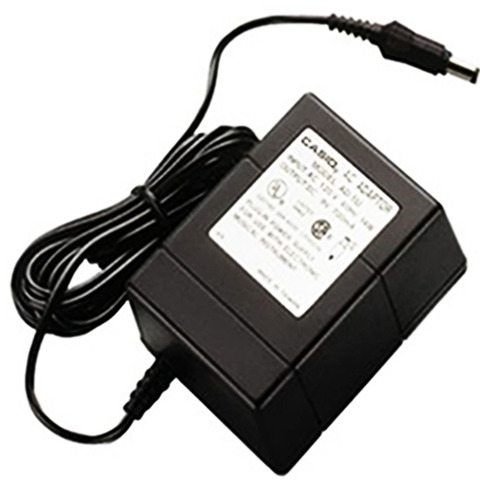

ELIMINADOR DE CORRIENTE

Oct 7, 2012

Ba a eliminar la corriente en el circuito.

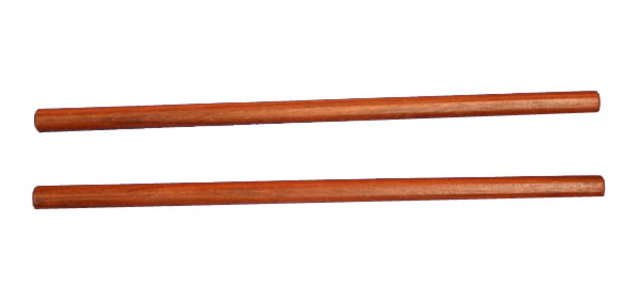

SOPORTE

Oct 8, 2012

Es el soprte de todos las partes del dtector de metales.

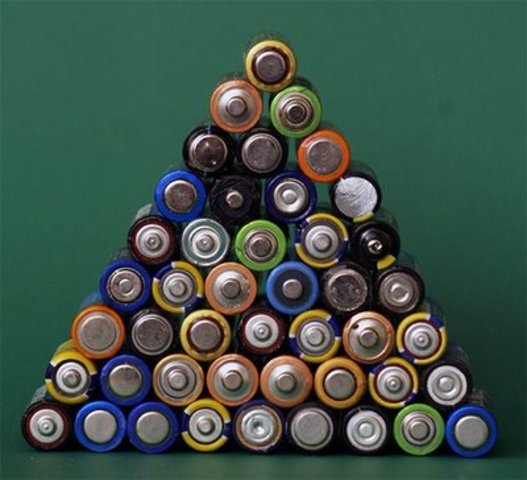

PILAS

Oct 9, 2012

Sirven como coneccion.

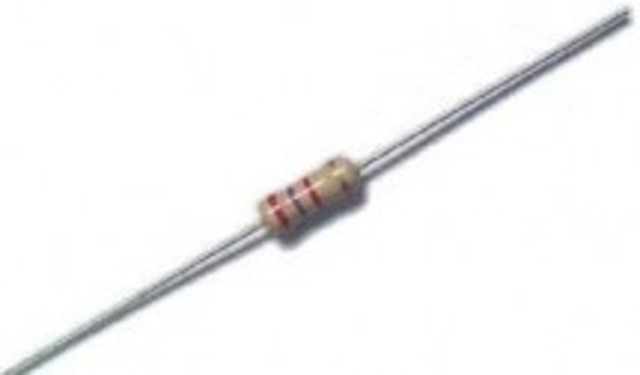

RESISTENCIAS DE 39 K

Oct 10, 2012

Ba integrada en el circuito.

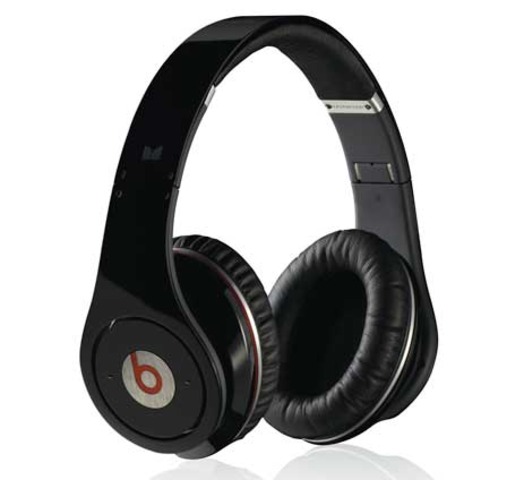

AUDIFONOS

Oct 11, 2012

Son para escuchar el sonido que se produce cuando se detecta en metal.

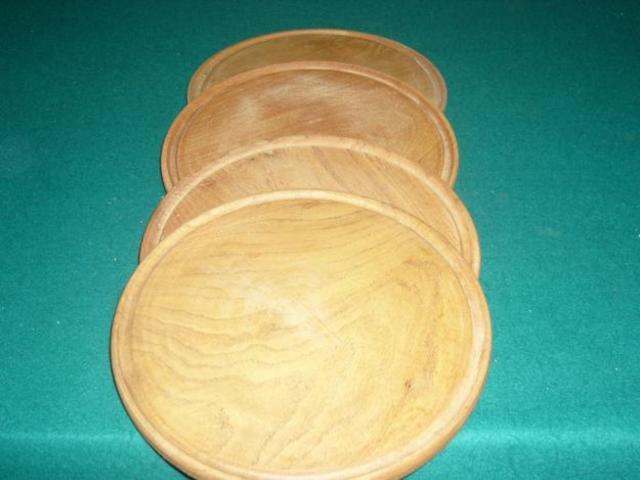

PLATO

Oct 12, 2012

Este espande la localizacion de metales.

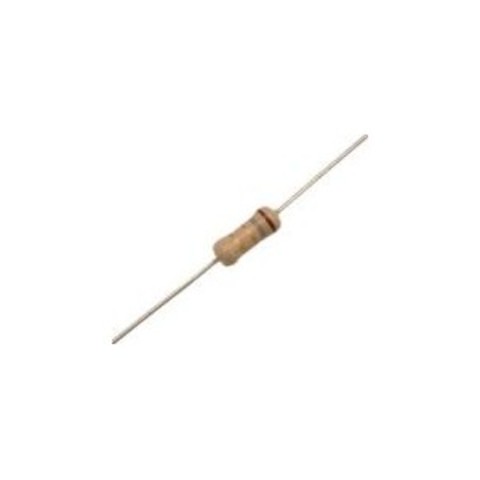

RESISTENCIAS DE 2.2M

Oct 13, 2012

Ba en el circuito.

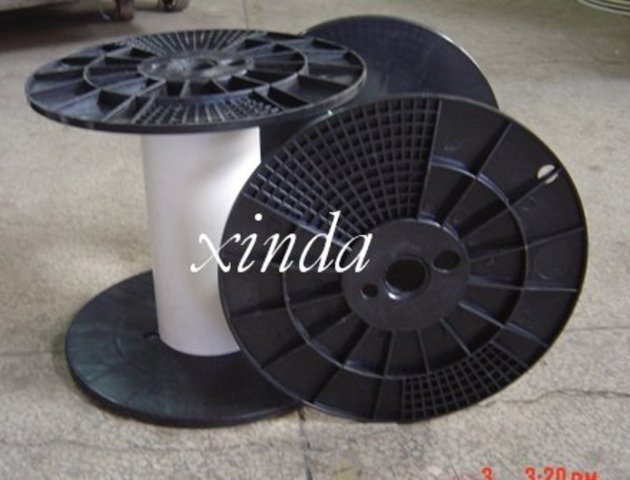

TUBO DE PLASTICO

Oct 14, 2012

Aqui se enrrolla el alambre de cobre.

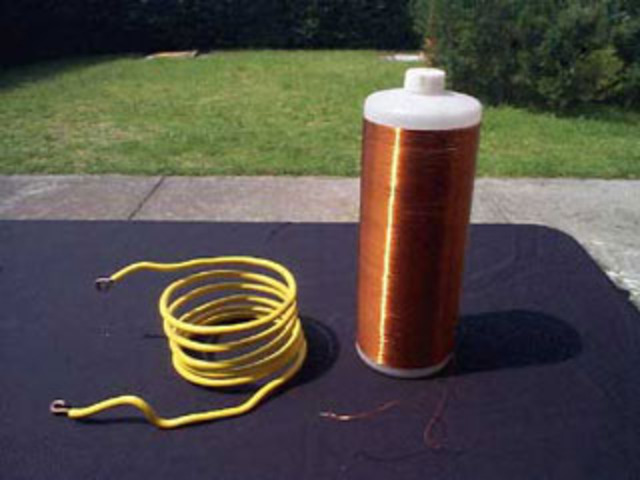

ALAMBRE

Oct 15, 2012

Para enrollarlo en las bobinas.

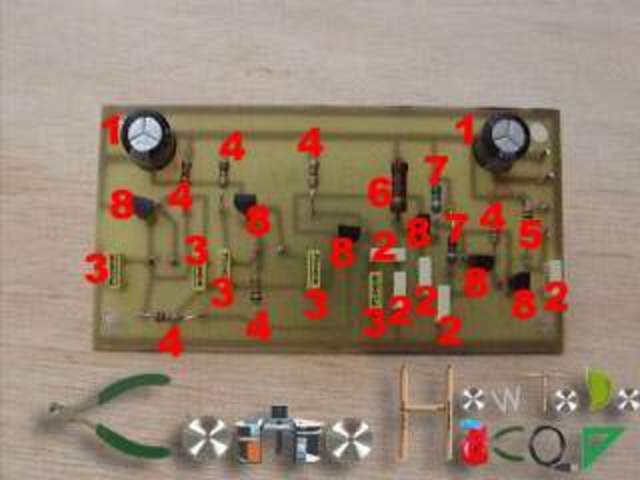

CIRCUITO EN MADERA

Oct 16, 2012

Este circuito no9s pemite la mayor parte del funcionamiento del detector de metales.

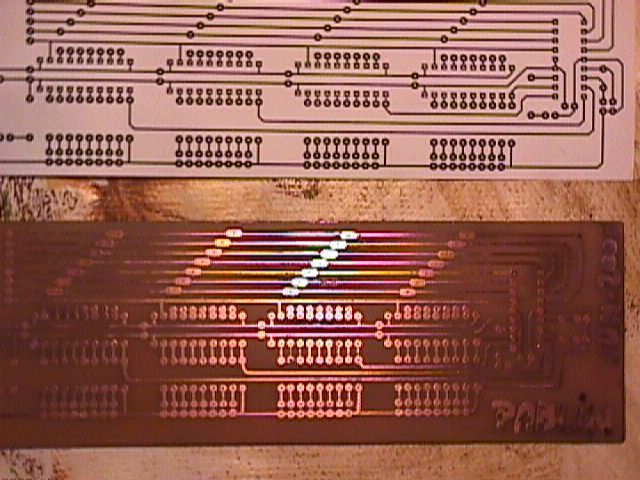

CIRCUITO EN HOJA DE COBRE

Oct 17, 2012

Pues el circuto en la hoja de cobre es para que funcione de una mejor forma.

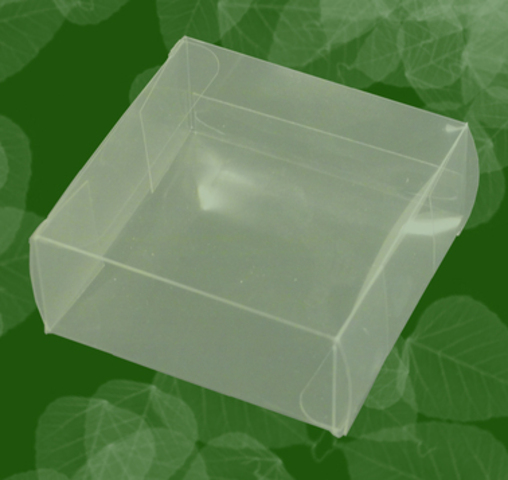

CAJA DE PLASTICO

Oct 18, 2012

Es para proteger el circuito de las fuerzas naturales.

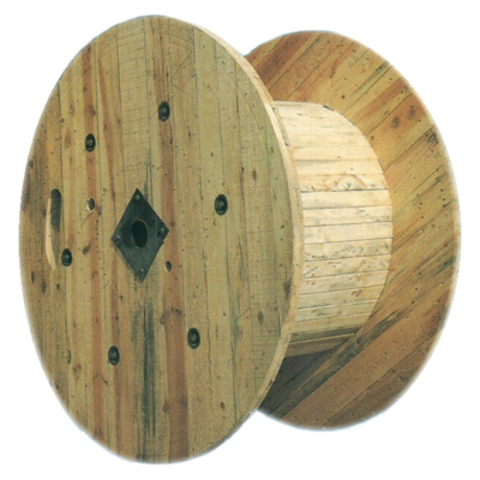

BOBINA DE MADERA

Oct 19, 2012

Para enrollar el cobre.
