Programación CAM
Programación de estrategias de corte en plataforma Siemens NX 11 -

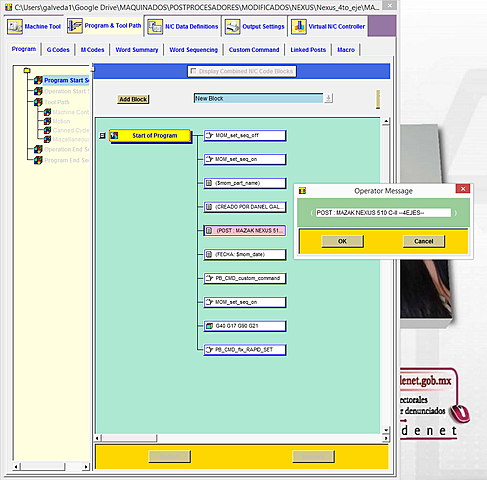

Creación de postprocesador para máquina de 4 ejes
Creación de postprocesador con Post Builder de Siemens NX 11 para centro de maquinado Nexus 510C-II -

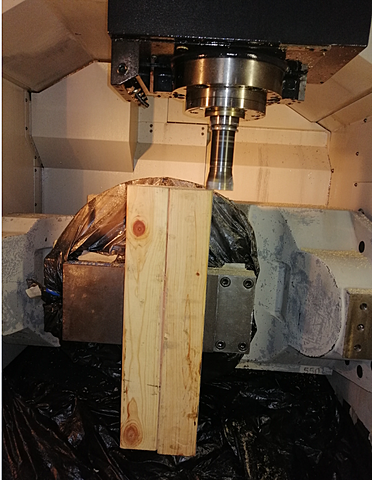

Habilitado de prototipo
-

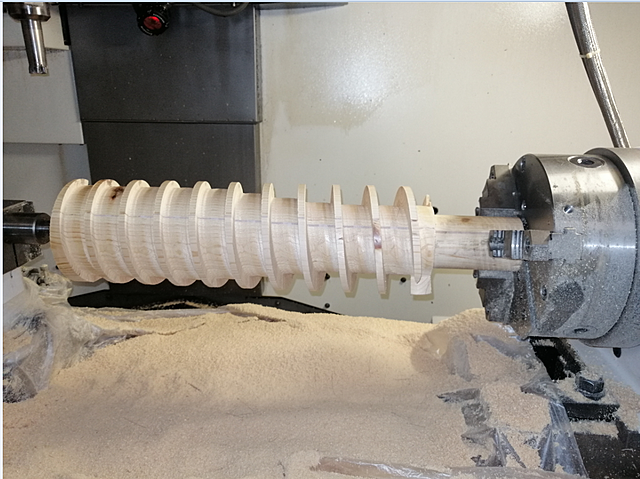

Maquinado en desbaste de prototipo
-

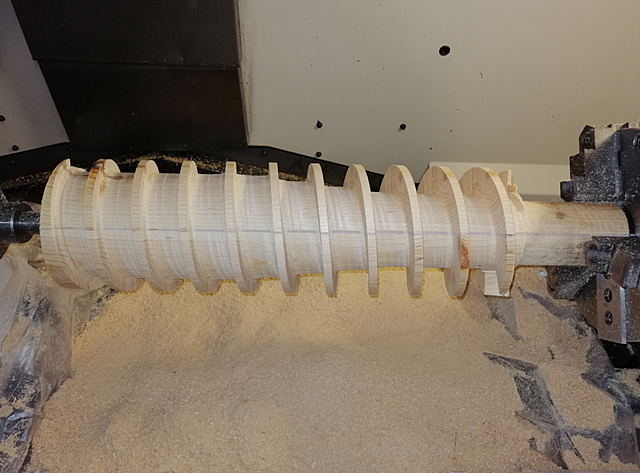

Desbaste en piso y acabado en pared
-

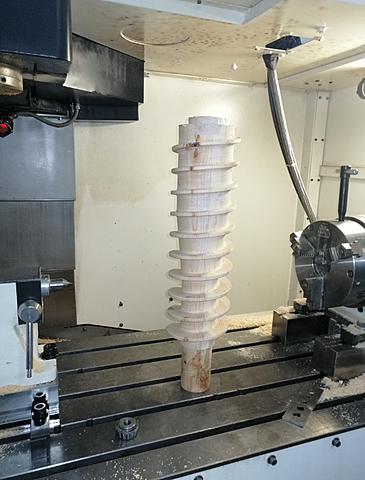

Terminación de prototipo en operación 1 de 2
Se termina el fresado de la espiral para posteriormente para a mecanizar extremo en punta. -

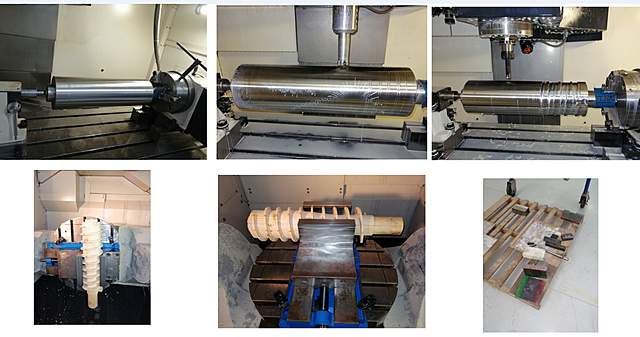

Montaje de cilindro en acero inoxidable
Se fabricaron mordazas especial para la sujeción del tornillo en prensa y se montó el material para el tornillo final. -

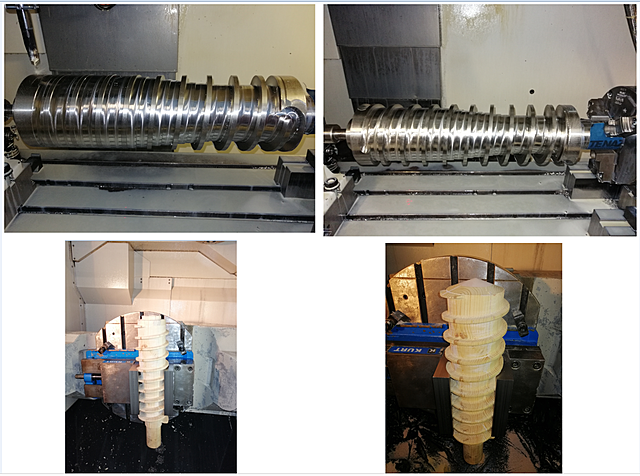

Desbaste previo a radio de 5mm
Se terminó el programa de desbaste previo a radio de 5mm y se mecanizo el extremo en punta del prototipo de madera. -

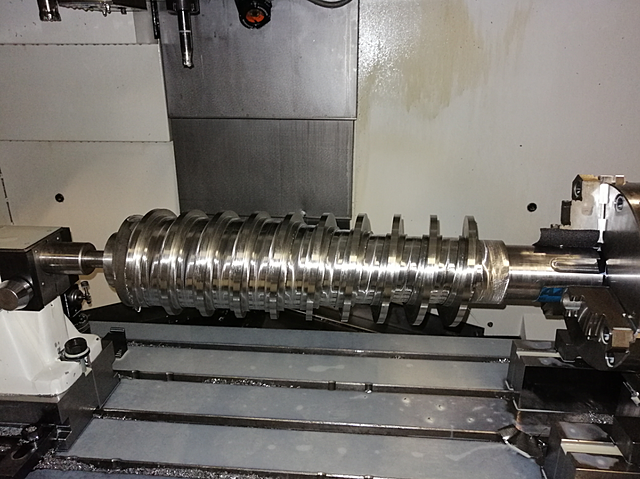

Desbaste de piso
Mecanizado con cortadora de 20mm al centro de la espiral respetando radio de 5mm. -

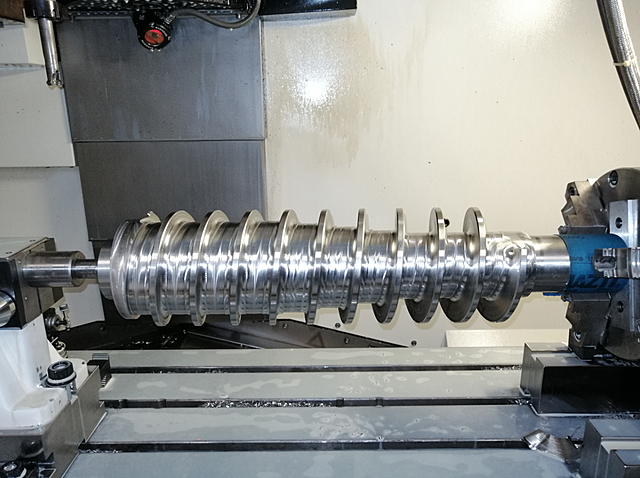

Mecanizado de radio 5mm en piso y de chaflán en espiral por diametro exterior.
Se mecanizo excedente de materia en pared inferior de espirar dejando un radio de 5mm. -
Desbaste de cono
Desbaste de cono y remoción de material a un extremo para poder dar acabado en piso. -

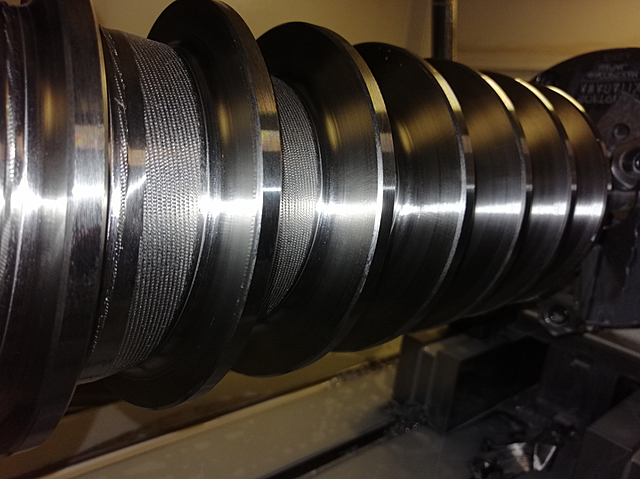

Acabado de pared y radio 5mm
Fresado de radio interno de 5mm y acabado en pared. Junto con programación de acabado en piso. -

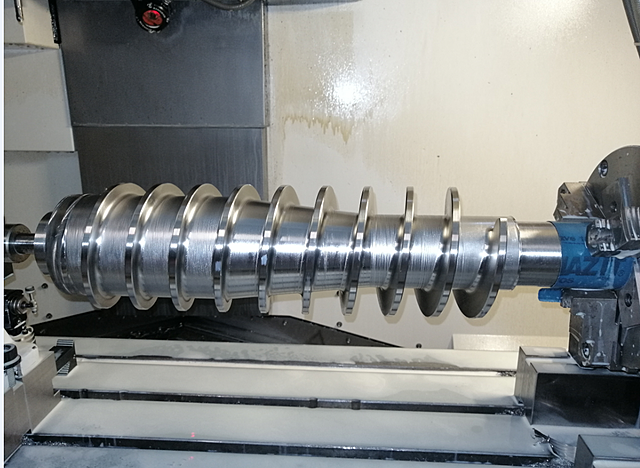

Semi-acabado en piso
