EVOLUCION DE EL DIBUJO ASISTIDO POR COMPUTADORA
-
Creación del primer sistema gráfico
En 1955, el Lincoln Laboratory del Instituto de Tecnología de Massachusetts (MIT) desarrolla el primer sistema gráfico SAGE (Semi Automatic Ground Environment) de las Fuerzas Aéreas Norteamericanas (US Air Forces). Este procesaba datos de radar y otras informaciones de localizaciones de objetos mostrándolos a través de una pantalla CRT -
El primer software CAM
El Dr. Patrick Hanratty concebía en 1957 el primer software CAM llamado "PRONTO" por eso el Dr. Hanratty ha sido muchas veces llamado el padre del CAD/CAM. -
Programa Sketchpad

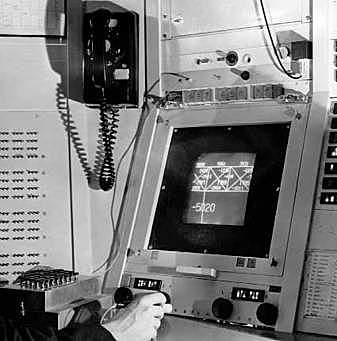

El primer verdadero programa de dibujo asistido por computadora Sketchpad, comenzó a usarse en la década de 1960. Fue el primer programa informático que permitió la manipulación directa de objetos gráficos, pionero en la interacción persona-ordenador y predecesor de los programas de diseño asistido por ordenador y lo uso no solo como herramienta técnica, sino también artística. -
Comercialización de el programa CAD
Basado en ITEK Control Data Corp., en 1965 se comercializa el primer CAD con un precio de 500.000 US$. En ese año, el profesor J. F. Baker, jefe del Departamento de Ingeniería de la Universidad de Cambridge, inicia en Europa las investigaciones trabajando con un ordenador gráfico PDP11. A. R. Forrest realiza el primer estudio de investigación con un CAD, realizando intersección de dos cilindros -
Computervision
En 1969, se creó la empresa Computervision con el fin de producir los sistemas de producción de dibujos. Computervision vendió su primer sistema a Xerox ese mismo año. En 1969, Computervision desarrolla el primer plotter (trazador) y en el mismo año una sociedad de ingeniería de Bilbao, Sener ya lo utiliza en su programa para el diseño de buques -
Comienzo de el uso de sistema CAD para el mundo aeroespacial
Un año más tarde empresas del mundo aeroespacial y del automóvil (General Motors, Lockheed, Chrysler, Ford) comienzan a utilizar sistemas CAD -
Auto-trol
En 1973, el Hillman Trust compró Auto-trol, un pionero en la industria de CAD que desarrolló algunas de las primeros hardware y software de dibujo después de su creación en 1962. -
Se desarrolla la primera pantalla
En 1975 Textronic desarrolla la primera pantalla de 19 pulgadas, así como también el primer sistema CAD/CAM de la mano de AMD (Avión Marcel Dassault), siendo Lockheed la primera empresa en adquirirlo -
CATIA (Dassault Systemes SE)

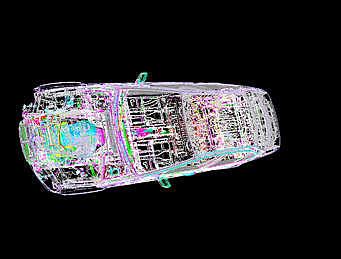

Fue desarrollado para servir en la industria aeronáutica,también es usado en la industria del automóvil para el diseño y desarrollo de componentes de carrocería,La industria de la construcción también ha incorporado el uso del software para desarrollar edificios de gran complejidad. -
Formato neutral de intercambio de datos IGES
Boeing, General Electric y NIST desarrollan un formato neutral de intercambio de datos IGES (Initial Graphics Exchange Standard) -
Dassault system
En 1981 se crea Dassault System, así como también la empresa 3D/Eye Inc. se convierte en la pionera en 3D y tecnología de gráficos, basados en desarrollos de la Universidad de Cornell. Unigraphics presenta Unisolid, el primer sistema de modelado sólido sobre un ordenador PADL-2 -
Fundación de AUTOCAD VERSION 1.0
Jhon walker funda AutoCAD (1982) junto a otros 12 fundadores. Compuesto por 70 personas, querían producir un programa CAD para PC con un coste inferior a los 1000 US$. En el Comdex de Noviembre de Las Vegas se presenta el primer AutoCAD. -
AUTODESK
Jhon walker creo Autodesk, fue diseñado para funcionar en las plataformas de microcomputadoras incluyendo computadoras de 8 bits,permitía crear dibujos técnicos detallados, y era económicamente accesible para pequeñas empresas de diseño, ingeniería y arquitectura -
Sistema universal de transferencia de datos STEP
Se inicia el sistema universal de transferencia de datos STEP (Standard for the Exchange of Product model data) -
VERSION 1.2

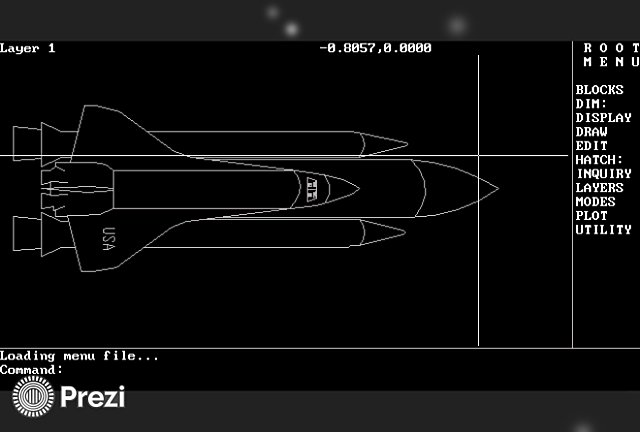

Esta primera reedición no modifico lo anterior si no que incorporo las cotas como un modulo opcional no incluido en el precio básico -
VERSION 1.3
5 meses después de el lanzamiento de su la VERSION 1.2.
Esta vez si comenzaron las modificaciones mejorando lo ya comercializado, ya no era necesario borrar una entidad y volver a dibujarla para cambiarle el layer aparece el comando "CHANGE" -
VERSION 1.4
2 meses después de la Versión 1.3. Esta vez, la evolución es notoria en dos utilidades importantes que constituyen el germen de dos pilares fundamentales en el éxito de AutoCAD hasta hoy en día: redefinición de Bloques y programa secuencia de comandos. La redefinición de bloques permite trabajar simultáneamente en dos o mas dibujos que se conjugan en un mismo proyecto. la secuencia de comandos "SCRIPT" es la primera utilidad de AutoCAD como plataforma para el desarrollo de programas específicos -
Plotters de producción
California Computer Products Inc. o Calcomp, que produjo plóters de producción y unidades de disco a partir de 1958, desarrolló un plóter para su uso en el trabajo de dibujos asistidos por computadora en 1984 -
VERSION 2.0

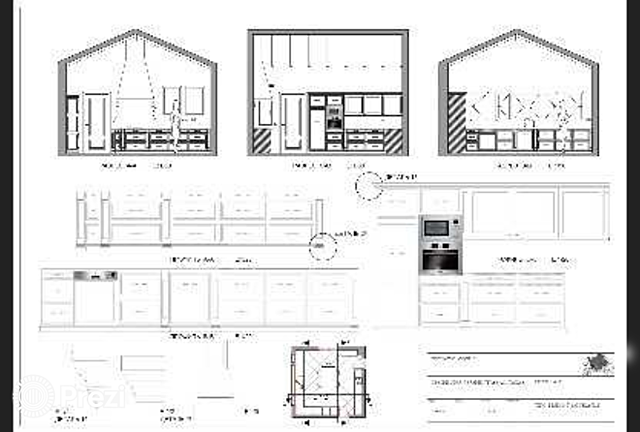

AutoCAD incluye por primera vez una cantidad muy importante de innovaciones y mejoras, si bien es consecuente con las versiones anteriores, aparecen cambios importantes en el propio sistema que trascienden el mero agregado de nuevas utilidades -
VERSION 2.1
Aunque de modo incipiente, la 3era dimensión aparece en la pantalla. Si bien la estructura de AutoCAD admitía el uso de múltiples dimensiones, solo 2 eran accesibles al usuario común, la presión ejercida por el éxito de otro sistemas CAD en la implementación del espacio virtual obliga a Autodesk a incorporar a coordenada "z" -
VERSION 2.5
La computadora personal ocupa ya su lugar en hogares y oficina de toda índole. Arquitectos de vanguardia como Charles Moore o Peter Eisenman, contratan los servicios de especialistas en computación para experimentar en el espacio virtual sus ideas -
Pro/Engineer
Una de las fortalezas de este software es la implementación de una suite para diseño mecánico, análisis de comportamiento y creación de archivos para la fabricación asistida por computadora. -
el primer paso hacia Windows
Aunque ya existía desde 1985 Windows era una promesa y a la vez una tendencia firme. Entre otros AutoCAD R9 y WordPerfect 4.2 deciden incursionar en la interfaz inteligente implementada por WordStar ya en 1897. Menús desplegables y cuadros de diálogo llamativamente ocultan momentáneamente el área de trabajo. -
El I-Deas "MASTER SERIES"
Un desarrollo importante de 1990, el I-Deas "Master Series", que permitía la automatización del diseño mecánico, se produjo en 1993 y encontró un uso significativo en el diseño de automóviles -
AutoCAD R10 C7 -RELEASE 11
2 LARGOS AÑOS DESPUÉS, Este largo invierno en la evolución del AutoCAD feu apenas matizado por la aparición de 7 correcciones para R10. Eso sí : AutoCAD R10 C7 era perfecta. Finalmente el gran esperado lanzamiento de R11 EN 1990 trajo más dudas que respuestas. Una de las principales incorporaciones en R11 fue Paper Space que permite componer múltiples vistas del modelo junto a objetos y textos planos. -
Primer AUTOCAD sobre plataforma Sun
En el año 1992, nace el primer AutoCAD sobre plataforma Sun, y 3 años más tarde sale al mercado la primera versión para Microsoft Windows -
R12
Menú de cursos, GRIPs, previsualización de impresión, imágenes rasters, sistema de rendering incorporado, cuadros de diálogo implementados para cotas, ploteo,hatch, osnap, layers, manejo de archivos etc. El AutoCAD R12 fue un éxito. Al menos en una de sus múltiples versiones -
R13. Casi para WINDOWS
R13 fue durisima fuerte criticada, TODOS, fustigaron la multitud de errores, defectos e improvisaciones de la nueva versión -
SOLID EDGE
Fue desarrollado por Intergraph como uno de los primeros entornos basados en CAD para Windows NT,Permite el modelado de piezas de distintos materiales -
SOLIDWORKS
Permite modelar piezas y conjuntos y extraer de ellos tanto planos técnicos como otro tipo de información necesaria para la producción. funciona con base en las nuevas técnicas de modelado con sistemas CAD. -
Unigraphic da el salto a Windows
Unigraphics da el salto a Windows en 1995, consiguiendo que un año después General Motors firme el mayor contrato de la historia CAD/CAM con ellos. -
Autocad R14
En 1997, Autodesk desarrolla AutoCAD R14. Más allá de nuevas utilidades, R14 fue un renacer de AutoCAD. -
El ultimo AutoCAD conmensurable
R10 fue la última versión de AutoCAD que posibilita a un usuario experto conocer la totalidad del sistema. A partir de ahí los avances serían tantos y tan veloces que obligaría a muchos veteranos a renunciar a ese orgullo -
AUTODESK INVENTOR
Permitió que las computadoras personales ordinarias pudieran construir y probar montajes de modelos extensos y complejos,
comenzaron a diseñar piezas que se combinan en ensamblajes. -

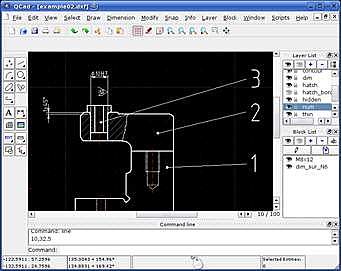

Qcad
QCad utiliza el formato de archivo DXF como formato nativo. Los archivos se pueden importar o exportar en varios formatos, como SVG, PDF o formatos de mapas de bits. -
AUTOCAD 2000
AutoCAD 2000 pero aparecido en 1999. 3 son los avances más llamativos de esta version: Libertad y Realismo en 3D, control paramétrico de los objetos, vista previa interactiva.
El 1ero gracias al manejo de cuerpos en el espacio con sombreados en tiempo real. 2do gracias a la ventana de propiedades inteligente que permite modificar los parámetros de los objetos en forma individual o conjunta. 3ro la posibilidad de trabajar sobre el diseño tal como se verá ya impreso. -
AutoCAD 2002 Sin fronteras
AutoCAD 2002 consolida y amplía las mejoras de AutoCAD 2000. La gran innovación es la apuesta por la colaboración a distancia y por la convivencia en el mundo virtual vía Internet. El desarrollo de esta nueva versión y las del futuro se basa en una nueva tecnología, que sustituye el computador personal por la terminal de red. Macintosh y Windows marcan la tendencia con sistemas operativos que hacen de Internet el medio vital del computador. -
APARECE EL FORMATO DWG
2002 - Autocad 2002 LT / AutoCAD 2002
2003 - AutoCAD 2004 (R16)
Se integran las herramientas Express (antes estaban en Softdesk). Se mejora la tabla de propiedades con una interfaz más amistosa y aparece el formato DWF. -
Nacimiento de FreeCAD
Una aplicación libre de diseño asistido por computadora en tres dimensiones, ingeniería asistida por computadora, para la asistencia en ingeniería mecánica y el diseño de elementos mecánicos. Está basado en Open CASCADE y programado en los lenguajes C++ y Python. -
AutoCAD 2004 LT
SIN 3D MI AUTOLISP -
AutoCAD 2005 (R16.1)
Aparece el CADstantard, los dwg pasan a ocupar menos espacio. Muchos comandos pasan de la línea de comando a ventanas y mejora aún más el manejo de layouts. -
AutoCAD 2005 LT
Sin 3D ni Autolisp. -
AutoCAD 2006 (R16.2)
Aparecen los bloques dinámicos y tablas. Mejora (se supone) lo tedioso del dimencionamiento y el manejo de layers sin ventana popup. -
AutoCAD 2006 LT
Sin 3D ni Autolisp. -
AutoCAD 2007 (R17
Toma una cara nueva la visualización 3D tras años de mantener un renderizado bizarro, eso implica mejorar las texturas y algo de la interfase. -
AutoCAD 2008 (R17.1)
Mejora la integración con otros programas “no cad”, mayor frescura en lo que siempre fue feo (Dimensionamiento e impresión). -
AutoCAD 2008 LT
Sin 3D ni Autolisp. -
AutoCAD 2009
Se puede decir que el cambio de la interfaz es realmente radical, se parece a la de Office 2007, pero incluso es más atrevida en algunos aspectos: Se mantiene la línea de comandos, pese a que se había especulado mucho sobre su desaparición. Incluye varias cosas tomadas directamente de las versiones más recientes de Revit. Por primera vez en mucho años el fondo por defecto de AutoCAD 2009 vuelve a ser blanco en lugar del negro habitual. . -
AutoCAD 2010
Mejor calidad visual en los archivos PDF, tamaños de archivo más pequeños, e incluso se pueden adjuntar archivos PDF a un dibujo como una subcapa. Dibujo Paramétrico. Impresión 3D. Diseño 3D libre. Mejoras en los bloques dinámicos: Bloques más fáciles de editar, creación de un bloque a partir de una tabla. Rendimiento Mejora en la fidelidad de los gráficos, la estabilidad y el rendimiento a través de proyectos de arquitectura GS, unificación de la precisión temporal -
AutoCAD 2010 LT
Sin 3D ni autolisp. Aunque Autodesk compte en las líneas AIC (Arquitectura, construcción, Ingeniería) en las que en 25 años alcanzó el liderazgo con su mesa de dibujo llamada AutoCAD. Desde hace un tiempo también compite en GEOespacial, manufactura y multimedia
