Mainboard

Mainboard por tipo de Socket

  • Creación de la mainboard

    La historia de las tarjetas madres comienza en 1947 cuando William Shockley, Walter Brattain y John Bardeen, científicos de los laboratorios Bell, muestran su invento, el transistor amplificador de punto-contacto, iniciando el desarrollo de la miniaturización de circuitos electrónicos.
    Dummer, un británico que en 1952 presentó sobre la utilización de un bloque de material sólido que puede ser utilizado para conectar componentes electrónicos sin cables de conexión.
    1961 cuando Fairchild Semicond
  • Primer Zocalo DIP

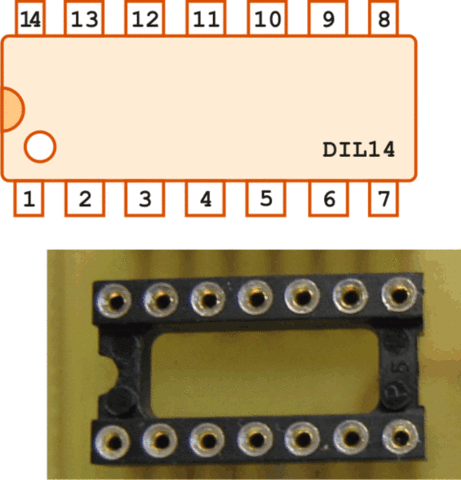

    Primer Zocalo DIP
    Dual in-line package o DIP es una forma de encapsulamiento común en la construcción de circuitos integrados. La forma consiste en un bloque con dos hileras paralelas de pines, la cantidad de éstos depende de cada circuito.
    El Intel 4004 (i4004), un CPU de 4bits, fue el primer microprocesador en un simple chip, así como el primero disponible comercialmente.

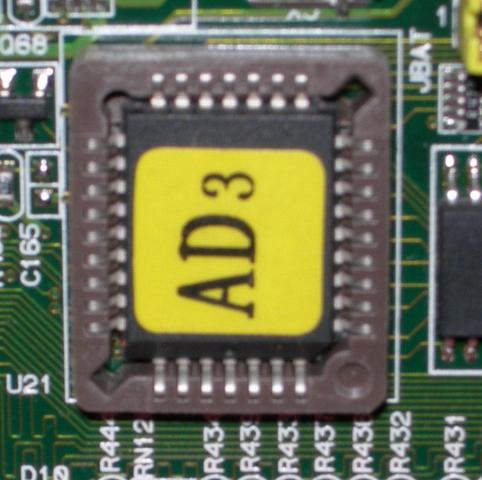

  • PLCC

    PLCC
    Plastic leaded chip carrier (PLCC), también llamado Quad-Flat-J-Leg Chipcarrier (QFJ) es un encapsulado de circuito integrado con un espaciado de pines de 1,27 mm (0,05 pulgadas). El número de pines oscila entre 20 y 84. Los encapsulados PLCC pueden ser cuadrados o rectangulares.
    Los Intel 80186 y 80188 (i80186 e i81088) son dos microprocesadores que fueron desarrollados por Intel alrededor de 1982. Los i80186 e i80188 son una mejora del Intel 8086 y del Intel 8088 respectivamente. Al igual que
  • PGA

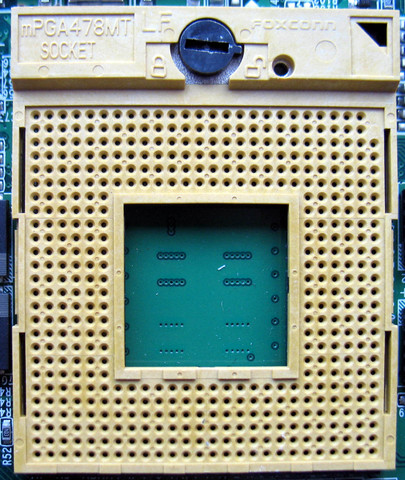

    PGA
    PGA (del inglés Pin Grid Array) es un interfaz de conexión a nivel físico para microprocesadores y microchips. También se denomina de la misma forma al encapsulado o empaquetado de los circuitos integrados. Su alineación de pines se presenta en forma vertical y horizontal.

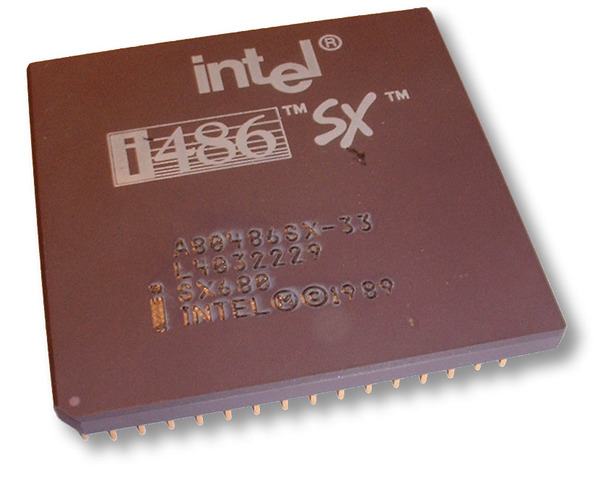

  • Socket 1

    Socket 1
    El Socket 1 fue uno de la serie de zócalos estándares en el cual varios procesadores x86 podían ser utilizados. Fue el primer zócalo estándar para los procesadores Intel 486. Era un zócalo de 169 pin LIF/ZIF PGA (17x17) adecuado para los procesadores de 5v, 16-33 MHz 486 SX, 486 DX, 486 DX2 y DX4 Overdrive.
  • Socket 370 (INTEL)

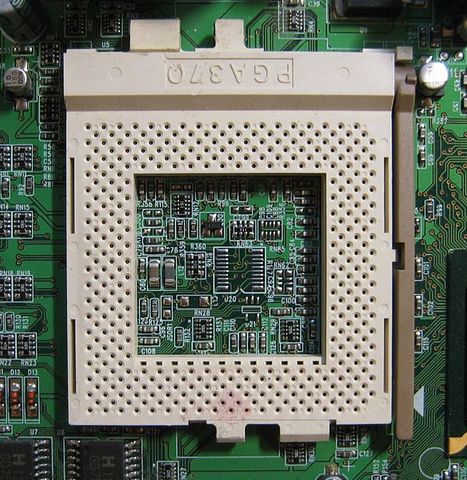

    Socket 370 (INTEL)
    El Socket 370 es un tipo de conector para microprocesadores, usado por primera vez por la empresa Intel para sus procesadores Intel Pentium III e Intel Celeron en sustitución en los ordenadores personales de la vieja interfaz de ranura Slot 1. El 370 se refiere al número de orificios en el zócalo para los pines del procesador. Las versiones modernas del zócalo 370 se encuentran generalmente en las placas base Mini-Mini-ITX y en los sistemas integrados
  • Socket A (AMD)

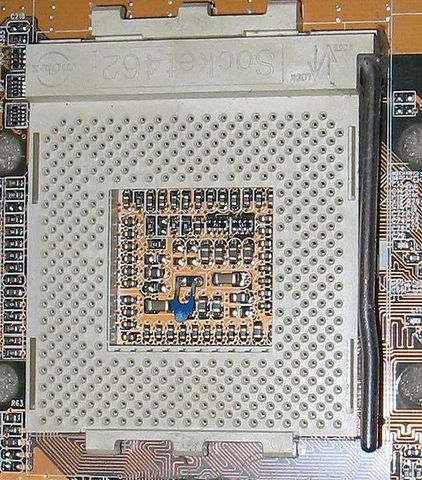

    Socket A (AMD)
    El Socket A (también conocido como Socket 462) es utilizado por los procesadores de AMD, desde el Athlon K7 hasta el Athlon XP 3200+, y por los de bajo presupuesto Duron y Sempron. El socket es una rejilla para 462 pines.

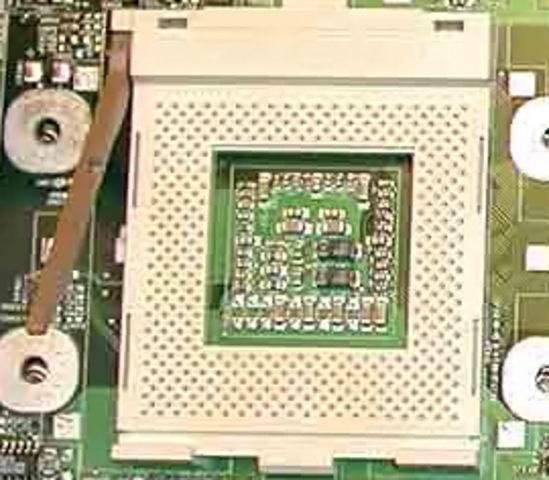

  • Socket 423 (INTEL)

    Socket 423 (INTEL)
    El Socket 423 fue utilizado para los primeros Pentium 4 basados en el núcleo Willamette. Tuvo una vida muy corta, puesto que tenía un diseño eléctrico inadecuado que no le permitía superar los 2Ghz. Fue remplazado por el Socket 478. Ambos zócalos son fácilmente diferenciables por el tamaño resultante, siendo más grande el 423 que el 478

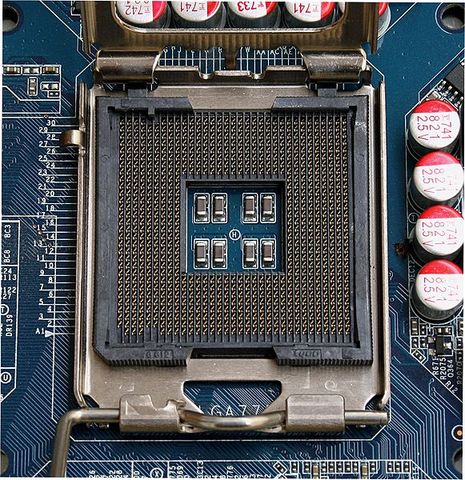

  • LGA 775 (INTEL)

    LGA 775 (INTEL)
    LGA 775 está diseñado como un reemplazo al zócalo 478 (mPGA478) utilizado por Intel para dar soporte a los primeros microprocesadores Intel Pentium 4. Tiene 775 superficies conductoras LGA incorporadas en el socket que hacen contacto directamente con los pads chapados en oro del microprocesador.

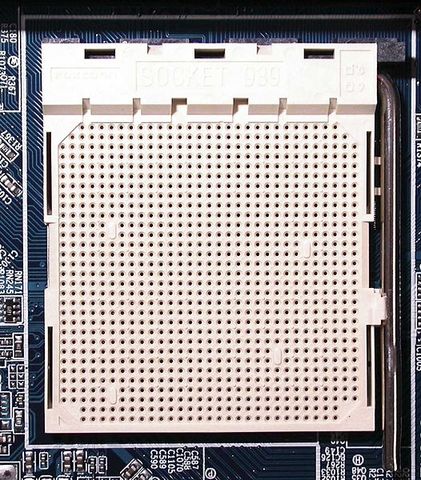

  • Socket 939 (AMD)

    Socket 939 (AMD)
    Socket 939 es un zócalo de CPU que fue introducido por AMD en respuesta a Intel y su nueva plataforma para computadoras de escritorio, Socket LGA775. Socket 939 ha sido sustituido por el Socket AM2.
  • Socket F (AMD)

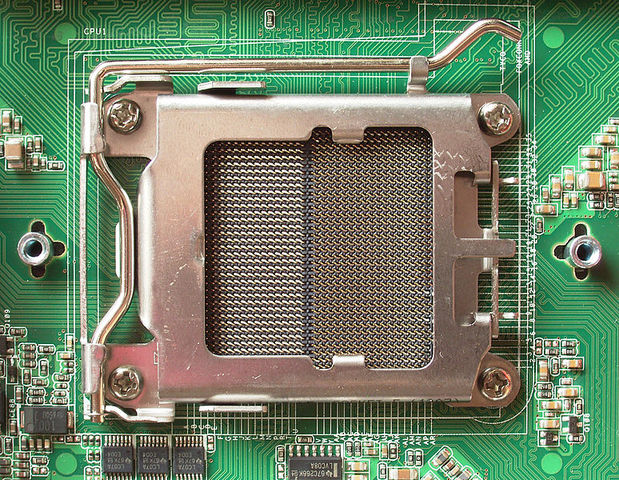

    Socket F (AMD)
    El Socket F es un zócalo para procesadores diseñado por AMD para su línea Opteron. El zócalo tiene 1207 pines, y fue publicado el 15 de agosto de 2006.

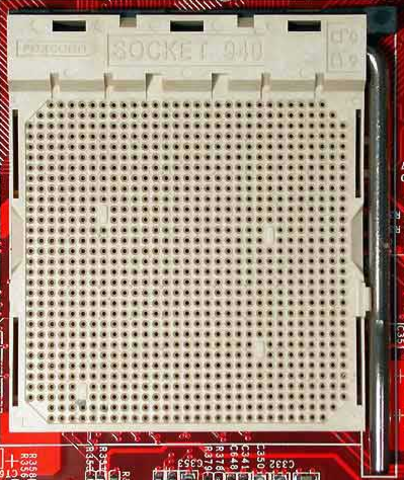

  • Socket 940 (AMD)

    Socket 940 (AMD)
    El Socket 940 es un tipo de zócalo de CPU con el mismo patillaje que el am2, pero más antiguo, y no tiene soporte para memoria DDR2. Cabe destacar que éste no es compatible con procesadores para am2, debido a su tecnología. Éste, en cambio soporta memoria DDR y procesadores como el Opteron y el athlon 64 FX. Viene a sustituir al socket 939.
  • Socket AM2 (AMD)

    Socket AM2 (AMD)
    El Socket AM2, denominado anteriormente como Socket M2, es un zócalo de CPU diseñado para procesadores AMD en equipos de escritorio. Su lanzamiento se realizó en el segundo trimestre de 2006, como sustituto del Socket 939. Tiene 940 pins y soporta memoria DDR2; sin embargo no es compatible con los primeros procesadores de 940 pins (como, por ejemplo, los procesadores Opteron Sledgehammer).
  • Socket AM2+ (AMD)

    Socket AM2+ (AMD)
    El Socket AM2+, es un zócalo de CPU diseñado para microprocesadores AMD en equipos de escritorio. Su lanzamiento, el tercer trimestre del 2007, sucedió en la misma fecha en que estaba programado el lanzamiento del Socket AM3, sustituto del Socket AM2. En cambio se optó por vender una transición entre este último y el Socket AM3. Los procesadores diseñados para trabajar con el AM2 podrán hacerlo con placas madres de Socket AM2+ y vice versa. Sin embargo, cabe aclarar que los procesadores con sock
  • Socket 478 (INTEL)

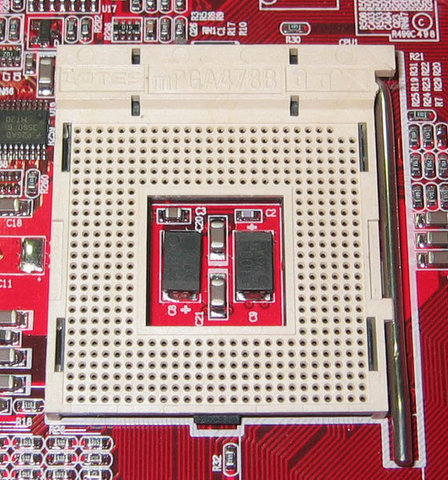

    Socket 478 (INTEL)
    El Socket 478 se ha utilizado para algunos Pentium 4 y Celeron. Este socket también soporta los procesadores Pentium 4 Extreme Edition con 2 MB de L2 caché. El zócalo fue lanzado para competir con los AMD de 462-pines, ejemplos como el Socket A y su Athlon XP. Este socket sustituyó al Socket 423, un socket que estuvo poco tiempo en el mercado.
  • LGA 1155 (INTEL)

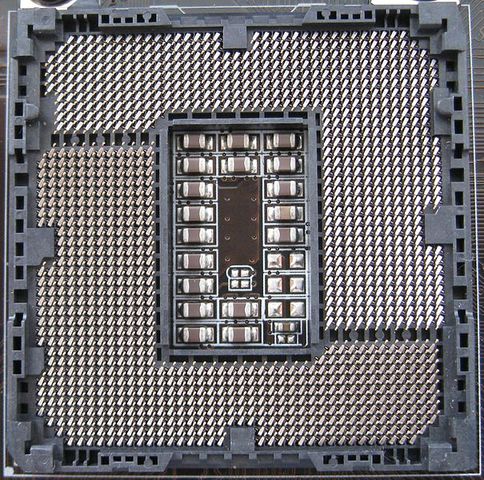

    LGA 1155 (INTEL)
    LGA 1155 está diseñado como un reemplazo al zócalo LGA 1156 (Socket H). Tiene 1155 superficies conductoras LGA incorporadas en el socket que hacen contacto directamente con los pads chapados en oro del microprocesador. Los procesadores de los zócalos LGA 1155 y LGA 1156 no son compatibles entre sí debido a que las muescas de los zócalos son diferentes. Sin embargo las soluciones de refrigeración son compatibles entre ambos zócalos LGA 1155 y LGA 1156 porque tienen iguales dimensiones, perfiles,
  • Socket AM3 (AMD)

    Socket AM3 (AMD)
    El Socket AM3 es el zócalo de CPU sucesor del Socket AM2+, el cual cuenta con 941 pines para el zócalo y 938 pines para la CPU. Tiene soporte HT (Hyper Transport) 4.0 y muchos más beneficios. Está hecho para la nueva gama de procesadores de AMD, los K11.
  • LGA 1156 o Socket H (INTEL)

    LGA 1156 o Socket H (INTEL)
    LGA 1156 sustituye a LGA 775 (Socket T). Tiene 1156 superficies conductoras LGA incorporadas en el socket que hacen contacto directamente con los pads chapados en oro del microprocesador. LGA 1156 es muy diferente de LGA 775. Los Procesadores LGA 775 estaban conectados a un puente norte con el bus frontal. Con LGA 1156, las funciones que tradicionalmente eran de un puente norte se han integrado en el procesador.
  • LGA 1366 o Socket B (INTEL)

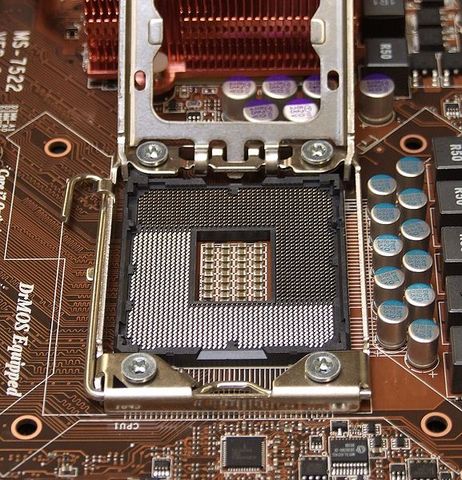

    LGA 1366 o Socket B (INTEL)
    LGA 1366 es el sucesor de LGA 771 (Socket J) teniendo semejanza con este último en que su arquitectura es muy diferente a LGA 775 (Socket T) y anteriores. Tiene 1366 superficies conductoras LGA incorporadas en el socket que hacen contacto directamente con los pads chapados en oro del microprocesador. Entre las novedades están, el puerto de comunicación directa entre el procesador y la memoria RAM y la eliminación del FSB a favor del Quickpath.
  • Socket FM1 (AMD)

    Socket FM1 (AMD)
    Socket FM1 es un socket para CPU usado por AMD, principalmente para la serie A de procesadores Fusion (También para E2-3200, Sempron X2 198, y Athlon II X2 y X4 ).

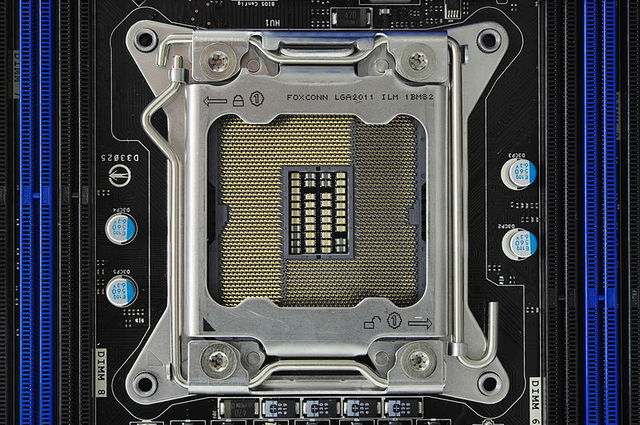

  • LGA 2011 o Socket R (INTEL)

    LGA 2011 o Socket R (INTEL)
    es un zócalo de CPU destinado a ser utilizado por los microprocesadores de gama alta con la microarquitectura Sandy Bridge e Intel Xeon
