COMPRA DE MATERIALES
Aqui presentasre los materiales que son para realizAR:
Cuatro Octavos de carton paja de colores Tres bombillos con roseta de 3.8 voltios (tener a la mano repuestos) Tres metros de cable para circuitos o alambre dulce (no tan grueso ni tan delgado)
para conectar a bateria de 9 voltios. Cinta aislante Tijeras ó Alicates Un trozo de papel aluminio Pegante Destornillador -

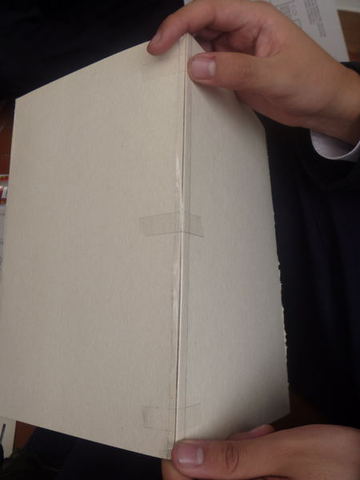

ELABORACION DE LA CAJA DE SEGURIDAD
Tomamos los cuatro octavos de carton paja, cuidadosamente cortando los lados con los
que se daran la
forma a la caja que necesitamos, a continuacion con el pegante ó cinta unimos 5 de los 6 lados de la caja, el lado que no se une actua como
puerta que se abrira y cerrara. -

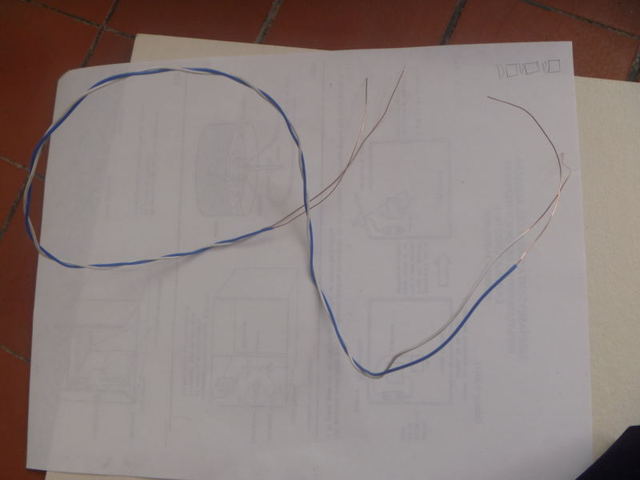

INSTALACION DE CABLES
Tomamos el cable (en este caso seran dos) para circuitos y con los alicates o tijeras
pelamos la seccion de caucho del cable dejando unicamente
su interior de cobre que permita mayor facilidad de conduccion de energia, tal como se observa en la imagen. -

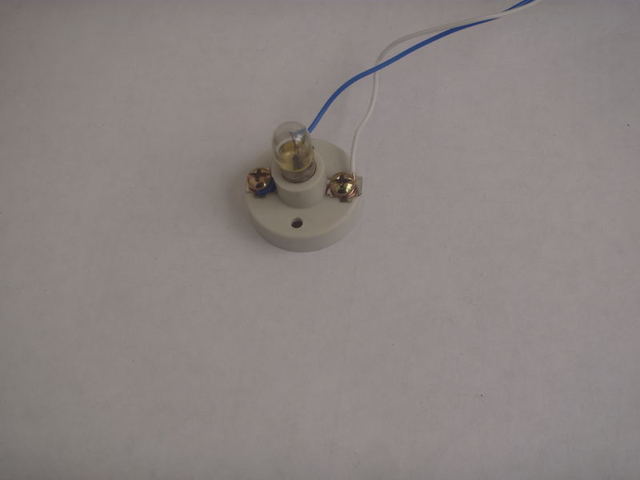

CONECTAR LOS CABLES A LA BOMBILLA
Ahora tomamos el bombillo de 3.8 voltios con su respectiva roseta y cada punta
del cable que anteriormente se pelo y se conecta en la
parte inferior de cada tornillo de la roseta y con la ayuda de un destornillador taronillamos cada tornillo permitiendo que ajuste
el cable con la roseta. -

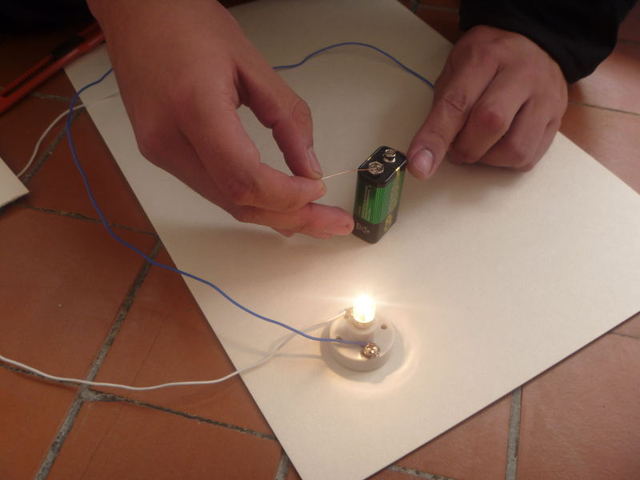

COMPROBACION DE LUZ DEL ROZAMIENTO DEL CABLE A LA PILA
Para comprobar que quedo bien conectado el extremo del cable a la roseta, lo que
hacemos es conectar el otro extremo del cable a cada polo de la pila de 9 voltios, esperando que el bombillo alumbre y deduciendo
que las cosas van bien. -

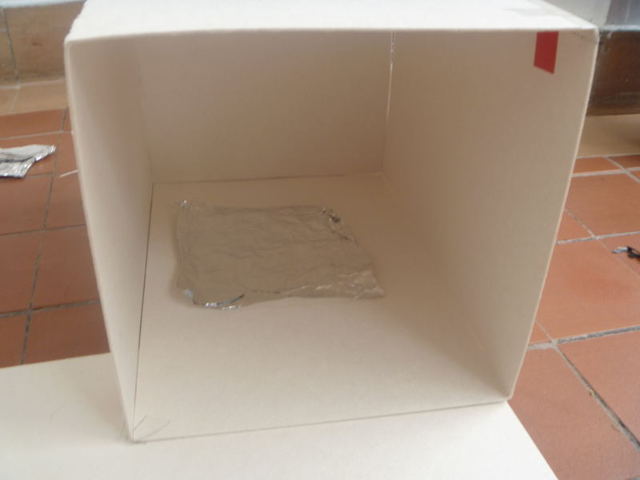

PEGAR EL ALUMINIO AL LA CAJA
tomamos un trozo de papel aluminio y recortamos de manera cuadrada, enseguida lo colocamos con un poco de pegante sobre la base de la caja al interior de esta. -

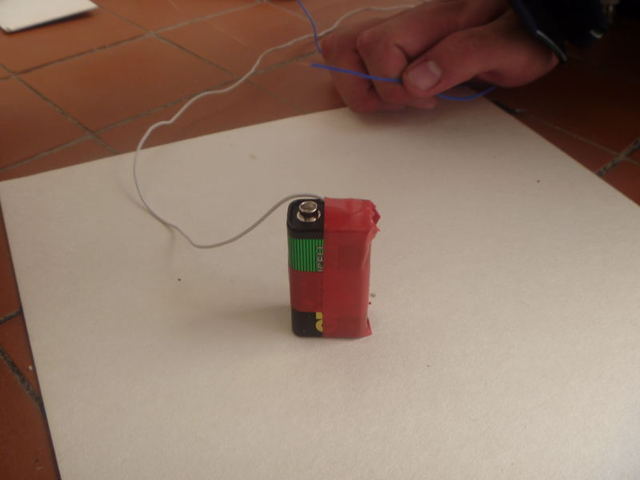

PEGAR EL CABLE A LA PILA
Con cinta aislante pegamos un sector del cable sobre un polo de la bateria
permitiendo que no se desconecte a la hora de hacer movimientos bruscos con la puertica que abre y cierra. -

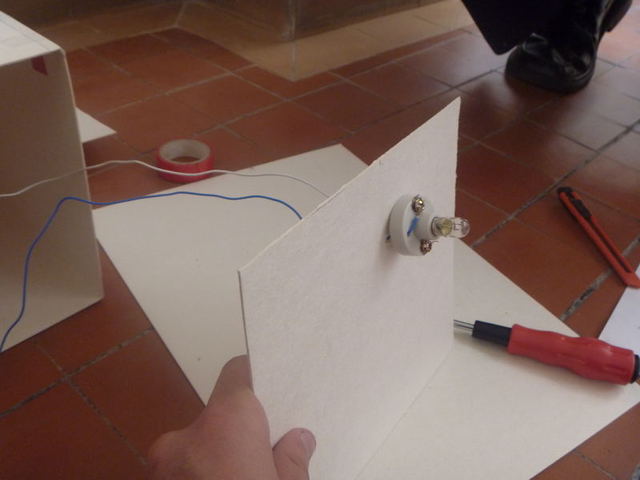

INSTALACION DE LA BOMBILLA EN LA CAJA
Abrimos dos agujeros en la puerta de la cajita que permita el paso de los cables conductores hacia la pila en el interior, tal como se ve en la imagen. -

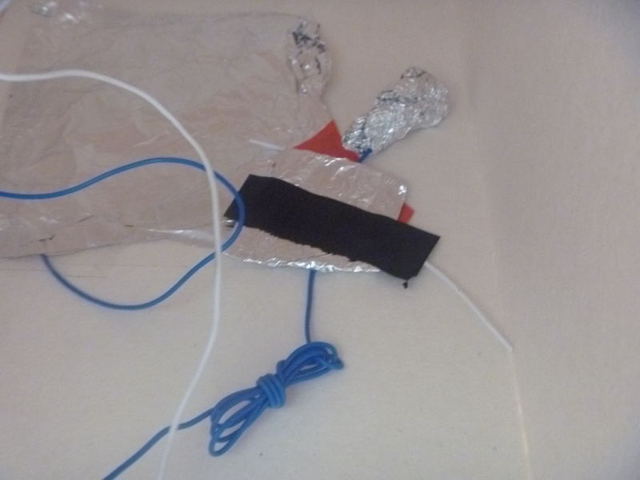

FINALIZACION DEL CIRCUITO
Finalmente se une el cable azul que sale del bombillo a una bola de papel aluminio, para que cuando se abra la puerta, se pueda conectar con el que hay en el piso de la caja y de esta forma se cree el paso de corriente necesario para encender el bombillo en la puerta -
ENTREGA DEL CIRCUITO ELECTRICO
Sera la fecha de entrega del circuito electrico de nuestro proyecto
