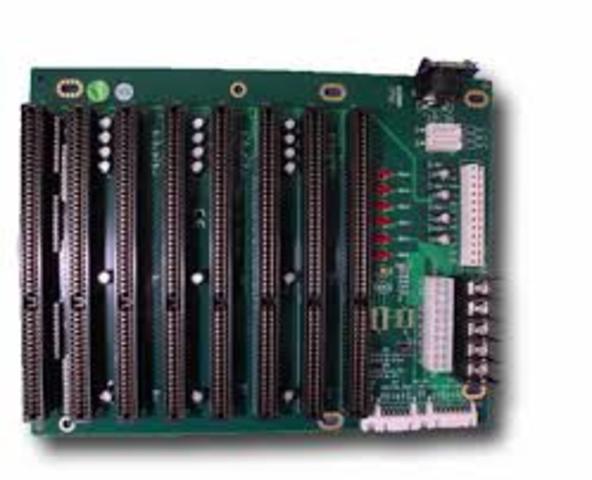

ISA 8
ISA de 8 bits es una de las ranuras más antiguas y trabaja con una velocidad muy inferior a las ranuras modernas y a una frecuencia de 4,77 megahercios, funcionaba con los primeros procesadores de Intel 8086 y 8088, posteriormente el 8086 amplió su bus de datos a 16 bits y esta ranura se fue insuficiente. -

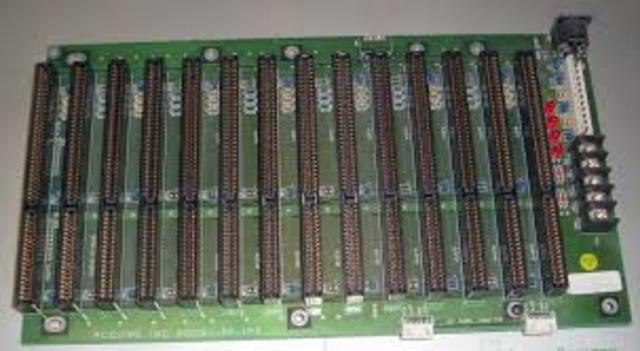

ISA 16
La ranura Industry Standard Architecture (ISA) es una ranura de expansión de 16 bits capaz de ofrecer hasta 16 MB/s a 8 megahercios. Los componentes diseñados para la ranura AT eran muy grandes y fueron de las primeras ranuras en usarse en las computadoras personales. Hoy en día es una tecnología en desuso y ya no se fabrican placas madre con ranuras ISA. Estas ranuras se incluyeron hasta los primeros modelos del microprocesador Pentium III. Fue reemplazada en el año 2000 por la ranura PCI -
MCA
Micro Channel Architecture es una arquitectura propietaria de IBM para la serie de computadoras PS/2, desarrollada en 1987. -

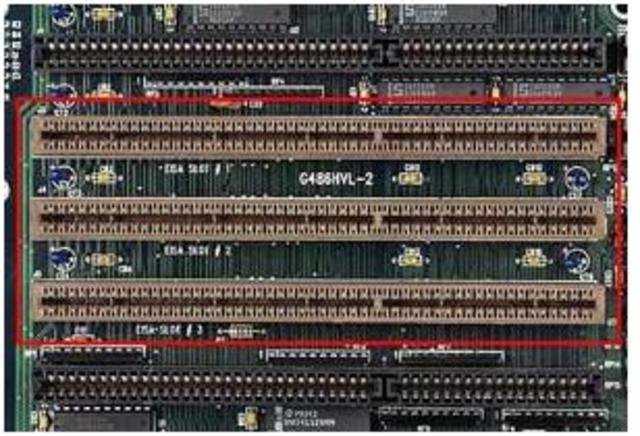

EISA
El Extended Industry Standard Architecture (EISA), Arquitectura Estándar Industrial Extendida, es una arquitectura de bus para computadoras compatibles con la IBM PC.Las ranuras EISA tuvieron una vida bastante breve, ya que pronto fueron sustituidos por los nuevos estándares VESA y PCI. -

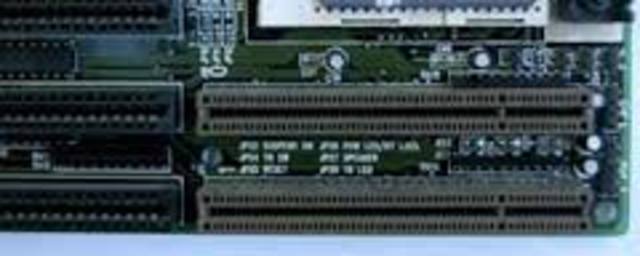

VESA
En 1992 el comité Video Electronics Standards Association (VESA) de la empresa NEC crea esta ranura para dar soporte a las nuevas placas de video. Es fácilmente identificable en la placa base debido a que consiste de un ISA con una extensión color marrón, trabaja a 4 bits y con una frecuencia que varia desde 33 a 40 megahercios. -
PCI
Peripheral Component Interconnect (PCI) es un bus estándar de computadora para conectar dispositivos periféricos directamente a su placa base. Estos dispositivos pueden ser circuitos integrados
Las principales versiones de este bus (y por lo tanto de sus respectivas ranuras) son:
PCI 1.0
PCI 2.0
PCI 2.1
PCI 2.2
PCI 2.3 -
AGP
Accelerated Graphics Port (AGP), «puerto de gráficos acelerados», es una especificación de bus que proporciona una conexión directa entre el adaptador de gráficos y la memoria. Es un puerto que sólo se puede conectar un dispositivo. Soluciona los cuellos de botella. -

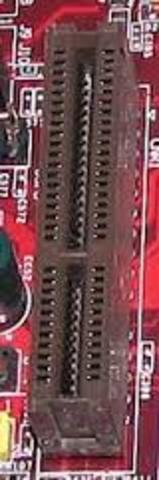

AMR
La Audio/Modem Riser (AMR) es una ranura de expansión en la placa madre para dispositivos de audio (como tarjetas de sonido) o módems lanzada en 1998 y presente en placas de Intel Pentium III, Intel Pentium IV y AMD Athlon. -

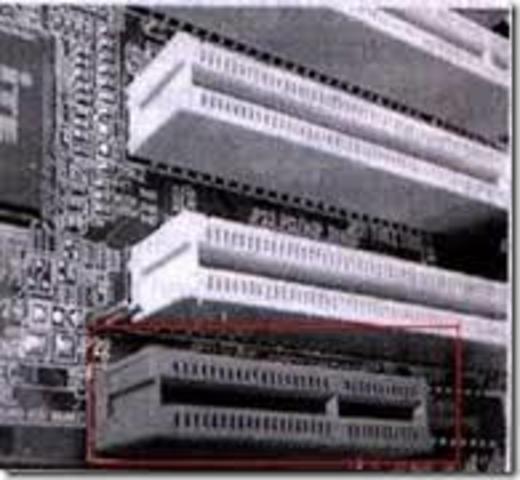

CNR
Communication and Networking Riser (CNR) es una ranura de expansión en la placa base para dispositivos de comunicaciones como módems o tarjetas de red. Un poco más grande que la ranura audio/módem. -

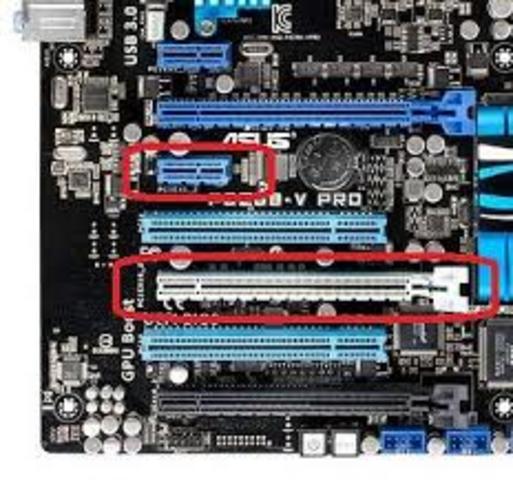

PCI EXPRESS
PCI-Express permite reemplazar casi todos los demás buses, AGP y PCI incluidos. La idea de Intel es tener un solo controlador PCI-Express comunicándose con todos los dispositivos, en vez de con el actual sistema de puente norte y puente sur. Este conector es usado mayormente para conectar tarjetas gráficas.
No es todavía suficientemente rápido para ser usado como bus de memoria. -
