EVOLUCIÓN DE LA TARJETA MADRE

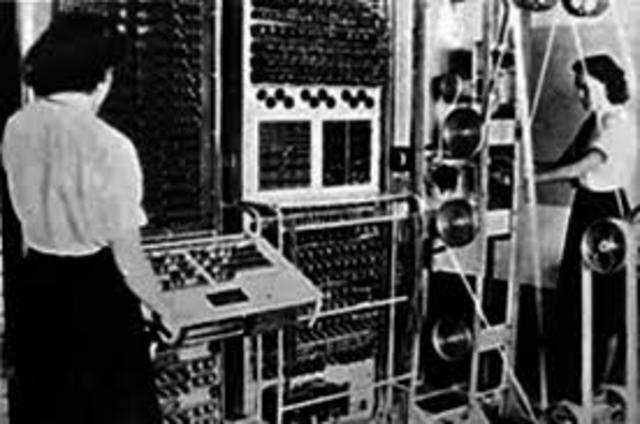

Fueron los primeros dispositivos calculadores electrónicos usados por los británicos para leer las comunicaciones cifradas alemanas durante la Segunda Guerra Mundial.
Colossus fue uno de los primeros computadores digitales.
Las máquinas Colossus se usaron para descifrar los mensajes cifrados,que se interceptaban de las comunicaciones de la Alemania Nazi, usando la máquina Lorenz SZ40/42. -

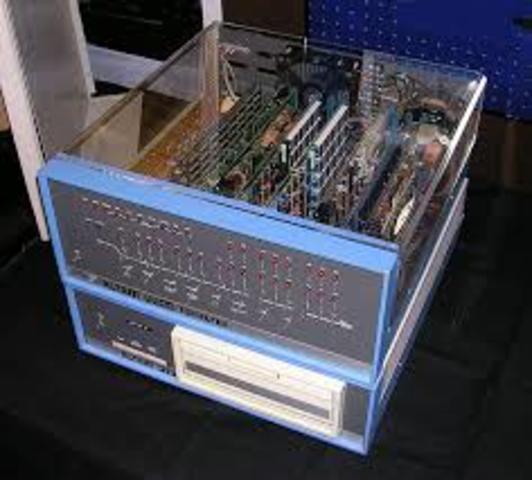

La primera computadora en una tarjeta que llegó al mercado fue la MITS Altair 8800
Fue un microordenador, basado en la CPU Intel 8080. contaba con una tarjeta base para incorporar el procesador, la RAM y su circuitería de soporte, en un transporte de datos S-100. Hoy en día, la Altair es ampliamente reconocida como la chispa que condujo a la revolución del computador personal durante los años siguientes: El bus de computador diseñado para la Altair se convirtió en un estándar de facto conocido como el bus S-100. -

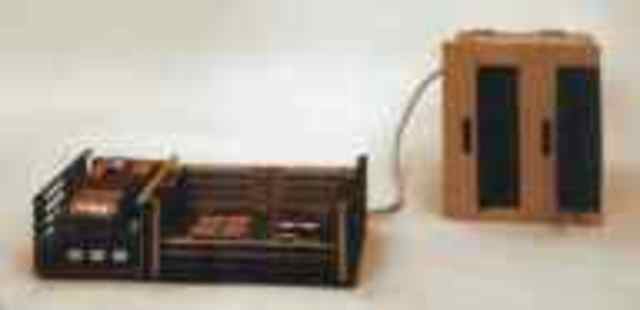

La Mycron 1
Se fabrica la primera microcomputadora "de tarjeta única" en Oslo, Noruega en una empresa llamada Norsk Data Industri. Contaba con un microprocesador Intel 8080 y utilizaba el sistema operativo MYCROP, creado por la misma empresa. -

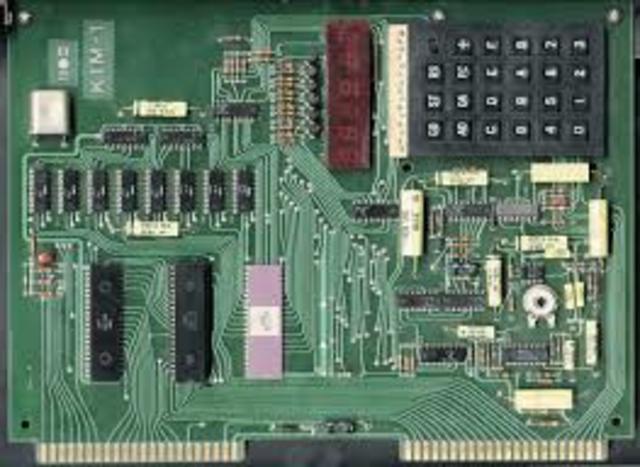

KIM-1Keyboard Input Monitor (Monitor de Entrada de Teclado)
-CPU: MCS6502
-2x PIO MCS6530 1024 x 8 ROM, un 64 x 8 RAM, 2x puertos de entrada/salida de propósito general de 8 bits con temporizador de intervalos programable
-8x 6102 de SRAM de 1024 x 1 (1152 bytes)
-6x visualizadores de siete segmentos LEDs
-Teclado numérico de 24 teclas tipo calculadora
-2x puertos serie
-Terminal Interface Monitor (TIM), que maneja el arranque (informática), el teclado numérico, los dígitos de 7 segmentos LED y la cinta de casete. -

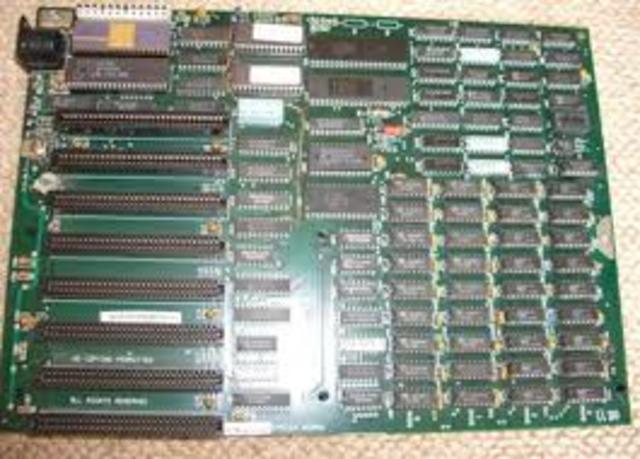

XT ExtendedTechnology (Tecnología Extendida).
Estaba basado esencialmente en la misma arquitectura que el PC original; *128KB de memoria RAM.
-Una disquetera 5 1/4" de doble cara, doble densidad, de 360KB de tamaño completo.
-Un disco duro Seagate de 10MB Seagate ST-412.
-Un adaptador asíncrono serial (RS 232).
-Una fuente de alimentación de 130W .
-La placa base tenía ocho ranuras de expansión ISA de 8 bits, y al igual que el IBM PC, un microprocesador Intel 8088 corriendo a 4,77 MHz y un zócalo para coprocesador matemático Intel 8087. -

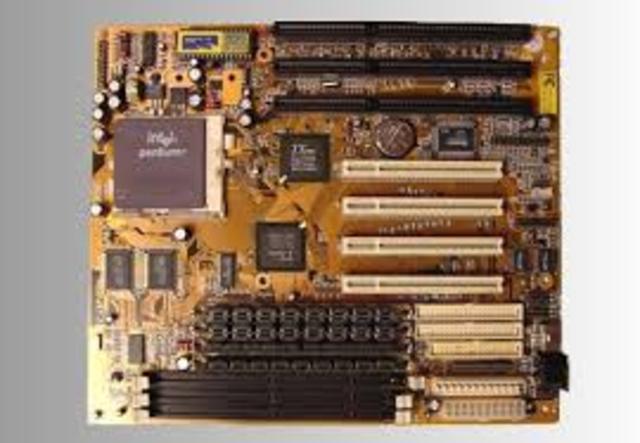

AT (Advanced Technology)
Es un formato de placa base de gran tamaño, caracteristica que dificultaba introducir nunidades de disco, y manjaba 2 conectores
de la fuente a la tarjeta madre indicados por los cables negros, quienes inducían a un posible error de conexión. -

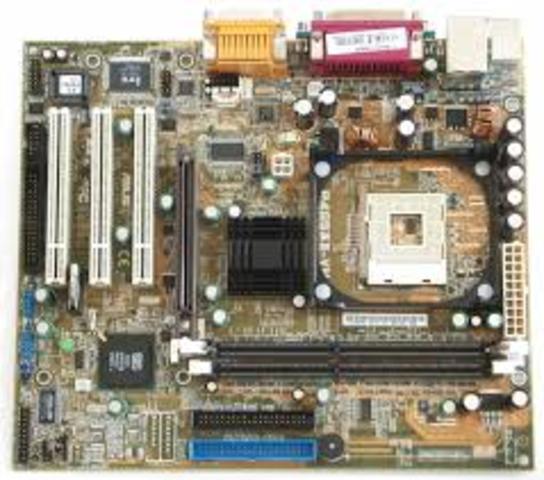

ATX (Advanced Technology Extended)
-Integración de los puertos E/S en la propia placa base.
-La rotación de 90º de los formatos anteriores.
-Tiene mejor refrigeración, dado que el procesador está en paralelo con los slots de memoria, cerca de la toma de aire de la fuente de alimentación, a diferencia de los slots AGP, PCI y PCI-e.
-Reduce costes de fabricación y mantenimiento.
-Tipo de conector a la fuente de alimentación, el cual es de 24 (20+4) contactos . -

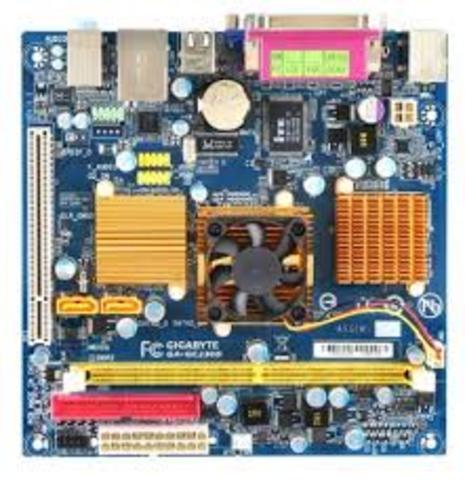

ITX (Integrated Technology eXtended):Mini-ITX
-Tan sólo 170 mm x 170 mm.
-Compatibles con la ATX.
-Solamente disponen de una ranura de expansión PCI y una ranura para un módulo de memoria.
-Son generalmente refrigeradas, a causa de su arquitectura de bajo consumo (ruidoso).
-Son ideales para su uso como HTPC.
-Integran todos los periféricos habituales: red, gráficos, conexión a la televisión, sonido 5.1, aceleración MPEG, USB, Firewire, etc. -
BTX (Balanced Technology Extended)
-Fue diseñada para ofrecer un mejor enfriamiento y mayor flujo de aire dentro de los gabinetes de las computadoras.
prácticamente incompatible con el ATX.
-Las CPUs y las tarjetas gráficas consumen cada vez más y más potencia.
-Tuvo muy poca aceptación por parte de fabricantes.
-Emplearán PCI Express para el sistema gráfico. -

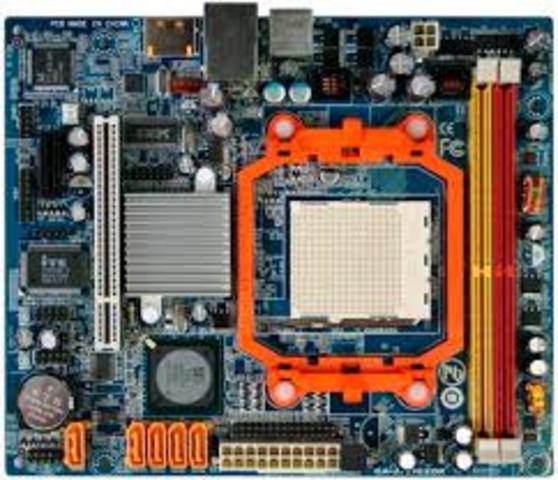

DTX
-Eran destinadas a las PC de pequeño formato. (especialmente para HTPCs).
-Es un estándar abierto, y es compatible con ATX casos de factor de forma.
-2 ranuras de expansión en una placa base DTX.
-Contienen uno PCI Express ranura y un PCI slot. -
Socket.
Es un contenedor en el cual se ubica el procesador o microprocesador. Donde salen conexiones para enlazarse con otras piezas que se encuentran unidas a la placa o tarjeta madre. -
Las ranuras AGP
Esta se encuentran en la tarjeta madre para que se coloquen las tarjetas gráficas. Aunque actualmente ya no se usan en algunas tarjetas, porque son reemplazadas por las ranuras PCI Ranura AGP. -
Chipset
Este importante aparatito sirve para que los datos se transfieran por el procesador, la memoria, etc. Así como también sirve para que aumente o disminuya la velocidad del microprocesador -
La ranura PCI.
Que es la que actualmente se usa como partes de la tarjeta madre, es debido a que tiene mejor velocidad y tiempo de ejecución. -
La ranura CNR
Esta ranura se encuentra también entre las partes de la tarjeta madre, para recibir conexión que proviene de un modem, así como de las tarjetas lan, USB, o como en el caso de las ranuras AMR que son usadas para conexión de aparatos de audio, como sería bocinas, y micrófonos. -
Conector memoria.
Estas partes de la tarjeta madre, son tipos de celdas que están formadas por capacitadores, y poseen un chip de memoria en los lados de la tarjeta, y además disponen de hasta 184 terminales donde hacen contacto con la tarjeta principal mediante la ranura. Recibe el nombre de tarjeta ram, DIMM. -

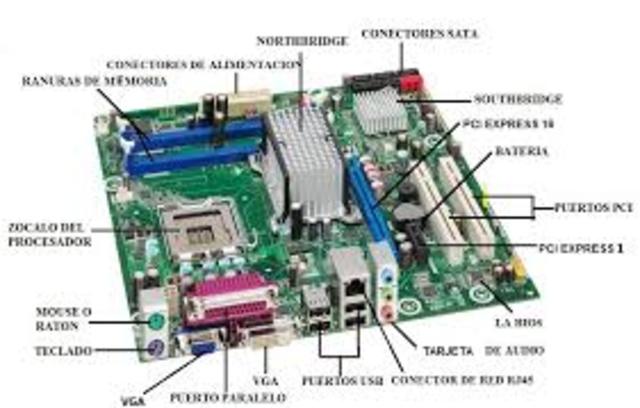

Conector ATX alimentación
Este aparato que se encuentra entre las partes de la tarjeta madre, es para regular también el voltaje en la fuente de alimentación y a su vez minimizan problemas de las fuentes. Y en dado caso de sobre carga ya tiene integrado un sistema que permite que se desconecte en automático. -

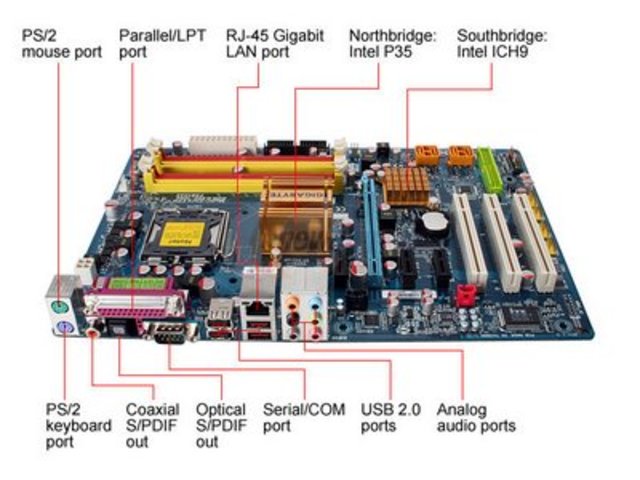

Puerto para midi o Joystick.
Como partes de la tarjeta madre, también puede contener este aparato, debido que es una conexión para vídeo- juegos. -
Puerto paralelo
Estas partes de la tarjeta madre, se encuentran para hacer posible la conexión de otros aparatos como lo es el monitor de pantalla de la computadora, así como de escáneres, impresoras, y en algunas ocasiones del pasado eran también para el teclado actualmente la conexión es por usb. -

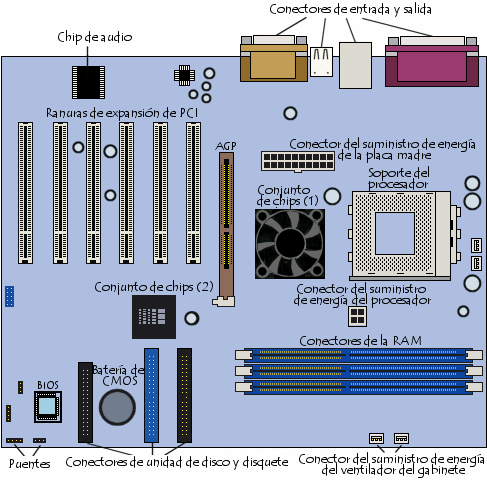

Puerto para USB
Es otra de las conexiones que integran las partes de la tarjeta madre, y actualmente muy indispensable, debido que ahí se conecta desde un teclado hasta una memoria portátil. -
El Chip BIOS o CMOS
Estas partes de la tarjeta madre, se le llama chip es su función es el dar el soporte a dispositivos de entrada. Guarda dato o permite la visualización de la hora, fechas, la cual depende mucho de una pequeña batería redonda y no consume tanta batería. -
La batería
Como se menciona en el párrafo superior anterior, mantiene activa la bios y permite que se guarde la hora y fecha aunque la computadora se apague. -
El ventilador
Este pequeño artefacto, pero grande por su requerimiento, sirve para bajar la temperatura de la computadora en especial la placa base. -
El jumper
Siempre primordial como las demás partes de la tarjeta madre. Es un conductor elaborado con cobre en sus contactos y ayuda de puente para unir los circuitos. -
El bus
Si observan al reverso de la tarjeta madre, observaran como caminos que se cruzan y que las piezas que integran las partes de la tarjeta madre se encuentran unidas por soldadura de estaño. La placa y esos caminos es a lo que se le llama bus. -
ACTUALES MOTHERBOARD (GA-X99-Gaming G1 WIFI)
Nueva Intel ® procesador Core ™ i7 Extreme Edition.
-4 Canal DDR4,8 DIMM.
-4-Way Gráficos con prima PCIe Carril.
-Tecnología M.2 dual con WIFI a bordo y la tarjeta SSD.
-Chapado en oro para el zócalo de la CPU, módulos DIMM de memoria y ranuras PCIe.
-Procesador de audio de cuatro núcleos Creative Sound Core3D.
-Puertos USB Dual DAC-UP.
-GIGABYTE DualBIOS ™ UEFI con puerto USB Q-Flash Plus.
