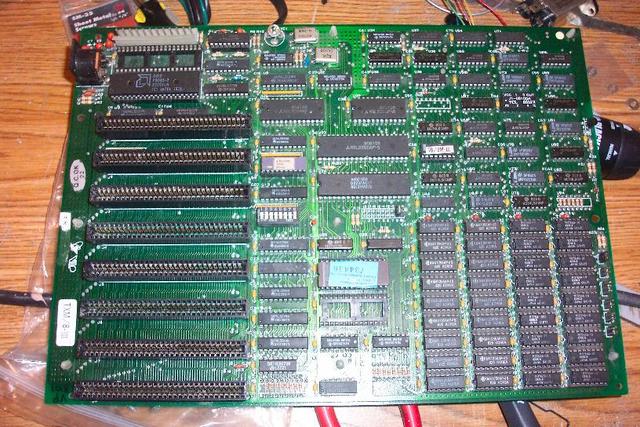

XT
1983: XT (sigla en inglés de eXtended Technology, «tecnología extendida») es el formato de la placa base de la computadora IBM PC XT (modelo 5160), lanzado en 1983. En este factor de forma se definió un tamaño exactamente igual al de una hoja de papel tamaño carta y un único conector externo para el teclado. -

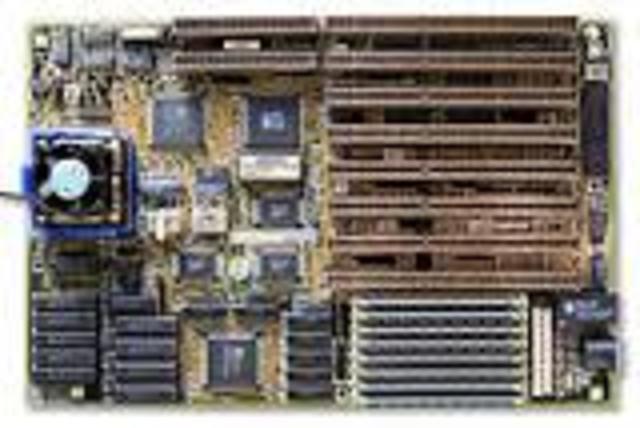

AT
1984: AT (Advanced Technology, «tecnología avanzada») es uno de los formatos más grandes de toda la historia de la PC (305 × 279–330 mm), definió un conector de potencia formado por dos partes. Fue usado de manera extensa de 1985 a 1995. AT: 305 × 305 mm (IBM)
Baby-AT: 216 × 330 mm -

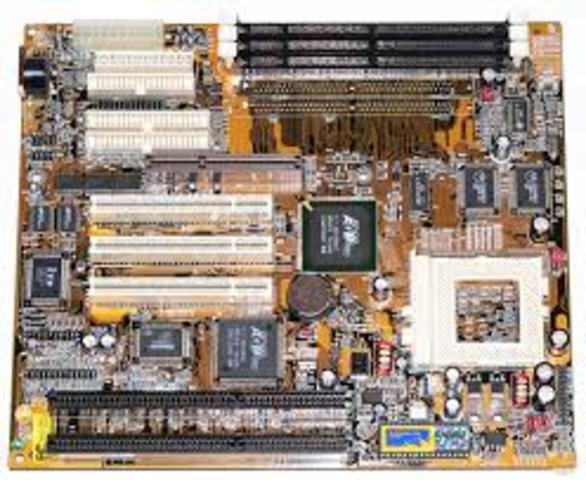

Socket 7
Tipo ZIF
Factor de forma del chip PPGA, CPGA
Contactos 321
Protocolo del FSB P5
Frecuencia del FSB 66 - 83 MHz System Clock
Tensión 2,5V - 3,5V -

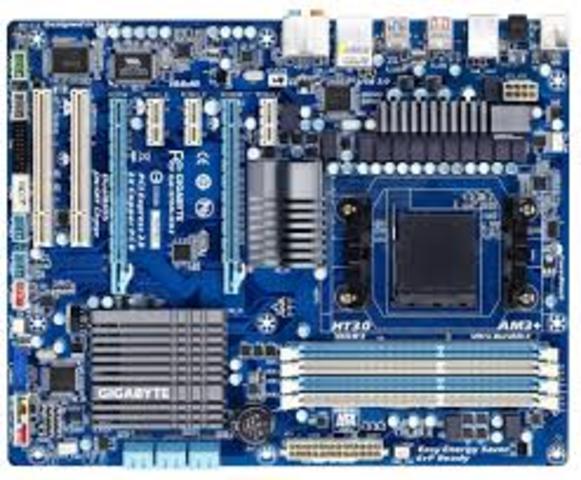

ATX
1995: ATX (Advanced Technology eXtended, «tecnología avanzada extendida») fue creado por un grupo liderado por Intel, en 1995 introdujo las conexiones exteriores en la forma de un panel E/S y definió un conector de 24 pines para la energía. Se usa en la actualidad en la forma de algunas variantes, que incluyen conectores de energía extra o reducciones en el tamaño. ATX: 305 × 244 mm (Intel) -

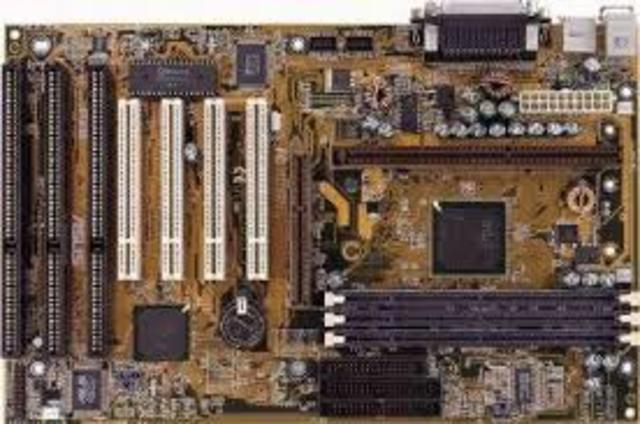

Slot 1
Tipo Slot
Factor de forma del chip
Single Edge Contact Cartridge (Pentium II)
Single Edge Contact Cartridge 2 (Pentium III)
Single Edge Processor Package (Celeron)
Contactos 2421
Protocolo del FSB GTL+
Frecuencia del FSB 66, 100, y (sobre chipsets de terceros) 133 MHz
Tensión 1,3 to 3,50 V -

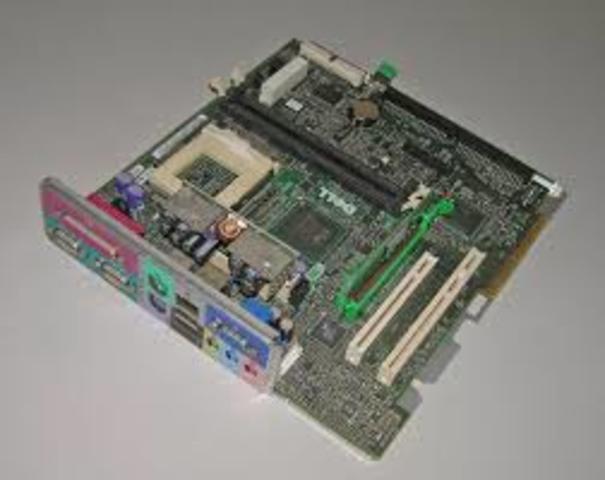

Socket 370
Tipo PGA-ZIF
Factor de forma del chip Plastic pin grid array (PPGA) y Flip-chip pin grid array (FC-PGA and FC-PGA2)
Contactos 3701
Protocolo del FSB GTL+
Frecuencia del FSB 66, 100 y 133 MHz
Tensión 1.05–2.1 V
Dimensiones del procesador 1.95 × 1.95 pulgadas2 -

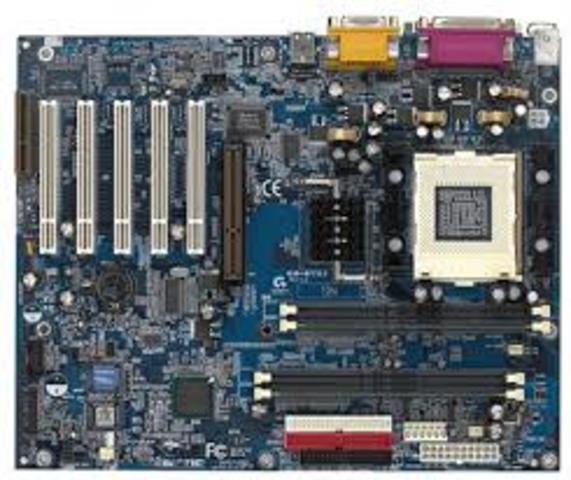

Socket 423
Tipo PGA-ZIF
Factor de forma del chip Organic Land Grid Array (OLGA) on Interposer (OOI) (INT2 and INT3)
Contactos 423
Protocolo del FSB AGTL+
Frecuencia del FSB 100 MHz FSB
(equivalent to FSB400 (Quad data rate))
Tensión 1.0 - 1.85 V
Dimensiones del procesador 2.1 × 2.1 inches1 -

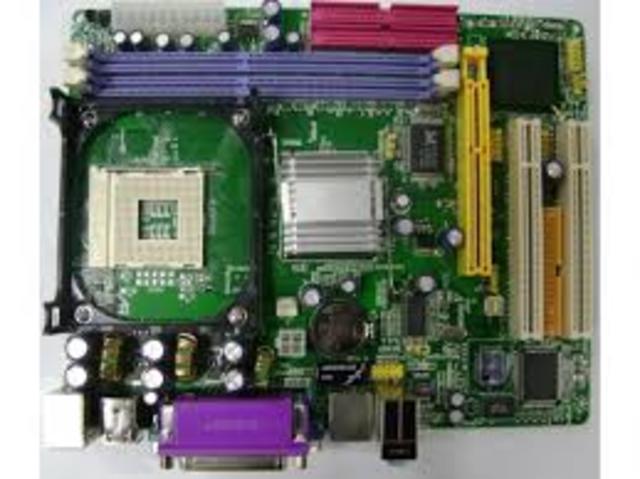

Socket 478
El Socket 478 se ha utilizado para algunos Pentium 4 y Celeron. Este socket también soporta los procesadores Pentium 4 Extreme Edition con 2 MB de L2 caché. El zócalo fue lanzado para competir con los AMD de 462-pines, ejemplos como el Socket A y su Athlon XP. Este socket sustituyó al Socket 423, un socket que estuvo poco tiempo en el mercado. -

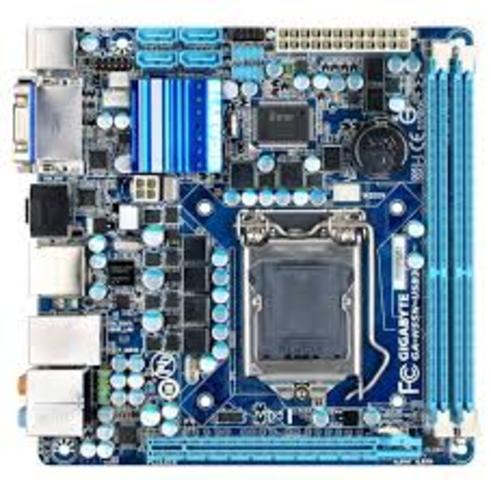

ITX
2001: ITX (Integrated Technology eXtended), con rasgos procedentes de las especificaciones microATX y FlexATX de Intel, el diseño de VIA se centra en la integración en placa base del mayor número posible de componentes, además de la inclusión del hardware gráfico en el propio chipset del equipo, siendo innecesaria la instalación de una tarjeta gráfica en la ranura AGP. ITX: 215 × 195 mm (VIA)
Mini-ITX: 170 × 170 mm
Nano-ITX: 120 × 120 mm
Pico-ITX: 100 × 72 mm -
Socket 939
Función completa de 32-bit, IA-32 y (x86). Compatibilidad para aplicaciones futuras de 64-bit usando el set de instrucciones AMD64.
Direcciones físicas de 40-bits, Direcciones virtuales de 48-bits.
8 nuevos registros de 64-bit, para un total de 16
8 nuevos registros de 128-bit SSE/SSE2, para un total de 16
Incluye el soporte para la tecnología 3DNow, SSE2, y SSE3 usando los procesadores más recientes (revisión E)
Integra el controlador de "dual channel" (Doble Canal) DDR SDRAM soportando hasta 2 -
Slot A
El Slot A es un zócalo de CPU para procesadores Alpha de Digital y Athlon(Classic) de AMD. Se trata de un socket mecánicamente compatible con Slot 1 de Intel pero incompatible eléctricamente. Fue un socket creado y utilizado anteriormente para procesadores Alpha pero se rediseñó especialmente para procesadores Athlon (Classic). Compatible con la arquitectura x86 El bus de comunicación es compatible con el protocolo EV6 usado en los procesadores DEC 21264 de Alpha, funcionando a una frecuencia de -

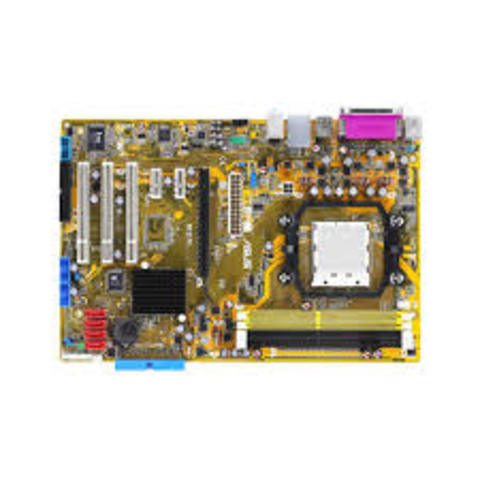

Socket 940
El Socket 940 es un tipo de zócalo de CPU con el mismo patillaje que el am2, pero más antiguo, y no tiene soporte para memoria DDR2. Cabe destacar que éste no es compatible con procesadores para am2, debido a su tecnología. Éste, en cambio soporta memoria DDR y procesadores como el Opteron y el athlon 64 FX. Viene a sustituir al socket 939. -

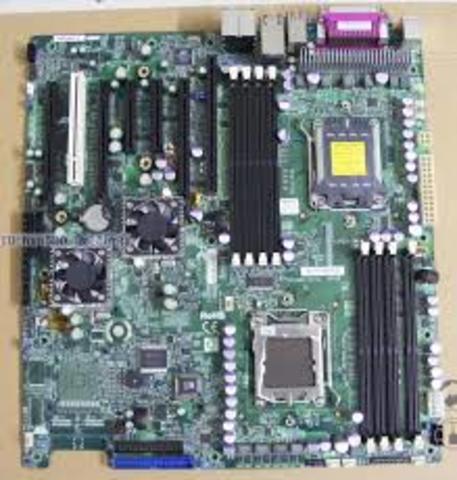

Socket F
El Socket F es un zócalo para procesadores diseñado por AMD para su línea Opteron. El zócalo tiene 1207 pines, y fue publicado el 15 de agosto de 2006.1 El Socket F principalmente se usa en la línea de CPU para servidores de AMD, y se considera como un socket de la misma generación del Socket AM2 y el Socket S1; el primero se usa en los CPUs Athlon 64 y Athlon 64 X2 y el último en la línea Turion 64 y Turion 64 X2. Todos estos tienen soporte para memoria DDR2. El Socket F no soporta FB-DIMM. E -

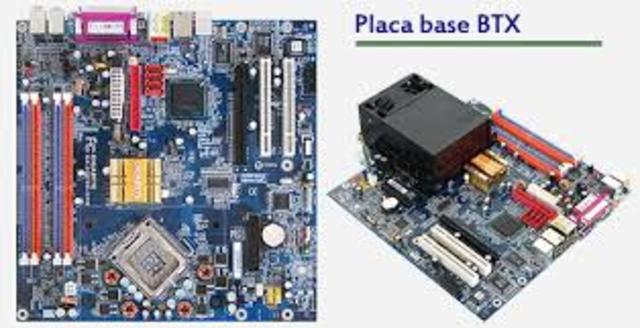

BTX
2004: BTX fue retirada en muy poco tiempo por la falta de aceptación, resultó prácticamente incompatible con ATX, salvo en la fuente de alimentación. Fue creada para intentar solventar los problemas de ruido y refrigeración, como evolución de la ATX. BTX: 325 × 267 mm (Intel)
Micro BTX: 264 × 267 mm
Pico BTX: 203 × 267 mm
Regular BTX: 325 × 267 mm -

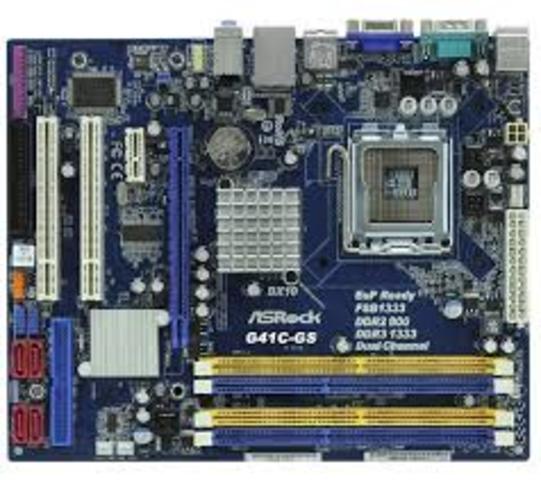

LGA 775
Tipo LGA
Factor de forma del chip Flip-chip land grid array
Contactos 775
Protocolo del FSB Quad-Pumped
Frecuencia del FSB 533 MT/s, 800 MT/s, 1066 MT/s, 1333 MT/s, 1600 MT/s
Dimensiones del procesador 1.47 × 1.47 inches -
Socket A
Soporta procesadores con velocidades de reloj entre 600 MHz (Duron) y 2333MHz (Athlon XP 3200+)
Bus frontal de doble velocidad (DDR), 100MHz, 133MHz, 166MHz y 200 MHz en procesadores Duron y Athlon XP, basado en el bus EV6 del DEC Alpha.
Es la plataforma sobre la que operó el primer procesador x86 de 1 GHz. -

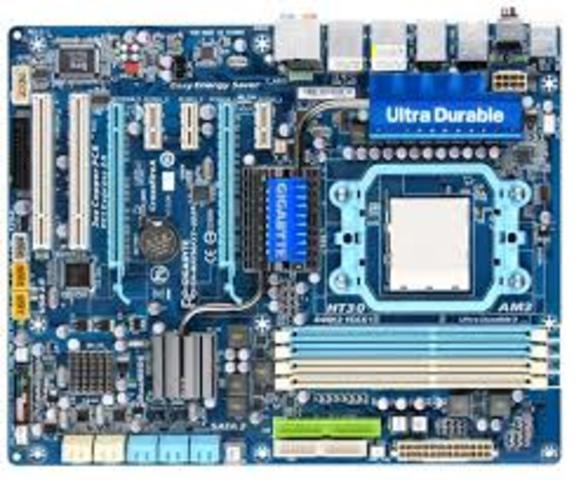

Socket AM3
Tipo PGA-ZIF
Factor de forma del chip PGA
Contactos 941 (Socket)1 2
938 (CPU)
Protocolo del FSB HyperTransport 3.x
Frecuencia del FSB 200 MHz System clock
HyperTransport más de 3,4 GHz -

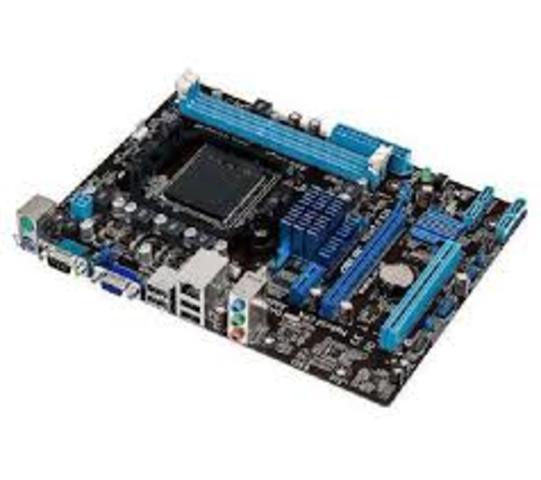

Socket AM3+
Tipo PGA-ZIF
Factor de forma del chip PGA
Contactos 941 (Socket)1 2
938 (CPU)
Protocolo del FSB HyperTransport 3.x
Frecuencia del FSB 200 MHz System clock
HyperTransport más de 3,4 GHz -

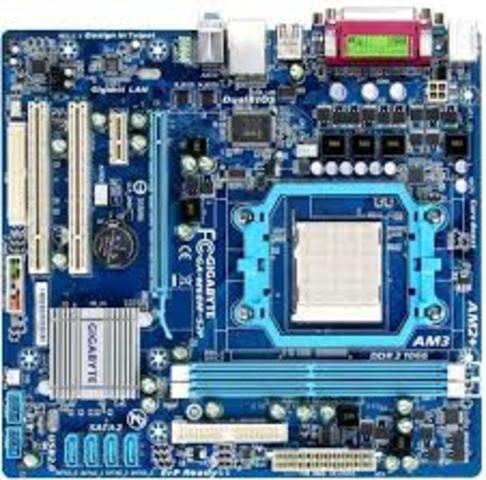

Socket AM2
Los primeros procesadores para el zócalo AM2 fueron los nuevos Opteron serie 100. El zócalo está también diseñado para los siguientes núcleos: Windsor (AMD Athlon 64 X2 4200+ - 5000+, AMD Athlon 64 FX-62), Orleans (AMD Athlon 64 3500+ - 4000+) y Manila (AMD Sempron 3000+ - 3600+) - todos construidos con tecnología de 90 nm. -

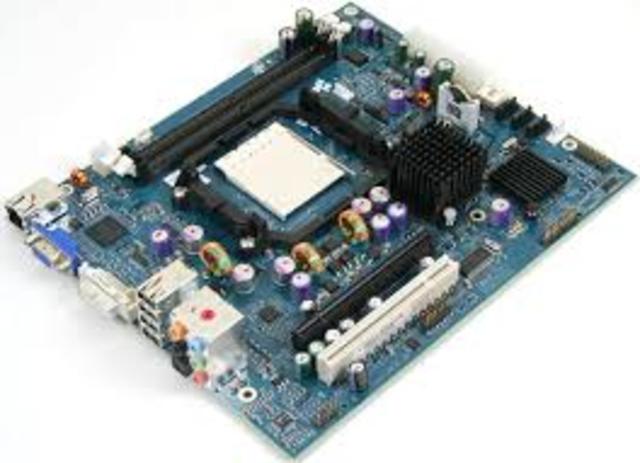

DTX
2007: DTX eran destinadas a las PC de pequeño formato. Hacen uso de un conector de energía de 24 pines y de un conector adicional de 2x2. DTX: 248 × 203 mm (AMD)
Mini DTX: 170 × 203 mm
Full DTX: 243 × 203 mm -

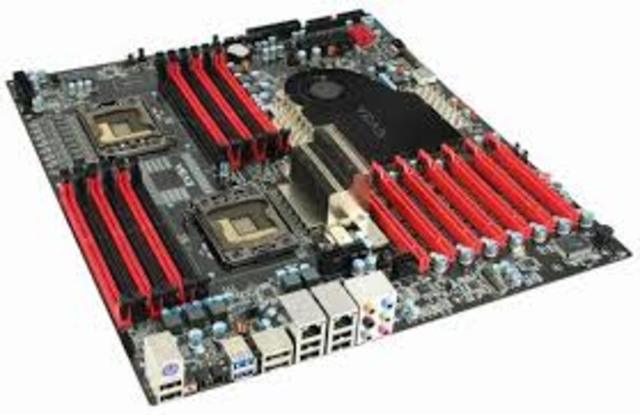

LGA 1366
Tipo LGA
Factor de forma del chip Flip-chip land grid array
Contactos 1366
Protocolo del FSB Intel QuickPath Interconnect
Frecuencia del FSB 1× to 2× QuickPath
Dimensiones del procesador 1,77 × 1,67 pulgadas1 -

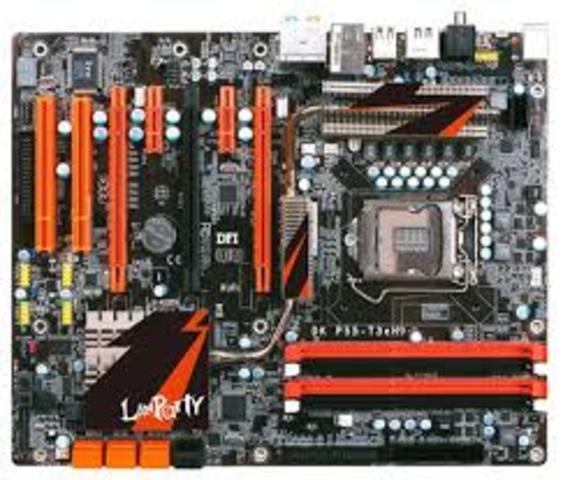

LGA 1156
Tipo LGA
Factor de forma del chip Flip-chip land grid array
Contactos 1156
Protocolo del FSB PCIe 16x (video) + 4x (DMI), 2 DDR3 channels
Dimensiones del procesador 37.5 × 37.5 mm1 -

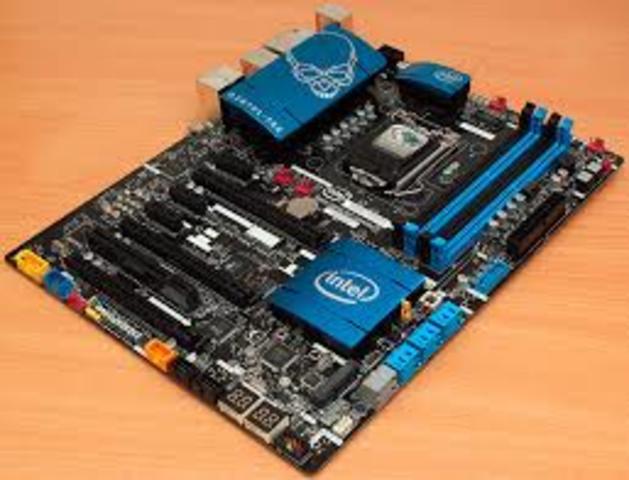

LGA 1150
LGA 1150 remplaza a LGA 1155 (Socket H2) como zócalo de CPU para microprocesadores de la compañía Intel. Tiene 1150 superficies conductoras LGA incorporadas en el socket que hacen contacto directamente con los pads chapados en oro del microprocesador. -

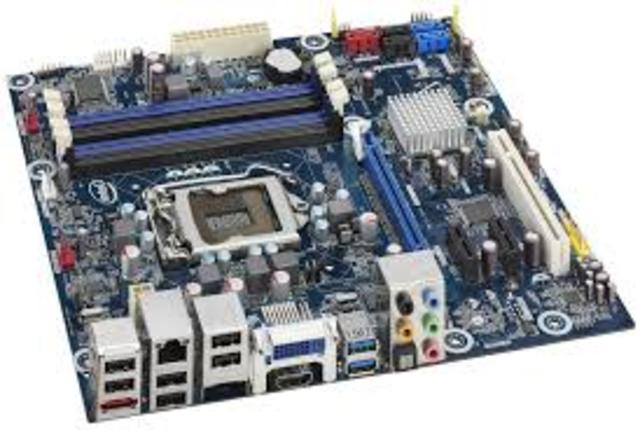

LGA 1155
Tipo LGA
Factor de forma del chip Flip-chip land grid array
Contactos 1155
Protocolo del FSB DMI 2.0
Frecuencia del FSB 100 MHz
Dimensiones del procesador -
LGA 2011
Tipo LGA
Factor de forma del chip Flip-chip land grid array
Contactos 2011
Protocolo del FSB Intel QuickPath Interconnect DMI 2.0
Frecuencia del FSB 1× to 2× QuickPath, DMI 2.0 -

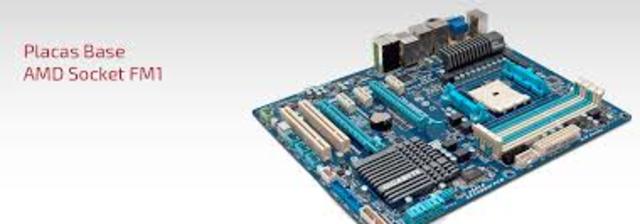

Socket FM1
Tipo PGA-ZIF
Factor de forma del chip Flip-chip land grid array
Contactos 905
Protocolo del FSB HyperTransport 3.x
Frecuencia del FSB 200 MHz System clock
HyperTransport up to 3.2 GHz
