XT
Es el formato de la placa base del PC de IBM modelo 5160. En este factor de forma se definió un tamaño exactamente igual al de una hoja de papel tamaño carta y un único conector externo para el teclado. -

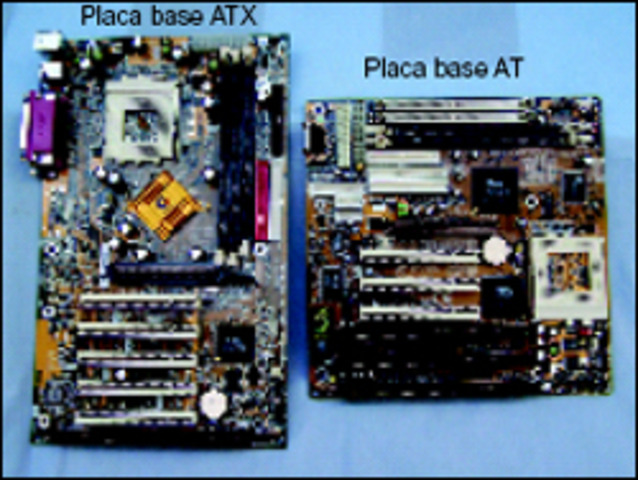

AT
Uno de los formatos más grandes de toda la historia del PC (305 × 279–330 mm), definió un conector de potencia formado por dos partes. Fue usado de manera extensa de 1985 a 1995. -

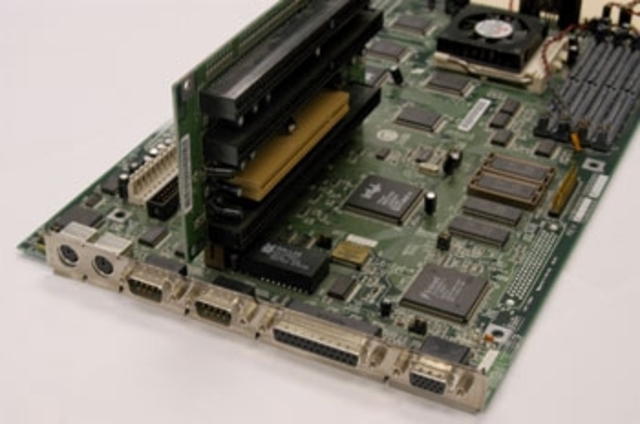

LPX
Esta placa es de tamaño similar a la Baby-AT, con peculiaridad de que los spots para las tarjetas de expansión no se encuentran sobre la placa base, sino en un conector especial. -

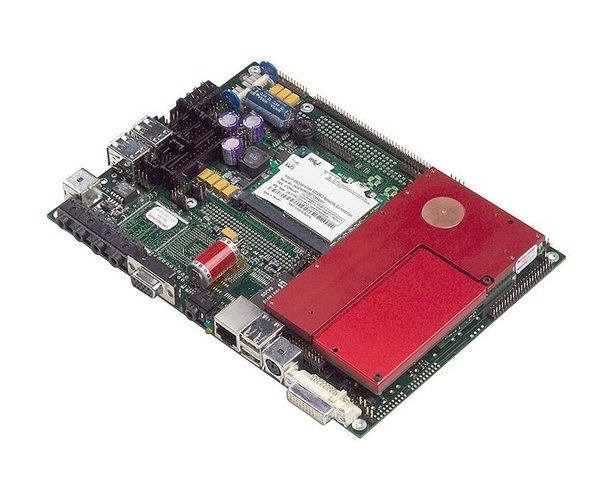

PC/104
Es un estándar de formato empotrado controlada por el consorcio PC/104 fue creado en Ampro en 1987 y posteriormente estandarizado en 1992. -
ATX
Creado por un grupo liderado por Intel, introdujo las conexiones exteriores en la forma de un panel I/O y definió un conector de 20 pines para la energía. Se usa en la actualidad en la forma de algunas variantes, que incluyen conectores de energía extra o reducciones en el tamaño. -

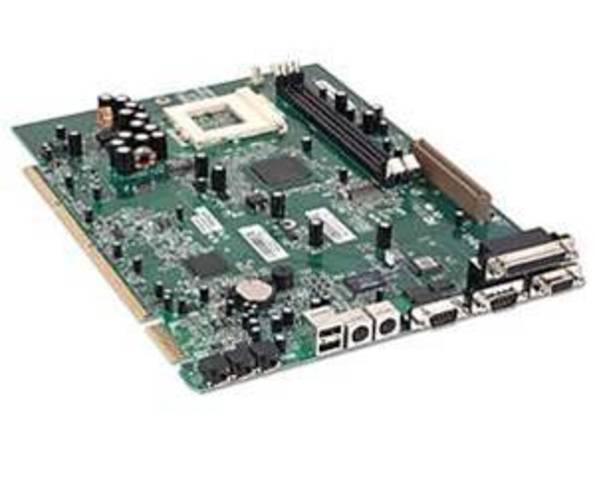

NLX
Introducido por Intel en 1996, ofrece las ventajas de las antiguas LPX para ensamblar equipos de perfil bajo, altiempo que elimina alguno de sus inconvenientes. Para ello dispone de una solución análoga; una placa auxiliarvertical en la que se conectan los periféricos, cuyas placas quedan por tanto, paralelas a la placa-base. -
WTX
Es un formato diseñado por Intel en el año 1998 para estaciones de trabajo y servidores. Es un formato de gama alta para soportar varios procesadores y múltiples discos duros. -

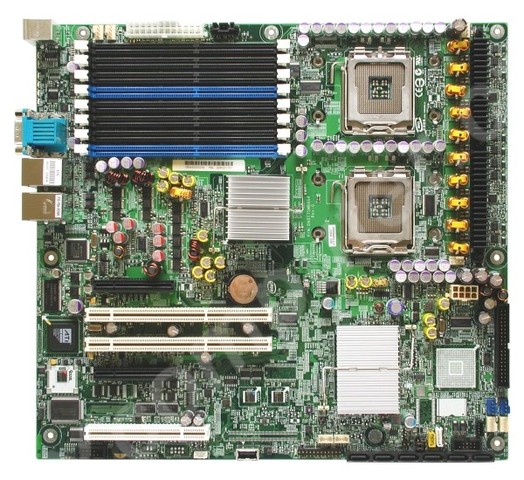

ETX
Embedded Technology eXtended es tomada como estándar embebido, debido a su alto grado de integración y compactación utilizándose similarmente a un circuito integrado. -
SMART MODULE
Formato de placas base reducido creado por la compañía Digital-Logic. Se utiliza en sistemas embebidos y ordenadores de abordo -

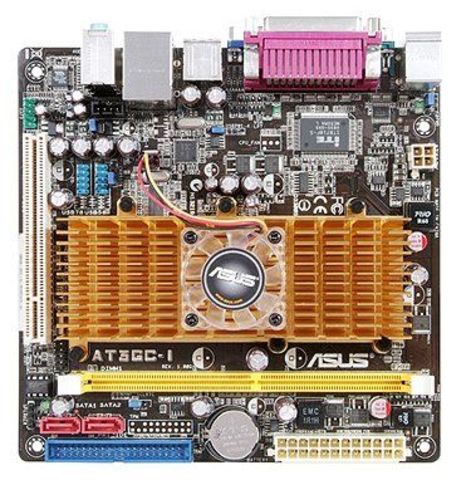

ITX
El diseño de VIA se centra en la integración en placa base del mayor número posible de componentes, además de la inclusión del hardware gráfico en el propio chipset del equipo, siendo innecesaria la instalación de una tarjeta gráfica en la ranura AGP. -

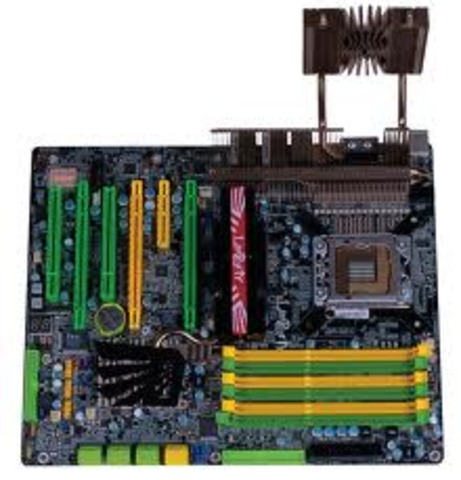

UTX
Formato de placas base reducido creado por la compañía TQ-Components en el año 2001. Se utiliza en sistemas embebidos y en IPC. -

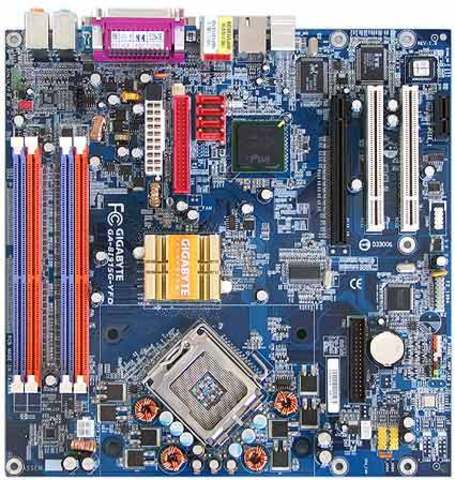

BTX
El estándar BTX fue creado por Intel en el año 2004, como sustituto del ATX con el fin de reducir su tamaño. -

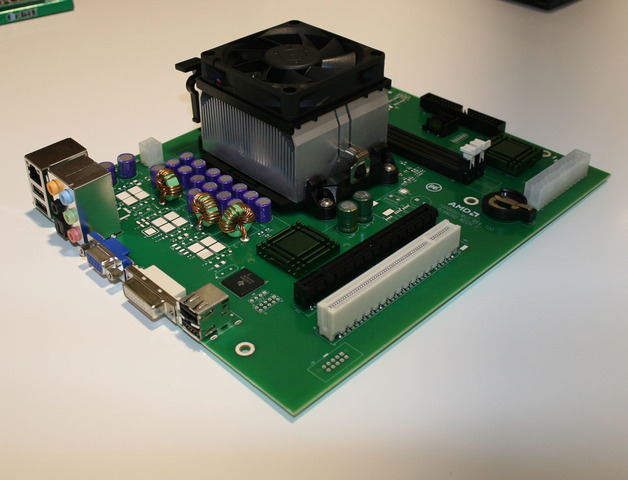

DTX
Dicho factor de forma lo creó AMD en el año 2007, es un factor de forma abierto, y es compatible con el formato ATX. Es un formato pequeño. -
DISEÑOS PROPIETARIOS
Pese a la existencia de todos estos factores de forma standarizados, los fabricantes tambien suelen ofrecer la posibilidad de frabricarnos placas base personalizades, es decir, que se adapten a nuestras necesidades y gustos.
