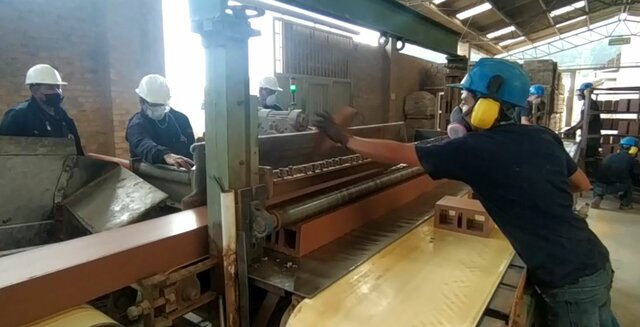

Visita a planta para conocer Necesidad
Se realiza visita a planta para conocer lo que se necesita.
3Hr -
Visita a otros lugares planta
Se realiza la visita a otros lugares de la planta -

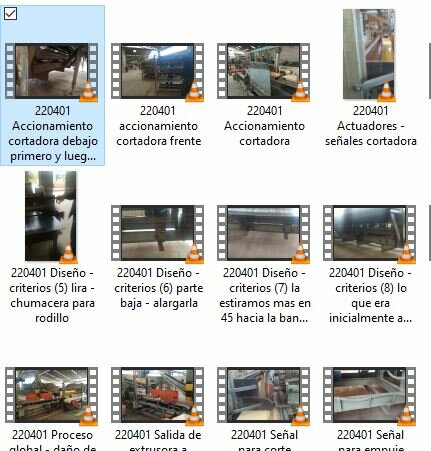

Revisión documentación
Revisión de documentación y búsqueda de mejor opción formación 3 hr -

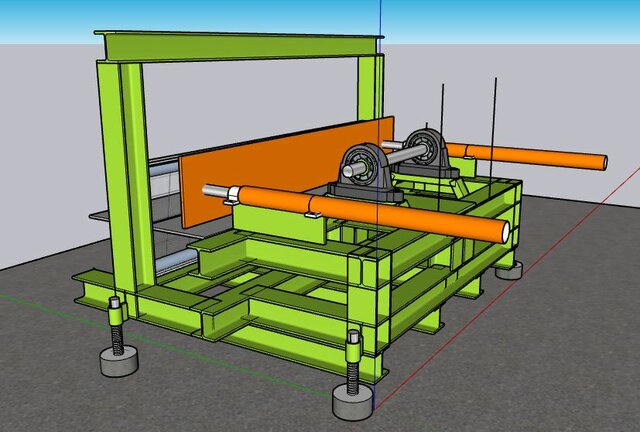

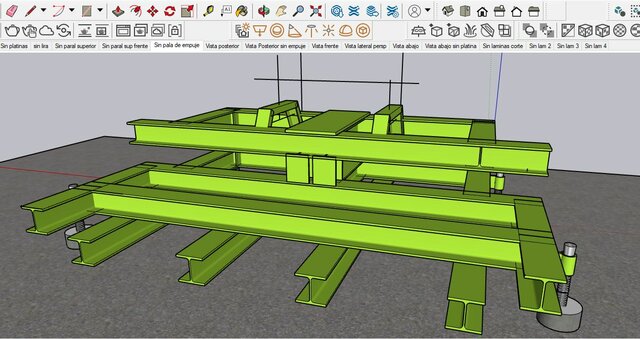

Diseño Prototipo 3d
Diseño prototipo 3d 1 hr -
Diseño prototipo 3d
Se hacen nuevas revisiones para el prototipo 3d 8 hr -
Reunión con ing. Asesor Ing Helio
Se realiza reunión con ing. helio ,para saber con que se continua. 2hr -

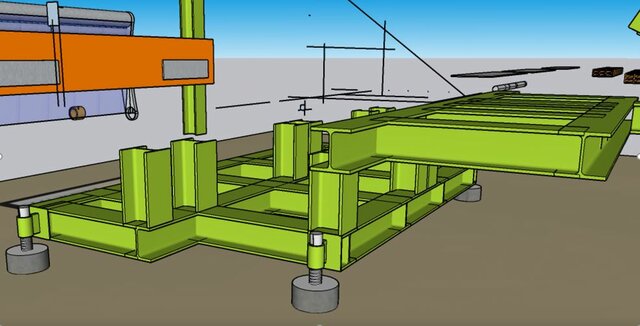

Diseño explosivo para mostrar detalle construcción
Se hace el diseño en explosivo 4 Hr -

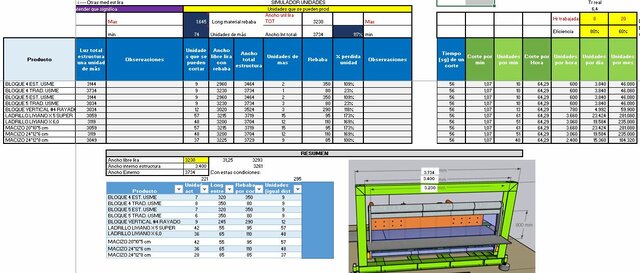

Revisión Ing Helio - Medidas verde
SE revisa con el ing helio , data tomada con total de medidas de bloque , para toma decisión de medidas finales cortadora -

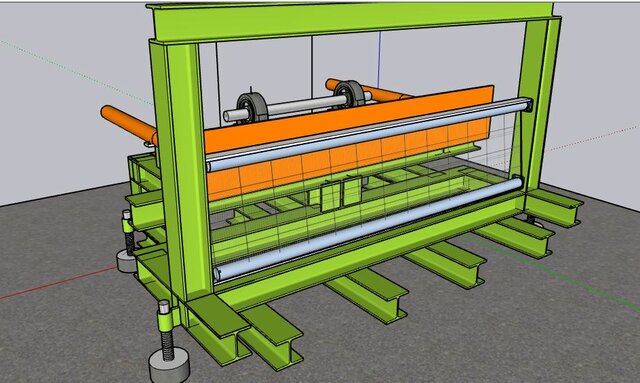

Retoma ejercicio con medidas ing helio
Se retoma el ejercicio con el ing helio ,toma de decisiones con medidas 1,5 hr -

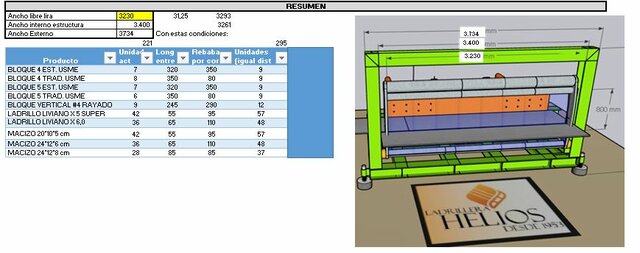

Revisión diseño
Se realiza la evaluación de las medidas definitivas de la cortadora -

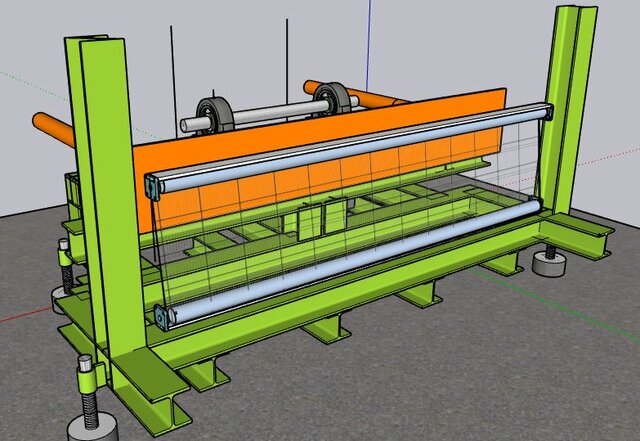

Revisión platina y encuadre 3d
Revisión y diseño de platina 3d -

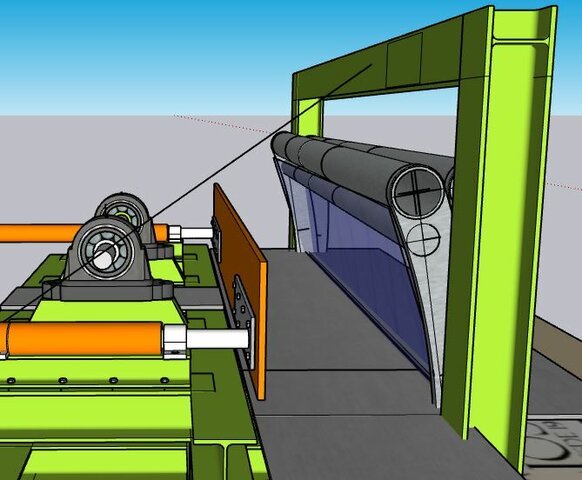

Revision platina y cuadre 3d , animacion 15 grados
Se realiza la animacion para ver como queda a 15 grados la lira 4 hr -

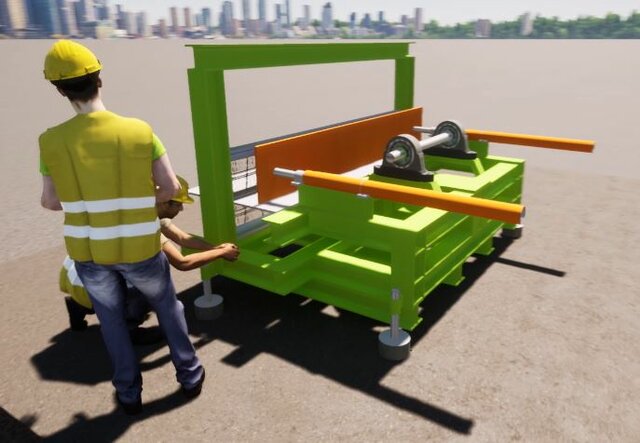

Armado cortadora
Animación para armado de cortadora y guia de armado - envio de archivo a ing Heliodoro -

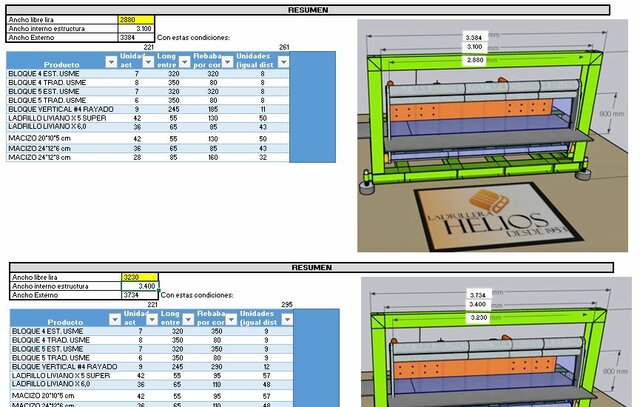

Hipótesis nuevas dimensiones, envio a ing Helio
Se realiza revisión, con los datos enviados del ing de planta y se hace una relación para toma de decisiones. -

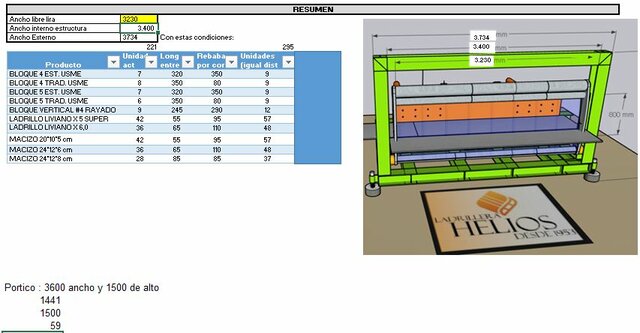

Medidas con las que quedaria la cortadora
-

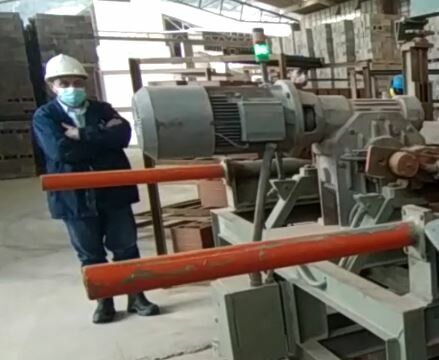

Reunión Ing Helio
Encuentro para resolver tema de medidas altos y anchos cortadora nueva -

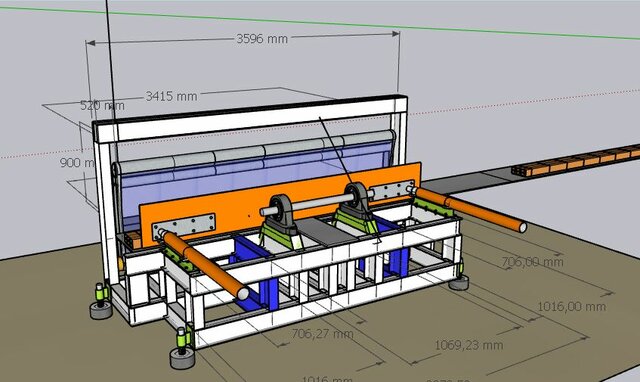

Rediseño cortadora con medidas nuevas
Se hace modificación de IPN, H , donde inicialmente tenían otras medidas y ahora cambian por otras del material que se consigue -
Reunion presencial con Ing Helio para puntualizar en diseño
-

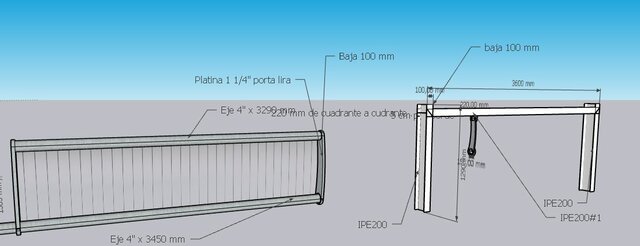

Revisión de medidas con ing Helio, para controlar medidas diseño
-
Period: to
Rediseño pieza y revision medidas
Revision medidas con ing helio, rediseño de porta lira -

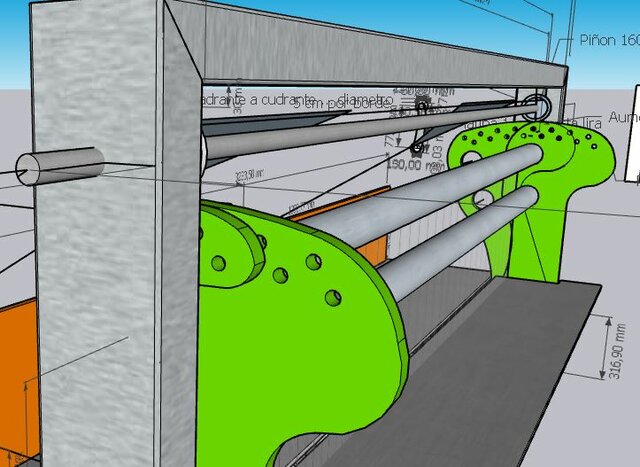

Arreglo de nueva porta lira diseño nuevo
Se trabaja sobre el perfil de la pieza para poder tener el definitivo y enviarlo para hacer modelo en acrílico. -
Period: to
Trabajo sobre corona y piñon - datos de cálculo
Trabajo sobre cremallera y piñón para tener datos de diámetro primitivos y datos de numero de dientes. -

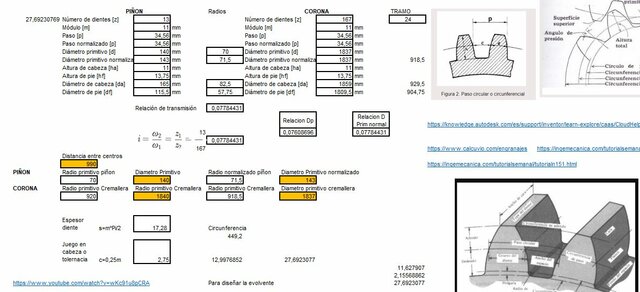

Datos técnicos de piñon y cremallera - cálculo
Se tiene los datos precisos del diseño de piñón y cremallera. -

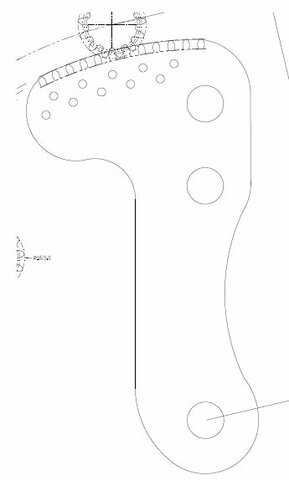

Arreglo de modelo de portalira para llevar a planta
Se arregla modelo de portalira en escala 1:1 para poder compararlo con la maquina como la tenemos en planta
