Хронология развития графического планшета timeline

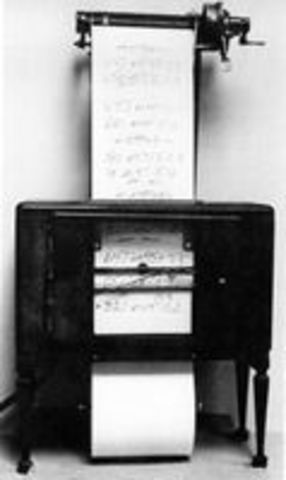

Как ни странно, прообраз современного графического планшета появился задолго до компьютерной эры — его в 1888 году запатентовал знаменитый американский изобретатель и промышленник Элайша Грей. Сегодня Грей больше всего известен тем, что создал первый телефон раньше Александра Белла, но не успел его вовремя запатентовать. Планшет Грея носил название «телеавтограф» (teleautograph) и предвосхищал целый ряд технологий, в том числе факс и электронную почту.

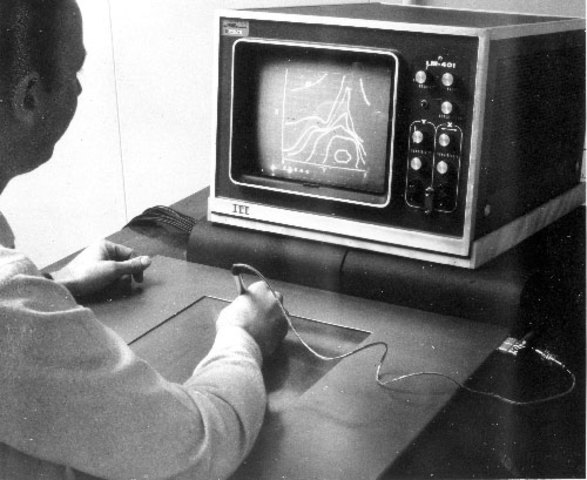

Первый графический планшет в современном понимании термина был разработан инженером Томом Даймондом в 1957 году и носил название Stylator (сокращение от stylus translator). В основе его работы лежала обычная прямоугольная система координат; устройство распознавало каждое новое положение стилуса относительно нулевой точки и заносило результаты в память компьютера. Практического применения Slylator не имел.

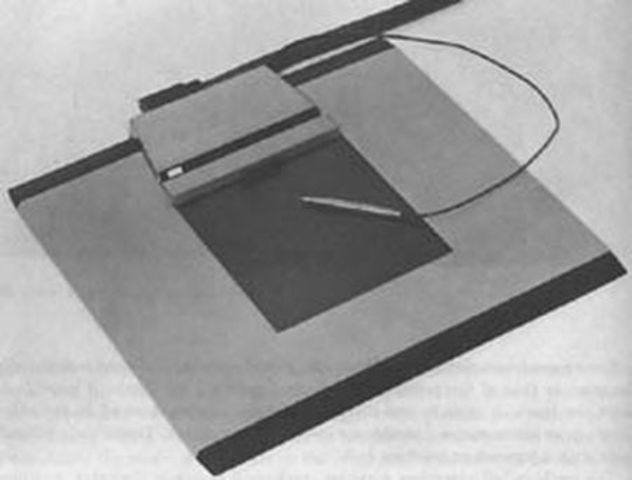

Устройство было представлено компанией RAND в 1964 году и было достаточно дешёвым и удобным для того, чтобы его могли закупать университеты, лаборатории, институты и другие обладатели компьютерной техники. RAND Tablet оказался очень успешной моделью и активно продавался вплоть до конца шестидесятых.

Примерно в то же время появилась другая технология, позволяющая фиксировать перемещения стилуса, — так называемые акустические, или искровые планшеты. Под экраном такого устройства располагается сеть микрофонов, а стилус издаёт неслышный человеческому уху постоянный звук. Возбуждение определённых микрофонов и «рисует» картинку на экране. Первый акустический планшет был запатентован в 1971 году инженерами компании Science Accessories Corporation.

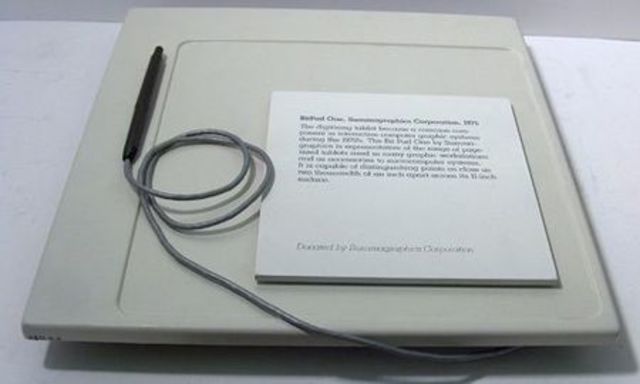

Устройства для переноса рисунка непосредственно в память компьютера стали по настоящему популярны, особенно в комплексе с CAD-программами для архитекторов, инженеров и чертёжников. Наиболее известной маркой был BitPad, разработанный компанией Summagraphics в 1975 году. Размеры таких планшетов порой были очень велики; Последние распечатывали начерченное «в цифре», а первые позволяли оцифровать начерченное «в реале».

В 1981 году американский музыкант-мультиинструменталист Тодд Радгрен придумал и запатентовал технологию, позволяющую сделать планшет цветным. Патент он продал компании Apple — под «яблочной» маркой технология получила название Utopia Graphics Tablet System.

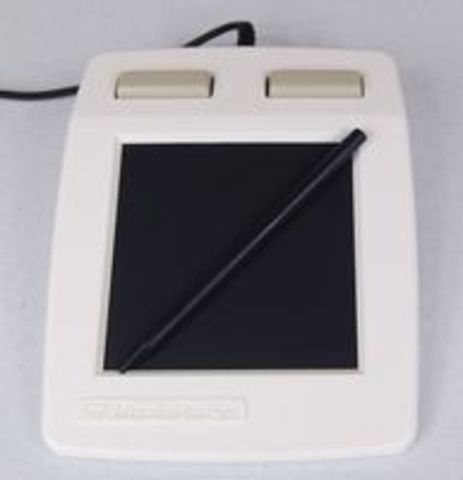

В 1984 году появился первый графический планшет, свободно продававшийся пользователям-любителям и не предназначенный для сугубо рабочих целей. Устройство KoalaPad работало в сцепке с восьмибитными персональными компьютерами. Планшет комплектовался специальной программой Graphics Exhibitor, которая позволяла делать на экране слайд-шоу из сохранённых рисунков. За следующие несколько лет целый ряд компаний, в том числе небезызвестная Atari, выпустили свои версии устройства.

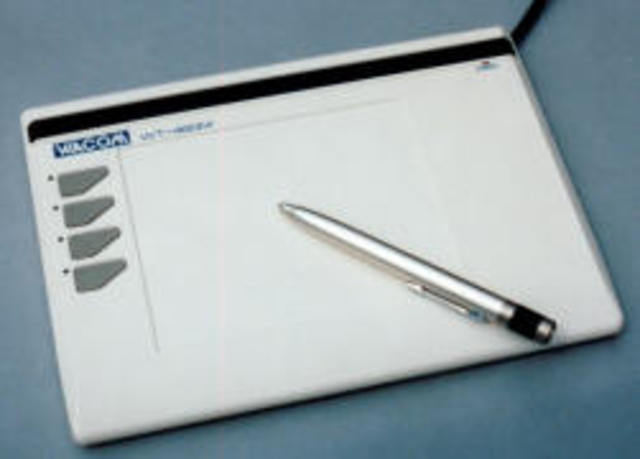

С конца 1980-х годов лидирующие позиции в производстве графических планшетов постепенно заняла японская компания Wacom. Её первая модель WT-460M была выпущена в 1986 году. Ранее все планшеты — электромагнитные или электростатические (где под действием пера меняется электрический потенциал подэкранной сетки) — обязательно требовали подачи питания как на экран, так и на перо. Технология, введённая Wacom, основана на явлении электромагнитного резонанса.

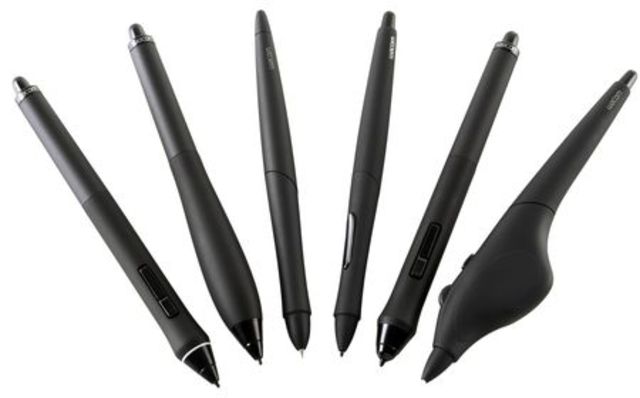

Следующей инновацией, опять же введённой инженерами Wacom, стали перья, способные регистрировать силу нажатия. Для этого в стилус встроен элемент с переменными — в зависимости от силы сдавливания — индуктивностью или сопротивлением. Таким образом, по реалистичности работа на подобном планшете приблизилась к обычному рисованию на бумаге практически вплотную. К тому же профессиональные планшеты Wacom распознают наклон пера относительно поверхности.

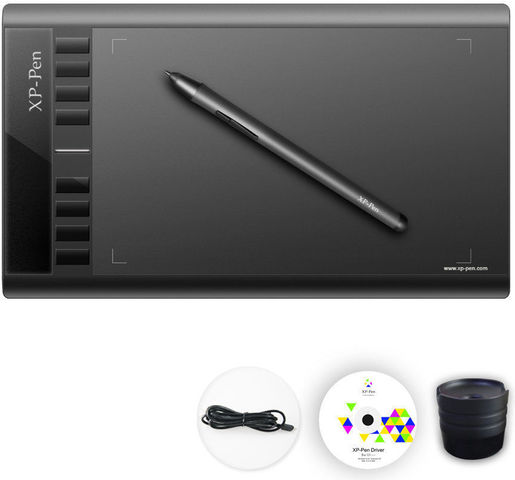

Графический планшет ( дигитайзер ) американского производителя XPPEN Technology CO.
Одной из особенностей планшета является безбатарейная легкая ручка (стилус), которая более органично располагается в руке и позволяет работать более эффективно, по сравнению с ручками со встроенными батарейками, которые значительно тяжелее, а батарейки периодически необходимо менять. Планшет одинаково удобен для работы как правой рукой, так и левой.

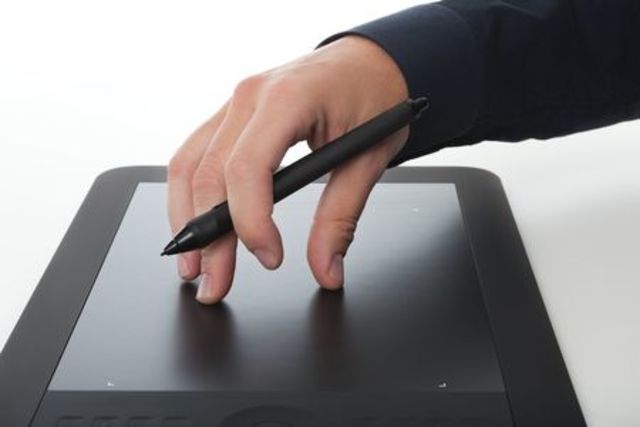

Сегодня планшеты используются в самых разных сферах. В частности, последней моделью для профессионалов — для работы с дизайном, иллюстрацией, архитектурой, чертежами, видео — стал Wacom Intuos5. Этот планшет оснащён функцией сенсорного ввода multi-touch, которая поддерживает пользовательские клавиатурные сочетания и жесты пальцев, а также режимом ExpressView, выводящим настройки непосредственно на экран.

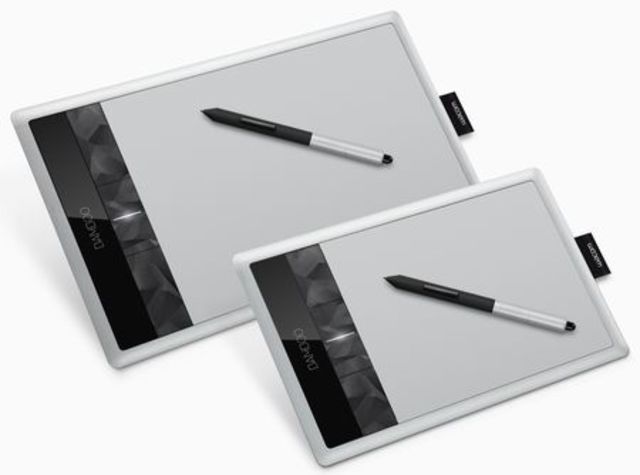

Другим направлением в развитии планшетов стало создание любительских моделей. К представителям этого направления можно отнести планшет Wacom Bamboo — лёгкий, ультратонкий, беспроводной (опционально), удобный для подключения к любому устройству. Bamboo обладает и элементами профессионального планшета: перо и ластик чувствительны к давлению, имеется функция настраиваемых мультитач-жестов.

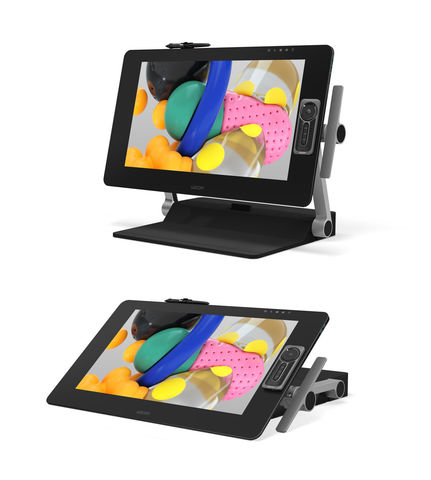

Последнее слово в разработке графических планшетов — линейка Wacom Cintiq. По сути это переходный этап от настольного планшета к интерактивному дисплею, «электронному мольберту». Последняя модель линейки, Cintiq 24HD touch, обладает широкоформатным дисплеем высокого разрешения и богатыми настройками; на подобных планшетах работают голливудские художники и мультипликаторы, а также художники российских анимационных студий и кинокомпаний.
