Period: 2450 BCE to
El dibujo técnico en la antigüedad
La primera manifestación del dibujo técnico, data del año 2450 antes de Cristo, en un dibujo de construcción que aparece esculpido en la estatua del rey sumerio Gudea, llamada El arquitecto, y que se encuentra en el museo del Louvre de París. En dicha escultura, de forma esquemática, se representan los planos de un edificio. -
1650 BCE
Papiro de Ahmes
Del año 1650 a.C. data el papiro de Ahmes. Este escriba egipcio, redactó, en un papiro de 33 por 548 cm., una exposición de contenido geométrico dividida en cinco partes que abarcan: la aritmética, la esteorotomía, la geometría y el cálculo de pirámides. En este papiro se llega a dar valor aproximado al número π. -
Period: 1200 BCE to 475 BCE
GRECIA Y ROMA
Se descubren propiedades, elaboran teoremas y se formulan demostraciones que tenían validez. -
600 BCE
Aportes de Tales de Mileto
En el año 600 a.C., encontramos a Tales, filósofo griego nacido en Mileto. Fue el fundador de la filosofía griega, y está considerado como uno de los Siete Sabios de Grecia. Tenía conocimientos en todas las ciencias, pero llegó a ser famoso por sus conocimientos de astronomía, después de predecir el eclipse de sol que ocurrió el 28 de mayo del 585 a.C. -
569 BCE

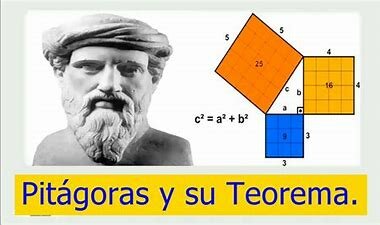

Pitágoras
Pitágoras, filósofo griego, Fundó un movimiento con propósitos religiosos, políticos y filosóficos, conocido como pitagorismo. A el se le atribuye el estudio y trazado de los tres primeros poliedros regulares: tetraedro, hexaedro y octaedro. Su contribución más conocida en el campo de la geometría es el teorema de la hipotenusa, conocido como teorema de Pitágoras, que establece que “en un triángulo rectángulo, el cuadrado de la hipotenusa, es igual a la suma de los cuadrados de los catetos”. -
300 BCE
Euclides
En el año 300 a.C., encontramos a Euclides, matemático griego. Su obra principal “Elementos de geometría”, es un extenso tratado de matemáticas en 13 volúmenes sobre materias tales como: geometría plana, magnitudes inconmensurables y geometría del espacio. Probablemente estudio en Atenas con discípulos de Platón. Enseñó geometría en Alejandría, y allí fundó una escuela de matemáticas. -
287 BCE
Arquímedes
Arquímedes, notable matemático e inventor griego, que escribió importantes obras sobre geometría plana y del espacio, aritmética y mecánica Inventó formas de medir el área de figuras curvas, así como la superficie y el volumen de sólidos limitados por superficies curvas. Demostró que el volumen de una esfera es dos tercios del volumen del cilindro que la circunscribe. -
262 BCE
Apolonio de Perga
Apolonio de Perga, matemático griego, llamado el “Gran Geómetra”, que vivió durante los últimos años del siglo III y principios del siglo II a.C. Nació en Perga, Panfilia (hoy Turquía). Su mayor aportación a la geometría fue el estudio de las curcas cónicas, que reflejó en su Tratado de las cónicas, que en un principio estaba compuesto por ocho libros. -
15 BCE
Marco Vitruvio Polión
Tratado de arquitectura, el único entre los producidos por la civilización grecorromana que ha llegado completo hasta nosotros, es un examen sistemático de todos los aspectos que debe conocer quien desee construir. -
Period: 476 to 1400
EDAD MEDIA
Estereotomía, proceso en el que se desarrolla el Despiece y Corte de los materiales mediante el dibujo técnico con fines Industriales. -
Period: 1400 to 1500
RENACIMIENTO
-
1436

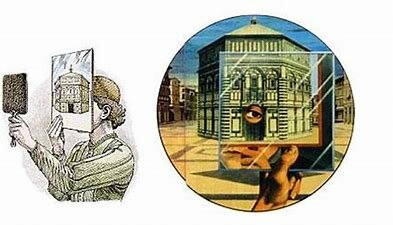

Filippo Brunelleschi, Experimento sobre la perspectiva cónica – lineal.
La técnica consiste en que las todas las líneas del dibujo convergen en un mismo punto de fuga, creando una sensación de profundidad. -
1452
Leonardo Da Vinci
Artístico técnico, representa la realidad mediante vistas descriptivas asemejándose a los futuros dibujos industriales. -
Period: 1492 to
El dibujo técnico en la era moderna
Es durante el Renacimiento, cuando las representaciones técnicas, adquieren una verdadera madurez, son el caso de los trabajos del arquitecto Brunelleschi, los dibujos de Leonardo de Vinci, y tantos otros. Pero no es, hasta bien entrado el siglo XVIII, cuando se produce un significativo avance en las representaciones técnicas. -
Gaspard Monge
Uno de los grandes avances, se debe al matemático francés Gaspard Monge. A los 16 años fue nombrado profesor de física en Lyon, cargo que ejerció hasta 1765. Tres años más tarde fue profesor de matemáticas y en 1771 profesor de física en Mézières. Contribuyó a fundar la Escuela Politécnica en 1794, en la que dio clases de geometría descriptiva durante más de diez años. Es considerado el inventor de la geometría descriptiva. -

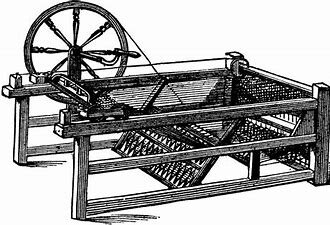

Revolución Industrial
El dibujo técnico o dibujo industrial puede utilizarse en la ingeniería mecánica, civil, eléctrica, así como en la electrónica. Es indispensable para la realización de un prototipo por parte de los equipos de ingenieros al cargo de su creación. -
Jean Victor Poncelet
A él se debe a introducción en la geometría del concepto de infinito, que ya había sido incluido en matemáticas. En la geometría de Poncellet, dos rectas, o se cortan o se cruzan, pero no pueden ser paralelas, ya que se cortarían en el infinito. El desarrollo de esta nueva geometría, que él denominó proyectiva, lo plasmó en su obra “Traité des propietés projectivas des figures”. -
Period: to
El dibujo técnico en la actualidad.
El dibujo hoy día entra en una nueva dimensión con las infinitas posibilidades de los recursos digitales: aplicaciones online, programas de edición, filtros, efectos artísticos, tabletas gráficas, etc. -
La última gran aportación al dibujo técnico, que lo ha definido, tal y como hoy lo conocemos, ha sido la normalización.
Podemos definirla como “el conjunto de reglas y preceptos aplicables al diseño y fabricación de ciertos productos”. Si bien, ya las civilizaciones caldea y egipcia utilizaron este concepto para la fabricación de ladrillos y piedras, sometidos a unas dimensiones preestablecidas, es a finales del siglo XIX en plena Revolución Industrial, cuando se empezó a aplicar el concepto de norma, en la representación de planos y la fabricación de piezas. -
Alemania (1917) DIN
(Deutsches Institut für NormungElabora), en cooperación con el comercio, la industria, la ciencia, los consumidores e instituciones públicas, estándares técnicos (normas) para la racionalización y el aseguramiento de la calidad. -
Suiza ISO
(International Organization for Standarization), la normalización es la actividad que tiene por objeto establecer, ante problemas reales o potenciales, disposiciones destinadas a usos comunes y repetidos, con el fin de obtener un nivel de ordenamiento óptimo en un contexto dado, que puede ser tecnológico, político, o económico. -

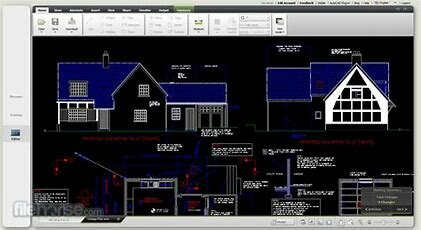

AUTOCAD
Surge como creación de la compañía Autodesk, donde Auto hace referencia a la empresa y CAD a diseño asistido por computadora (por sus siglas en inglés Computer Assisted Design), teniendo su primera aparición en 1982. Es un software de diseño asistido por computadora utilizado para dibujo 2D y modelado 3D. Reconocido a nivel internacional; es uno de los programas más usados por arquitectos, ingenieros, diseñadores industriales y otros. -
España AENOR
(Asociación Española de Normalización y Certificación) a través de la certificación y de la evaluación de la conformidad, contribuye a mejorar la calidad y competitividad de las empresas, sus productos y servicios; de esta forma ayuda a las organizaciones a generar uno de los valores más apreciados en la economía actual: la confianza.
