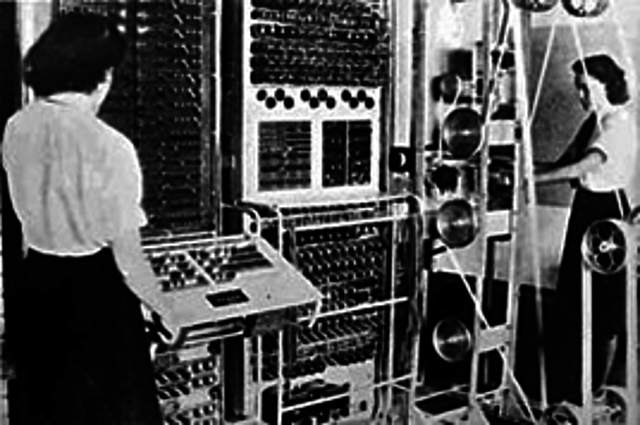

EVOLUCIÓN DE LAS BOARDS
fueron los primeros dispositivos calculadores electrónicos usados por los británicos para leer las comunicaciones cifradas alemanas durante la Segunda Guerra Mundial. Colossus fue uno de los primeros computadores digitales.
Las máquinas Colossus se usaron para descifrar los mensajes cifrados,que se interceptaban de las comunicaciones de la Alemania Nazi, usando la máquina Lorenz SZ40/42. -

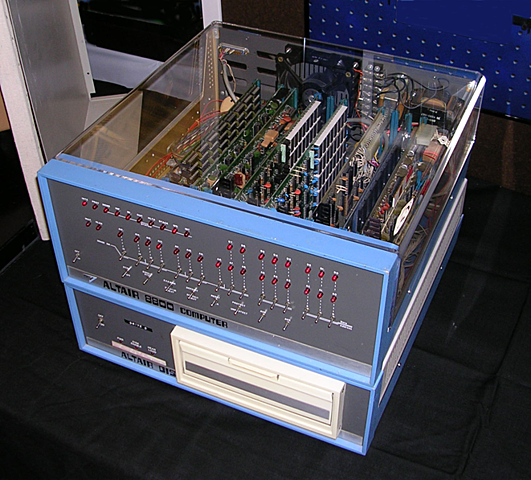

MITS Altair 8800
ue un microordenador, basado en la CPU Intel 8080. contaba con una tarjeta base para incorporar el procesador, la RAM y su circuitería de soporte, en un transporte de datos S-100. Hoy en día, la Altair es ampliamente reconocida como la chispa que condujo a la revolución del computador personal durante los años siguientes: El bus de computador diseñado para la Altair se convirtió en un estándar de facto conocido como el bus S-100. -

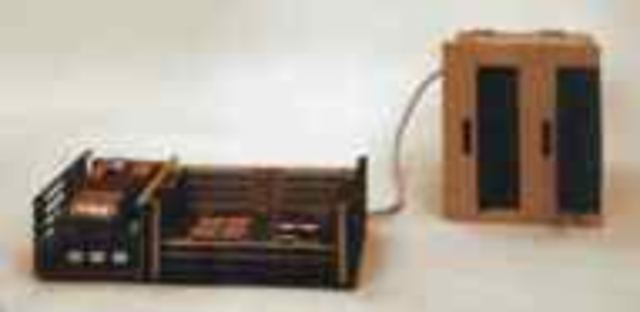

LA MYCRON I
se fabrica la primera microcomputadora "de tarjeta única" en Oslo, Noruega en una empresa llamada Norsk Data Industri. Contaba con un microprocesador Intel 8080 y utilizaba el sistema operativo MYCROP, creado por la misma empresa. -
KIM I
*CPU: MCS6502
*2x PIO MCS6530 1024 x 8 ROM, un 64 x 8 RAM, 2x puertos de entrada/salida de propósito general de 8 bits con temporizador de intervalos programable
*8x 6102 de SRAM de 1024 x 1 (1152 bytes)
*6x visualizadores de siete segmentos LEDs
*Teclado numérico de 24 teclas tipo calculadora
*2x puertos serie
*Terminal Interface Monitor (TIM), que maneja el arranque (informática), el teclado numérico, los dígitos de 7 segmentos LED y la cinta de casete. -

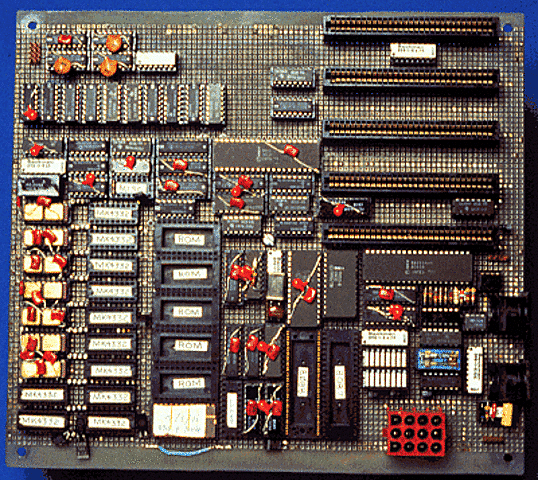

IBM Planar Breadboard
Primer placa madre, formo parte de la IBM PC, considerada la primer computadora personal. Contenia tanto el CPU como la RAM, ademas de varias slots de expansiòn. El CPU integrado fue el primero de arquitectura x86, utilizada hasta hoy en dia. -

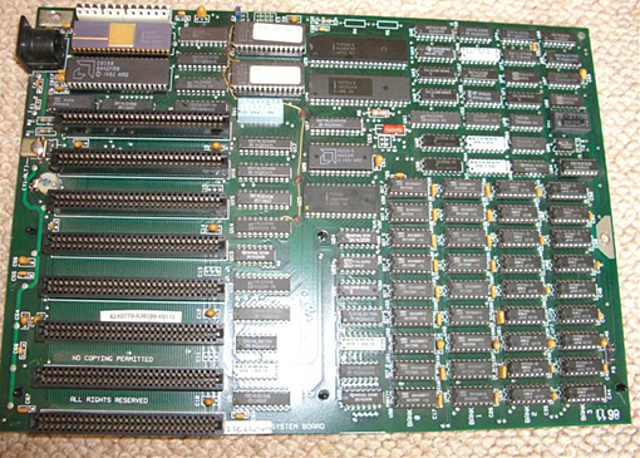

TECNOLOGÍA EXTENDIDA (XT)
Estaba basado esencialmente en la misma arquitectura que el PC original; *128KB de memoria RAM.
*una disquetera 5 1/4" de doble cara, doble densidad, de 360KB de tamaño completo.
*un disco duro Seagate de 10MB Seagate ST-412.
*un adaptador asíncrono serial (RS 232).
*una fuente de alimentación de 130W .
*La placa base tenía ocho ranuras de expansión ISA de 8 bits, y al igual que el IBM PC, un microprocesador Intel 8088 corriendo a 4,77 MHz y un zócalo para coprocesador matemático Intel 8087. -
TECNOLOGÍA AVANZADA
Es un formato de placa base de gran tamaño, caracteristica que dificultaba introducir nunidades de disco, y manjaba 2 conectores
de la fuente a la tarjeta madre indicados por los cables negros, quienes inducian a un posible error de conexion. -
ESTANDAR BABY AT
Fue un intento de reducir el tamaño de las placas AT para deshacerse de los problemas de este formato. Contaban con la misma cantidad de ranuras de expansion. -

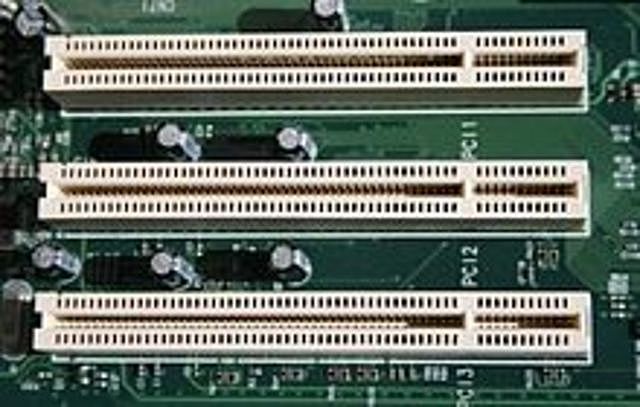

Creacion del estandar PCI
Implementada originalmente en computadoras compatibles con IBM, permitia la conexion de perifericos adicionales a la placa madre. A diferencia del anterior estandar ISA, permiten la instalacion totalmente automatizada de estos perifericos. -

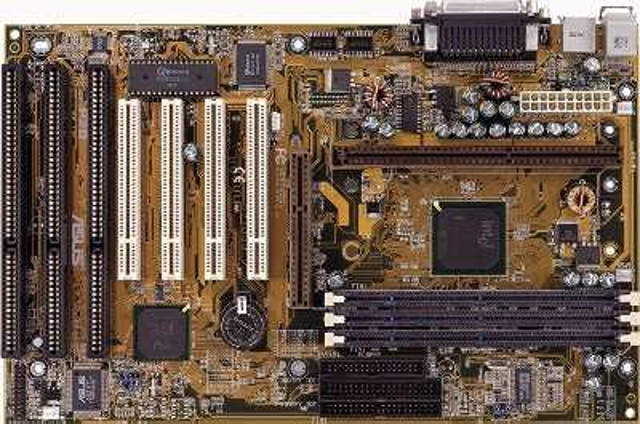

TECNOLOGÍA EXTENDIDA Y AVANZADA
*Integración de los puertos E/S en la propia placa base.
*La rotación de 90º de los formatos anteriores.
*Tiene mejor refrigeración, dado que el procesador está en paralelo con los slots de memoria, cerca de la toma de aire de la fuente de alimentación, a diferencia de los slots AGP, PCI y PCI-e.
*Reduce costes de fabricación y mantenimiento.
*tipo de conector a la fuente de alimentación, el cual es de 24 (20+4) contactos . -

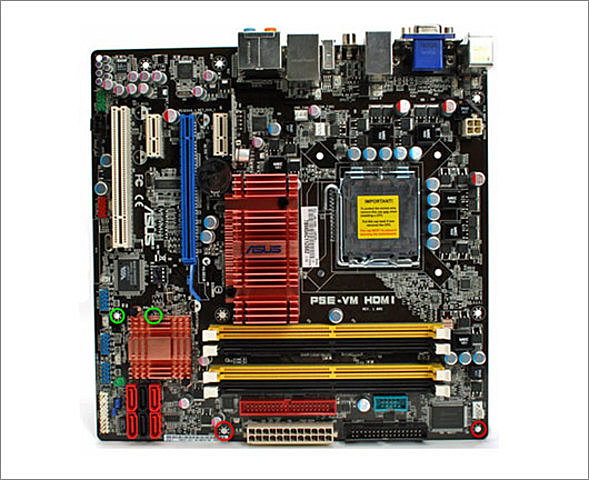

Estandar MicroATX
De tamaño reducido (24cm x 24cm como maximo). Este estandar es compatible con los productos ATX y posee sus mismos conectores. Posee la desventaja de tener hasta 4 puertos de expansion PCI en vez de tener los 7 puertos de una placa ATX. -

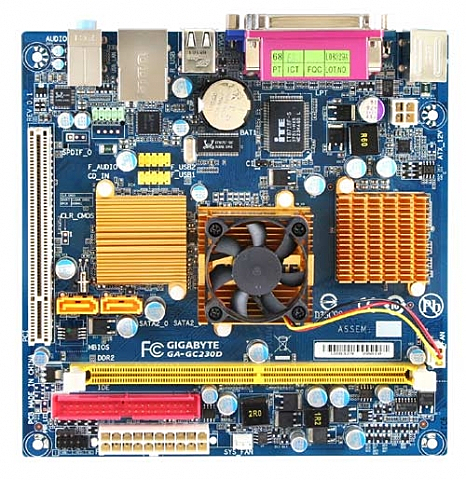

ITX TECNOLOGÍA EXTENDIDA E INTEGRADA
*tan sólo 170 mm x 170 mm.
*compatibles con la ATX.
*solamente disponen de una ranura de expansión PCI y una ranura para un módulo de memoria.
*son generalmente refrigeradas, a causa de su arquitectura de bajo consumo (ruidoso).
*son ideales para su uso como HTPC.
*integran todos los periféricos habituales: red, gráficos, conexión a la televisión, sonido 5.1, aceleración MPEG, USB, Firewire, etc -

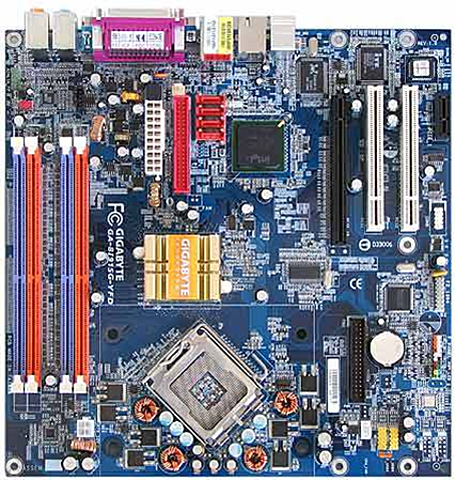

BTX TECNOLOGÍA BALANCEADA
fue diseñada para ofrecer un mejor enfriamiento y mayor flujo de aire dentro de los gabinetes de las computadoras.
prácticamente incompatible con el ATX.
*Las CPUs y las tarjetas gráficas consumen cada vez más y más potencia.
*tuvo muy poca aceptación por parte de fabricantes.
*emplearán PCI Express para el sistema gráfico. -

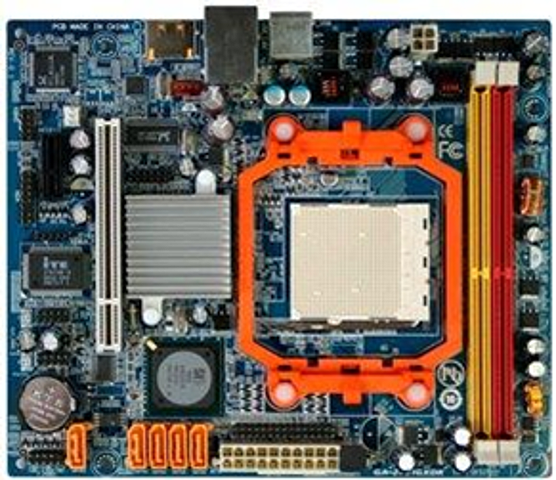

DTX
*eran destinadas a las PC de pequeño formato. (especialmente para HTPCs).
*es un estándar abierto, y es compatible con ATXcasos de factor de forma.
*2 ranuras de expansión en una placa base DTX.
*contienen uno PCI Express ranura y unoPCI slot. -

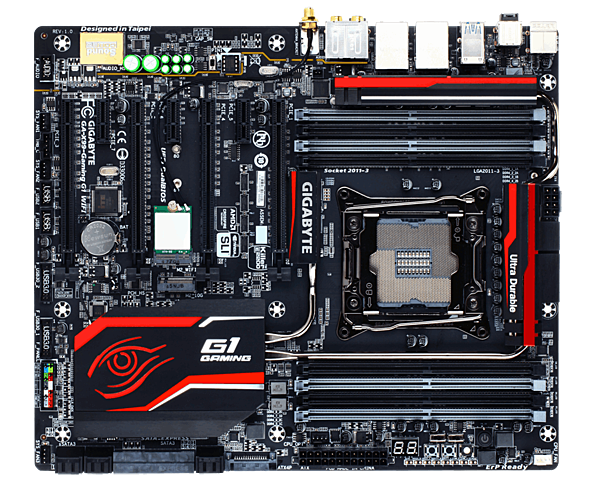

GA-X99-Gaming G1 WIF (ACTUALIDAD)
*4 Canal DDR4,8 DIMM.
*4-Way Gráficos con prima PCIe Carril.
*Tecnología M.2 dual con WIFI a bordo y la tarjeta SSD.
*chapado en oro para el zócalo de la CPU, módulos DIMM de memoria y ranuras PCIe.
*procesador de audio de cuatro núcleos Creative Sound Core3D.
*Puertos USB Dual DAC-UP.
*GIGABYTE DualBIOS ™ UEFI con puerto USB Q-Flash Plus.
