tipos de tarjeta madre

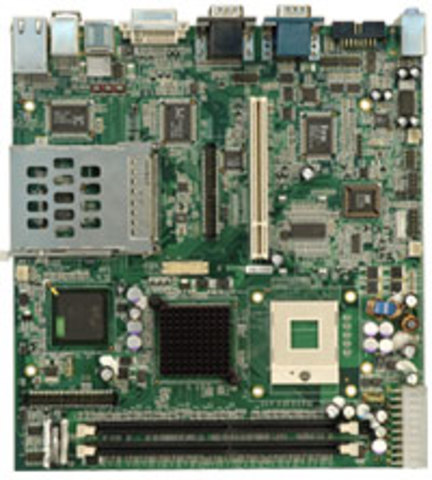

TARJETA XT (1983)

Dec 1, 1983

Es el formato de la placa base del PC de IBM modelo 5160, lanzado en 1983. En este factor
de forma se definió un tamaño exactamente igual al de una hoja de papel tamaño carta y un único conector externo para el teclado

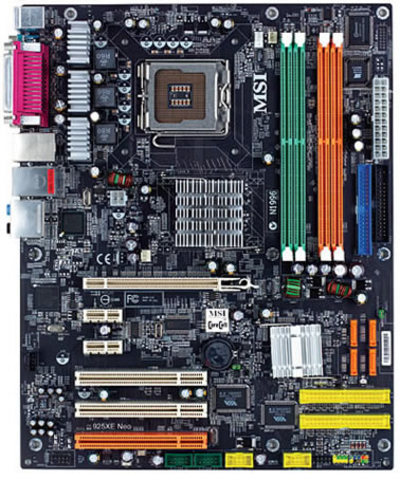

TARJETA AT (1985 a 1995)

Dec 1, 1985

uno de los formatos más grandes de toda la historia del PC (305 × 279–330 mm), definió
un conector de potencia formado por dos partes. Fue usado de manera extensa de 1985 a 1995.

• 1995 ATX 305 × 244 mm (Intel)

MicroATX: 244 × 244 mm

FlexATX: 229 × 191 mm

MiniATX: 284 × 208 mm

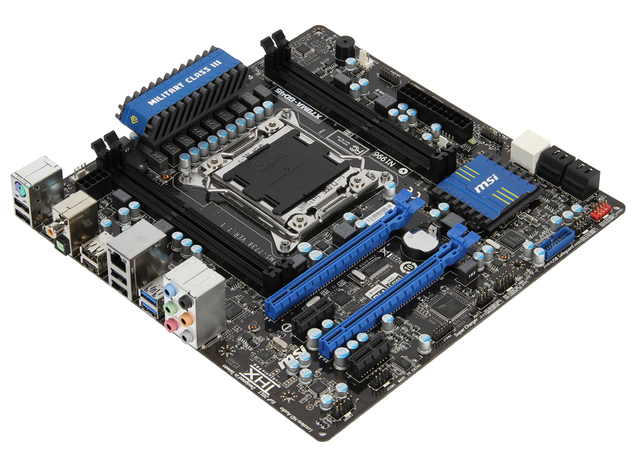

TARJETA ATX

Dec 1, 1995

creado por un grupo liderado por Intel, en 1995 introdujo las conexiones exteriores en la forma de un panel I/O y definió un conector de 20 pines para la energía. Se usa en la actualidad en la forma de algunas variantes, que incluyen conectores de energía extra o reducciones en el tamaño.

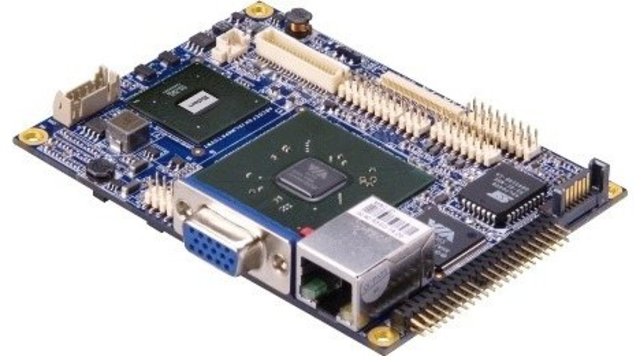

TARJETA ITX

Dec 1, 2005

con rasgos procedentes de las especificaciones microATX y FlexATX de Intel, el diseño de VIA se centra en la integración en placa base del mayor número posible de componentes, además de la inclusión del hardware gráfico en el propio chipset del equipo, siendo innecesaria la instalación de una tarjeta gráfica en la ranura AGP.

• 2005 [BTX] 325 × 267 mm (Intel)

Micro bTX: 264 × 267 mm

PicoBTX: 203 × 267 mm

RegularBTX: 325 × 267 mm

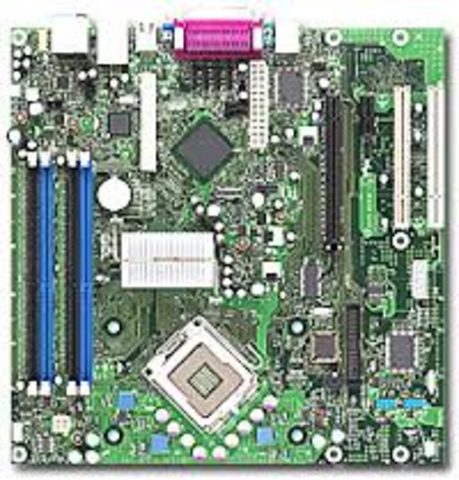

TARJETA BTX

Dec 1, 2007

retirada en muy poco tiempo por la falta de aceptación, resultó prácticamente
incompatible con ATX, salvo en la fuente de alimentación. Fue creada para intentar solventar los problemas de ruido y refrigeración, como evolución de la ATX.

• 2007 DTX 248 × 203 mm ( AMD)

Mini-DTX: 170 × 203 mm

Full-DTX: 243 × 203 mm

TARJETA DTX

Dec 1, 2007

destinadas a PCs de pequeño formato. Hacen uso de un conector de energía de 24
pines y de un conector adicional de 2x2.
