Creación del Ethernet
En 1973 se creó el Ethernet, pero hasta 1978 no se patentó, usaba un cable coaxial de 2,85Mbit/s en una topología de bus. -
IEEE 802.3

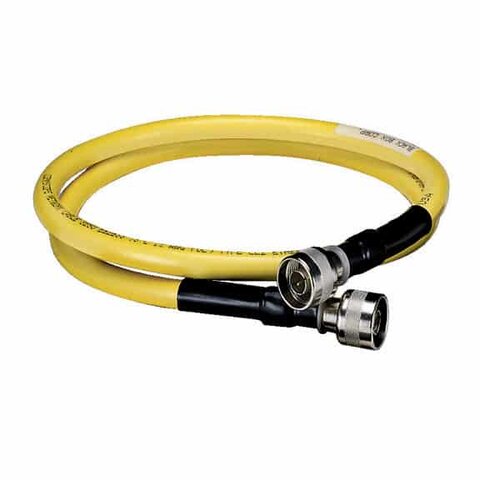

10BASE5, es conocida como Thick Ethernet. Características:
Cable coaxial RG8, RG9 o RG11
Conector tipo AUI
Velocidad de 10 Mbit/s
Topología tipo Bus
Hasta 500m para cada segmento
Máximo 100 nodos por segmento Ventajas:
Es posible usarlo para distancias largas
Tiene inmunidad alta a las interferencias
Es muy simple Inconvenientes:
Inflexible. Es difícil realizar cambios en la instalación
Intolerancia entre nodos para averiguar cuál falla -
IEEE 802.3a
10BASE2, conocido como cheapernet, thin Ethernet, thinnet, y ThinWire. Caracteristicas:
Cable tipo coaxial, más fino que en 10BASE5
Conector BNC
Velocidad de 10Mbit/s
Longitud máxima de segmento 185m
Máximo 30 nodos por segmento Ventajas:
Instalación sencilla debido a menor tamaño del cable
Bajo coste
No requiere de Hubs Inconvenientes:
Solo puede transmitir una estación a la vez
Tamaño de la red es más pequeño que en 10BASE5
Difícil de ampliar, requiere de la interrupción de la red -
IEEE 802.3i
10BASE-T Características:
Cable de pares trenzados no apantallado UTP
Conector tipo RJ-45
Topología tipo estrella
Velocidad de 10Mbit/s
Longitud máxima del segmento 100m Ventajas:
Permite codificación Polar, Unipolar y Bipolar Inconvenientes:
No se puede enviar con los datos una señal de sincronismo a no ser que se codifique. -
IEEE 802.3j
10BASE-F Características:
Cable tipo fibra óptica
Topología en estrella
Longitud del segmento 500m
Máximo 33 nodos por segmento
Velocidad de 10Mbit/s
Conector de Fibra Óptica Hay tres tipos:
10BASE-FL: Una variante actualizada del estándar FOIRL
10BaseFB: Dirigido a su uso en redes troncales. Hoy en desuso
10BaseFP: Dirigido a topologías en estrella de tipo pasivo. Nunca llegó a desarrollarse -
IEEE 802.3u

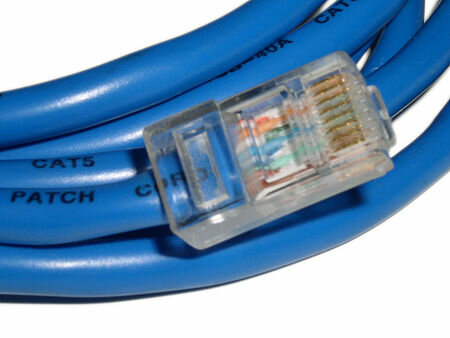

100BASE-TX, 100BASE-FX, 100BASE-T4 100BASE-TX:
Cable tipo 2pares UTP cat5, cat5e y cat6
Conector RJ-45
Velocidad de 100Mbit/s
Topología de estrella
Longitud máxima del segmento 100m 100BASE-FX:
Cabe de 2 Fibras Ópticas
Conector de Fibra Óptica
Velocidad de 100Mbit/s
Topología de estrella
Longitud máxima del segmento 100m 100BASE-T4(Fast Ethernet):
Cable de 4pares trenzados cat3 o superior
Topología de estrella
Longitud máxima del segmento 100m
Velocidad de 100Mbit/s
Conector RJ-45 -
IEEE 802.3z
1000BASE-X(Gigabit Ethernet por Fibra Óptica 1Gb/s) Tipos:
1000BASE-SX, 1000BASE-LX, 1000BASE-EX, 1000BASE-ZX, 1000BASE-CX 1000BASE-ZX:
Fibra monomodo(SMF)
Conector de fibra óptica
Longitud máxima del segmento 80Km
Señal Laser de onda 1550nm 1000BASE-LX:
Fibra monomodo(SMF)/multimodo(MMF)
Conector de fibra óptica
Longitud máxima del segmento 10Km
Señal Laser de onda 1310nm 1000BASE-SX:
Fibra multimodo(MMF)
Conector de fibra óptica
Longitud máxima del segmento 550m
Señal Laser de onda 850nm -
IEEE 802.3ab

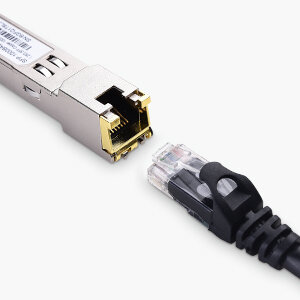

1000BASE-T(Gigabit Ethernet por UTP) Características:
Cable UTP de cat5e o superior
Velocidad de 1Gb/s
Longitud máxima del segmento 100m Ventajas:
Usa los cuatro pares de hilos del cable, transmitiendo simultáneamente en ambos sentidos y por cada uno de ellos. x8 la velocidad de modulación.
Es interoperable con 10BASE-T y 100BASE-TX Inconvenientes:
Aplicar sistema electrónico de cancelación de eco. -
IEEE 802.3ae
10GBASE-SR, 10GBASE-LR, 10GBASE-ER(Velocidad 10Gb/s en Fibra Óptica) 10GBASE-SR(Short Range):
Fibra multimodo
Longitud máxima del segmento 300m
Laser de onda 850nm 10GBASE-LR(Long Range):
Fibra monomodo
Longitud máxima del segmento 10Km
Laser de onda 1310nm 10GBASE-ER(Extended Range):
Fibra monomodo
Longitud máxima del segmento 40Km
Laser de onda 1550nm -
IEEE 802.3an

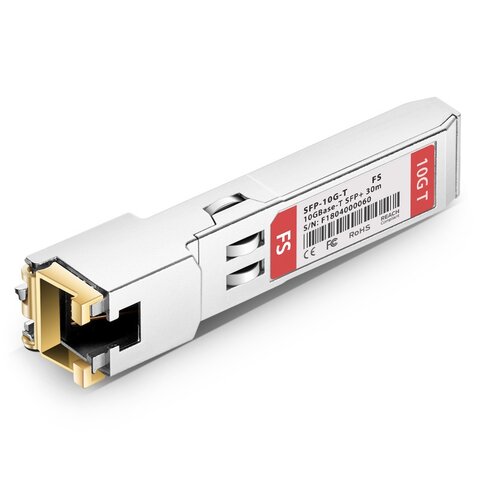

10GBASE-T
Características:
Cable UTP-6 / UTP-7 Cat-6/Cat-6a
Longitud máxima del segmento 100m
Conector RJ-45
Velocidad 10Gb/s Ventajas:
Es retrocompatible con 1000BASE-T
Selecciona automáticamente la velocidad de puerto adecuada al conectarse a un puerto GbE
Más barato que la Fibra Óptica Inconvenientes:
Muy pocos -
Period: to
IEEE 802.3bm, 802.3bq, 802.3bs, 802.3by, 802.3bz, 802.3ca, 802.3cc, 802.3cd
Se siguen investigando nuevas tecnologías para poder mejorar la transmisión de datos, tanto en Fibra Óptica como en par trenzado, algunos ejemplos son:- 100G/40G Ethernet para fibra óptica
- 25G/40GBASE-T
- Ethernet a 400 Gbit/s sobre fibra óptica utilizando múltiples líneas a 25G/50G
- Ethernet a 25 Gbit/s
- 2.5GBASE-T y 5GBASE-T
- 100G-EPON – 25 Gb/s, 50 Gb/s, y 100 Gb/s sobre redes ópticas pasivas
