Protección Radiología

  • Descubrimiento de los rayos X

    Descubrimiento de los rayos X
    Wilhelm Conrad Röntgen, un físico que de forma accidental estaba haciendo experimentos usando tubos de Crookes y se dio cuenta que unos raros rayos estaban atravesando el papel y también el metal. Esto provocó en él una profunda investigación durante muchas semanas.
  • Descubrimiento de la Radiactividad artificial

    Descubrimiento de la Radiactividad artificial
    Los Joliot-Curie habían descubierto que la radiactividad se puede producir artificialmente.Descubrieron que partiendo del aluminio, que tiene 13 protones y 14 neutrones, terminaron con fósforo-30 (15 protones y 15 neutrones). Pero el fósforo presente en la naturaleza, está constituido por una sola variedad atómica, el fósforo-31, con 15 protones y 16 neutrones. Así pues, habían descubierto el
    fósforo-30, el cual es un isótopo artificial que no se presenta en la naturaleza.

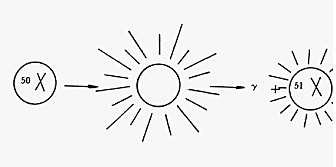

  • Que es la radioactividad artificial?

    Que es la radioactividad artificial?
    se produce cuando se bombardean ciertos núcleos estables con partículas apropiadas. Si la energía de estas partículas tiene un valor adecuado, penetran el núcleo bombardeado y forman un nuevo núcleo que, en caso de ser inestable, se desintegra después radiactivamente.El plomo es la sustancia que mayor fuerza de impenetración posee por parte de los rayos x y gamma.
  • Radioactividad natural y artificial

    Radioactividad natural y artificial
    La radioactividad es la emisión espontánea de partículas o radiaciones, o de ambas a la vez. Estas partículas y radiaciones proceden de la desintegración de determinados nucleidos que las forman. Se desintegran por causa de un arreglo en su estructura interna. Las partículas pueden ser alfa, beta o neutrones. Las radiaciones pueden ser gamma i captura K. Existen dos tipos de radioactividad: Radioactividad natural.
    Radioactividad artificial.
  • Radiactividad natural y su descubrimiento

    Radiactividad natural y su descubrimiento
    Descubierta en 1896 por el científico francés Henri Becquerel, mientras trabajaba con materiales fosforescentes. Materiales que brillan en la oscuridad después de la exposición a la luz, y sospechó que el brillo producido en los tubo de rayos catódicos por rayos X podría estar asociado con la fosforescencia. utilizo sales de uranio en la placa a y este envuelta en papel negro que causaron un ennegrecimiento de la placa.
  • Que es la radioactividad natural?

    Que es la radioactividad natural?
    La radiactividad natural es la radiactividad que se presenta en la naturaleza debido a las cadenas de elementos radiactivos naturales y de origen no antropogénico. Está presente constantemente en el medio ambiente. La radioactividad natural también puede aumentar en un foco por: Causas naturales. Por ejemplo, la erupción de un volcán.
    Causas humanas indirectas. Por ejemplo una excavación en el suelo para hacer los cimientos de un edificio. O la explotación de la energía nuclear.
  • Lesiones debido a la radiación

    Lesiones debido a la radiación
    Claurence Dally asistente de Thomas Edison en su trabajo con rayos X y fue una de las primeras víctimas de dermatitis por radiación y sus complicaciones médicas.
    La lesión que le había provocado la radiación en su mano izquierda no fue tratada de manera satisfactoria, pues se le realizaron varios injertos de piel y finalmente tuvieron que amputarle la mano izquierda. Posteriormente sufrió la aparición de una úlcera en su mano derecha la cual tuvo que ser también amputada
  • El primer tubo de vacío.

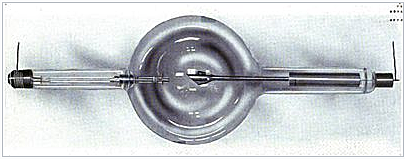

    El primer tubo de vacío.
    Es una válvula de vacío utilizada para la producción de rayos X, emitidos mediante la colisión de los electrones producidos en el cátodo contra los átomos del ánodo.
    El cátodo se encuentra a la izquierda, y el ánodo, a la derecha. Los rayos X se emiten hacia abajo.

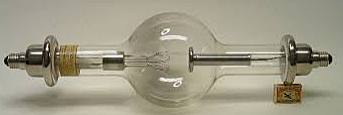

  • Ampolla con vacío

    Ampolla con vacío
    La ampolla de vidrio al vacío, que contiene el cátodo y el ánodo, que está recubierto por una carcasa protectora y aislante, para evitar el paso de la radiación dispersa y está rodeado de un sistema de refrigeración, para la dispersión del calor generado en los fenómenos de choque y frenado, entre los electrones y el ánodo.

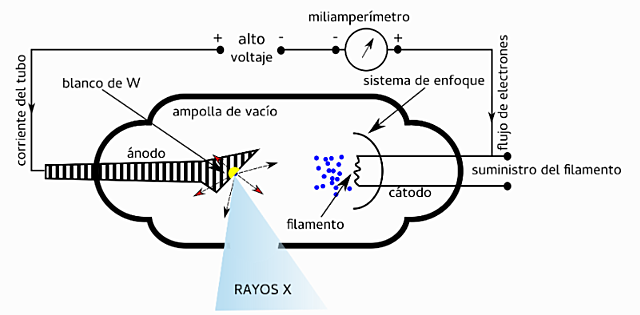

  • Tubo de rayos X

    Tubo de rayos X
    En 1911 se conoce como “tubo de rayos X” al lugar físico donde se genera esta radiación electromagnética, mediante un proceso en el cual los electrones acelerados son frenados al colisionar contra un material blanco.
  • Anodo

    Anodo
    El ánodo es un electrodo en el que se produce una reacción de oxidación, mediante la cual un material, al perder electrones, incrementa su estado de oxidación.
  • Cátodo

    Cátodo
    Cátodo. Es el electrodo negativo, donde los iones (átomos cargados eléctricamente) que se dirigen del ánodo (electrodo positivo)al cátodo, reciben el nombre de cationes, y los iones que se dirigen del cátodo al ánodo tienen el nombre de aniones
  • Generador de diferencia de potencial

    Generador de diferencia de potencial
    La diferencia de potencial: es el impulso que necesita una carga eléctrica para que pueda fluir por el conductor de un circuito eléctrico, esta corriente cesará cuando ambos puntos igualen su potencial eléctrico.
  • Generador de corriente

    Generador de corriente
    El generador es el sistema que proporciona la adecuada energía al tubo de rayos x.
    El generador está protegido en el interior de una gran caja metálica sellada y repleta con aceite.
    Contiene:
    El auto transformador.
    El transformador de bajo voltaje para el circuito del filamento.
    El transformador de alto voltaje para el circuito cátodo-ánodo.
    Los rectificadores para el circuito de alto voltaje.
  • Protección contra los Rayos X

    Protección contra los Rayos X
    En 1925 se reconoció la necesidad de cuantificar la exposición. En 1937 se determino el tiempo de exposición a los rayos x y radiación de una persona sana.En 1950, se creó la Comisión Internacional de Protección Radiológica (CIPR) y su organización afín, la Comisión Internacional de Unidades y Medidas Radiológicas (CIUMR), a partir de los comités ya existentes.
  • Magnitud, unidades y limitaciones de dosis de radiación

    La Comisión Internacional de Unidades y Medidas de la Radiación (ICRU) en 1925, se ocupa de la definición formal de las magnitudes y unidades radiológicas así como de desarrollar recomendaciones internacionalmente aceptables acerca del uso de dichas magnitudes y los métodos adecuados de medida.
  • Dosis absorbida en un órgano

    Dosis absorbida en un órgano
    Dosis absorbida en un órgano: relación entre la energía total
    de radiación absorbida por un órgano o tejido y la masa
    del mismo.
    Unidad: gray (Gy), equivalente a 1 julio/kg
  • Dosis equivalente en un órgano

    Dosis equivalente en un órgano: dosis de radiación absorbida
    en un órgano o tejido, ponderada según la efectividad
    relativa del tipo de radiación. El factor de ponderación varía
    entre 1 y 20. Unidad: sievert (Sv), equivalente a 1 julio/kg
  • Dosis efectiva

    Dosis efectiva: suma de las dosis equivalentes recibidas por
    todos los órganos y tejidos de una persona, ponderadas
    según la radiosensibilidad relativa de cada órgano o tejido. Unidad: sievert (Sv), equivalente a 1 julio/kg

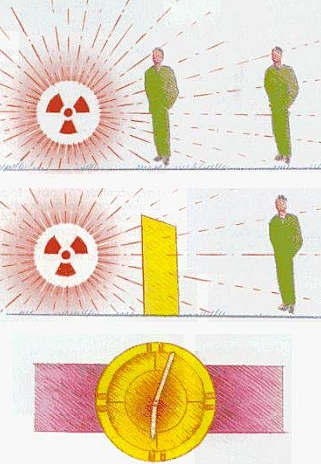

  • Dosis efectiva colectiva

    Dosis efectiva colectiva
    Dosis efectiva colectiva: se clasifica la población expuesta en
    varios grupos según la dosis efectiva media recibida y se
    define la dosis colectiva como la suma de los productos de
    las dosis efectivas medias en cada grupo por el número
    de personas que integran ese grupo. Unidad: sievert-persona (Svp)
  • Aplicación de radiación

    Aplicación de radiación
    La Comisión Internacional de Protección Radiológica (ICRP) establece que las estimaciones de riesgo asumidas, lo son únicamente con fines de protección y están ajustadas de forma
    tal que sean aplicables en la región de bajas dosis. Sus valores están en buen acuerdo con aquellos publicados por el UNSCEAR.
    En el año 1925 fue propuesto por primera vez un sistema de limitación de dosis. Estos límites, cuya denominación inicial fue “dosis de tolerancia”.
  • Exposición radiológica Personal Expuesto

    Exposición radiológica Personal Expuesto
    Personal profesionalmente expuesto
    1925 0,1 dosis eritema/año (equivale a 69 R/año para rayos X
    moderadamente duros - aproximadamente son 662 mSv/año (1)
    1928 100 R/año (equivale a unos 960 mSv/año)
    1934 60 R/año (equivales a unos 576 mSv/año)
    1949 0,3 rem/semana o 15 rem/año (equivale a 3 mSv/semana o 150
    mSv/año)
    1956 0,1 rem/semana o 5 rem/año (equivale a 1 mSv/semana o 50
    mSv/año)
    1977 50 mSv/año
    1990 100 mSv/5 años y 50 mSv/año
  • Comisión Internacional de Protección Radiológica (CIPR)

    Comisión Internacional de Protección Radiológica (CIPR)
    Sistema de protección radiológica, creada mediante recomendaciones y orientaciones en todos los aspectos de la protección contra las radiaciones ionizantes que puedan causar enfermedades graves y nocivos para la salud.
  • Desarrollo de las recomendaciones de la Comisión

    Desarrollo de las recomendaciones de la Comisión
    Las recomendaciones iniciales pretendían evitar los efectos con umbral, inicialmente de una manera cualitativa. Se necesitó un sistema para la medición de la dosis antes de que
    la protección pudiera cuantificarse y se pudieran definir límites de dosis. La tasa de dosis permisible recomendada era
    entonces 0,3 roentgen por semana de trabajo para los
    rayos X y las radiaciones y 1,5 roentgen por semana de trabajo para las radiaciones.
  • Intensificador De Imágenes

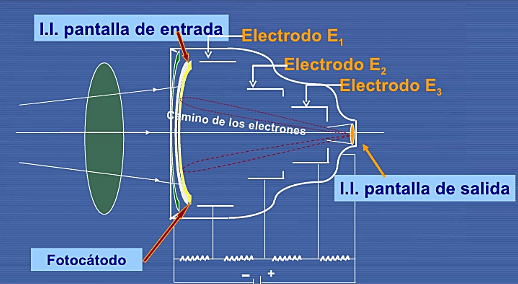

    Intensificador De Imágenes
    Con este descubrimiento se pudo lograr que la luminosidad de la imagen brindada por la pantalla radioscópica fuera tan clara como la observada en una pantalla de televisor permitiendo además el
    perfeccionamiento de las técnicas radiográficas de doble contraste, las angiografías, la aparición de las memorias analógicas y digitales, la técnica de sustracción (angiografo por sustracción digital).
  • Exposición radiológica Publico en general

    Público en general
    1952 0,03 rem/semana (equivale a 0,3 mSv/semana)
    1958 50 mSv/30 años
    1977 5 mSv/año
    1990 1 mSv/año
  • Recomendaciones de los años cincuenta

    Recomendaciones de los años cincuenta
    En 1953 la la Comisión Internacional de Unidades y Medidas Radiológicas recomendó que en los límites de exposición se
    tomara en consideración la energía absorbida por los
    tejidos e introdujo el rad (dosis de radiación absorbida).
    En 1954, introdujo el rem (roentgen equivalente humano) como unidad de dosis absorbida.
    1959 límites de dosis que no cause ninguna lesión corporal.
  • Recomendaciones de los años sesenta

    Recomendaciones de los años sesenta
    1964 se incluía el uso del factor de calidad (Q), el cual depende
    únicamente de la transferencia lineal de energía y no de la eficacia biológica relativa.
    1966 establecieron la necesidad de prevenir los efectos agudos de la radiación y limitar a un nivel aceptable el riesgo de cáncer y de anomalías genéticas en los descendientes de padres irradiados.
  • Exposición de trabajadoras embarazadas o amamantando

    Se reconoció además el aumento de la radiosensibilidad del feto y se recomendó que las mujeres en edad de procrear no estuvieran expuestas profesionalmente a más de 1,3 rem en un período de 13 semanas, y que todas las pruebas radiológicas del bajo vientre que
    no fueran imprescindibles se limitaran a los 10 días
    siguientes al inicio de la menstruación, en que el
    embarazo es improbable.

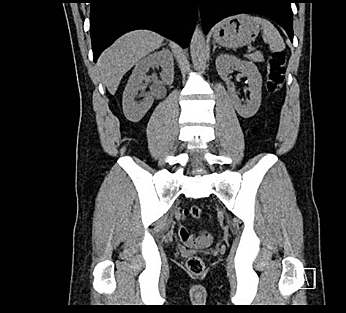

  • Tomografia Axial Computarizada

    Tomografia Axial Computarizada
    En 1972 se observa órganos nunca visualizados radiológicamente, se presenta el scanner y su técnica de la TAC. Se realizan estudios con medio de contraste endovenoso, permitiendo la observación de las vísceras solidas abdominales: Hígado, bazo, páncreas, riñones y no solola masa orgánica de ellos sino la estructura
  • Recomendaciones y objetivos de los años setenta

    Recomendaciones y objetivos de los años setenta
    La Comisión introdujo una nueva magnitud el
    equivalente de dosis para la limitación de los efectos estocásticos. Está fue definida como una suma ponderada de los equivalentes de dosis de distintos órganos y tejidos del cuerpo humano.
    1990 la Comisión redefinió las magnitudes de dosis
    relacionadas con el cuerpo.
  • Resonancia Magnetica Nuclear

    Resonancia Magnetica Nuclear
    La aparición de un nuevo método de mayor valor que la
    Tomografía Axial Computarizada TAC, se refería a la
    Resonancia Magnética Nuclear como productor de
    imágenes corporales, lo cual se hizo realidad a partir
    de 1980, un método de diagnóstico que eliminaba
    el uso de la radiación para el paciente, nos ofrece
    imágenes de alta resolución mediante cortes en
    cualquier dirección del espacio, es decir, sin necesidad de reconstrucción que en la Tomografía Axial
    Computarizada TAC
  • Protección radiológica en la actualidad

    Las últimas recomendaciones generales elaboradas por la CIPR sobre la protección radiológica datan de 1990 (1) y se ha anunciado su actualización para fines de 2006 o principios de 2007. Aunque no
    se esperan cambios sustanciales en cuanto a la filosofía de la protección radiológica, es posible que en las nuevas recomendaciones generales se modifique el énfasis que antes se ponía en algunos conceptos.
  • Riesgo de efectos heredables

    Riesgo de efectos heredables
    Las lesiones que la radiación puede inducir en el ADN son muy diversas y entre ellas se pueden mencionar las roturas de una o de las dos cadenas (roturas sencillas o dobles),recombinaciones, sustituciones de bases, deleciones, etc..A pesar de esto la a Comisión continúa incluyendo el riesgo de los efectos
    heredables en su sistema de protección radiológica para determinar las causa y efectos heredables que puede producir la radiación.
  • Riesgo de cáncer

    Riesgo de cáncer
    La acumulación desde 1990 de datos celulares y en animales de experimentación relacionados con la tumorigénesis inducida por radiación, ha fortalecido la visión de que los procesos de respuesta al daño del ADN en células únicas son de una importancia crítica en el desarrollo de un cáncer después de la exposición a radiación. La Comisión recomienda una dosis por debajo de alrededor de 100 mSv, un aumento de dosis producirá un incremento un desarrollar un cáncer o efectos heredables.
  • Efectos biológicos de la radiacion

    Efectos biológicos de la radiacion
    La mayoría de los efectos adversos para la salud por exposición a la radiación pueden agruparse
    en dos categorías generales:
    • efectos deterministas (reacciones tisulares nocivas) debidos principalmente a la muerte/defectos en el
    funcionamiento de las células tras dosis elevadas
    • efectos estocásticos, es decir, cáncer y efectos heredables implicando, bien el desarrollo de cáncer en
    los individuos expuestos debido a la mutación de células somáticas o una enfermedad heredable.

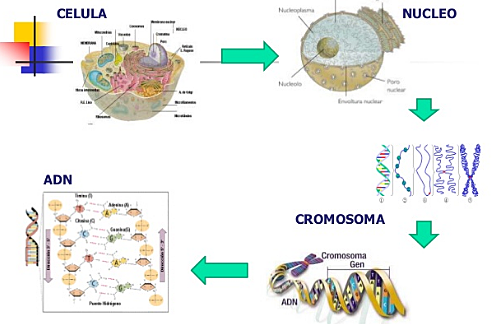

  • Efectos deterministas (reacciones tisulares nocivas)

    Efectos deterministas (reacciones tisulares nocivas)
    Los efectos deterministas se producen por la muerte de un número elevado de células de un tejido u órgano: La gravedad del efecto aumenta con la dosis de radiación. Existe una dosis umbral para que ocurra el efecto. Ocurren tras exposición a dosis relativamente altas de radiación.
  • Efectos estocásticos

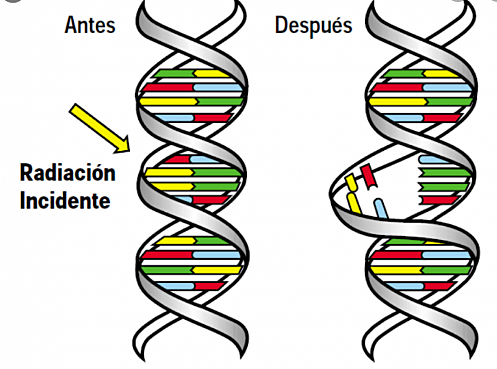

    Efectos estocásticos
    El efecto depende de la dosis de radiación, ya que un aumento en la exposición a radiación conduce a un aumento de la probabilidad de transformación de alguna célula del organismo y producir como por ejemplo el desarrollo de cáncer y las mutaciones genéticas.
