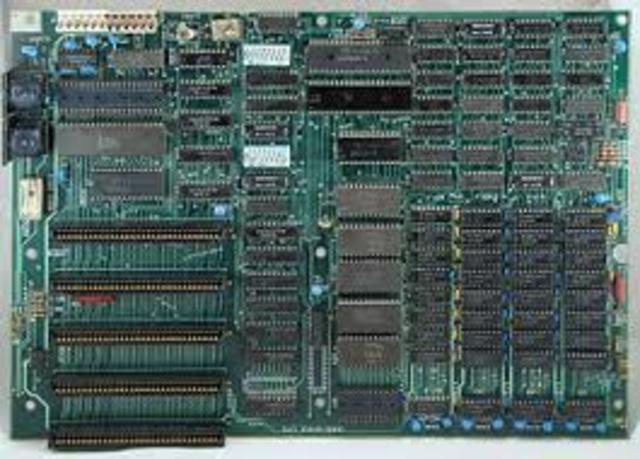

XT
Es el formato de la placa base del PC de IBM modelo 5160, lanzado en 1983. En este factor de forma se definió un tamaño exactamente igual al de una hoja de papel tamaño carta y un único conector externo para el teclado. -
AT
El factor de forma AT (Advanced Technology) es el formato de placa base empleado por el IBM AT y sus clones en formato sobremesa completo y torre completo. Su tamaño es de 12 pulgadas (305 mm) de ancho x 11-13 pulgadas de profundo. Fue lanzado al mercado en 1984. Este formato fue el primer intento exitoso de estandarización para las formas de placas base; antes de él, cada fabricante producía sus PC de formas diferentes haciendo casi imposible realizar intercambios de partes, actualizaciones de -
Smart module
Formato de placas base reducido creado por la compañía Digital-Logic. Se utiliza en sistemas embebidos y ordenadores de abordo. -
LPX
LPX (extensión de perfil bajo), originalmente desarrollado por Western Digital, un formato de placa base vagamente definidos (factor de forma), ampliamente utilizado en la década de 1990. Nunca hubo ninguna especificación LPX oficial, pero el diseño general presentado los principales puertos I / O montado en la parte posterior de la placa base (algo que luego fue adoptada por el factor de forma ATX) -

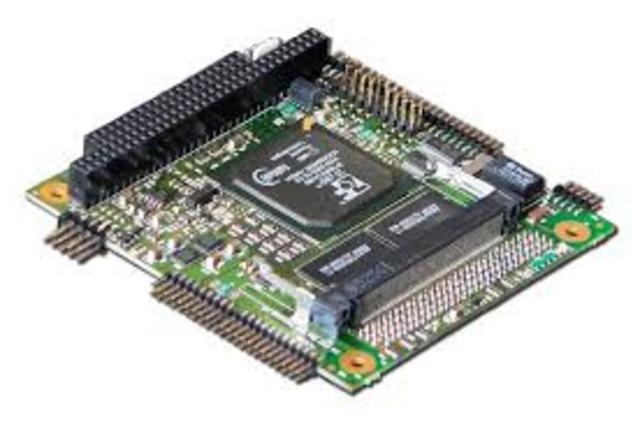

PC/104
PC/104 o PC104 es un estándar de ordenador embebido que define el formato de la placa base (form factor) y el bus del sistema.
A diferencia de la clásica arquitectura ATX y bus PCI que son usados en la mayoría de los ordenadores personales, el PC/104 está diseñado para aplicaciones específicas, como adquisición de datos o sistemas de control industrial.
los componentes se encuentran en módulos que son apilados unos encima de otros. El tamaño estándar es de 90.17 mm × 95.89 mm. -

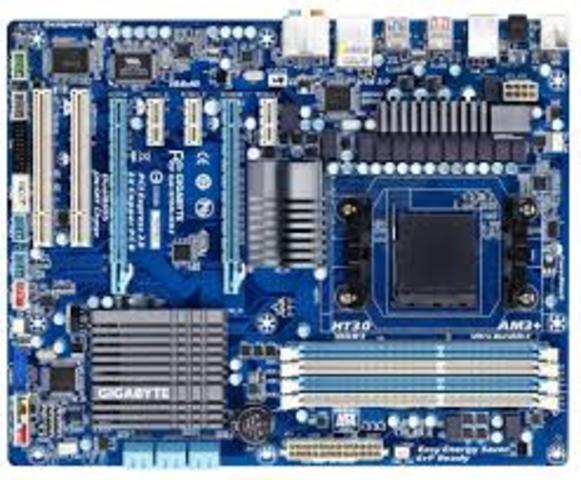

ATX
(Advanced Technology Extended) se desarrolló como una evolución del factor de forma de Baby-AT, para mejorar la funcionalidad de los actuales E/S y reducir el costo total del sistema. Este fue creado por Intel en 1995. Fue el primer cambio importante en muchos años en el que las especificaciones técnicas fueron publicadas por Intel en 1995 y actualizadas varias veces desde esa época, la versión más reciente es la 2.2 publicada en 2004. -

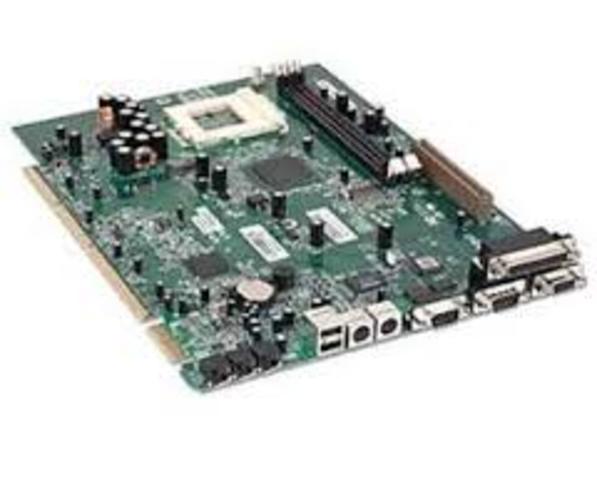

NLX
La placa madre NLX aparece en 1997 diseñado por Intel en colaboración por IBM, es un diseño nuevo de tarjeta madre que incluye las mejoras y ventajas del ATX, los conectores del puerto serie, paralelo, teclado, ratón etc. están colocados en la parte posterior de la tarjeta madre. Soporte para las nuevas tecnologías tales como AGP, USB para permitir fácil acceso a los componentes. -
FORMATO PROPIETARIO
Un formato propietario o cerrado es un formato de archivo protegido por una patente o derechos de autor. Tales restricciones típicamente intentan prevenir la ingeniería inversa; si bien la ingeniería inversa en los formatos de archivo con propósitos de interoperabilidad generalmente es legal, según la creencia de quienes la practican. Las posiciones legales difieren conforme al país, entre otras cosas, en lo que se refiere a las patentes de software. -

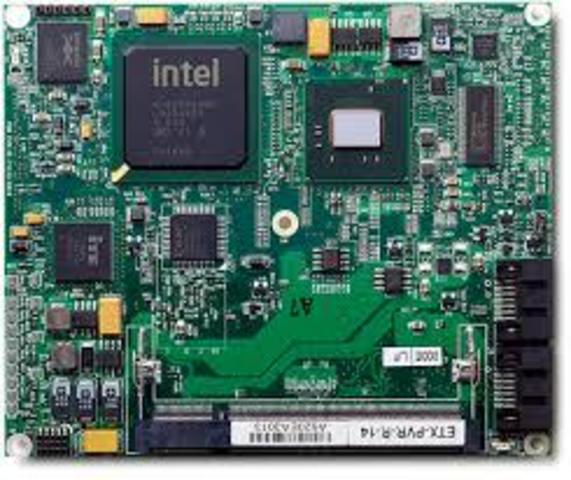

ETX
ETX, standar de tecnología integrada extendida, es una placa altamente integrada y compacta (95 x 125 mm) de ordenador en un módulo (COM). Desarrollado por Kontron (antes JUMPtec *) a principios de 2000. -
UTX
88x108 mm. Used in embedded systems and IPCs. Requires a baseboard. -
BTX
El estándar BTX (Balanced Technology Extended) fue creado por Intel, como evolución del ATX en 2004 para intentar solventar los problemas de refrigeracion que tenian algunos procesadores. El formato BTX es prácticamente incompatible con el ATX, salvo en la fuente de alimentación (es posible usar una fuente ATX en una placa BTX) -

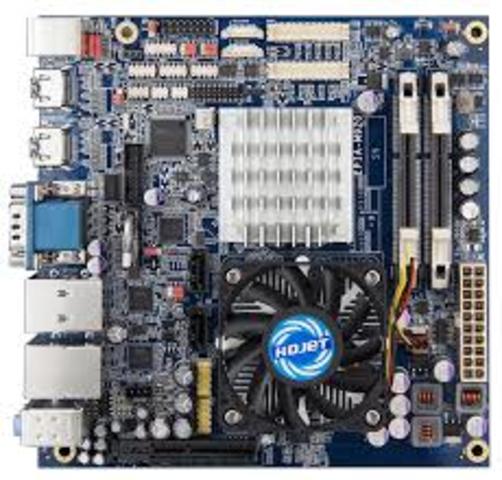

Mini-ITX
Mini-ITX propone unas dimensiones muy reducidas de placa base, tan sólo 170 mm x 170 mm (6,7 in x 6,7 in): aproximadamente el tamaño de un lector de CD. Se trata de unas dimensiones inferiores a su antecesor micro-ATX. A pesar de ello, no es el formato más reducido existente en el mercado ya que, posteriormente, VIA definió el formato nano-ITX y Pico-ITX -

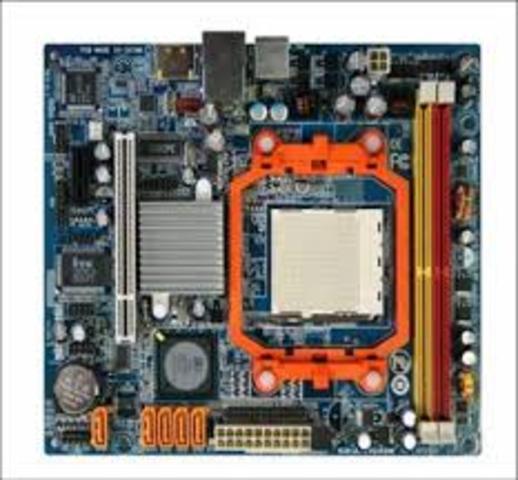

DTX
El factor de forma DTX es una variación de la especificación ATX diseñado especialmente para PCs de pequeño tamaño (sobre todo para HTPCs) con unas dimensiones de 8,0 por 9,6 pulgadas (203 mm x 244 mm.). AMD anunció su desarrollo el 10 de enero de 2007.
