Placas Base

By carlos_pc09

  • IMB PC y XT

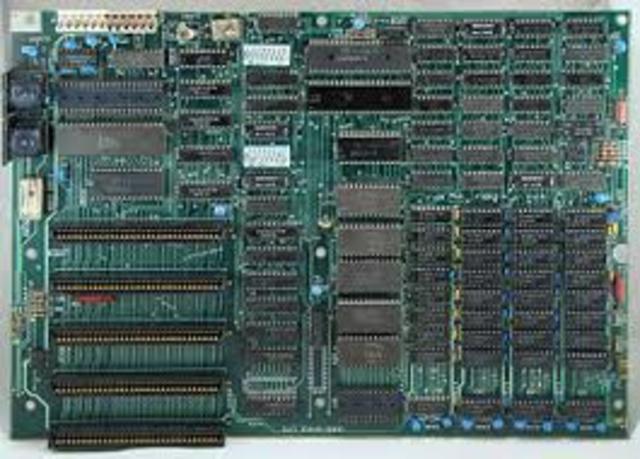

    IMB PC y XT
    El tamaño de esta placa base era de 228,6 x 330.2 mm. Asimismo,dicha placa base apenas contaba con conectores para el teclado y para cintas y tenía una memoria limitada a 256k,sin posibilidad de ampliación.

  • Full­ Size AT

    Full­ Size AT
    Dicho formato no era más que una XT con un nuevo procesador de 16 bits y con un bus de 16 bits.  Para introducir estas mejoras,IBM,tuvo que aumentar el tamaño de la placa base,por lo que esta pasó a medir 304,8 x 350.52 mm.

  • Baby­AT

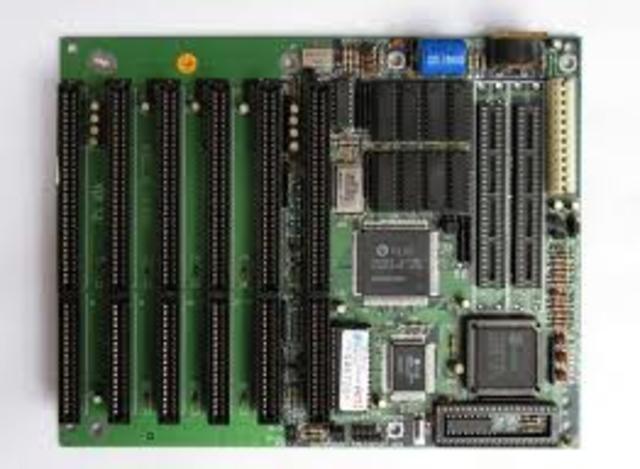

    Baby­AT
    En un principio dicha placa base fue bautizada  por IBM como XT­286,lo que causó una gran
    confusión,ya que mucha gente asoció “XT” a la ya por entonces,antigua tecnología de 8 bits.

  • LPX

    LPX
    A este tipo de placas se les colocaba una tarjeta en el centro (llamada
    “riser card”) y a dicha tarjeta se le conectaban las distintas tarjetas PCI o ISA,lo que permitía un
    ahorro significativo de tamaño (330x229 mm) .

  • ATX

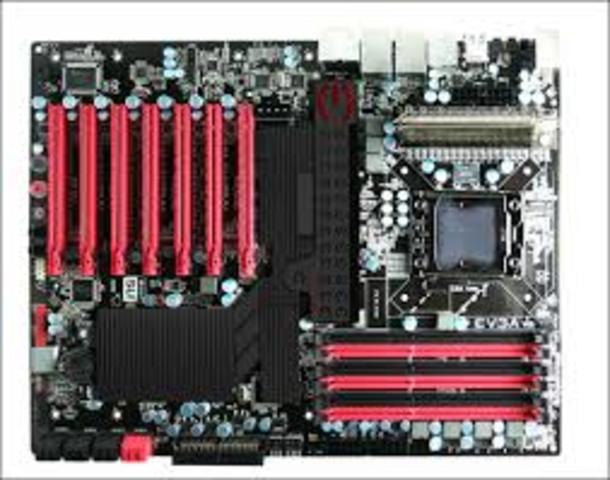

    ATX
    Significó una revolución en el diseño de
    placas base desde el formato Baby­AT. Intel publicó las especificaciones del formato,lo que propició
    que dicho tipo de placa se extendiera rápidamente y se convirtiera en el formato más popular hasta
    nuestros días.

  • NLX

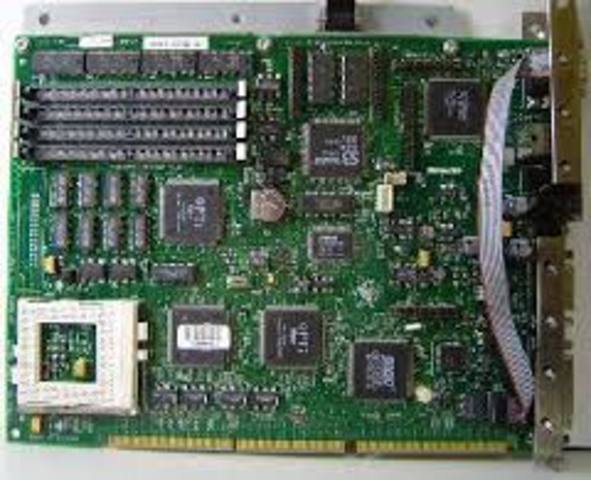

    NLX
    A diferencia de
    LPX,las especificaciones del formato NLX son abiertas,lo que da como resultado total
    compatibilidad a la hora de cambiar de placa entre distintos fabricantes de la misma,así como de
    cambiar algún componente en particular.

  • micro­ ATX

    micro­ ATX
    El tamaño de una placa base micro­ATX es de
    244x244 mm como máximo siendo como mínimo de 171,45 mm x 171,45 mm.Este hecho permite la reducción del chasis y de la
    fuente,lo que,como ya hemos mencionado, permite unos sistemas de menor coste.

  • WTX

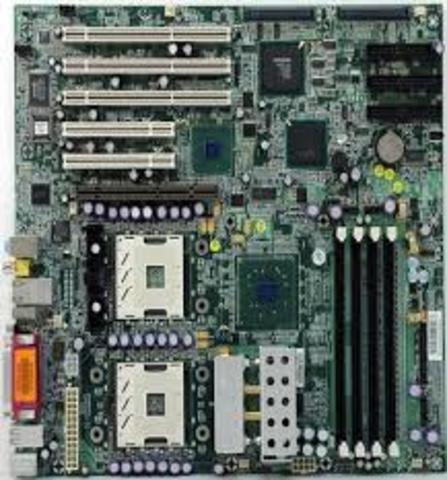

    WTX
    Las placas WTX tienen un tamaño máximo de 356x425 mm,el gran aumento de tamaño con
    respecto a ATX permite proporcionar soporte para varios procesadores así como diferentes
    componentes requeridos en una estación de trabajo o servidor.

  • Flex ­ATX

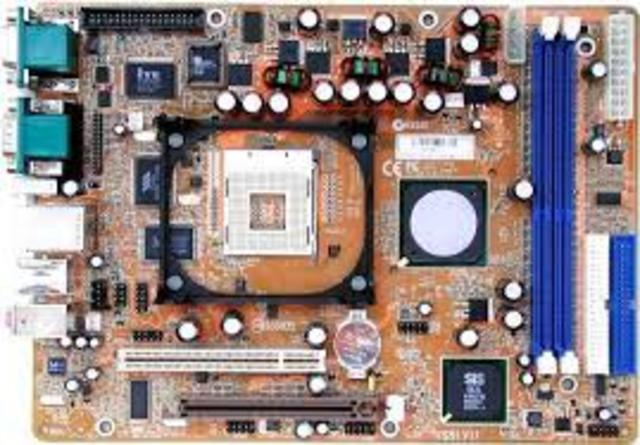

    Flex ­ATX
    El formato flex­ATX tiene un tamaño máximo de 229x191 mm,pudiendo ser mucho más pequeño
    siempre y cuando se ajuste al tamaño de una caja flex­ATX así como de los conectores de la placa
    con los distintos dispositivos.

  • ITX y mini­ ITX

    ITX y mini­ ITX
     El formato ITX no era más que una ligera variación del formato flex­ATX,siendo un 6% más pequeño (215
    x191mm). La diferencia con respecto al flex­ATX no era significativa por lo que los fabricantes no
    apostaron por ITX.

  • BTX

    BTX
    Se desarrolló con la idea de satisfacer las
    demandas de refrigeración y energía de los nuevos procesadores,así de como sustituir al formato
    ATX.
