Línea del tiempo de la plataforma Arduino

By facebooker_3455864677851383

  • Arduino Serial

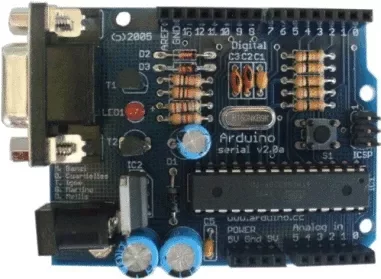

    Arduino Serial
    El Serial en Arduino, se refiere a un puerto que se utiliza para comunicar dos dispositivos digitales. Se usan dos pines, RX y TX.

    * Estos puertos consisten de dos pines llamados RX y Tx. Por lo general los datos a enviar estan codificados en caracteres.

    *Aplicaciones
    -> Comunicar dos Arduino entre sí.
    -> Comunicar el Arduino con la PC y, además de la Terminal serie, tenga acceso a las aplicaciones que se ejecutan en la PC.
    *Portaba el microcontrolador Atmel 8 bits

  • Arduino Mini

    Arduino Mini
    • Esta tarjeta está diseñada para ser montada y usada en una protoboard.
    • Adecuada para prototipos pequeños y de volúmenes pequeños.
    • Es la tarjeta más barata dentro de este grupo. *Caracteristicas -> Tiene 14 pines digitales de entradas / salidas. -> 8 entradas analógicas -> Un oscilador de cristal de 16 MHz -> Flash Memory 32 KB ( 2 KB bootloader) SRAM 2 KB EEPROM 1 KB -> Velocidad reloj 16 MHz

  • Arduino Bluetooh

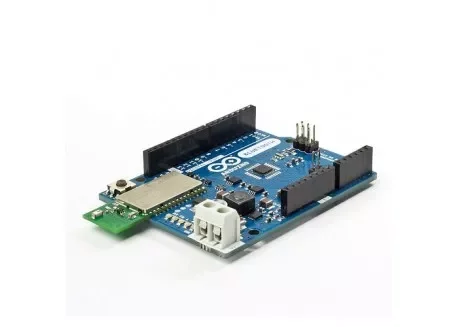

    Arduino Bluetooh
    • Se basa en un microcontrolador Arduino ATMega328 junto con un módulo Bluetooth incorporado Bluegiga WT11.
    • Soporta comunicación de datos de forma inalámbrica aunque no puede transmitir audio. *Caracteristicas -> Microcontrolador: ATmega328 -> Alimentación de entrada: 2.5-12 V -> Pines digitales I/O: 14 (6 con PWM) -> Entradas analógicas: 6 -> Memoria Flash: 32 KB (2 KB usados por el bootloader) -> EEPROM: 1 KB -> Velocidad de reloj: 16 MHz -> Módulo Bluetooth 2.1: WT11i-A-AI4

  • Arduino Lilypad

    Arduino Lilypad
    • Consistente en un ATmega 328 con el gestor de arranque Arduino y un mínimo número de componentes externos para mantenerlo lo más pequeño y simple posible.
    • La tarjeta funciona desde 2 a 5 V.
    • LilyPad fue diseñado de manera creativa para que tengan grandes pads de conexión que le permiten ser cosidas a cualquier prenda.
    • Varias entradas, salidas, formas de alimentación y sensores están disponibles para su uso.

  • Arduino Diecimila

    Arduino Diecimila
    • Es una placa de microcontrolador basada en el ATmega168.
    • Tiene 14 pines de entrada/salida digital
    • 6 entradas analógicas.
    • Un oscilador de cristal de 16 MHz.
    • Una conexión USB.
    • un conector de alimentación.
    • El resto de características son similares al más moderno UNO que se ha sacado al mercado para sustituir a estos diseños más primitivo.

  • Arduino Nano

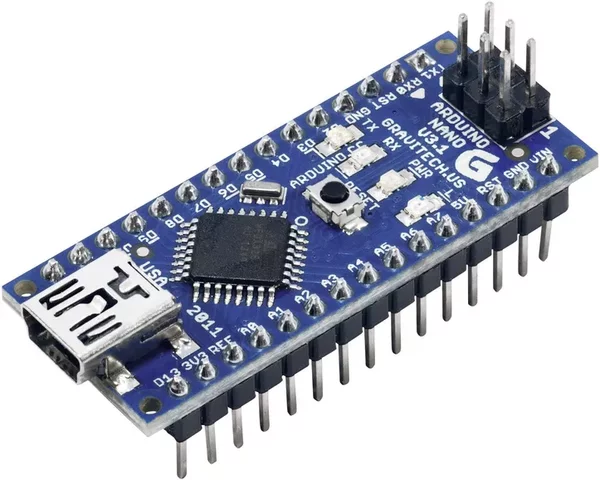

    Arduino Nano
    • Es una pequeña, pero poderosa tarjeta basada en el ATmega328.
    • Posee las mismas funcionalidades que un Arduino UNO. *Caracteristicas -> Microcontrolador: ATMega328. -> Memoria Flash: 32 KB -> EEPROM: 1KB -> Frecuencia de trabajo: 16 MHz *Ventajas -> El software que posee es muy sencillo de utilizar. *Desventajas -> La menor cantidad de los puertos tanto para entrada como para salida. -> posee una menor cantidad de memoria flash.

  • Arduino Pro

    Arduino Pro
    • Microcontrolador ATMega168 o ATMega328
    • Pines laterales de conexión del UART
    • Regulador 3.3V incorporado
    • Protegido contra inversión de polaridad
    • Alimentación: DC de 3.3V a 12V
    • Protección en caso de cortocircuito *Conmutador de ON/OFF

  • Arduino Pro Mini

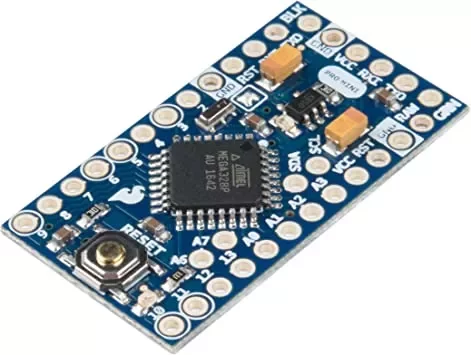

    Arduino Pro Mini
    • Es una tarjeta pequeña, perteneciente a la gran familia Arduino.
    • Está orientada a proyectos de uso corporal.
    • Esta tarjeta está dirigida a usuarios que requieran trabajar con sensores que usen tensiones de 3,3V.
    • Para programar el Arduino Pro Mini se requiere de un FTDI Basic Breakout a 3,3V *Caracteristicas -> Microcontrolador ATmega328 funcionando a 8MHz -> 14 entradas/salidas digitales. -> Soporta auto-reset para carga de Sketch con FTDI

  • Arduino Mega

    Arduino Mega
    • Es una marca de microcontroladores mundialmente conocida por los amantes de la electrónica, la programación y la robótica. -Caracteristicas -> Microcontrolador ATmega2560 -> Memoria Flash: 256 KB (8KB usados por el bootloader) -> SRAM: 8KB -> EEPROM: 4KB -> Clock Speed: 16 MHz -> Posee 54 pines digitales que funcionan como entrada/salida. -> 16 entradas análogas, un cristal oscilador de 16 MHz, una conexión USB, un boton de reset y una entrada para la alimentación de la placa.

  • Arduino Mega2560

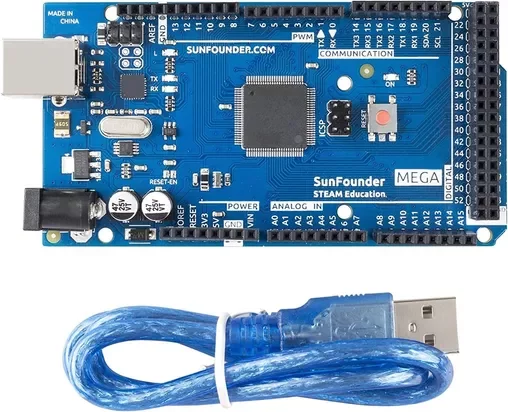

    Arduino Mega2560
    • Es una placa de desarrollo basada en el microcontrolador ATmega2560.
    • Esta placa pertenece a la extensa familia de placas Arduino, siendo junto al Arduino UNO de las más representativas. -->Características<-- ->256 kB de memoria FLASH ->8 kB de memoria SRAM ->4 kB de memoria EEPROM ->Frecuencia máxima 16 MHz ->Voltaje de operación máximo 6.0 V

  • Arduino Fio

    Arduino Fio
    • Es una placa diseñada por Shigeru Kobayashi, basado en el diseño original de LiyPad. -->Características<-- ->ATmega328V funcionando a 8MHz ->Arduino Bootloader ->XBee socket ->Compatible con baterías de polímero de liteo ->Cargador LiPo MCP73831T ->Reset Button ->On/Off Switch ->Status/Charge/RSSI LEDs ->Mejoras en el diseño de la placa y esta oficialmente soportado por la comunidad Arduino.

  • Arduino Uno

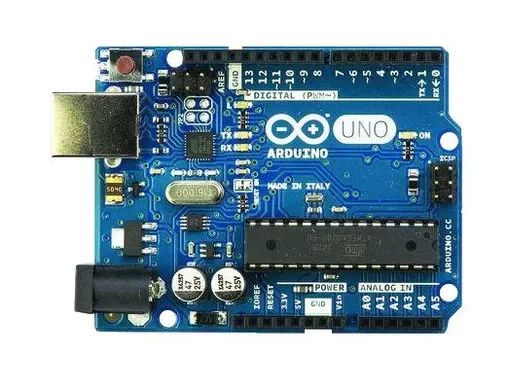

    Arduino Uno
    • Tiene 14 pines de entrada/salida digital (de los cuales 6 se pueden usar como salidas PWM), 6 entradas analógicas, un resonador cerámico de 16 MHz (CSTCE16M0V53-R0), una conexión USB, un conector de alimentación, un cabezal ICSP y un botón de reinicio. -->Características ->Microcontrolador: ATmega328P ->Código abierto ->Flexibilidad y versatilidad ->Amplica compatibilidad ->Lenguage de programación de fácil compresión ->Bajo presio ->Re-usabilidad ->Gran comunidad de desarolladores

  • Arduino Micro

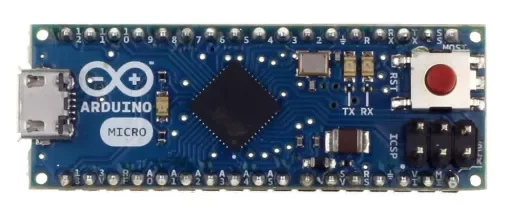

    Arduino Micro
    Micro es una placa de microcontrolador basada en ATmega32U4 (hoja de datos), desarrollada en conjunto con Adafruit.
    -->Características<--
    ->Tiene 20 pines de entrada/salida digital
    ->Un osilador de cristal de 16 MHz
    ->Una conexión micro USB
    ->Botón de reinicio
    ->Microcontrolador ATmega32U4
    ->Voltaje de funcionamiento 5V
    ->Memoria flash 32 KB
    ->SRAM 2.5 KB
    ->EEPROM 1KB

  • Arduino Lylipad

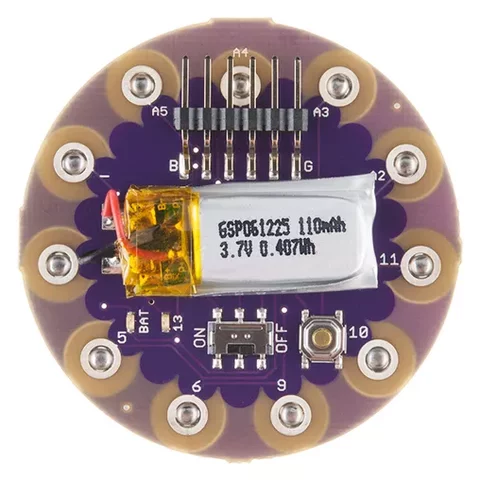

    Arduino Lylipad
    El LilyPad Arduino SimpleSnap es una placa de microcontrolador diseñada para dispositivos portátiles y textiles electrónicos.
    -->Características<--
    ->Microcontrolador ATmega328
    ->Voltaje de funcionamiento 2.7 - 5.5 V
    ->Pines I/O digitales 9 (de los cuales 5 proveen salida PWM)
    ->Pines de entrada análogas 4
    ->Corriente DC por cada pin I/O 40 mA
    ->Memoria Flash 32 KB de los cuales 2 KB son utlizados para el bootloader
    ->SRAM 2 KB
    ->EEPROM 1KB
    ->Velocidad de reloj 8 MHz

  • Arduino Due

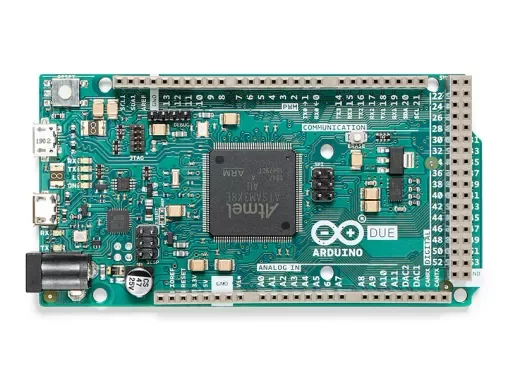

    Arduino Due
    • Es la primera placa Arduino basada en un microcontrolador de núcleo ARM de 32 bits. -->Características<-- ->Microcontrolador AT91SAM3X8E ->Voltaje de funcionamiento 3,3 V ->Voltaje de entrada (recomendado) 7-12V ->Voltaje de entrada (límites) 6-16VPines de E/S digital ->Pines de entrada analógica 12 ->Pines de salida analógica 2 (DAC) ->Corriente de salida de CC total en todas las líneas de E/S 130 mA ->Memoria Flash 512 KB ->SRAM 96 KB ->Velocidad de reloj 84 MHz

  • Arduino Esplora (2013-2015)

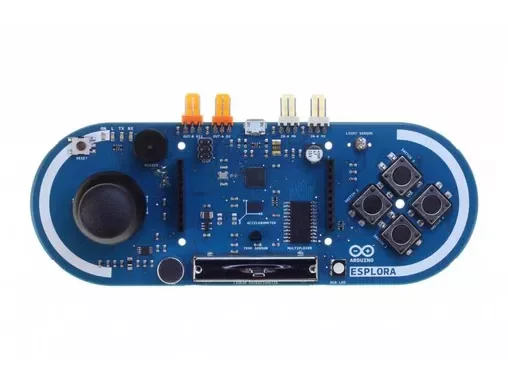

    Arduino Esplora (2013-2015)
    • Es una placa de microcontrolador derivada del Arduino Leonardo.
    • Esplora se diferencia de todas las placas Arduino anteriores en que proporciona una serie de sensores incorporados y listos para usar integrados para la interacción.
    • Es ideal para aquellos que quieran aprender sobre la electronica. ->Características ->Microcontrolador ATmega32U4 ->Voltaje de funcionamineto 5V ->Memoria flash 32 KB ->SRAM 2.5 KB ->EEPROM 1KB ->Velocidad del reloj 16 MHz

  • Arduino Robot (2013- 2015)

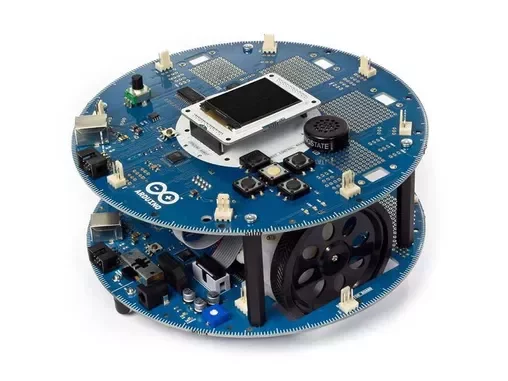

    Arduino Robot (2013- 2015)
    • Es el primer Arduino oficial sobre ruedas.
    • El robot tiene dos procesadores.
    • La placa de motor controla los motores, y la placa de control lee los sensores y decide cómo operar.
    • Cada una de las placas es una placa Arduino completa programable mediante el IDE de Arduino. -->Características ->Microcontrolador ATmega 32U4 ->Voltaje de funcionamiento 5V ->Pines de E/S digitales 5. ->Canalaes de entrada analógica 4 ->Memoria Flash 32 KB ->EEPROM 1KB ->EEPROM 512 Kbit ->Teclado 5 teclas

  • Arduino Yun (2013-2015)

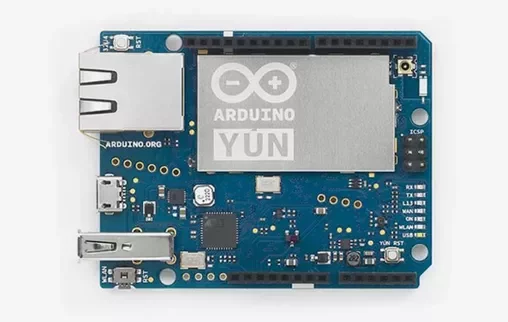

    Arduino Yun (2013-2015)
    • Arduino Yún es una placa de microcontrolador basada en ATmega32u4 y Atheros AR9331. -->Caracteríticas<-- ->Microcontrolador ATmega32U4 ->Voltaje de funcionamiento 5V ->Pines de E/S 20 ->Salida PWM 7 ->Pines de E/S analógica 12 ->Memoria flash 32 KB ->SRAM 2.5 KB ->EEPROM 1 KB

  • Arduino Zero (2013-2015)

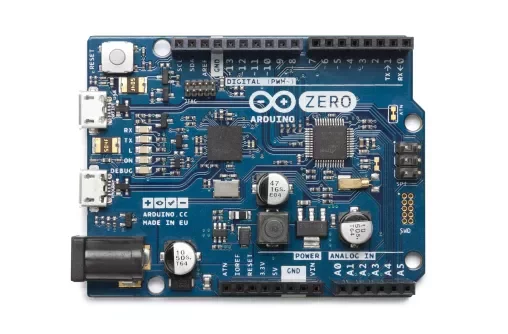

    Arduino Zero (2013-2015)
    • The Zero es una extensión simple y poderosa de 32 bits de la plataforma establecida por la ONU.
    • -->Características<-- ->Microcontrolador ATSAMD21G18, ARM CORTEX M0+ de 32 bits ->Voltaje de funcionamiento 3.3V ->Pienes de E/S 20 ->Pines de entrada analógica 6 ->Pines de salida analógica 1 ->Memoria flash 256 KB ->SRAM 32 KB
