LINEA DE TIEMPO SOBRE LA HISTORIA DE LOS INSTRUMENTOS OPTICOS Patty Yolanda Lorenzo Pablo.
By Patty Pablo
-
3000 BCE
TOPÓGRAFO.
Remontándonos alrededor del año 3000 a. de C. los babilonios y egipcios utilizaban ya cuerdas y cadenas para la medición de distancias. -
1400 BCE
TOPÓGRAFO.
Aunque no existe a ciencia cierta un inventor de la topografía, se estima que los antiguos egipcios y los griegos de la era clásica la practicaron con fruición, siendo como eran importantes constructores. Actualmente se desconoce el origen exacto de la topografía. Se cree que los primeros trabajos topográficos se hicieron en Egipto, ya que existen representaciones en muros y tablillas. En 1400 a.C. -
560 BCE
TOPÓGRAFO.
Hasta el 560 a. de C. no se tienen referencias de nueva instrumentación hasta que Anaximandro introdujo el "Gnomon".
La "dioptra" o plano horizontal para la medición de ángulos y nivelación tenía su principio en un tubo en U con agua, el cual servía para horizontalizar la plataforma.
Por otro lado Herón mencionaba la forma de obtener un medidor de distancias por medio de las revoluciones de una rueda. -
150 BCE
TOPÓGRAFO.
Ptolomeo, hacia el año 150 a. de C. descubrió el cuadrante aplicándolo a observaciones astronómicas. Se puede considerar como antecesor del teodolito a el astrolabio de Hiparco. -
1300
TOPÓGRAFO.
La instrumentación topográfica ha variado y avanzado a la par de la electrónica. Podemos recordar las cadenas y cuerdas que los babilonios y egipcios usaban en el año 3000 a. de C., el avance que supuso el Nomon y la dióptria, la introducción de la medida indirectas de distancias sobre el año 1300, el lento y costoso perfeccionamiento de los anteojos y de la medición angular han dado su fruto y resultado. -
TOPÓGRAFO.
En 1720 se construyó el primer teodolito como tal, este venia provisto de cuatro tornillos nivelantes, cuya tutoría es de Jonathan Sisson (numero de tornillos que casi hasta la actualidad, se siguen usando en los teodolitos americanos). -

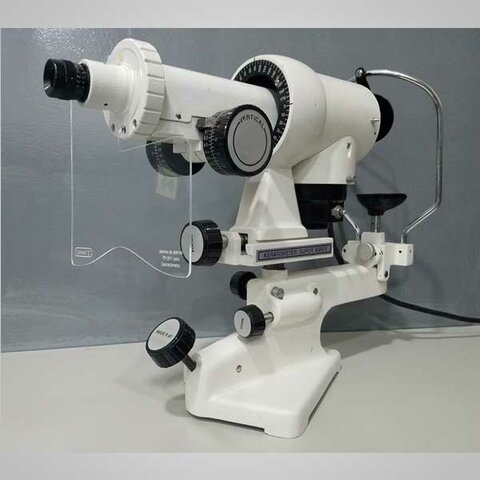

QUERATÓMETRO.
El primer instrumento que podría reconocerse como un queratómetro fue construido a fines del siglo XVIII por Jesse Ramsden (1735-1800). -

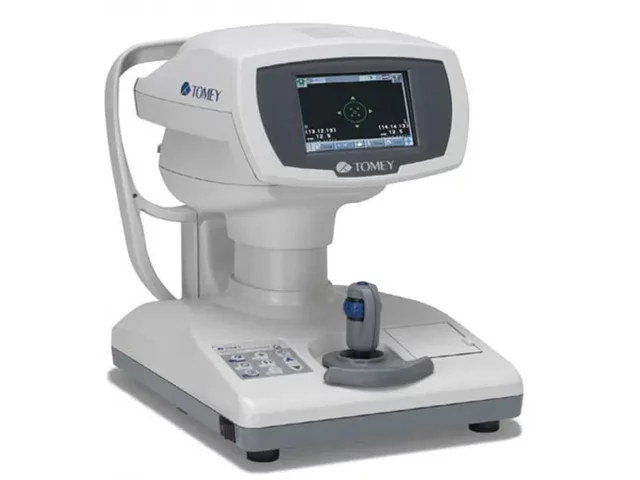

TONÓMETRO.
Al aparecer los primeros tonómetros mecánicos a finales de los 1800, la mayor parte de oftalmólogos los consideraron inútiles, ya que veían su estimación digital mucho más refinada. -

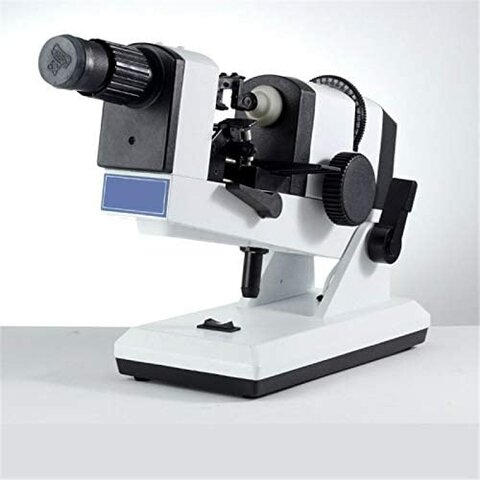

LENSÓMETRO.
La historia de los focímetros se remonta a 1848, cuando Antoine Claudet fabricó el photographomètre, una herramienta que era capaz de medir la intensidad de los rayos del sol en la fotografía. -

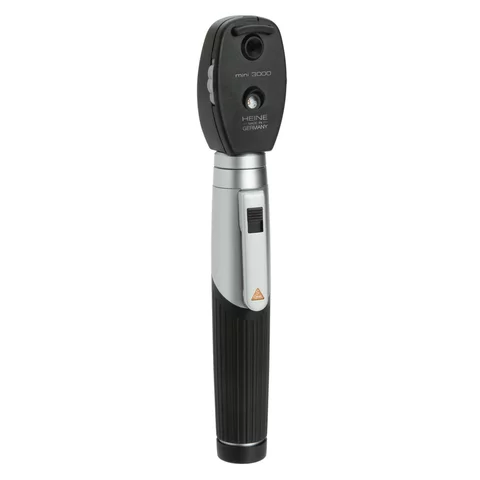

OFTALMOSCOPIO.
El oftalmoscopio fue diseñado por el médico y físico alemán Hermann Von Helmholtz (1821-1894) en 1851. -
OFTALMOSCOPIO.
En 1852 Reute desarrolló un espejo cóncavo con un orificio. También en este mismo año, Rekoss incorpora dos discos móviles con lentes que permitían un enfoque más fácil. -
QUERATOMETRO.
En 1853, Hermann Von Helmholtz creó un queratómetro en el que se observaban dos imágenes reflejadas desde la córnea, después de una reflexión de luz debida a dos placas de vidrio que se desplazaban. -
OFTALMOSCOPIO.
Posteriormente en 1853 Coccius construye una herramienta que mezclaba los oftalmoscopios diseñados por Helmholtz y Ruete, que podía utilizarse tanto para oftalmoscopia directa como para la indirecta. Es en este año cuando aparece en Inglaterra el término oftalmoscopio. -
TONÓMETRO.
En 1860, Donders fue el primero en diseñar un tonómetro que estimaba (no medía ni de lejos) la presión ocular. Este tonómetro se apoyaba sobre la esclerótica produciendo una indentación en su curvatura, midiendo la relación de esta indentación sobre el plano de la superficie de referencia. Las medidas se tomaban en 1/20 de pulgada. -

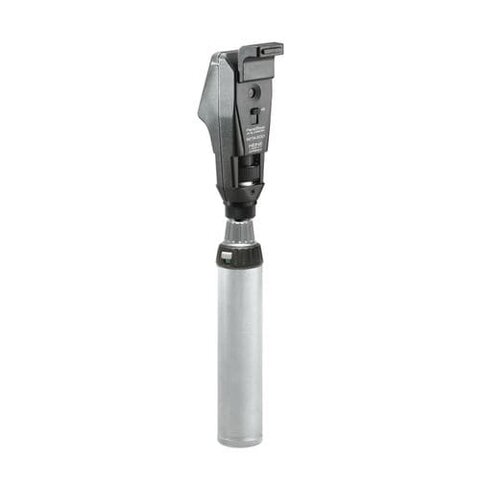

RETINOSCOPIO.
1861: W. BOWMAN la técnica de la retinoscopía comenzó a desarrollarse a partir de la observación fortuita de Bowman de las sombras que aparecían en las pupilas de sus pacientes cuando los observaba con un oftalmoscopio. -
OFTALMOSCOPIO.
En 1861 Giraud-Teulon inventa el primer oftalmoscopio binocular indirecto. -
TONÓMETRO.
El modelo de Albretch von Graefe de Berlín (1863) era mucho más aparatoso y se apoyaba sobre la frente del paciente, para luego Indentar la esclerótica. -
TONÓMETRO.
En 1867, Adolf Weber diseñó el primer tonómetro de aplanación. No obstante, no causó gran impacto y la mayoría de oftalmólogos continuaron con el método de la indentación corneal o escleral, que fue el estándar hasta
más allá de los 1900. -

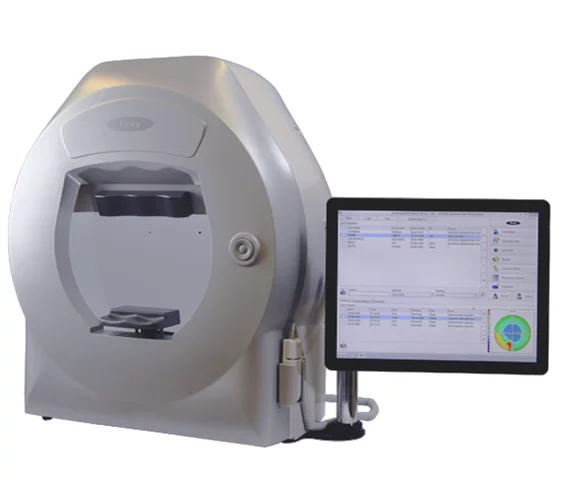

CAMPÍMETRO.
En 1869 Foster creo el primer perímetro. -
TONÓMETRO.
En 1872, oftalmólogos del prestigio de Snellen y Landolt criticaron de forma severa los nuevos procedimientos, recomendando el uso de la palpación. -
RETINOSCOPIO.
En 1873, el médico militar Cuignet empezó a medir la refracción ocular. -
LENSÓMETRO.
Más tarde, en 1876, Hermann Snellen creó el phakometer, un equipo que podía medir la potencia óptica y encontrar el centro óptico de una lente convexa. -
TONÓMETRO.
El tonómetro de Lazerat (1880) fue el primero en considerar la presión aplicando una Indentación directamente sobre la córnea. -
QUERATOMETRO.
En 1881, construyeron un queratómetro que podía rotarse para medir distintos meridianos. -
RETINOSCOPIO.
1881: PARENT se le debe el nombre de retinoscopía, pues dedujo que el reflejo (luces y sombras) que observaba en sus pacientes provenía de la retina y más tarde sugirió el término de esquiascopia. -
OFTALMOSCOPIO.
Con el paso de los años se fue mejorando el invento, hasta llegar a 1885 en que Daniel Dennett inventó el primer oftalmoscopio eléctrico. -
TONÓMETRO.
Con posterioridad, en 1885, Alexei Maklakov presentó su versión de la tonometría de aplanación, que es la base de la actual tonometría de aplanación, y que aún se usa (poco), con pocas variaciones. -
RETINOSCOPIO.
En 1886 Landolt describió el procedimiento para el uso del retinoscopio. -
CAMPÍMETRO.
En 1889 se crea la pantalla Tangencial de Bjerrum. -
QUERATOMETRO.
En 1899, se anunció el oftalmómetro Chambers-Inskeep que fue el primer queratómetro autoiluminado. -
TONÓMETRO.
Hjalmar Schiotz fue el diseñador del primer tonómetro realmente útil en la clínica oftalmológica diaria.
El tonómetro de indentación de Schiotz (1905) tiene un mecanismo sencillo (como todas las cosas interesantes) y relativamente preciso. Rápidamente se convirtió en el procedimiento estándar para la medida de la presión ocular. -
QUERATOMETRO.
En 1906, John Sutcliffe (1867-1941) diseñó un queratómetro de una posición, un instrumento con el que se necesitaba una sola rotación para alinearse con los dos meridianos principales perpendiculares. -

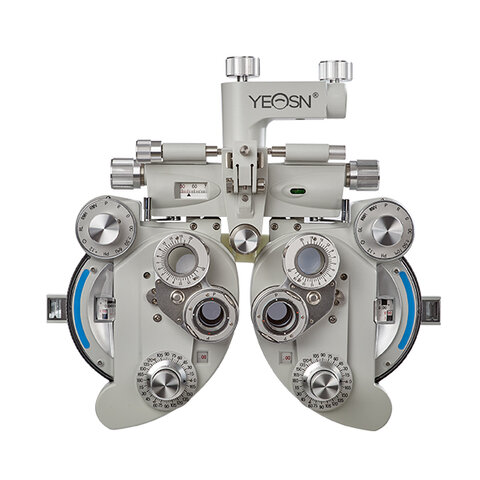

FORÓPTERO.
En 1909, Nathan Shigon de la ciudad de Nueva York inventó un optómetro monocular con un rango de +0,25 a +6,00 dioptrías, que consiste en un mecanismo en el que un disco de lentes de baja potencia avanza un segundo disco de lentes de mayor potencia automáticamente con cada rotación, como en un foróptero moderno. -
FORÓPTERO.
La historia del foróptero, como un dispositivo refractante binocular que también puede medir forias , reducciones y otros rasgos de la visión binocular , a diferencia de la monocular optómetro , que no puede, comienza a mediados de la década de 1910, con la introducción del esquí-optómetro de Nathan Shigon, y el Phoro-optometer de Henry DeZeng. -

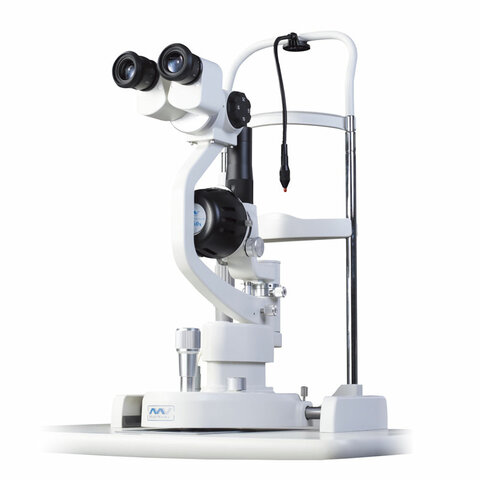

LÁMPARA DE HENDIDURA.
En 1911, Allvar Gullstrand recibió el premio Nobel de Medicina por “sus trabajos acerca de las dioptrías del ojo”. Aquel mismo año, había presentado junto con la Casa Zeiss su Gran Oftalmoscopio sin reflejos, posiblemente la innovación más importante en el campo de la Oftalmología tras el primer oftalmoscopio de Helmoltz de 1851. -
LÁMPARA DE HENDIDURA.
En 1912, diseñó un nuevo sistema de iluminación. Dicho aparato se basaba en la utilización de una lámpara Nerst, de mayor potencia que las empleadas hasta el momento. El haz de luz se dirigía hacia el ojo del paciente, pasando previamente por una lente que el oftalmólogo debía sostener en su mano. -
LÁMPARA DE HENDIDURA.
En torno a 1914, Otto Henker realizó una serie de modificaciones. Sustituyó la lámpara Nerst por una Nitra que proporcionaba una luz blanca muy intensa. Colocado todo ello sobre un brazo móvil y combinado con el microscopio corneal binocular de Siegfried Czapski- que había sido presentado por la Casa Zeiss en 1898-, el nuevo invento se convirtió en la primera lámpara de hendidura. -
FORÓPTERO.
Alrededor de 1916, Michael Woolf, también de la ciudad de Nueva York, lo compró y agregó su propio invento, una innovadora batería de lentes cilíndricas, que van desde -0.25 a -2.00, al dispositivo, así como prismas Risley para cada ojo. -
FORÓPTERO.
Los primeros forópteros Top, el Optómetro-Esquí Woolf de la ciudad de Nueva York de 1917, con cilindro.; abajo, el Phoro-Optometer 1917 DeZeng modelo 570, Camden, Nueva Jersey. -
FORÓPTERO
Phoroptor es una marca registrada actualmente propiedad de Reichert Technologies, presentada el 25 de abril de 1921 por DeZeng Standard de Nueva Jersey, con la USPTO, número de serie 71146698. -
LENSÓMETRO.
Ya en 1922, se presentó la patente del lensómetro de proyección, el primer equipo que fue capaz de proyectar un objeto medido sobre una pantalla, eliminando la necesidad de corrección del error de refracción y la necesidad de acoplar un pequeño telescopio al instrumento. -
FORÓPTERO.
Alrededor de 1924, las patentes y los derechos se transfirieron a General Optical Company de Mount Vernon, NY, que había estado fabricando un instrumento mucho más grande, más pesado y con una carcasa más sólida, llamado Genothalmic Refractor. -
FORÓPTERO.
DeZeng fue comprado en 1925 por American Optical de Massachusetts, que continuó comercializando el producto, pero el término, a menudo escrito foróptero, se ha convertido en una marca genérica para todas las marcas de probadores de visión modernos. -
RETINOSCOPIO.
En 1926 Copeland patenta el retinoscopio de franja, instrumento usado desde entonces por los optometristas y oftalmólogos. -
CAMPÍMETRO.
En 1939 Sloan realizó la primera perimetría estática. -
CAMPÍMETRO.
Goldman en 1945 introdujo el primer
perímetro cinético manual. -
TONÓMETRO.
El desarrollo por Hans Goldmann en Berna del tonómetro de aplanación en 1954 terminó con este problema. -
TONÓMETRO.
Desde el estudio de Leydhecker en 1958, que midió la PIO a 10.000 sujetos normales, mediante un tonómetro de Schiötz, consideramos que la PIO estadísticamente normal varía de 9 a 21 mmHg (media: 15.50 ± 2.57 mmHg). Este valor presenta fluctuaciones normales diarias y estacionales. -
CAMPÍMETRO.
En 1969 apareció el primer campímetro
computarizado estático de Lynn & Tate. -
FORÓPTERO.
En 1978, B&L introdujo el refractor Greens 'II con JCC en yugo, pero debido a una disputa de patente lo perdió ante AO, que lo descontinuó. -
FORÓPTERO.
Reichert compró la división de equipos de refracción de AO en la década de 1980, y su versión actual se llama "Ultramatic Rx Master Phoroptor". -
CAMPÍMETRO.
Harms & Aulhorn (1959) combinaron la perimetría cinética y estática en el Perímetro de Tubingen y no fue hasta 1996 que se introduce el primer campímetro computarizado cinético, diseñado por Dubois-Poulsen. -
LENSÓMETRO.
Hoy en día, existen muchas marcas y modelos de frontofocómetros manuales y digitales. Sin embargo, el lensómetro sigue siendo una herramienta indispensable en el trabajo diario del optometrista. -
LÁMPARA DE HENDIDURA.
En años posteriores, otros oftalmólogos siguieron experimentando sobre la base de aquel primer modelo. Entre ellos, destacaron Alfred Vogt y sus trabajos sobre la utilización de luz arenitra, o Nordenson con su aplicación de la fotografía al campo de la exploración oftalmológica. La utilización de la lámpara de hendidura supuso la introducción de nuevas técnicas de examen oftalmológico, mucho más precisas y de mejor calidad.
