ETX
Embedded Technology eXtended es tomada como estándar embebido, debido a su alto grado de integración y compactación utilizándose similarmente a un circuito integrado. -
itx
Information Technology eXtended, «tecnología de información extendida», con rasgos procedentes de las especificaciones microATX y FlexATX de Intel, el diseño de VIA se centra en la integración en placa base del mayor número posible de componentes, además de la inclusión del hardware gráfico en el propio chipset del equipo, siendo innecesaria la instalación de una tarjeta gráfica en la ranura AGP
ITX: 215 × 195 mm (VIA)
Mini-ITX: 170 × 170 mm
Nano-ITX: 120 × 120 mm
Pico-ITX: 100 × 72 mm -

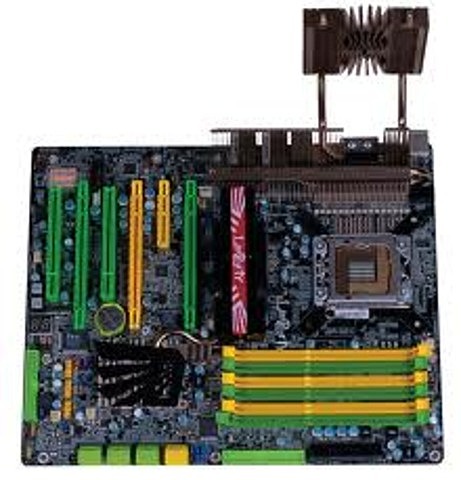

UTX
Formato de placas base reducido creado por la compañía TQ-Components. Se utiliza en sistemas embebidos y en IPC. -

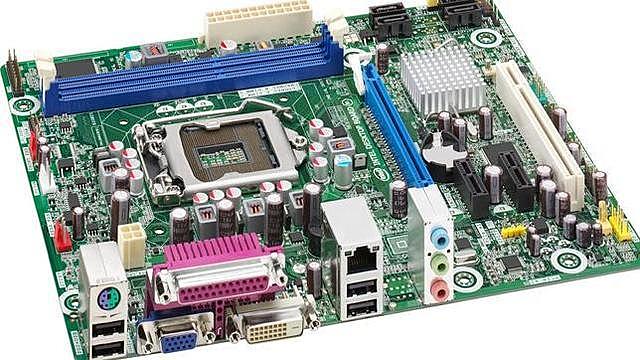

BTX
Balanced Technology eXtended, «tecnología balanceada extendida» fue retirada en muy poco tiempo por la falta de aceptación, resultó prácticamente incompatible con ATX, salvo en la fuente de alimentación. Fue creada para intentar solventar los problemas de ruido y refrigeración, como evolución de la ATX.
BTX: 325 × 267 mm (Intel)
Micro BTX: 264 × 267 mm
Pico BTX: 203 × 267 mm
Regular BTX: 325 × 267 mm -
NANO-ITX
Las tarjetas Nano-ITX miden 12cm x 12 cm, y están completamente integradas, son tarjetas madre que consumen muy poca energía con muchas aplicaciones, pero dirigidas a dispositivos de entretenimiento digital como PVRs, Set-top boxes, media center y Pcs para coche , Pcs LCD y dispositivos ultraportatiles. Hasta ahora hay dos líneas de la tarjeta madre Nano-ITX, VIA EPIA N y VIA EPIA NL. Ambas tienen 3 velocidades de procesador: 533MHz, 800MHz y 1GHz. -
PICO-ITX
La Pico-ITX tiene un tamaño de 10 x 7,2 cm, que es la mitad del área de la Nano-ITX. El procesador puede ser un VIA C7 o un VIA Eden V4 que utiliza la tecnología de VIA NanoBGA2 para velocidades de hasta 1,5 GHz, con 128 KiB L1 y caché L2. Utiliza DDR2 400/533 SO-DIMM de memoria, con soporte para hasta 1 GiB. De vídeo se realiza a través de AGP VIA UniChrome Pro II con GPU integrada en MPEG-2, 4, y la aceleración de decodificación WMV9. La BIOS es de 4 u 8 Mbit Award. -
DTX
DTX eran destinadas a las PC de pequeño formato. Hacen uso de un conector de energía de 24 pines y de un conector adicional de 2x2.
DTX: 248 × 203 mm (AMD)
Mini DTX: 170 × 203 mm
Full DTX: 243 × 203 mm
