Queratometro 1796 por JESEE RAMSDEM
• Las primeras medidas de la forma de la cornea fueron propuestas por Scheiner utilizando esferas reflejantes de diámetro conocidos comparando las imágenes reflejadas en ellas.
• 1796
Primer queratómetro de laboratorio diseñado por Jesee Ramsdem, constituido por elementos básicos, un microscopio para observar la imagen reflejada de la cornea y un sistema para aumentar la precisión de las medidas y disminuir el efecto de los movimientos involuntarios oculares. -

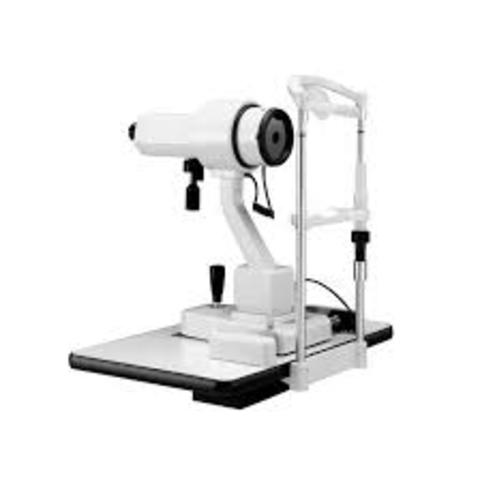

QUERATÓMETRO
Instrumento optométrico diseñado para medir la curvatura de la cornea en su parte central. -
1853 Hermann von Helmholtz
• 1853 Hermann von Helmholtz diseñó un aparato que desplazaba las imágenes mediante platos de vidrio móviles hasta que las extremidades de las imágenes se tocaran. -
1881 • Louis Émile Javal y August Schötz
1881
• Louis Émile Javal y August Schötz realizaron el primer queratómetro de uso general basado en uno de los diseños comercializado y más fácil de usar en la práctica clínica. -
1881 • August Schötz
1881
• Louis Émile Javal y August Schötz realizaron el primer queratómetro de uso general basado en uno de los diseños comercializado y más fácil de usar en la práctica clínica. -

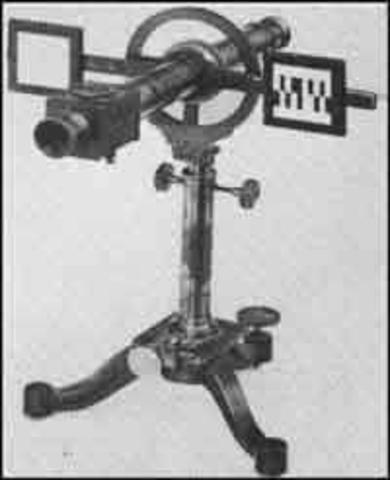

QUERATOMETRO DISEÑADO POR Hermann von Helmholtz
. -

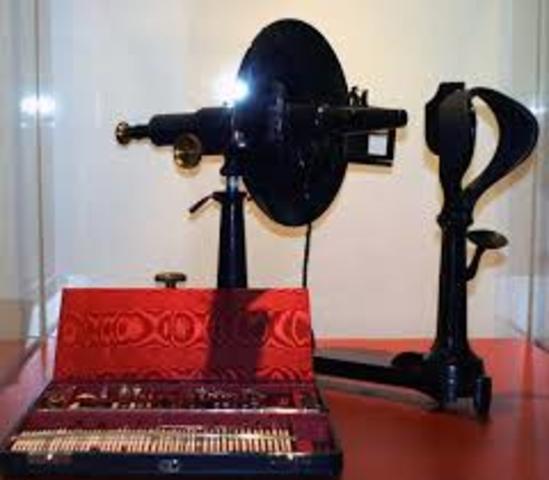

Louis Émile Javal y August Schötz
Primer queratómetro de uso general basado en uno de los diseños comercializado y más fácil de usar en la práctica clínica. -

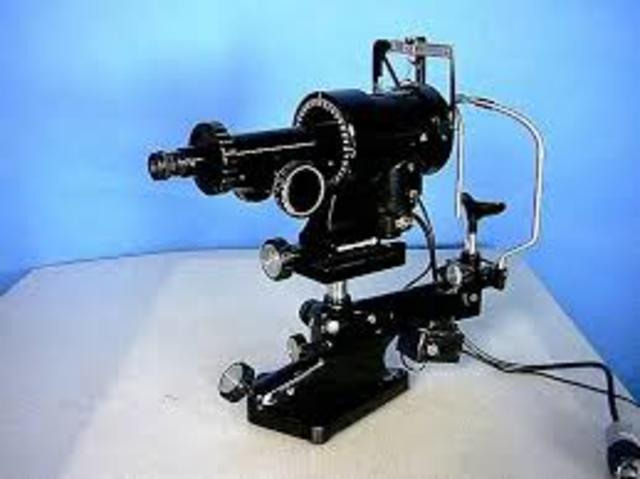

1932 queratómetro introducido por Bausch & Lomb
• 1932 Otro diseño de queratómetro introducido por Bausch & Lomb, presenta algunas modificaciones que incrementan la precisión de las medidas y hacerlas más simples. -

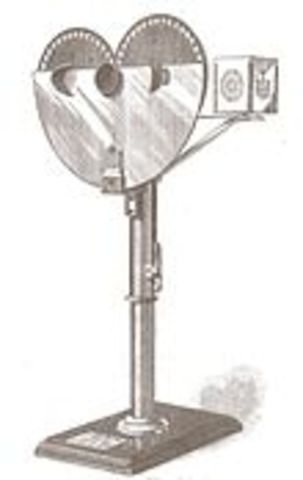

primer optometro 1885
Inventado por Nathan Shigon y DeZeng -
Foroptero 1895
-
En 1909, Nathan Shigon
En 1909, Nathan Shigon de la ciudad de Nueva York inventó un optómetro monocular con un rango de +0.25 a +6.00 dioptrías, que consiste en un mecanismo donde un disco de lentes de baja potencia avanzaba un segundo disco de lentes de mayor potencia automáticamente con cada rotación, como en un foróptero moderno. -

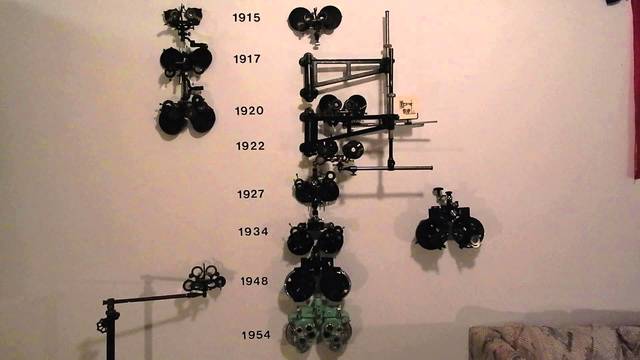

FOROPTERO 1910-1978
Foroptero es un nombre común para un dispositivo de prueba oftálmica, también llamado refractor. Es comúnmente utilizado por los profesionales de la visión durante un examen ocular, y contiene diferentes lentes utilizados para la refracción del ojo durante la prueba de la vista, para medir el error de refracción de un individuo y determinar su prescripción de anteojos También se utiliza para medir los pacientes forias y reducciones , que son características de la binocularidad. -

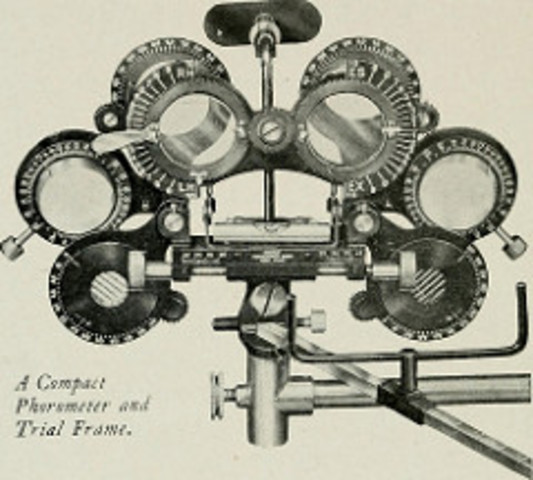

1910 por Nathan Shigon y el optómetro de Phoro por Henry DeZeng.
A mediados de la década de 1910, con la introducción del esquí-optómetro por Nathan Shigon, y el optómetro de Phoro por Henry DeZeng. Estos dos inventos, a medida que continuaron mejorando, fueron acompañados por un tercer dispositivo, el refractor de los verdes, que entró en el mercado en 1934. -
1915
1915 solicitó una patente para una versión binocular de este mismo optómetro, y lo llamó el Ski-Optometer, Esto fue fabricado por Wm. F. Reimold de Filadelfia. Incluía un Stevens Phorometer para medir phorias y un disco de lentes esféricas auxiliares en la parte posterior, que le da un rango de -12.00 a +12.00 -

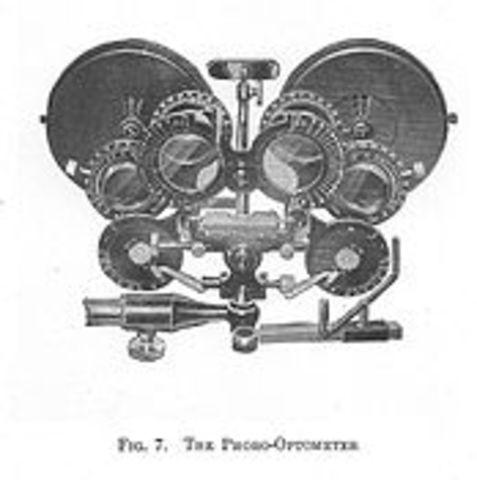

1920
1920, usando el número de patente de 1917 de Woolf, y con un manual del usuario con fecha de 1921. Este instrumento tenía un rango de +17.75 a - 22.50, y hasta -3.75 cilindros, varillas Maddox, prismas Risley y un fisómetro de Steven. -

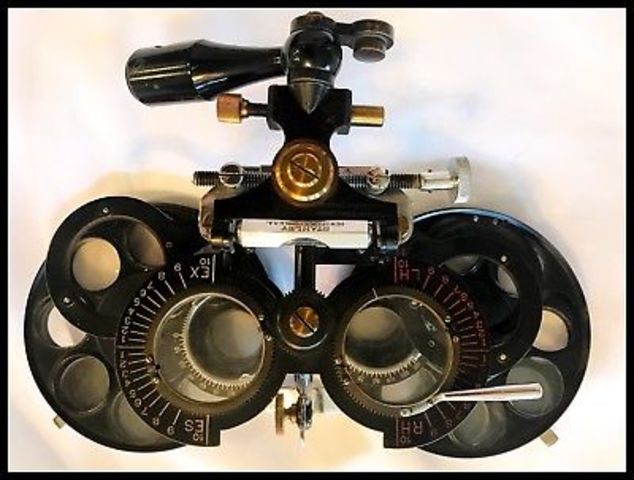

1922
-

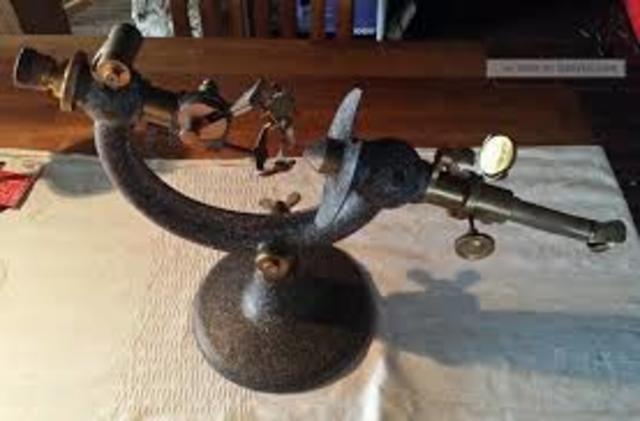

1927
General Optical se vendió a Shuron Optical of Geneva, NY en 1927, que vendió el refractor hasta finales de la década de 1930. Una versión refinada y mejorada del Genothalmic Refrator se fabricó en Londres a partir de 1932, y se vendió en el Reino Unido por SR Stearman, S. Pulzer & Son Ltd. -

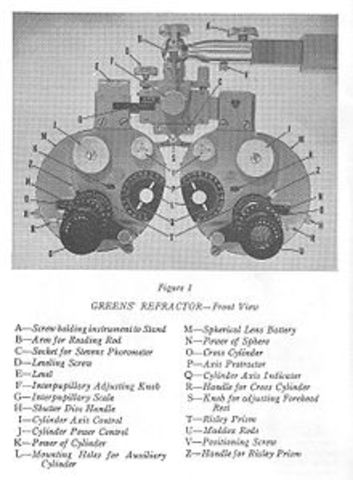

1934
En la última parte del siglo XIX, los Estados Unidos, Alemania, Francia y el Reino Unido inventaron numerosos optómetros mecánicos para acelerar el proceso de llevar los lentes a la vista de los pacientes. Varios optoelectrónicos patentados o no patentados se vendieron a lo largo de la última parte del siglo XIX y principios del XX, -
1934-2018
desde 1934 hasta nuestras fechas, las empresas que adquirieron la patente para la fabricacion de foropteros, han ido modificando sus partes con mejores materiales según ha ido evolucionando la tecnología, gracias a ello se puede lograr un mejor diagnóstico para los pacientes -
PROYECTOR DE OPTOTIPOS 1897
El estadounidense Thomas Alva Edison fue uno de los inventores que más contribuyó a modificar la vida del hombre moderno en sus costumbres y en sus hábitos. A este gran inventor se le conoce, entre otras cosas, como el creador del primer aparato que permitía ver imágenes en movimiento: el kinetoscopio. El 31 de agosto de 1897, hace 119 años, Edison patentaba este invento que sustentaría las bases los futuros proyectores de cine. -
A finales del siglo XIX
A finales del siglo XIX ya existía la impresión de imágenes de la realidad en un soporte estable, es decir, la fotografía. También existía el movimiento de la imagen o la animación (producto de un fenómeno denominado la persistencia retiniana), las cuales se proyectaban en pantallas como espectáculos ópticos. De allí, al nacimiento del cine no hay muchos pasos que dar. Y mientras Edison, en Estados Unidos, patentaba el kinescopio; los hermanos Lumière, en Francia, inventaron el cinematógrafo -
Primer patente de proyector de optotipos
-Fue registrada la primer patente de Proyector de prototipos en USA -

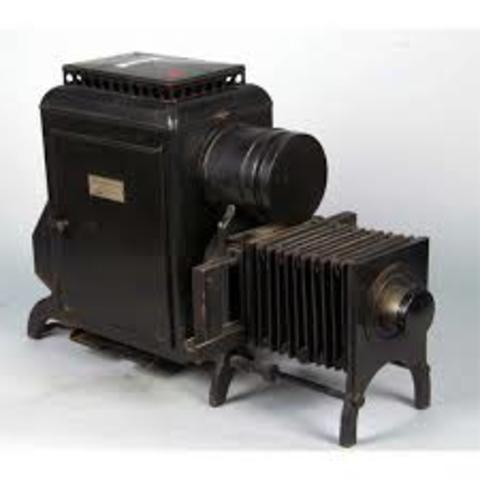

1942
Ferre – Rand prueba un proyector de prototipo hecho por Bausch & Lomb -

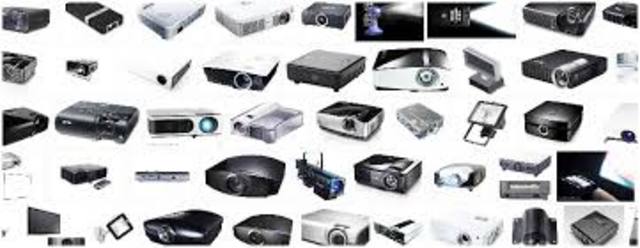

1942-2018
desde 1942nhasta la fecha se han diseñado diversidad de prototipos de proyectores en los que se han ido haciendo afinaciones en cuanto a la calidad de la imagen y la resolución de la misma. -

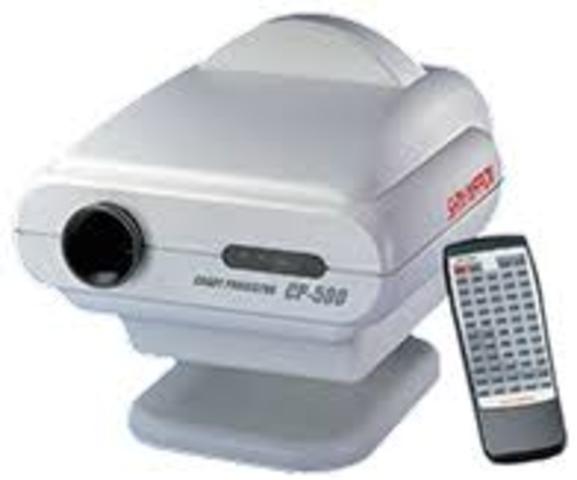

proyector moderno
-

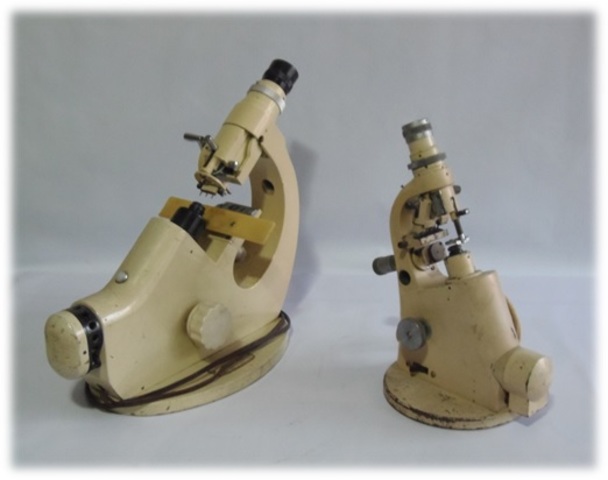

LENSÓMETRO
El frontofocómetro, también llamado Lensómetro, es un instrumento óptico para la determinación del centro óptico y medición de la potencia (dióptria) de una lente oftálmica, así como de la dirección del cilindro. Dispone de unas plumillas para marcar el centro óptico y la dirección del eje. Se utiliza principalmente para marcar las lentes oftálmicas antes de realizar su tallado, acorde con la montura. -

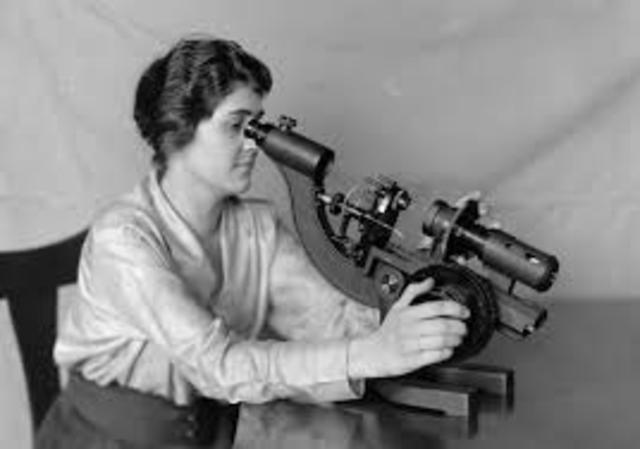

1848
Antoine Claudet fabrico el pimer leensometro para medir los rayos en fotografía -
1848
Lensometro creado por Antonie -

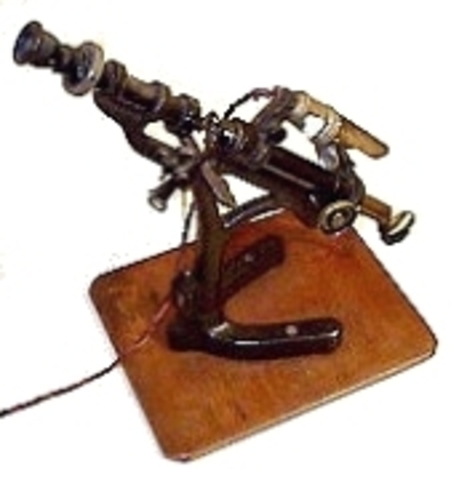

1849
Se creó el Focimeter para asegurar un enfoque perfecto en el retrato fotográfico -
1876
Snellen introdujo el Phakometer que era un conjunto similar en un banco óptico para medir la potencia óptica y encontrar el centro óptico -
1876
Phakometer -
1912 lensometro
Se presento el primer instrumento de medición directa -
1915

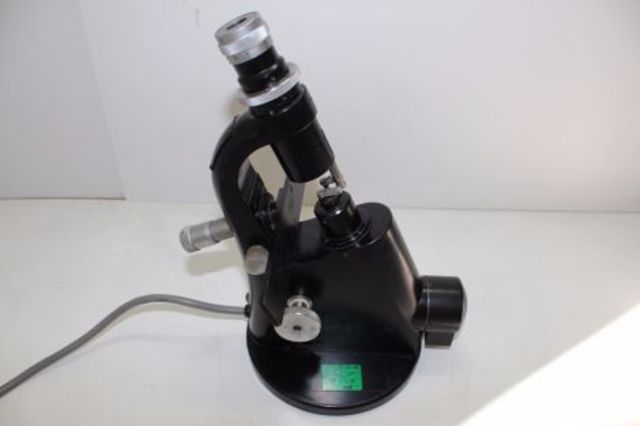

Carl Zeiss introdujo su lensómetro con un microscopio móvil -
lensometro Carl Zeiss
-
1920
Otto henker introdujo la tarjeta circular que aun se utiliza. -

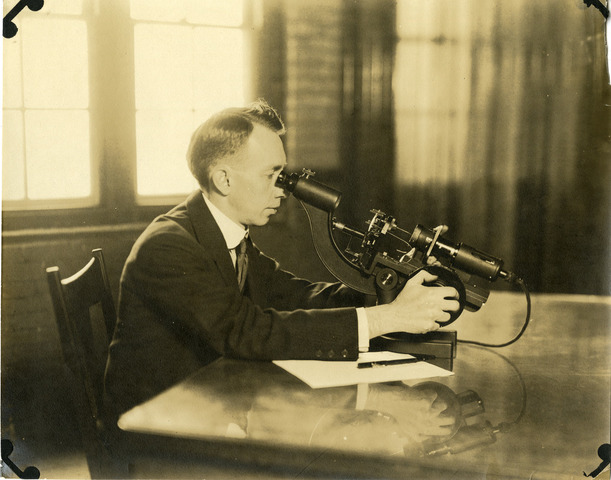

1921
el AO lensometer fue patentado por Edgar Derry Tilleyer que se cree que fue el primer instrumento que dejo la medición de un poder efectivo del lente. -
1927
Runge & Kaulfus introdujo un dispositivo de medición rotable. -
1939
Tietze uso espejos para proyectar la escala de medición en la facultad de línea de vista mientras se ve por medio de la imagen de la tarjeta de prueba. -

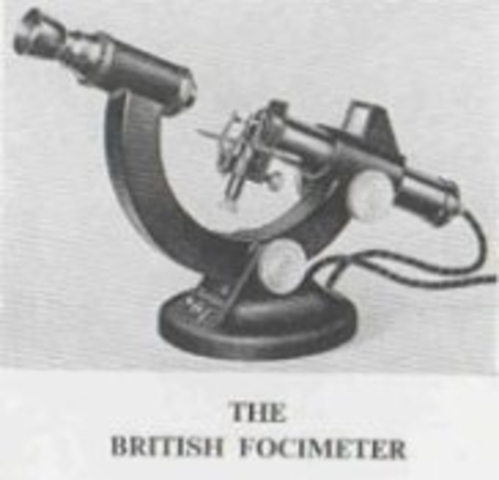

1946
Keeler introdujo un lensometro Britanico. -
1960
hubieron cambios en cuanto a la apariencia del lensometro que fue evolucionando hasta nuestros tiempos. -
LAMPARA DE HENDIDURA 1891
1891 el primer microscopio binocular es atribuido a Aubert -
1899
1899
el primer microscopio binocular es atribuido a Aubert
el microscopio corneal con base de Siegfried Czapski fue desarrolado por Zeiss -

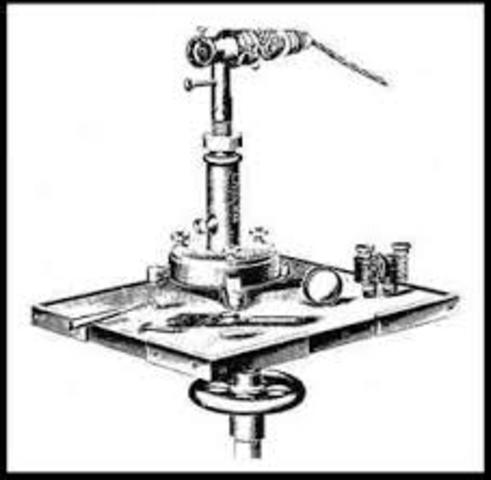

1911
El primer instrumento con iluminación de hendidura desarrollado por Allvar Gullstrand -

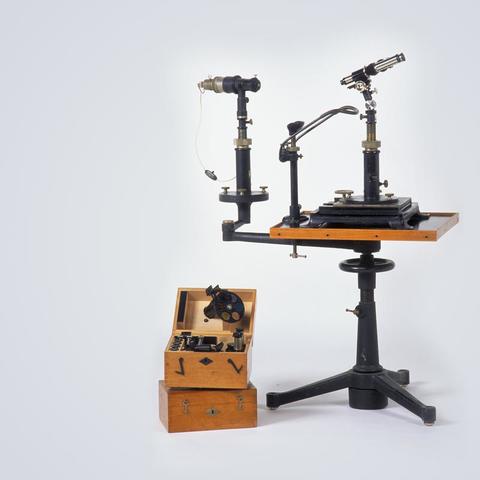

1916
El desarrollo de la lámpara de hendidura de Zeiss ayudo inmensamente con el nacimiento de lentes de contacto -
1911
El primer instrumento con iluminación de hendidura aparece para ser desarrollado por Allvar Gullstrand -
1920
da Mann junto a Harrison Butler introdujo el uso de la lámpara de hendidura en Inglaterra -
1933
Hans Goldmann introdujo un mecanismo controlado para enfocar dos componentes en manera coordinada y Comberg desuño una solución con un montaje vertical de iluminación en el sistema -
1950
1950
Hans Littman combinó el sistema de Goldmann y Comberg participando en Alemnia -

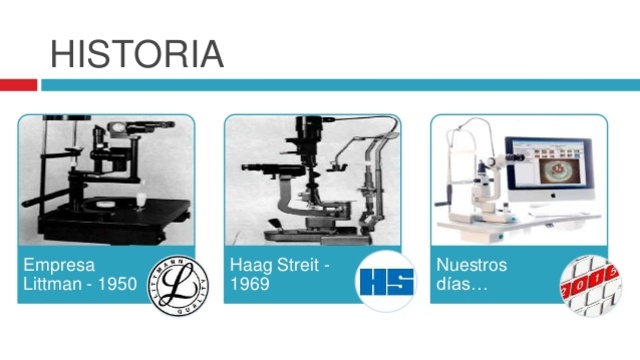

lampara de hendirura desde 1950 a nuestros días.
-

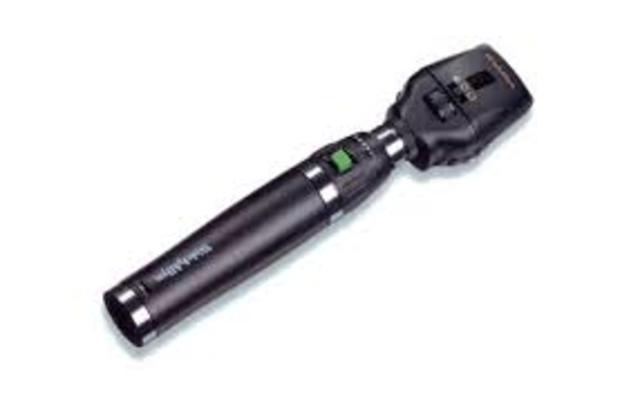

OFTALMOSCOPIO
Instrumento óptico que permite el examen del interior del globo ocular y consiste en un espejo cóncavo con un pequeño orificio central; el espejo recoge la luz de un foco cercano y la proyecta al interior del ojo, de modo que este puede ser examinado a través de su orificio central. -
1847
Charles Babbage invento una maquina analítica que fue el primer instrumento para ver dentro del ojo. -

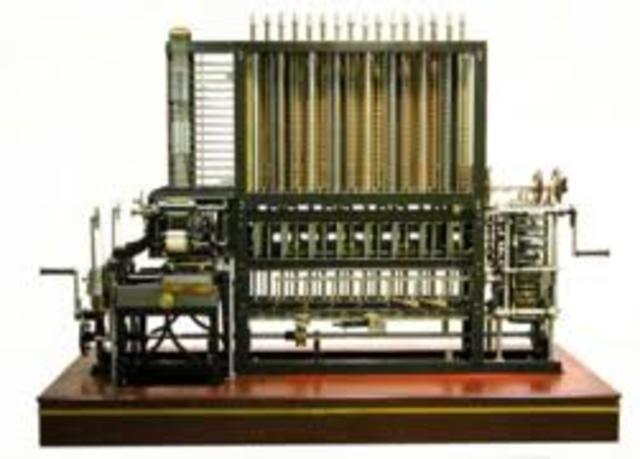

Maquina analítica
-
1851
Hermann Helmholtz “descubrió” el oftalmoscopio y lo llamo “espejo de ojo” -
1852
Se planteo el método de refleccion usando un espejo plano con una apertura desde el centro. Theodor Ruete introdujo un espejo cóncavo con apertura. -
1853
Adolf Coccius uso un espejo similar montando una lente biconvexa sobre el brazo en la línea con la iluminación -
1854, 1879
Helmholtz quizo demostrar porque a veces la pupila es negra y a veces clara.
Toma Edison trabajo en una bulba incandescente. -
1880
Landolt y Snellen recolectron 86 tipos de oftalmoscopios. 1885

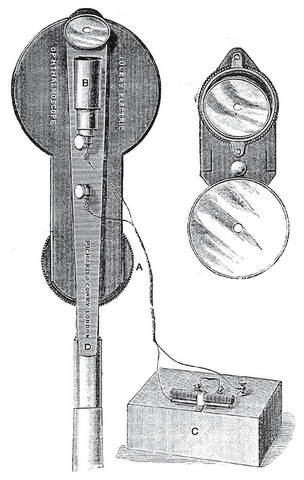

El primer instrumento para usar una bulba dentro del cuerpo del oftalmoscopio fue creado por el Dr. William Dennet y lo presento en la sociedad oftalmológica amaricana -
1959
Lorimer Fison de Moorfields, Londres trabajo con la compañía Keeler introduciendo el oftalmoscopio binocular -

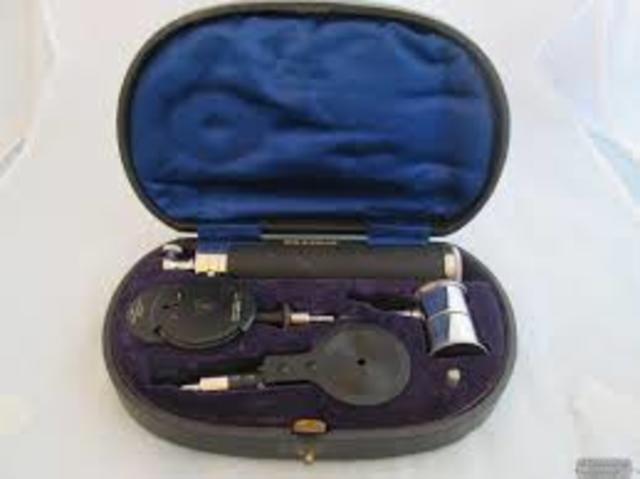

1950-1960
Los oftlamoscopios tenían una iluminación mayor -

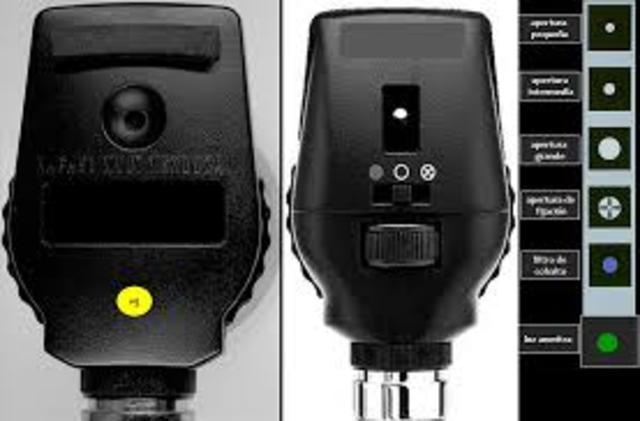

1970 al presente
El mayor oftalmoscopio manufactorado ha usado halógeno o bulbas similares -

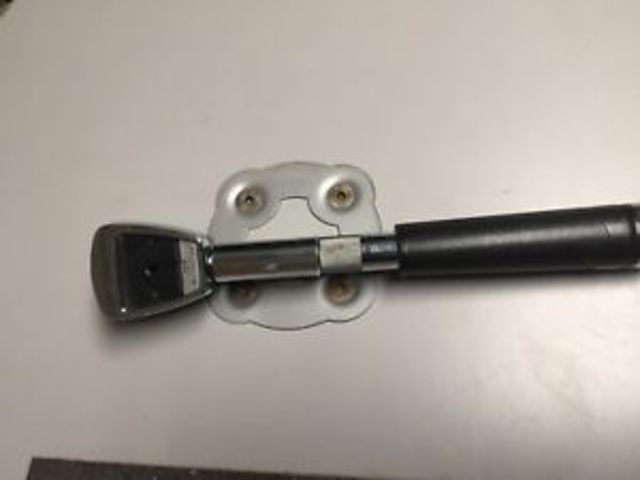

1920
1920 Coopeland introdujo el primer retinoscopio con vergencia variable. 1927 Coopeland patentó su diseño de retinoscopio. 1930 la examinación de ojo con retinoscopio siguió la distancia subjetiva. -
1970
Los retinoscopios de manejo de mano se comenzaron a remplazar por los autorefractores que usaban luz infraroja -

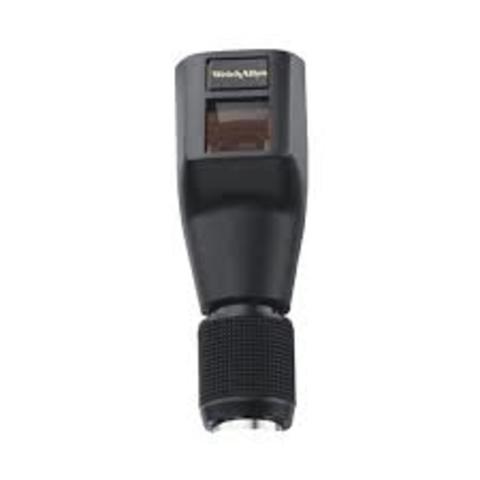

RETINOSCOPIO
La retinoscopía es una técnica empleada para medir el poder refractivo del ojo interpretando la luz reflejada en su retina al iluminarlo con un retinoscopio. Permite detectar irregularidades en la córnea y en el cristalino. -
1859, 1873
La retinoscopia comenzó a desarrollarse a partir de la observación de Bowman. 1873
el oftalmólogo Ferdnand Cuignet uso oftalmoscopio para compara los reflejos en un ojo. -

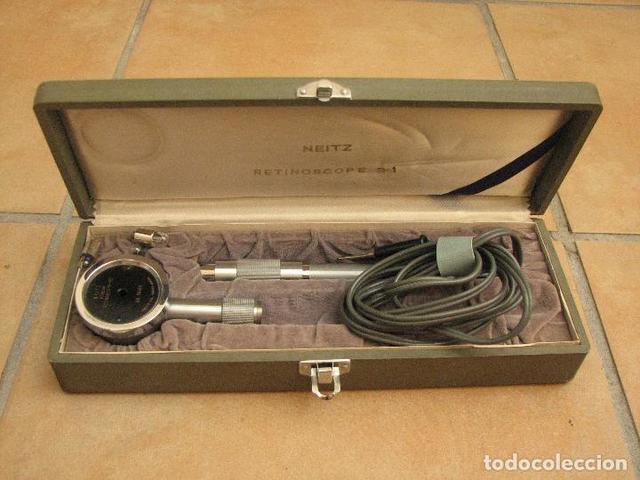

1880, 1901, 1903, 1909.
H. Parent introdujo el examen de refracción cuantitativo. 1901 Wolff introdujo el primer retinoscopio eléctrico. 1903 el americano Aleander Duane promociono el uso de lentes cilíndricas en la retinoscopia.
1909 se creo un retiniscopio que tenia un indicador de 0º a 180º. -

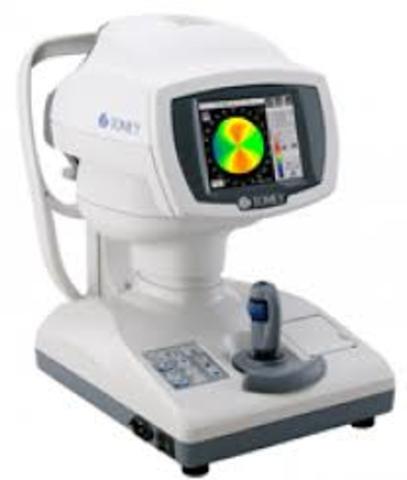

TOPÓGRAFO CORNEAL.
La topografía corneal, también conocida como fotoqueratoscopía o videoqueratografía, es una técnica no-invasiva médica de imágenes para mapear la curvatura de la superficie de la córnea, la estructura exterior del ojo. La córnea es normalmente responsable de un 70% del poder refractivo de los ojos, su topografía es de importancia crítica en determinar la calidad de visión y la salud corneal. -
1880
La topografía corneal debe su existencia al oftalmólogo portugués Antonio Plácido, quién en 1880, vio un disco pintado (el disco de Plácido) de diferentes anillos alternos blancos y negros reflejados en la córnea. Los anillos mostraron como líneas de contorno proyectadas en el filme de lágrima corneal. -
1896
En 1896, Allvar Gullstrand incorporó el disco en su oftalmoscopio, examinando fotografías de la córnea vía un microscopio y era capaz de calcular manualmente la curvatura mediante un algoritmo numérico -
1950, 1990
1950s la empresa Wesley-Jessen usó un bol curvado para reducir los defectos de campo. La curvatura de la córnea podría ser determinada por comparación de fotografías de los anillos contra imágenes estandarizadas. En la década de 1980, las fotografías de las imágenes proyectadas se digitalizaban a mano y luego se analizaban por computadora. La automatización del proceso siguió pronto con la imagen capturada por una cámara digital y pasaba directamente a una computadora. -

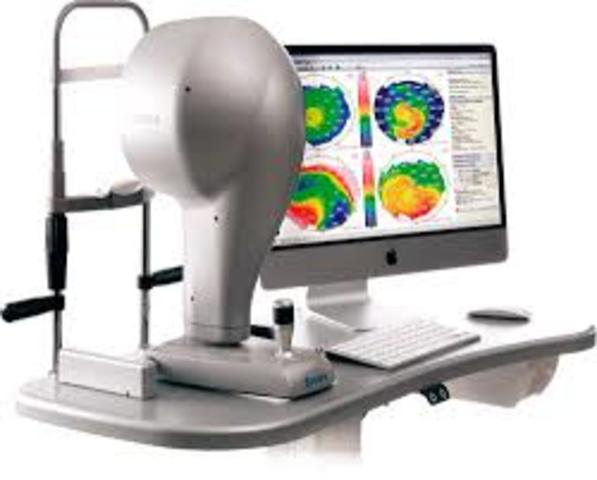

1990 hasta la fecha
En los 1990s, los sistemas se pusieron a disposición comercialmente por varios proveedores. El primer sistema totalmente automático fue el Sistema de Modelado Corneal (CMS-1) desarrollado por Computed Anatomy, Inc -

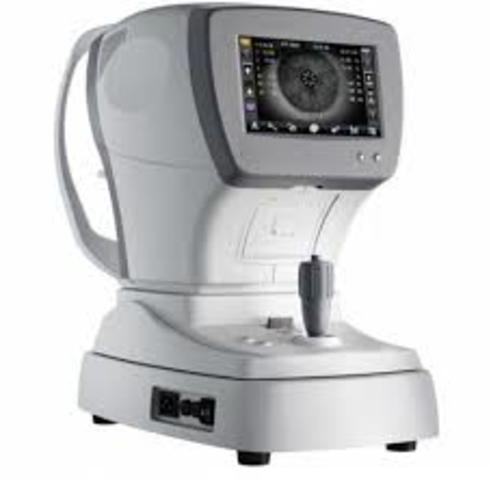

AUTOREFRACTOMETRO
El Autorefractometro es el aparato que nos da en forma computarizada y automática la graduación de cada ojo en una forma muy aproximada a la que realmente necesita el paciente (examen por computadora), con este resultado se debe de afinar la graduación en forma manual y así obtener la graduación con la que nuestro paciente se sentirá a gusto. -

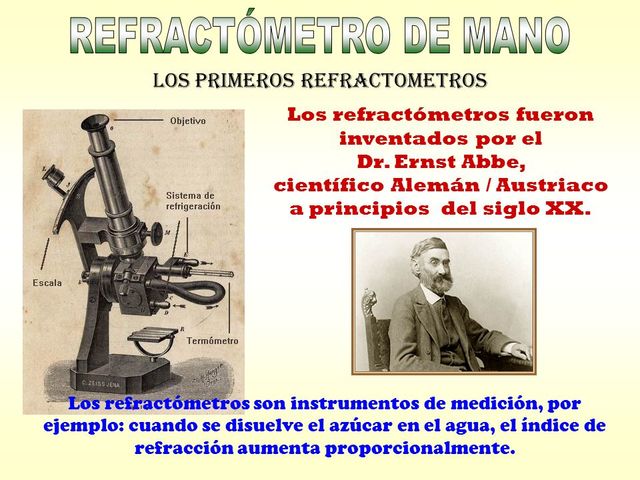

inicios siglo XX
Los refractómetros fueron inventados por Dr. Ernst Abbe, cientifico Alemán / Austriaco a principios del siglo XX. El refractómetro Abbe es el “abuelo” de todos los refractómetros modernos, gracias a su sencillo funcionamiento y su fiabilidad, todavía tiene cabida en los laboratorios. -

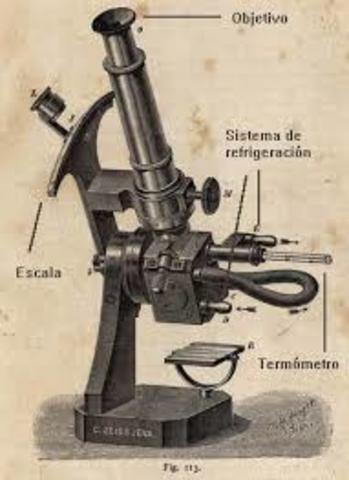

REFRACTOMETRO 1930
Instrumento mecánico y óptico para
diagnostico, el cual realiza medidas
objetivas de la refracción del ojo.
Fabricante: Brusch Rathenow. Año
1930. -

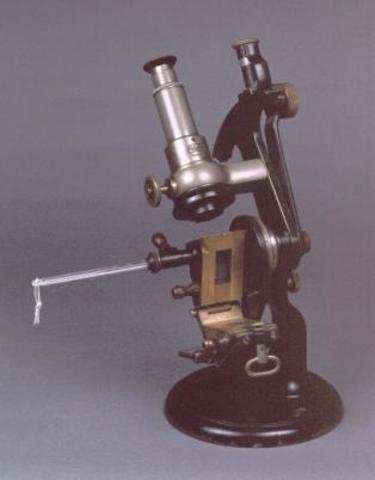

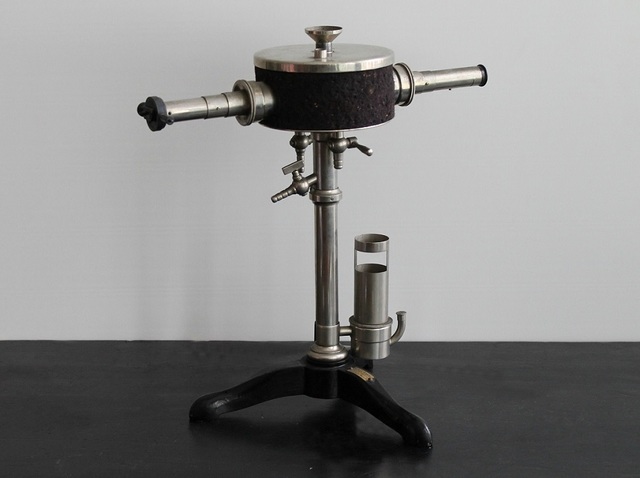

refractometros antiguos
-
refractometros antiguos
-
autorefractometro moderno
