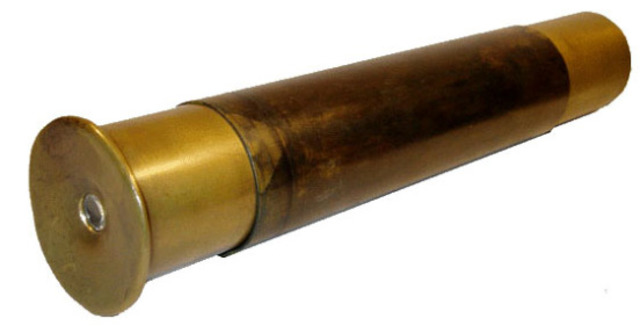

Microscopio de Janssen
Según los holandeses, los inventores del microscopio compuesto fueron Hans y Zacharias Janssen en 1590. Consiste en dos tubos de latón, soportando una lente convexa cada uno, que se deslizan dentro de otro tubo de latón, permitiendo el enfoque y llegando a 9x de magnificación. -

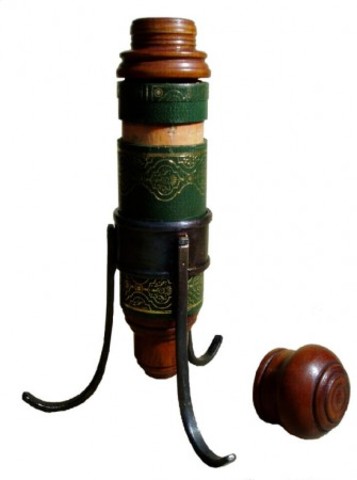

Microscopio de Galileo Galilei
Galilei fabrica un pequeño microscopio: posee un cilindro externo de cartón, forrado de cuero, que en el extremo inferior alberga la lente objetivo. Dentro del cilindro externo se desliza otro cilindro que en la parte superior contiene la lente ocular y en la inferior, la lente de campo. El tubo del microscopio se sustenta por un anillo de hierro soportado por tres pilares. Para enfocar, se desliza el cuerpo dentro del anillo de hierro. El acabado es de un marcado carácter renacentista italiano. -

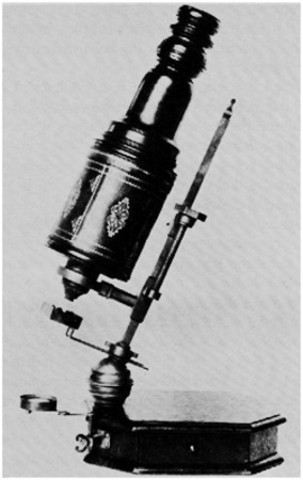

Microscopio de Drebbel
Cornelius Drebbel diseñó sus microscopios de lentes convexas sobre el modelo de los Janssen, mejorándolo; pues proporcionaba aumentos variables con sólo modificar la longitud del tubo, y aseguran que “producían la inversión de la imagen”. -

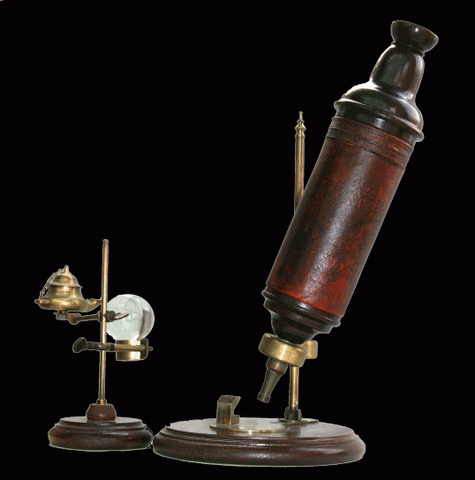

Microscopio de Hooke
En 1665 Robert Hooke fabricó el microscopio más potente hasta ese momento, con 30x de aumento. Con este instrumento observó rodajas finas de corcho y encontró algunos poros vacíos poligonales que llamó “células”. También es importante destacar que Hooke introdujo la iluminación de las muestras mediante una vela, lo que permitió observar las muestras con mejor claridad. -

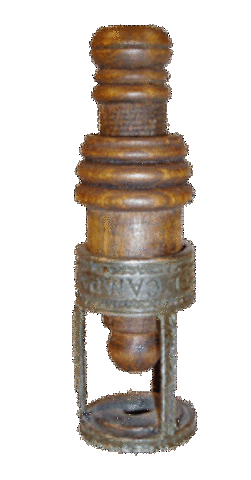

Microscopio de Campana
Giuseppe Campana genera un salto cualitativo, ya que construye un microscopio de 9 cm donde el avance sustancial lo aporta un mecanismo de tornillo que facilita el desplazamiento, mejorando notablemente la calidad del enfoque, y una base circular de madera con un orificio central que permitía observar por transparencia. Por sus reducidas dimensiones se le considera el primer microscopio de bolsillo. -

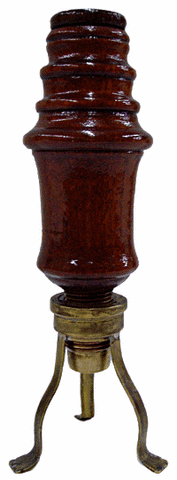

Microscopio de Divini
Eustacchio Divini desarrolla un microscopio compuesto de mayor porte. El sistema estaba basado en tubos telescopados. En la parte superior del mismo colocó dos lentes enfrentados desde su lado convexo mientras que en la parte inferior ubicó un lente montado sobre madera. La estructura estaba sostenida sobre un pie metálico. Mejoró para el ocular la aberración de esfericidad, dotando al campo visual de un rendimiento mayor de luminosidad. -
Microscopio de Leeuwenhoek
Consistía en una pequeña lente biconvexa montada sobre una placa de latón, que se sostenía muy cerca del ojo. Las muestras se montaban sobre la cabeza de un alfiler que se podía desplazar mediante unos tornillos que permitían enfocar. En realidad, el microscopio de Leeuwenhoek era una simple lupa, pero de gran calidad, con la que podía alcanzar hasta 200 aumentos. -

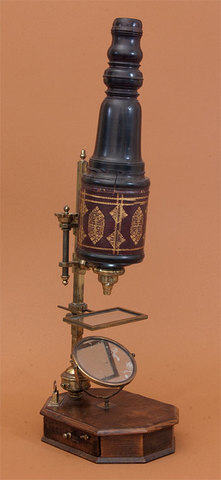

Microscopio de Marshall
John Marshall mejora la tecnología de la platina, permitiendo su desplazamiento y consiguiendo una mejor calidad de observación por transparencia. También optimiza el tornillo paralelo a la barra, convirtiéndolo en micrométrico, aumentando la agudeza del enfoque fino. Fabrica con fines comerciales un modelo de gran tamaño (aproximadamente 50 cm). -

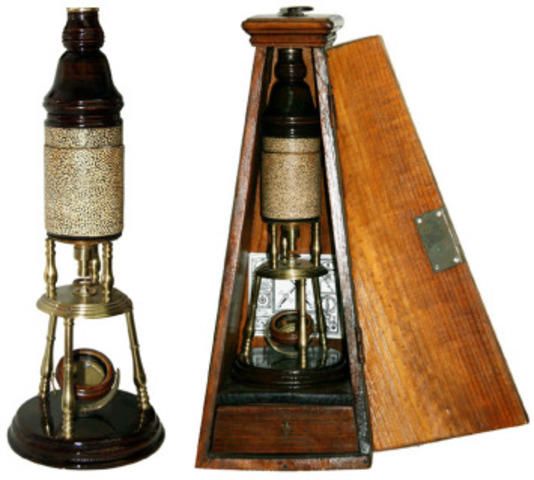

Microscopio de Culpeper
Este microscopio permite la observación de preparaciones por transparencia al colocar una platina sujeta por tres pilares a la base, donde hay un espejo instalado para reflejar la luz. Sobre la platina, se encuentra un tubo de cartón forrado de cuero dentro del cual se desliza una pieza de madera que en su extremo superior contiene la lente ocular. La lente objetivo se enrosca en el soporte del tubo de cartón permitiendo un enfoque fino. -
Aporte de Chester Moore Hall
El inventor Chester Moore Hall encontró una combinación de lentes que corregía significativamente la aberración cromática. Su descubrimiento pudo ser directamente aplicado a otros instrumentos ópticos como los binoculares. Pocos años más tarde fue aplicado al microscopio y se empezaron a construir los primeros objetivos libres de aberración cromática. -

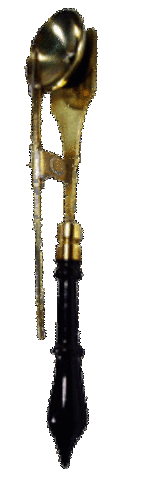

Microscopio de Lieberkühn
Microscopio simple de 17 cm contruido por Johann Nathanael Lieberkühn. Consta de un mango de madera y una barra de latón donde va instalada una lente. Por el lado de la muestra lleva una pieza cóncava, plateada, a modo de espejo condensador de la luz sobre el espécimen. La muestra se instala en la pinza de una varilla sujeta al mango por una articulación. Se atribuye a Lieberkün el invento del espejo cóncavo perforado de plata, para la iluminación directa. -

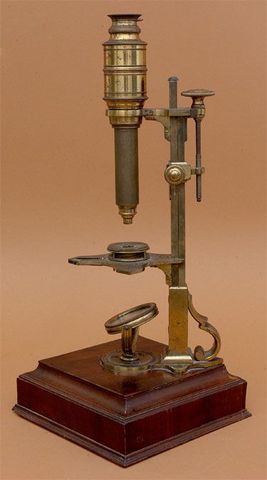

Microscopio de Cuff
Microscopio compuesto diseñado por John Cuff. Este microscopio sustituye los tres pilares que sustentaban la pletina y el sistema óptico del modelo de Culpeper por dos barras de metal (una de las cuales permanece fija, mientras que la otra se desliza sobre esta). El enfoque fino se hace mediante un tornillo sujeto por un extremo a la barra fija, y por el otro a la móvil. El espejo era cóncavo y articulable. -

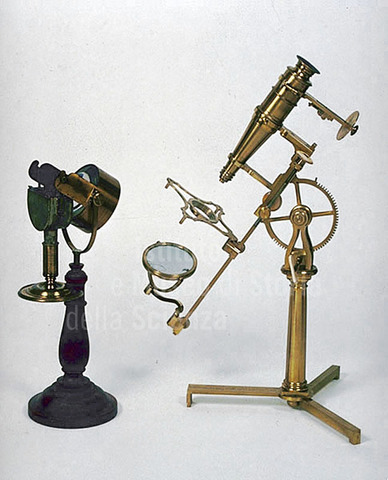

Microscopio de Adams
El microscopio simple-compuesto, de latón y vidrio y de 40 cm de altura, fue construido al estilo inglés por George Adams, a quien se le atribuye el haber creado piñón y cremallera que regula el enfoque y diseñado el microscopio montado sobre un trípode. -

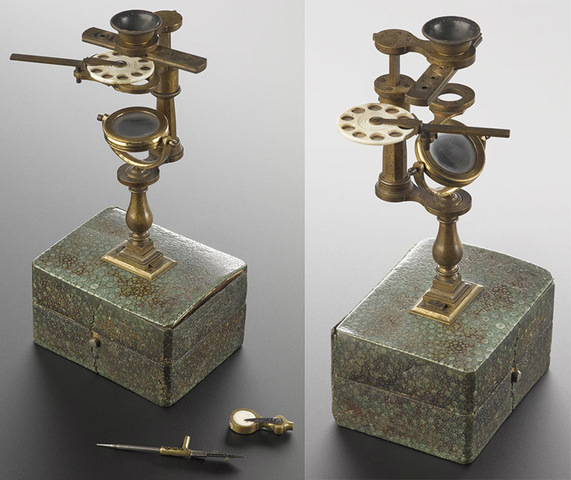

Revólver del microscopio
En 1776 el británico Jeremiah Sisson construyó el primer revólver para microscopios que permitía cambiar el objetivo con el que se observaba la muestra. Este elemento fue introducido enseguida por los fabricantes más importantes de microscopios. -
Microscopio de Bleuler
Johannes Bleuler incorporó el porta-condensador (mejorando la innovación de Marshall), movible, desplazable, que va articulado en la columna. -

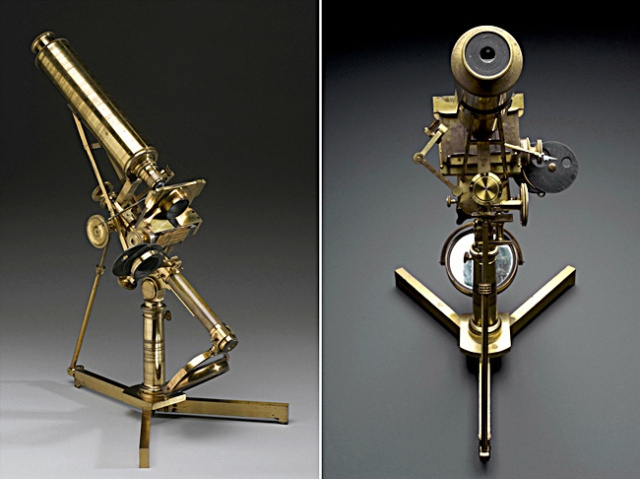

Aporte de Joseph Jackson Lister
Joseph Jackson Lister perfeccionó la idea de Chester Moore Hall para corregir la aberración esférica y fabrica el objetivo acromático y aplanático, estableciendo un gran avance en la construcción del microscopio compuesto. A partir de ese momento, se prescinde el uso del microscopio simple. El microscopio compuesto se convirtió indispensable para la investigación y en los laboratorios. -

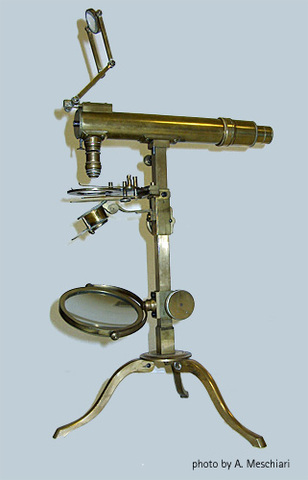

Aporte de Amici
Giovanni Battista Amici empleó en 1838 una lente frontal semiesférica, perfeccionando los “sistemas a seco que aventajaban a todos los demás objetivos anteriores”. -

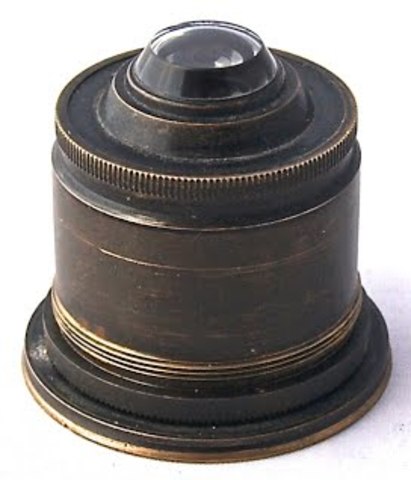

Condensador de Abbe
Ernst Abbe desarrolló un sistema de lentes que hacían converger la luz hacia el espécimen observable del microscopio, sistema conocido como el condensador de Abbe. Tales mejoras, no superadas hasta la invención del microscopio electrónico, permitieron grandes avances en las investigaciones microbiológicas. -

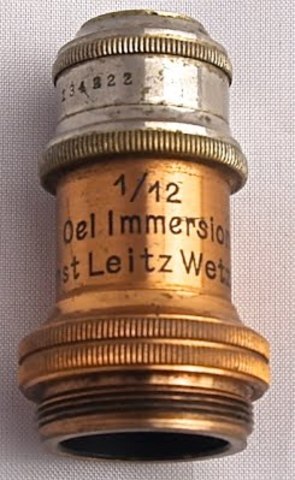

Objetivo de inmersión de Amici
Amici interponía agua entre el cubre-objeto y el objetivo como “medio de inmersión”. Con tal método, que lo hacía en forma empírica, lograba aprovechar ciertos rayos luminosos agrandando y mejorando la formación de la imagen. Amici también utilizó aceite de anís. La adición del objetivo de inmersión resolvió parcialmente el problema del “poder de resolución” y “magnificencia”. -
Lente de objetivo de inmersión en aceite
Ernst Abbe, en colaboración con Karl Zeiss, basándose sobre fundamentos científicos, logró la construcción de una inmersión homogénea al aceite de cedro concentrado como medio de conseguir el acromatismo, atendiendo a que este líquido gozaba de un alto índice de refracción.La primera lente de objetivo de inmersión en aceite homogénea se desarrolló por sugerencia de John Ware Stephenson. -

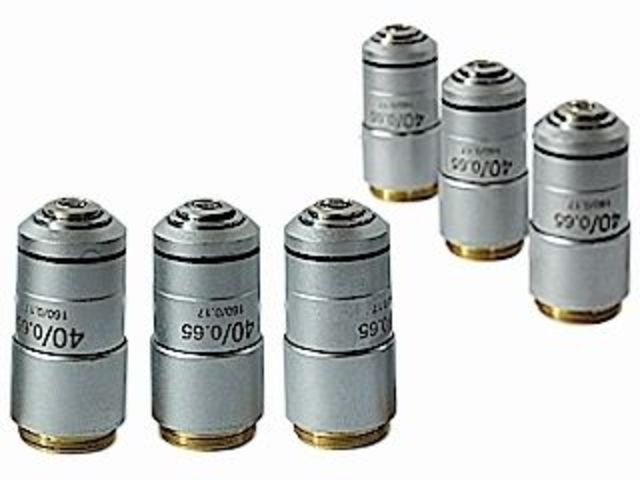

Objetivos apocromáticos de Abbe
Abbe, en colaboración con Otto Schott, creó nuevos tipos de vidrio, de borato y fosfato, cuyas propiedades ópticas permitieron la fabricación de los afamados objetivos “apocromáticos” que brindan una imagen nítida y libre de toda aberración. -

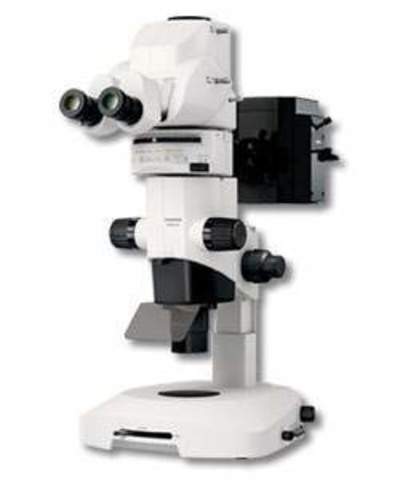

Microscopio de luz ultravioleta
Kohler en 1904 emplea las radiaciones ultravioletas, con un sistema de lentes de cuarzo, sustancia permeable a las radiaciones de corta longitud de onda; marca con ello una nueva etapa en el estudio de microorganismos, cuyo tamaño los hacía invisibles a la observación con microscopio corriente. -

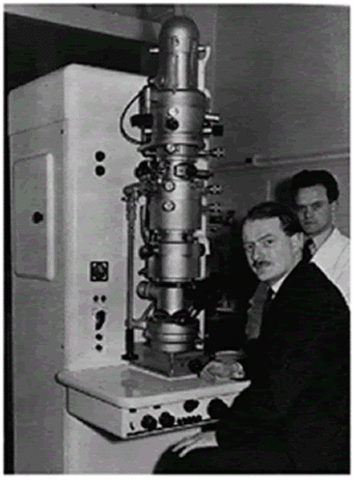

Microscopio electrónico
Los científicos alemanes Ernst Ruska y Max Knoll construyen el primer microscopio electrónico. En este microscopio se produce una aceleración de los electrones al vacío hasta que su longitud de onda es muy corta. Los rayos de estos electrones a alta velocidad son enfocados en una muestra de célula y absorbidos o dispersados por las partes de la célula para formar una imagen en una placa fotográfica sensible. Puede aumentar los objetos hasta un millón de veces. -
Microscopio de contraste de fases
En 1932, Frits Zernike desarrolló métodos ópticos para separar ondas luminosas incidentes y difractadas, se amplifica así la diferencia de fase entre ellas. Un sistema óptico especial convierte esta diferencia de fase en una diferencia de intensidad, de este modo, unas estructuras aparecen más oscuras que otras, se utiliza para diferenciar las estructuras internas de células vivas. -

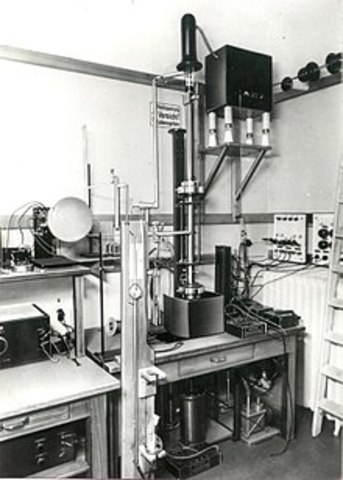

Microscopio electrónico de barrido
En 1937 Manfred Von Ardenne inventa el microscopio electrónico de barrido, con el que conseguía mejorar la resolución del microscopio de transmisión.
La imagen se obtiene debido a la detección de los electrones “devueltos” de la muestra, posteriormente al impacto de los electrones proyectados desde el cañón electrónico; se generan imágenes con una resolución entre 4 a 20 nanómetros y una gran profundidad de campo -

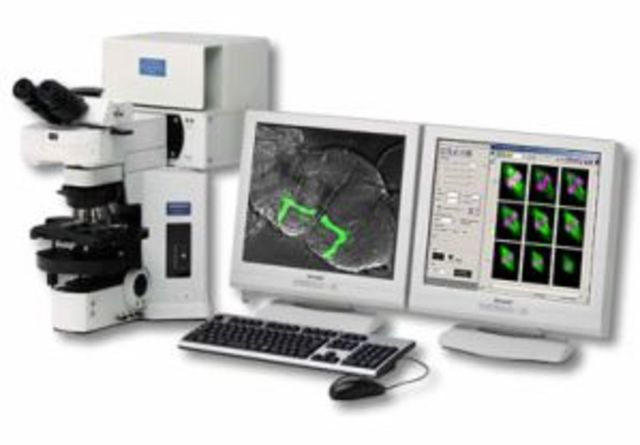

Microscopio confocal
Fue inventado por Marvin Lee Minsky con el objetivo de visualizar las redes neuronales y observar los eventos biológicos en sistemas vivos. En este microscopio, la fuente de luz es un láser que ilumina el preparado a diferentes alturas, generando secciones ópticas. El pinhole evita el pasaje de fluorescencia de las regiones de la muestra que no están en foco. -

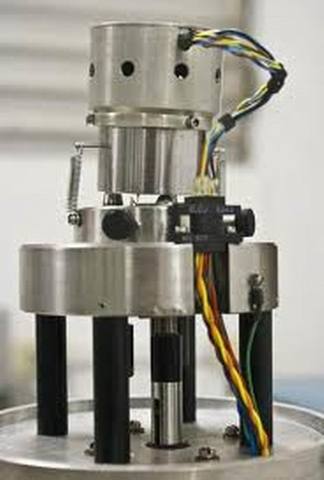

Microscopio de efecto túnel
Gerd Binnig y Heinrich Rohrer inventan el microscopio de efecto túnel que permite observar superfícies a escalas atómicas, superando las limitaciones de los microscopios ópticos (aberración visual, límites de longitud de onda realizando un barrido de superficie sobre el objeto con electrones “tuneladores”). -

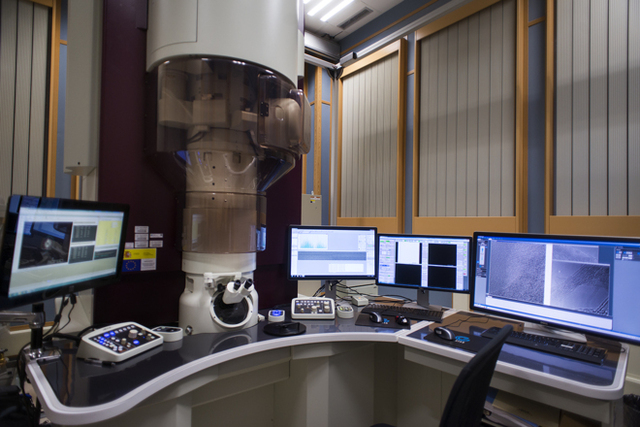

Microscopio electrónico de transmisión de Hitachi
El fabricante tecnológico japonés Hitachi desarrolló el microscopio con más resolución del mundo, basado en la transmisión de electrones y capaz de realizar observaciones a nivel atómico.
