IBM Monochrome Display Adapter (MDA)
El MDA no tiene ningún modo gráfico direccionable por píxeles, solo un único modo de texto monocromático que puede mostrar 80 columnas por 25 líneas de caracteres de texto de alta resolución.
• Tipo: Digital, TTL
• RAM: 4kb
• Resolución: 720 x 350
• Frecuencia Horizontal: 18.432 kHz
• Frecuencia Vertical: 50 Hz
• Colores: Monocromático, con 2 a 4 niveles de intensidad
• BUS: DE-9 (D-sub) -
Color Graphics Adapter (CGA)
La primera tarjeta gráfica en color de IBM para IBM PC y estableció un estándar de visualización de computadora de facto.
• Tipo: Digital, TTL
• RAM: 16kb
• Resolución: 640h × 200v, 320h × 200v
• Frecuencia Horizontal: 15699.8 Hz
• Frecuencia Vertical: 59.923 Hz
• Colores: 16
• BUS: DE-9 (D-sub) -

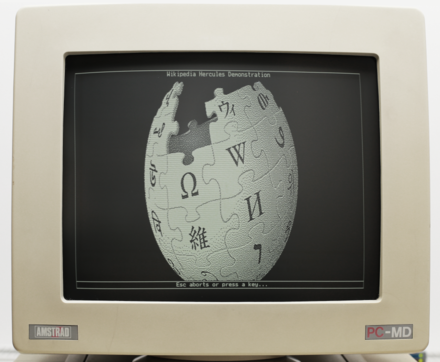

Hercules Graphics Card (HGC)
La tarjeta Hercules ofrece dos modos: un modo de texto monocromático compatible con MDA y un modo de gráficos direccionables por píxeles a 720x348.
• Tipo: TTL electrical signaling
• RAM: 64 KB
• Resolución: 720 x 348
• Frecuencia Horizontal: 18.519 kHz
• Frecuencia Vertical: 50.32 H
• Colores: Se admiten dos páginas gráficas, una en la dirección B0000h y otra en la dirección B8000h.
• BUS: DE9F -
Enhanced Graphics Adapter (EGA)
La IBM EGA original era una tarjeta ISA para PC de 8 bits con 64 KB de RAM integrada. Una placa secundaria opcional (la tarjeta de expansión de memoria gráfica) proporcionaba un mínimo de 64 KB de RAM adicional y hasta 192 KB si se completaba con el kit de módulo de memoria gráfica.
• Tipo: ISA PC de 8 bits
• RAM: 64 KB
• Resolución: 320×200 y 640×350
• Frecuencia Horizontal: 15.7 kHz
• Frecuencia Vertical: 50 Hz
• Colores: 16 para retrocompatibilidad con CGA y Tandy
• BUS: DE-9 (D-sub) -
Video Graphics Array (VGA)
VGA fue el último estándar de gráficos de IBM al que se ajustaron la mayoría de los fabricantes de computadoras compatibles con IBM PC, lo que lo convirtió en el mínimo común denominador.
• RAM: 256KB
• Resolución: 640×480 y hasta 2048×1536
• Frecuencia Horizontal: 25.175 MHz
• Frecuencia Vertical: 60Hz
• Colores: Los modos de 16 colores y 320 × 200, 256 colores tenían paletas totalmente redefinibles
• BUS: DE-15 (D-sub) -

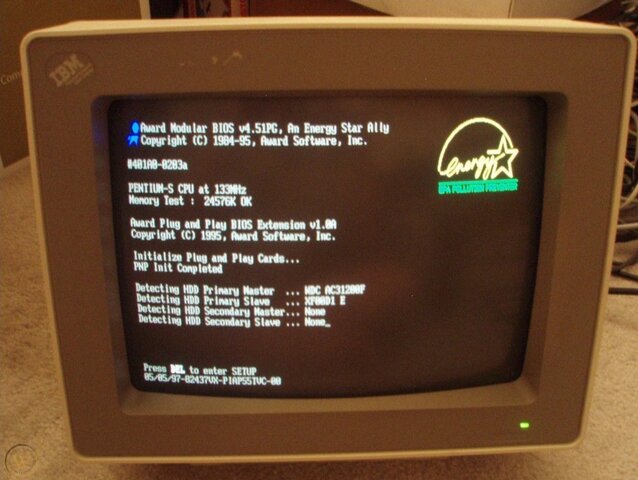

Super Video Graphics Array (SVGA)
Cuando se usa como abreviatura de una resolución, como suele ser VGA y XGA, SVGA se refiere a una resolución de 800 × 600.
• RAM: 1.5 MB
• Resolución: 800×600
• Colores: 256
• BUS: HDD15 -
Ultra Extended Graphics Array(UXGA)
El formato de video es el mismo a pesar de las diferentes designaciones y, como ejemplo, un monitor UXGA puede mostrar resoluciones desde VGA hasta UXGA. En todos los casos utilizan el mismo conector HD15 (imágenes inferiores) y cables VGA y SVGA.
• Resolución: 1600 X 1200
• BUS: HD-15 -
Extended Graphics Array (XGA)
Es un estándar de pantalla de computadora que proporciona 1024 por 768 píxeles en 256 colores, o 640 por 480 píxeles en color de 16 bits.
• RAM: 512KB
• Resolución: 1024 x 768
• Colores: 256
• BUS: 15-pin D-sub -
Super Extended Graphics Array (SXGA)
Es un estándar de resolución de monitores de 1280x1024 pixeles.
Este sistema no es la acostumbrada imagen 4:3 sino 5:4. En un monitor estandar usando imagen 4:3 sus pixeles serán rectangulares en lugar de cuadrados.
• Resolución: 1280 x 1024
• BUS: HD15 -

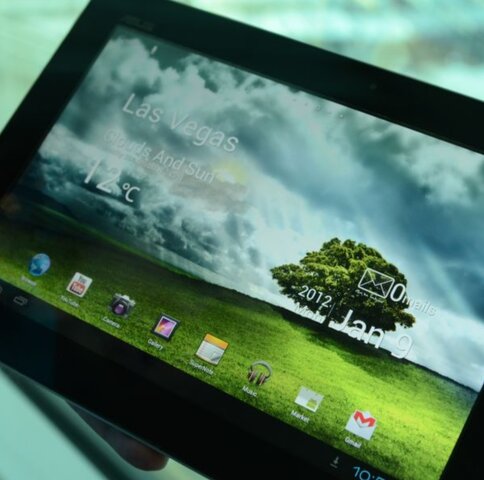

Quad Extended Graphics Array(QXGA)
Es un estándar de resolución de pantalla con una relación de aspecto de 4:3 que mide 2048 x 1536 píxeles; cuatro veces la de XGA. Los monitores de pantalla QXGA están disponibles en formato CRT y LCD de varios fabricantes y se utilizan con iPads a partir de los modelos de tercera generación.
Su nombre proviene del hecho de que tiene cuatro veces la resolución de XGA. Esta es técnicamente la resolución más alta que no se considera experimental -
Quad Super Extended Graphics Array(QSXGA)
Resolucion 2560x2048 y aspect de 5:4
Su version wide WQSXGA soporta 3200x2048 pixeles con escala de 1.56:1 o aspecto de 25:16. Es una resolución de pantalla de 2560 × 2048 píxeles con una relación de aspecto de 5:4. Los monitores en escala de grises con una resolución de 2560 × 2048, principalmente para uso médico, están disponibles en Planar Systems (Dome E5), Eizo (Radiforce G51), Barco (Nio 5, MP), WIDE (IF2105MP), IDTech (IAQS80F) y posiblemente otros. -
Quad Ultra Extended Graphics Array(QUXGA)
Quad Ultra Extended Graphics Array, o QUXGA, es un estándar de video que define una resolución de pantalla de 3200x2400 píxeles. Utiliza una relación de aspecto de 4:3. Esta es una resolución increíblemente alta y actualmente no está disponible en el mercado local (2008), ni se fabrica ningún monitor que afirme mostrarla.
Matriz de gráficos Quad Ultra eXtended (3200 x 2400 píxeles; relación de aspecto 1,33:1) -
Hex Extended Graphics Array(HXGA)
HXGA significa Hex eXtended Graphics Array (4096 por 3072 píxeles; relación de aspecto 4:3). HXGA se define como Hex eXtended Graphics Array (4096 por 3072 píxeles). Matriz de gráficos Hex eXtended (4096 por 3072 píxeles; relación de aspecto 4:3)
