Evolucion de las Tarjetas Madre timeline

Fue un microordenador, basado en la CPU Intel 8080.
contaba con una tarjeta base para incorporar el procesador, la RAM y su circuitería de soporte, en un transporte de datos S-100.
Hoy en día, la Altair es ampliamente reconocida como la chispa que condujo a la revolución del computador personal durante los años siguientes: El bus de computador diseñado para la Altair se convirtió en un estándar de facto conocido como el bus S-100.

Se fabrica la primera microcomputadora "de tarjeta única" en Oslo, Noruega en una empresa llamada Norsk Data Industri. Contaba con un microprocesador Intel 8080 y utilizaba el sistema operativo MYCROP, creado por la misma empresa.

CPU: MCS6502.
2x PIO MCS6530 1024 x 8 ROM, un 64 x 8 RAM, 2x puertos de entrada/salida de propósito general de 8 bits con temporizador de intervalos programable.
8x 6102 de SRAM de 1024 x 1 (1152 bytes).
6x visualizadores de siete segmentos LEDs.
Teclado numérico de 24 teclas tipo calculadora.
2x puertos serie.
Terminal Interface Monitor (TIM), que maneja el arranque (informática), el teclado numérico, los dígitos de 7 segmentos LED y la cinta de casete.

Estaba basado esencialmente en la misma arquitectura que el PC original; *128KB de memoria RAM.
En este factor de forma se definió un tamaño exactamente igual al de una hoja de papel de tamaño carta y un único conector externo para el teclado. La placa base tenía ocho ranuras de expansión ISA de 8 bits, y al igual que el IBM PC, un microprocesador Intel 8088 corriendo a 4,77 MHz y un zócalo para coprocesador matemático Intel 8087.

Empleado por IBM en sus PC IBM AT y sus clones en formato sobremesa y torre completa.
Es un formato de placa base de gran tamaño, característica que dificultaba introducir unidades de disco.
Manejaba 2 conectores de la fuente a la tarjeta madre indicados por los cables negros, quienes inducían a un posible error de conexion.
305 X 305 mm(IBM)
Baby AT: 216 X 330 mm

Especificacion Diseñada por Intel.
Integración de los puertos E/S en la propia placa base.
305 X 244mm (Intel)
Tiene mejor refrigeración, dado que el procesador está en paralelo con los slots de memoria, cerca de la toma de aire de la fuente de alimentación, a diferencia de los slots AGP, PCI y PCI-e.
Reduce costes de fabricación y mantenimiento.
Tipo de conector a la fuente de alimentación, el cual es de 24 (20+4) contactos.
Micro ATX: 244 X 244 mm
Flex ATX: 229 X 191 mm
Mini ATX: 284 X 208 mm

Diseñado pór VIA Technologies.
Compatibles con la ATX.
Solamente disponen de una ranura de expansión PCI y una ranura para un módulo de memoria.
Son generalmente refrigeradas, a causa de su arquitectura de bajo consumo (ruidoso).
Son ideales para su uso como HTPC.
Integran todos los periféricos habituales: red, gráficos, conexión a la televisión, sonido 5.1, aceleración MPEG, USB, Firewire, etc
Tan sólo 215 mm x 191 mm.
MiniITX: 170 X 170 mm
NanoITX: 120 X 120 mm
PicoITX: 100 X 72 mm

Eran destinadas a las PC de pequeño formato. (especialmente para HTPCs).

Es un estándar abierto, y es compatible con ATX casos de factor de forma.
2 ranuras de expansión en una placa base Contienen uno PCI Express ranura y uno PCI slot

Fue diseñada para ofrecer un mejor enfriamiento y mayor flujo de aire dentro de los gabinetes de las computadoras.
prácticamente incompatible con el ATX.
325 X 367 mm
Las CPUs y las tarjetas gráficas consumen cada vez más y más potencia.
Tuvo muy poca aceptación por parte de fabricantes.
Emplearán PCI Express para el sistema gráfico.
MicroBTX: 264 X 267 mm
PicoBTX: 203 X 267 mm
RegularBTX: 325 X 367 mm

Evolucion de las Tarjetas Madre

MITS Altair 8800

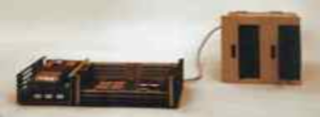

MYCRON 1

KIM-1

XT

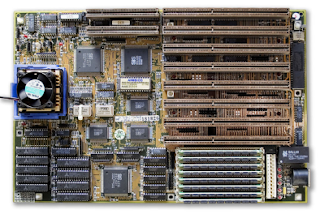

AT

ATX

ITX

DTX

BTX
