Intel Pentium II
funcionaba a una frecuencia de reloj de entre 166 y 450 MHz. La velocidad de bus era originalmente de 66 MHz, pero en las versiones a partir de los 333 MHz se aumentó a 100 MHz. Los cambios fundamentales respecto a éste último fueron mejorar el rendimiento en la ejecución de código de 16 bits, añadir el conjunto de instrucciones MMX y eliminar la memoria caché de segundo nivel del núcleo del procesador, colocándola en una tarjeta de circuito impreso junto a éste. -
AMD Athlon 64
Frecuencia de reloj de CPU 1,0 GHz a 3,2 GHz
Longitud del canal MOSFET 0,13 µm a 65 nm
Conjunto de instrucciones MMX, SSE, SSE2, SSE3, x86-64, 3DNow!
Microarquitectura K8 Microarchitecture
Número de núcleos 1
Zócalo(s) Socket 754 -
Intel core duo
es un microprocesador de sexta generación lanzado en enero del 2006 por Intel, posterior al Pentium D y antecesor al Core 2 Duo. Dispone de dos núcleos de ejecución lo cual hace de este procesador especial para las aplicaciones de subprocesos múltiples y para multitarea Este microprocesador implementa 2 MiB de caché compartida para ambos núcleos más un bus frontal de 667 ó 553 MHz -
AMD Phenom FX
Frecuencia
del Reloj (GHz) 2,4–2,6 Zócalo (Socket) AWP 4 Nucleos -
Intel ATOM
microprocesadores x86 y x86-64 de Intel, anteriormente denominados Silverthorne/Diamondville. Están diseñados para un proceso de fabricación de 45 nm CMOS y destinados a utilizarse en dispositivos móviles de Internet
Frecuencia de reloj deCPU600 MHz a 2,13 GHzVelocidad deFSB400 MT/s a 667 MT/s -
AMD Phenom II
microprocesadores o CPUsmultinúcleo (multicore) fabricados en 45 nm, la cual sucede al Phenom original (basado en la anterior tecnología de proceso de 65 nm).Frecuencia de relojde CPU2,5 GHz a 3,8 GHzVelocidad de FSB1.800 MHz a 2.000 MHz -
AMD Fusion
el amd fusion es el nombre comercial, para una serie de Unidades de Procesamiento Acelerado (APUs), que están siendo desarrolladas desde 2006. El diseño final es una fusión entre AMD y ATI, combinando poder de procesamiento, Northbridge, aceleración 3D y otras funciones de GPUs actuales en un mismo encapsulado.1 Esta tecnología fue mostrada al gran público en enero de 2011 en el CES. -

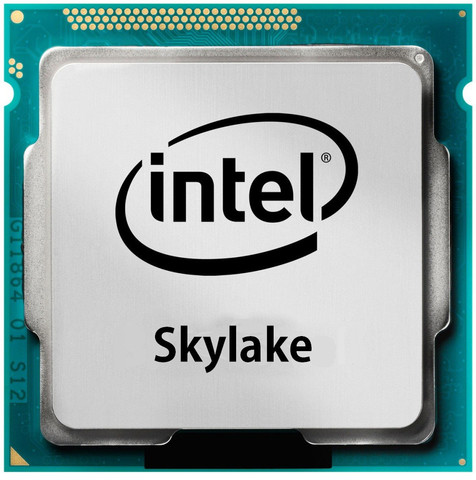

Intel Core i7 Skylake
Skylake es un rediseño microarquitectura utilizando una tecnología de proceso ya existente, que actúa como un "tock" en el modelo de fabricación y diseño "tick-tock" de Intel.
Según Intel, el nuevo diseño aporta mayor rendimiento de la CPU, la GPU y el consumo de energía reducido.
Skylake utiliza el mismo proceso de fabricación de 14 nm3 como Broadwell. -
AMD Bulldozer FX-6300
3.5 Ghz
Socket AM3+ -

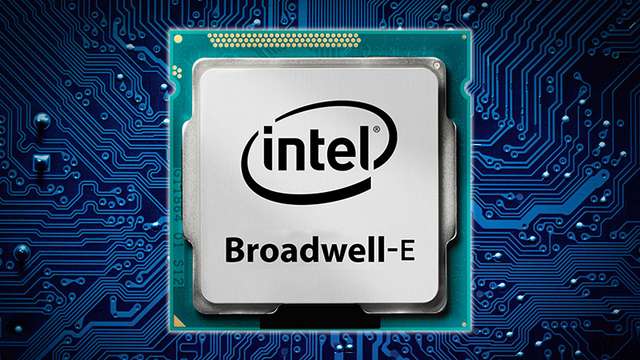

Intel Core i7-6950X (Broadwell-E)
Arquitectura 14nm
Núcleos/Hilos 10/20
Frecuencia base 3.00 GHz
Socket LGA 2011-3
Soporte memoria DDR4-2400 MHz
