9000 BCE

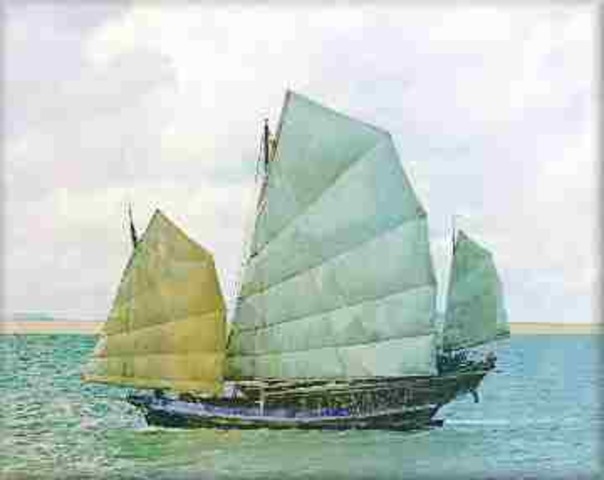

Китайская джонка
пришедшее из глубины веков совершенное парусное судно с превосходной мореходностью. Непотопляемость этих довольно крупных судов, длиной порядка 40÷50 м, обеспечивалась водонепроницаемыми поперечными переборками. При движении в узкостях или при безветрии на Востоке издревле используются плавниковые весла, единственные, которые не теряют работоспособности при плавании в условиях постоянного волнения дальневосточных морей -
1000 BCE

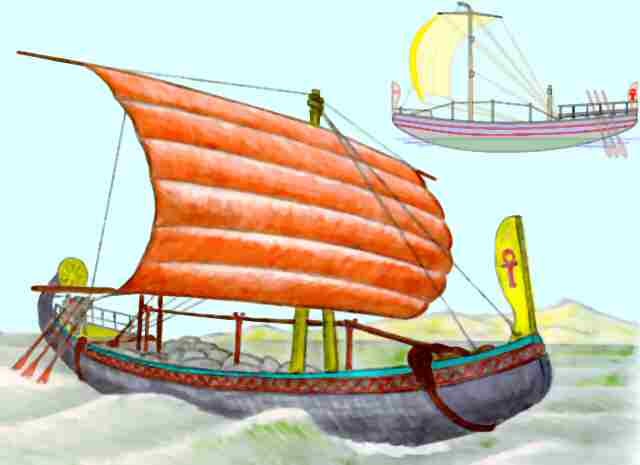

Египетское судно
Корпус судна приспособлен для речного плавания с частыми подходами к пологому необорудованному берегу. Плоское днище делает корпус очень поворотливым, может быть, даже излишне вёртким, что, кстати, при сильном изгибе килевой линии обеспечивает высокую рыскливость корпуса на резком речном волнении. Это уменьшает забрызгиваемость грузов внутри судна и позволяет уворачиваться от опасного заливания при жестких встречах с гребнями крупных волн -
600 BCE

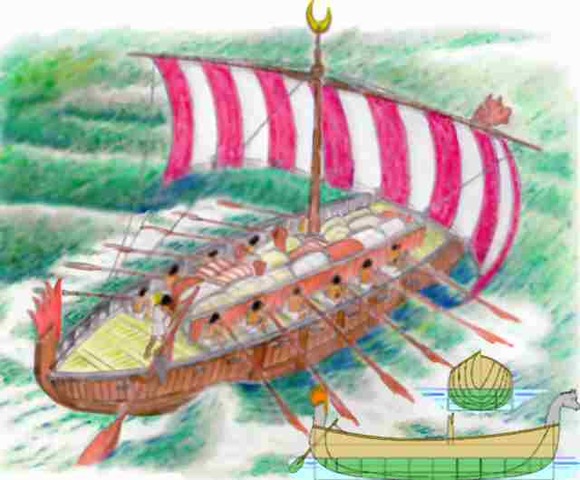

Финикийское морское торговое судно
Подобно лодьям викингов, более полные суда финикийцев также были способны удерживаться лагом к штормовой волне в пассивном режиме плавания. В этом режиме килевая качка демпфируется развалом шпангоутов в оконечностях, а большая поперечная остойчивость корпуса позволяет отслеживать поверхность волны при очень резкой бортовой качке, чем обеспечивается незаливаемость в средней части корпуса -
666

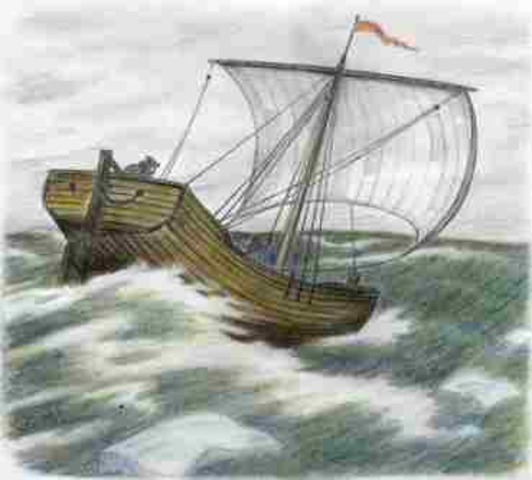

Рыболовное судно русских поморов
Образец корпуса, допускающего активное маневрирование в штормовом море, что необходимо для ухода в укрытие от реальной штормовой опасности. При этом обводы корпуса учитывают особенности штормового плавания по волне под управлением штормовых парусов и навесного руля. -
1500
Галион «Голден Хинт» («Золотая лань»)
Идеальный корабль для дальних океанских экспедиций. Штормовые режимы плавания обеспечиваются исключительно специальной формой корпуса. При усилении штормового ветра экипаж убирает все паруса, и судно подобно флюгеру выходит на курс носом на волну -
Фрегат «Паллада»
Многочисленное парусное вооружение красавца фрегата XIX века позволяет поддерживать хороший ход на умеренных и сильных ветрах. Спрямленная палуба корабля свидетельствует о том, что совершенство техники управления парусами позволяет сохранять ходкость и управляемость корабля даже под воздействием ураганных штормов. -
Крейсер «Аврора»
В корпусе крейсера реализованы мореходные качества аналогичные обводам миноносца. Их суть – это непротивление штормовой стихии. Хорошо виден завал бортов в средней части корпуса. На верхней палубе отсутствуют большие непрерывные площади. Довольно любопытно устроена внутрикорпусная прочная и непрерывная палуба, погибь которой образует второй внутренний борт. Очевидна технологическая сложность корпуса, в обводах которого нет ни одной прямой линии. -
Броненосец «Император Николай I»
Он стал флагманским кораблем командующего соединенных эскадр Черного моря и Тихого океана вице-адмирала П.П. Тыртова. В проектировании и строительстве корабля активнейшее участие принимал адмирал И.А. Шестаков. Известный корабельный инженер Н.Е. Кутейников наблюдал за строительством корабля, и в это время в чине мичмана у него стажировался А.Н. Крылов. Новые российские кораблестроительные технологии рождались вместе с этим замечательным океанским кораблем. -

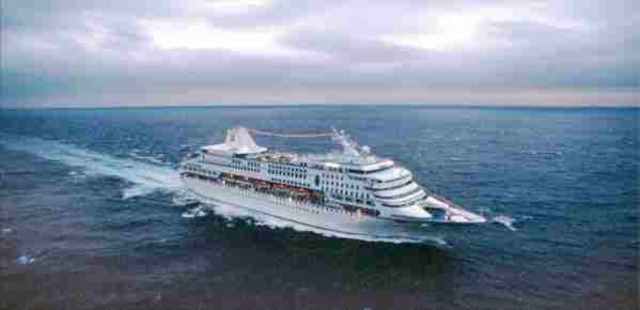

Пассажирский лайнер
Огромный надводный объем в носовой части корпуса предполагает плавание на волнении со свободным рысканием на курсе, но этого не допускает бульб. Широкая кормовая палуба существенно ограничивает возможности выбора штормового курса. В целом же штормовая безопасность этого судна всецело зависит от надежности двигателей и опытности ходовой вахты или от возможности быстро укрыться от непогоды в ближайшем порту – убежище
