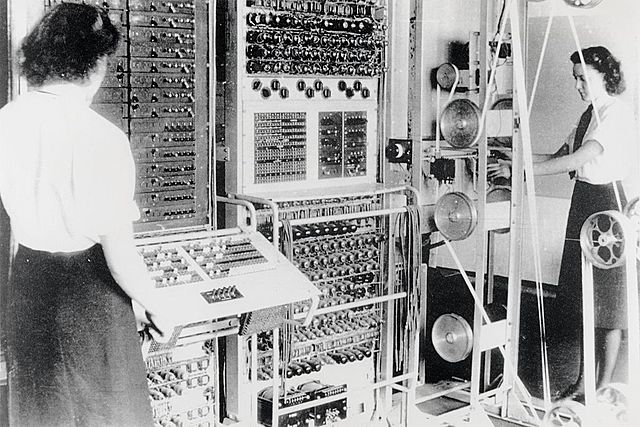

Colossus Mark I
Fueron los primeros dispositivos calculadores electrónicos usados por los británicos para leer las comunicaciones cifradas alemanas durante la Segunda Guerra Mundial. Colossus fue uno de los primeros computadores digitales.
Las máquinas Colossus se usaron para descifrar los mensajes cifrados,que se interceptaban de las comunicaciones de la Alemania Nazi, usando la máquina Lorenz SZ40/42. -
Period: to
Marcas de Placas Bases
Varios fabricantes se reparten el mercado de placas base, tales como: Advantech, Albatron, Aopen, ASUS, AsRock, Biostar, Chaintech, Dell, DFI, ECS EliteGroup, FIC, Foxconn, Gigabyte Technology, iBase, iEi, Intel, Lenovo, MSI, Pc Chips, Sapphire Technology, Super Micro, Tyan, VIA, XFX, Zotac. Algunos diseñan y fabrican uno o más componentes de la placa base, mientras que otros ensamblan los componentes que terceros han diseñado y fabricado. -
LA CARRERA POR EL TRANSISTOR
Durante 1946 y los comienzos de 1947, los resultados obtenidos por el equipo dirigido por Shockley no fueron nada esperanzadores, pero desde la primavera de 1947, dos de los miembros más brillantes del grupo. El 16 de diciembre de 1947 lograron por fin hacer funcionar un amplificador empleando un transistor fabricado con germanio -

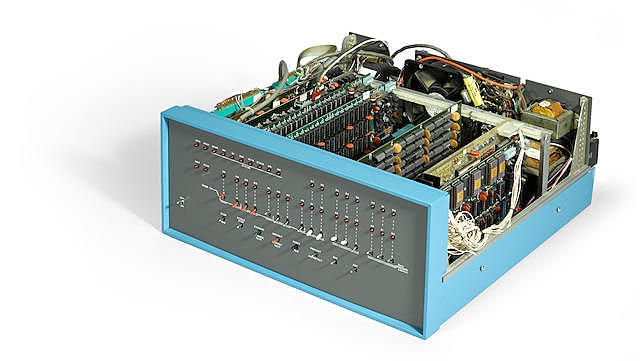

MITS Altair 8800
Fue un microordenador, basado en la CPU Intel 8080. contaba con una tarjeta base para incorporar el procesador, la RAM y su circuitería de soporte, en un transporte de datos S-100. Hoy en día, la Altair es ampliamente reconocida como la chispa que condujo a la revolución del computador personal durante los años siguientes: El bus de computador diseñado para la Altair se convirtió en un estándar de facto conocido como el bus S-100. -
Componentes Placas Bases en General
Una placa base típica admite los siguientes componentes: Conectores de alimentación de energía eléctrica.
Zócalo de CPU (monoprocesador) o zócalos de CPU (multiprocesador).
Ranuras de RAM.
Chipset. -

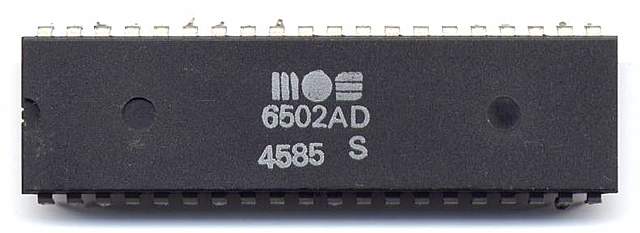

MOS 6502
El MOS 6502 o MOS Technology 6502 es un microprocesador de 8 bits diseñado por MOS Technology en 1975. Cuando fue introducido fue, con bastante diferencia, la CPU más barata con características completas de mercado, con alrededor de un sexto del precio o menos que las CPU con las que competía de compañías más grandes como Motorola e Intel. -

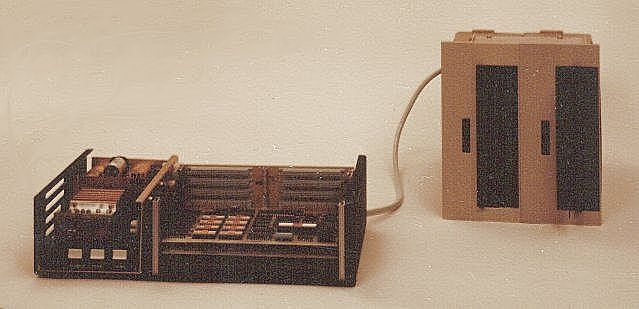

Mycron 1
Se fabrica la primera microcomputadora "de tarjeta única" en Oslo, Noruega en una empresa llamada Norsk Data Industri. Contaba con un microprocesador Intel 8080 y utilizaba el sistema operativo MYCROP, creado por la misma empresa. -

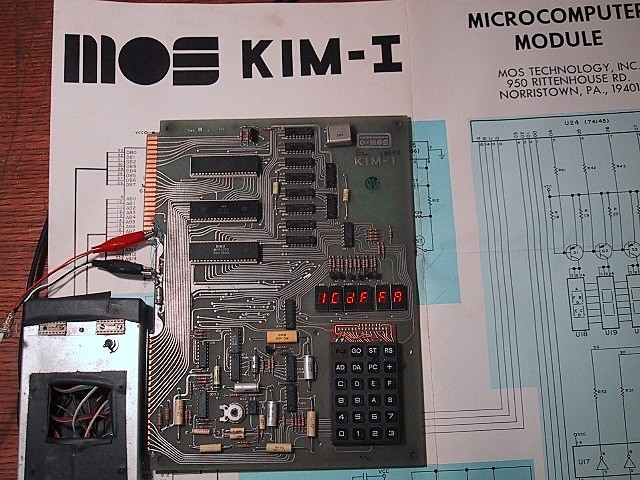

MOS KIM-1
El KIM-1, Keyboard Input Monitor (Monitor de Entrada de Teclado), era un pequeño kit de microcomputador basado en el microprocesador 6502, desarrollado y producido por MOS Technology, Inc., y lanzado en 1975. Por su bajo precio fue muy exitoso en su tiempo (debido a que los 6502 eran mucho más baratos que los otros procesadores) y a la expandibilidad de fácil acceso de la tarjeta. -

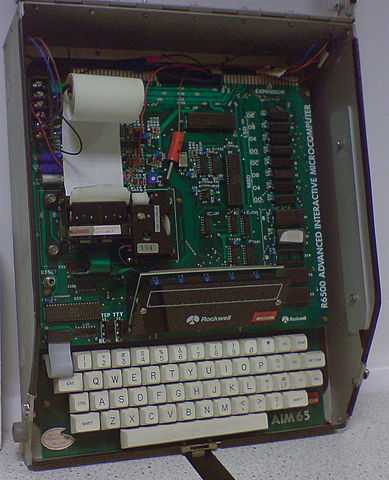

Rockwell AIM-65
El Rockwell AIM-65, introducido en 1976, fue un computador basado en el microprocesador 6502 de MOS Technology diseñado para entrenamiento y desarrollo. El AIM-65 era el hermano mayor del computador KIM-1. El software disponible incluyó un monitor con ensamblador/desensamblador de una línea a la vez, intérprete BASIC, ensamblador, PASCAL, PL/65, y sistema de desarrollo FORTH. El hardware disponible incluyó un controlador de diskette y una placa madre para expansión. -
Formatos de placa base
Las placas base necesitan tener dimensiones compatibles con las cajas que las contienen, de manera que desde los primeros computadores personales se han establecido características mecánicas, llamadas factor de forma. Definen la distribución de diversos componentes y las dimensiones físicas, como por ejemplo el largo y ancho de la tarjeta, la posición de los agujeros para los tornillos de sujeción y las características de los conectores. -

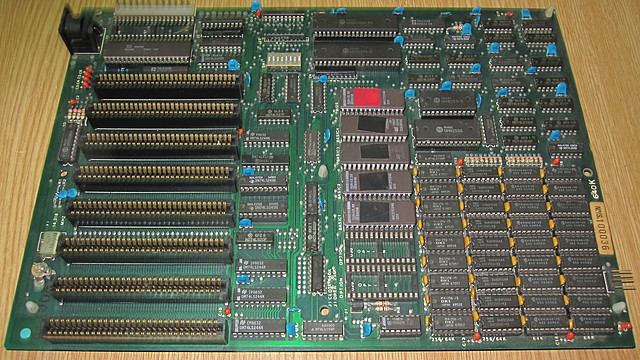

XT
XT (sigla en inglés de eXtended Technology, «tecnología extendida») es el formato de la placa base de la computadora IBM PC XT (modelo 5160), lanzado en 1983. En este factor de forma se definió un tamaño exactamente igual al de una hoja A4 y un único conector externo para el teclado. -

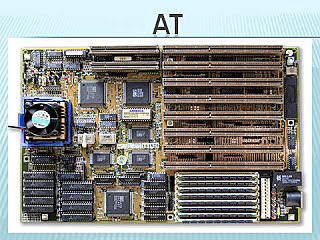

AT
AT (Advanced Technology, «tecnología avanzada») es uno de los formatos más grandes de toda la historia de la PC (305×279–330 mm), definió un conector de potencia formado por dos partes. Fue usado de manera extensa de 1985 a 1995. AT: 305×305 mm (IBM)
Baby-AT: 216×330 mm -

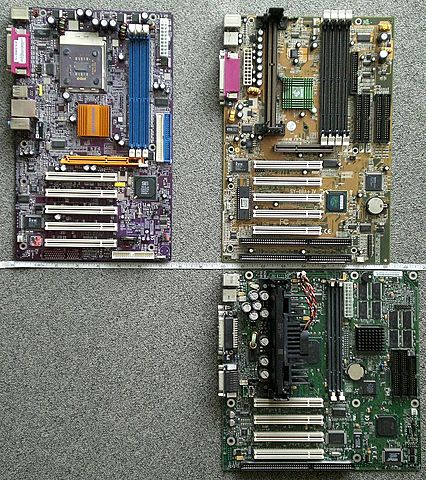

ATX
ATX (Advanced Technology eXtended, «tecnología avanzada extendida») fue creado por un grupo liderado por Intel, en 1995 introdujo las conexiones exteriores en la forma de un panel E/S y definió un conector de 24 pines para la energía. Se usa en la actualidad en la forma de algunas variantes, que incluyen conectores de energía extra o reducciones en el tamaño. ATX: 305×244 mm (Intel)
microATX: 244×244 mm
FlexATX: 229×191 mm
MiniATX: 284×208 mm -

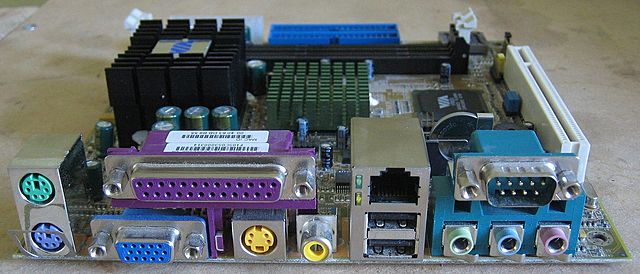

ITX -Mini
ITX (Integrated Technology eXtended), con rasgos procedentes de las especificaciones microATX y FlexATX de Intel, el diseño de VIA se centra en la integración en placa base del mayor número posible de componentes, además de la inclusión del hardware gráfico en el propio chipset del equipo, siendo innecesaria la instalación de una tarjeta gráfica en la ranura AGP. ITX: 215×195 mm (VIA)
Mini-ITX: 170×170 mm
Nano-ITX: 120×120 mm
Pico-ITX: 100×72 mm -
Period: to
Tipos de placas principales AMD
Slot A: Duron, Athlon
Socket A: Duron, Athlon, Athlon XP, Sempron
Socket 754: Athlon 64, Mobile Athlon 64, Sempron, Turion
Socket 939: Athlon 64, Athlon FX , Athlon X2, Sempron, Opteron
Socket 940: Opteron y Athlon 64 FX
Socket AM2: Athlon 64, Athlon FX, Athlon X2, Sempron, Phenom
Socket F: Opteron
Socket AM2 +: Athlon 64, Athlon FX, Athlon X2, Sempron, Phenom
Socket AM3: Phenom II X2/X3/X4/x6, Athlon II X2/X3/X4, Sempron 100 Series -
Period: to
Tipos de placas principales AMD 2 parte
Socket AM3: Phenom II X2/X3/X4/x6, Athlon II X2/X3/X4, Sempron 100 Series
Socket AM3+: Sempron, Athlon II X2/X3/X4, Phenom II X2/X3/X4/X6, FX X4/X6/X8
Socket FM1: A4X2, A6X3/X4, A8X4, Athlon II
Socket FM2: APU A4, APU A6, APU A8, APU A10, Athlon II X2/X4
Socket AM4: Procesadores de arquitectura Zen -
Period: to
Tipos de placas principales INTEL
Socket 7: Pentium I, Pentium MMX
Slot 1: Pentium II, Pentium III, Celeron
Socket 370: Pentium III, Celeron
Socket 423: Pentium 4
Socket 478: Pentium 4, Celeron
LGA 775: Pentium 4, Celeron, Pentium D (doble núcleo), Core 2 Dúo, Core 2 Quad, Core 2 Extreme, Xeon
Socket 603: Xeon
Socket 604: Xeon
Socket 771: Xeon
LGA 1366: Intel Core i7 (Nehalem), Xeon (Nehalem)
LGA 1156: Intel Core i3, Intel Core i5, Intel Core i7 (Nehalem) -
Period: to
Tipos de placas principales INTEL 2 parte
LGA 2011: Intel Core i7, Xeon (Sandy Bridge)
LGA 1155: Intel Core i5 e Intel Core i3 (Sandy Bridge), Intel Core i7, Intel Core i5 e Intel Core i3 (Ivy Bridge)
LGA 1150: Intel Core i7, Intel Core i5 e Intel Core i3 (Haswell y Broadwell)
LGA 1151: Intel Core i7, Intel Core i5, Intel Core i3, Intel Pentium G4000/G5000 series e Intel Celeron G3900 series (Skylake) y (Kaby Lake) -
BTX
BTX fue retirada en muy poco tiempo por la falta de aceptación, resultó prácticamente incompatible con ATX, salvo en la fuente de alimentación. Fue creada para intentar solventar los problemas de ruido y refrigeración, como evolución de la ATX. BTX: 325×267 mm (Intel)
Micro BTX: 264×267 mm
Pico BTX: 203×267 mm
Regular BTX: 325×267 mm -

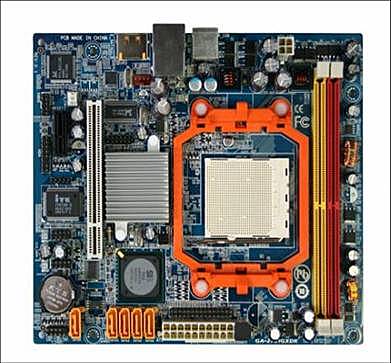

DTX
DTX eran destinadas a las PC de pequeño formato. Hacen uso de un conector de energía de 24 pines y de un conector adicional de 2x2. DTX: 248×203 mm (AMD)
Mini DTX: 170×203 mm
Full DTX: 243×203 mm -
Formatos privativos
Durante la existencia del PC, muchas marcas han intentado mantener un esquema cerrado de hardware, denominado privativo, fabricando placas base incompatibles físicamente con los factores de forma con dimensiones, distribución de elementos o conectores que son atípicos. Entre las marcas más persistentes está Dell, que rara vez fabrica equipos diseñados con factores de forma de la industria. -

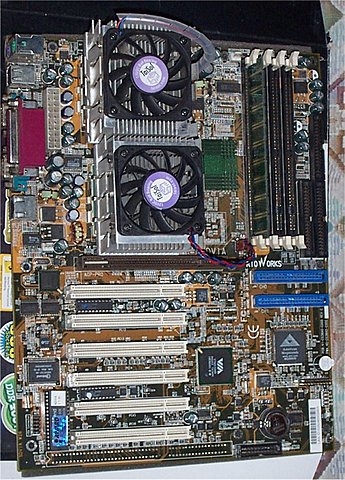

Placa Multiprocesador
Este tipo de placa base incluye zócalos para instalar varios procesadores (generalmente 2, 4, 8 o más). No nos estamos refiriendo a instalar un procesador con varios núcleos, sino a que podemos instalar varios procesadores físicos. Algunos fabricantes proveen placas base que pueden acoger hasta 8 procesadores (en el caso de socket 939 para procesadores AMD Opteron y sobre socket 604 para procesadores Intel Xeon). -

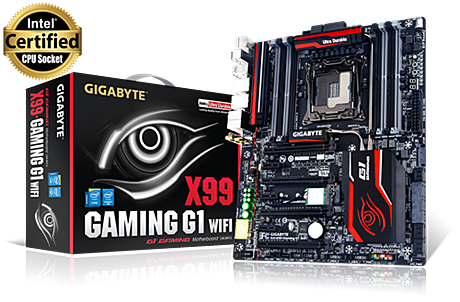

Placa Bases de Tiempo Reciente
Soporte SATA Express para transferencias de datos a 10 Gb/s
Juegos en red con Killer™ E2200 e Intel
Revestimiento de oro de 6x(30µ) en los zócalos de CPU, módulos DIMM y ranuras PCI
Preparado para Thunderbolt™
4 Channel DDR4,8 DIMMs
Puertos de audio bañados en oro
Dual M.2 Technology with Onboard WIFI and SSD card
Soporta el nuevo procesador Intel® Core™ i7 Extreme Edition
Soporta procesadores Intel® Core™ i7 6950X edición extrema
Soporta la tecnología Intel® Turbo Boost Max 3.0 -
