FAMILIA AMX 86
-
Am386
Bus de datos de 32 bits, puede seleccionar entre un bus de 32 bits o un bus de 16 bits mediante el uso de la entrada BS16 Espacio de direcciones físicas de 32 bits, espacio de direcciones de memoria física de 4 Gbytes obtiene código en unidades de cuatro bytes lanzado en marzo de 1991 Los distintos modelos del Am386DX, datos de Número de modelo Frecuencia FSB Voltaje Poder Enchufe AMD Am386DX / DXL-20 20 MHz 5 V 1,05 vatios CPGA de 132 pines AMD Am386DX / DXL-25 25 MHz 1,31 vatio -
Am486
La velocidad de reloj más alta de los chips 486 de AMD, proveyeron un desempeño superior a muchos de los primeros Pentium, especialmente los de Pentium 60 y 66 MHz. Mientras que los chips Intel 80486DX4 equivalentes tenían un precio más alto y requerían una pequeña modificación del zócalo, el precio de AMD era más bajo. Inicialmente, los chips DX4 de Intel tenían dos veces el caché que los de AMD, dándoles un desempeño ligeramente superior, pero el DX4-100 de AMD -

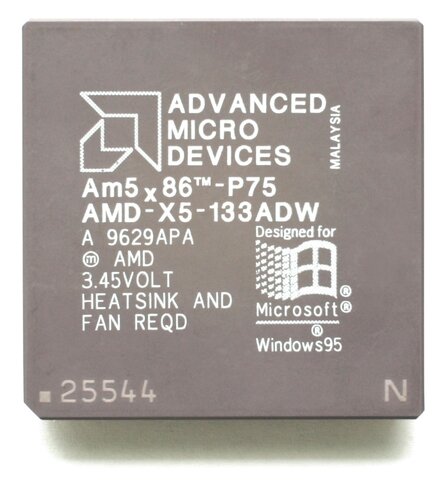

Am5x86
El procesador Am5x86 es una CPU compatible con x86 introducida en 1995 por AMD para su uso en sistemas informáticos de clase 486 . Es una de las rutas de actualización más rápidas y universalmente compatibles para los sistemas 486. Presentado en noviembre de 1995, el Am5x86 (también conocido como 5x86-133, Am5x86, X5-133, y vendido con varias etiquetas -
Familia de AMD K
-
AMD K5
Procesador Frecuencia Tecnología Voltaje Bus Multiplicador
Core I/O
PR75 75Mhz. 0,35 µ 3,52v 50Mhz 1,5
PR90 90Mhz 0,35 µ 3,52v 60Mhz 1,5
PR100 100Mhz 0,35 µ 3,52v 66Mhz 1,5
PR120ABQ 90Mhz 0,35 µ 3,52v 60Mhz 1,5
PR120AHQ 2,93 3,3
PR133ABQ 100Mhz 0,35 µ 3,52v 66Mhz 1,5
PR133AHQ 2,93 3,3
PR166ABQ 116,66Mhz 0,35 µ 3,52v 66Mhz 1,75*
PR166AHQ 2,93 3,3 -
AMD K6
8,8 millones de transistores en 350 nm
L1-Cache: 32 + 32 KiB (Datos + Instrucciones)
MMX
Socket 7
Front Side Bus: 66 MHz
Fecha de lanzamiento: 2 de abril de 1997
Voltaje: 2,9 V (166/200) 3,2/3,3V (233)
Velocidad de reloj: 166, 200, 233 MHz -

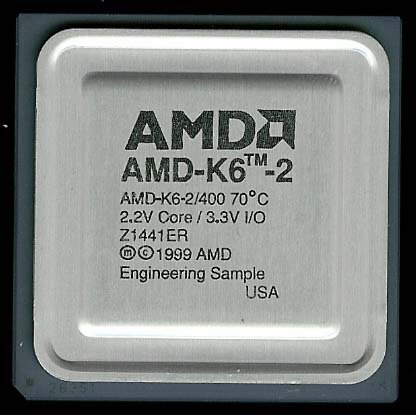

AMD K6-2
El K6-2 era un microprocesador x86 manufacturado por AMD, disponible en velocidades desde los 233 a los 570 MHz. Tenía un caché de nivel 1 de 64 KiB (32 KiB de instrucciones y 32 KiB de datos), y utilizaba placas base socket 7 o Super Socket 7, compatibles con procesadores Pentium de Intel. -

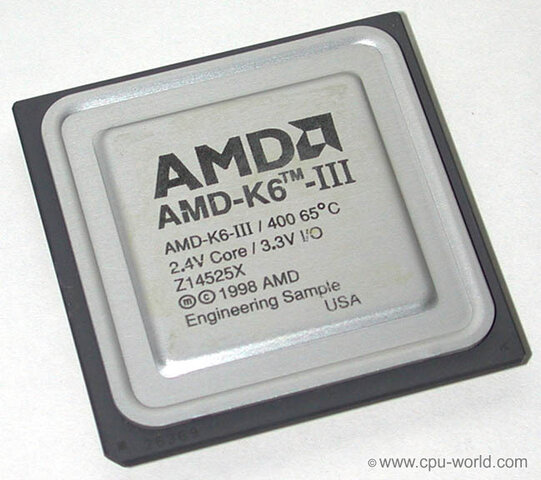

AMD K6-III
L1-Cache: 32 + 32 KiB (Data + Instructions)
L2-Cache: 256 KiB, fullspeed
MMX, 3DNow!
Super Socket 7
Front Side Bus: 100 MHz
VCore: 2.2 V, 2.4 V -
Famila Athlon
-
AMD Athlon MP
AMD lanzó al mercado esta gama de procesadores a mediados del 2001 basándose en el núcleo Palomino, con velocidades de 1000 y 1200 MHz. Con este núcleo se llegó hasta el modelo 2100+, a 1733MHz. Después se adaptó este procesador a núcleo Barton. El procesador MP con mayor frecuencia de reloj fue el 2800+ con 2,13GHz y 266MHz de FSB. Son de alto desempeño tanto para servidores como para estaciones de trabajo, puesto que incluye características propias de AMD. · -
Athlon XP
Arquitectura QuantiSpeed para un mejor rendimiento
Microarquitectura de procesador x86 de nueve salidas, supercanalizado, superescalado diseñado para gran rendimiento
Decodificadores de instrucciones x86 paralelas múltiples
Tres unidades de ejecución de coma decimal inutilizadas superescaladas y completamente canalizadas, que ejecutan instrucciones x87 (coma decimal), MMX y 3DNow!.
Tres unidades de números enteros inutilizadas superescaladas y canalizadas -
AMD 64 ATHLON
- Número de modelo - de 2800+ a 4000+ (a descatalogar) - de LE-1600 a LE-1640 - Velocidad (MHz) - de 1800 MHz a 2400 MHz - LE-xxxx - de 2200 MHz a 2700 MHz - Núcleos - Uno - Caché L1 - 128 KB - Caché L2 - 512 KB y 1024 KB - Caché L3 - No - Socket - 754 * - 939 * - AM2 * Aunque AMD mantiene procesadores Athlon para socket 754 y 939, son bastante difíciles de conseguir, ya que este tipo de socket hace tiempo que dejó de utilizarse. - Tecnología de fabricación (CMOS) - 65 nm SOI - 90 nm
-
AMD Sempron
- Número de modelo - 2800+ a 3800+ (a descatalogar) - L-1100 a L-1300 - Velocidad (MHz) - de 1600 MHz a 2300 MHz - Núcleos - Uno - Caché L1 - 128 KB - Caché L2 - de 128 KB a 512 KB - Caché L3 - No - Socket - 754 (2800+, 3000+, 3100+, 3300+ y 3400+) - AM2 (2800+, 3000+, 3400+ y resto de la gama) - Tecnología de fabricación (CMOS) - 65 nm SOI - 90 nm SOI - 130 nm SOI - Potencia en vatios (W) - 35 W - 42 W - 65 W - Velocidad del bus del sistema (FSB) - 1600 MHz
-
familia SEMPRON
-
Sempron 3000+, Socket-A
caché L1: 128 KiB (64 KiB para datos y los otros 64 KiB para instrucciones)
Caché L2: 256 KiB fullspeed (es decir, a la misma velocidad del propio núcleo)
MMX, 3DNow!, SSE
Socket A (EV6)
Velocidad del FSB: 166 MHz (FSB 333 DDR).
Voltaje en el núcleo (Vcore): 1,6 V
Lanzamiento: 28 de julio de 2004 -
Familia de AMD Phenom
-
AMD 64 ATHLON x2
- Número de modelo - de 3600+ a 6400+ - 4050e, 4450e y 4850e - 7450, 7550 y 7750 - BE-2300, BE-2350 y BE-2400 - No - Socket - 939 (3800+ 4200+, 4400+, 4600+ y 4800+), prácticamente descatalogados, solo disponibles en algunos mercados. - AM2 - Toda la gama - AM2+ (7450, 7550 y 7750) - Tecnología de fabricación (CMOS) - 65 nm SOI (resto de gama, con caché L2 de 512 KB) - 90 nm SOI (3800+ a 6400+) - Potencia en vatios (W) En este apartado hay que hacer una salvedad:
-
AMD PHENOM
La gama Phenom se puso a la venta en marzo de 2008, y está destinada a sustituir paulatinamente a la serie Athlon X2. De momento se comercializan en 3 y 4 núcleos, mejorando el rendimiento, en el caso de los de 3 núcleos, hasta en un 30% con respecto a los Athlon X2 a igualdad de velocidad total (según AMD), sobre todo en funciones multimedia y en reproducción de vídeo HD. Son procesadores multinúcleo, comunicados entre sí dentro del mismo substrato de silício -
AMD Phenom 64 x3
- Número de modelo
- 8400, 8450, 8600, 8650, 8750 y 8850
- Velocidad (MHz)
- 2100 MHz, 2300 MHz, 2400 MHz y 2500 MHz
- Núcleos
- Tres
- Caché L1
- 128 x 3
- Caché L2
- 512 x 3
- Caché L3
- 2048 x 1 (compartida para los tres núcleos)
- Número de modelo
-
AMD Phenom 64 x4
Es la segunda generación de Phenom X4, y de momento consta de sólo dos modelos. En esta segunda generación se utiliza la tecnología de 45 nm SOI y caché de 3er nivel, hasta los 6144 KB. - Número de modelo - 920 y 940 - Velocidad (MHz) (compartida para los cuatro núcleos) - Socket - AM2+ - Tecnología de fabricación (CMOS) - 45 nm SOI - Potencia en vatios (W) - 125 W - Velocidad del bus del sistema (FSB) - 3600 MHz Todos los procesadores actuales de AMD son de 64 bits -
AMD Athlon II
La familia Athlon II está basada en la arquitectura K10, sin embargo a diferencia de la familia del Phenom II, no posee cache de tercer nivel L3. En estos procesadores, se ha intentado cubrir esa diferencia, aumentando el nivel de la cache de segundo nivel de 512 KiB a 1 MiB por cada núcleo en los procesadores de dos núcleos. Ofrece compatibilidad con las instrucciones SSE, SSE2, SSE3, SSE4a y MMX para la seguridad y aplicaciones multimedia. Los Athlon II, con modelos de doble -
FamiliaRyzen
-
AMD Ryzen™ 3 PRO 1200
Memoria
Velocidad máxima de memoria
Up to 2667MHz
Tipo de memoria
DDR4
Canales de memoria
2
Funcionalidades principales
Tecnologías compatibles
Tecnología AMD GuardMI
Tecnología AMD SenseMI
Virtualización AMD
DASH 1.2
Secure Boot
Trusted Applications
TSM Encryption
AES
AVX2
XFR (Intervalo de frecuencias ampliado)
Fundación
Familia de productos
AMD Ryzen™ PRO Processors
Línea de productos
AMD Ryzen™ 3 PRO Desktop Processors
Plataforma
Computadora de escritorio -
AMD Ryzen™ 7 PRO 1700X
Memoria
Velocidad máxima de memoria
Up to 2667MHz
Tipo de memoria
DDR4
Canales de memoria
2
Funcionalidades principales
Tecnologías compatibles
Tecnología AMD GuardMI
Tecnología AMD SenseMI
Virtualización AMD
DASH 1.2
Secure Boot
Trusted Applications
TSM Encryption
AES
AVX2
XFR (Intervalo de frecuencias ampliado)
Fundación
Familia de productos
AMD Ryzen™ PRO Processors
Línea de productos
AMD Ryzen™ 7 PRO Desktop Processors
Plataforma -
AMD Ryzen 5 PRO 2600
Memoria
Velocidad máxima de memoria
Up to 2933MHz
Tipo de memoria
DDR4
Canales de memoria
2
Funcionalidades principales
Tecnologías compatibles
Tecnología AMD GuardMI
DASH 1.2
Fundación
Familia de productos
AMD Ryzen™ PRO Processors
Línea de productos
AMD Ryzen™ 5 PRO Desktop Processors
Plataforma
Computadora de escritorio
Número de modelo de procesador
YD260BBBM6IAF
OPN MPK
YD260BBBAFMPK -

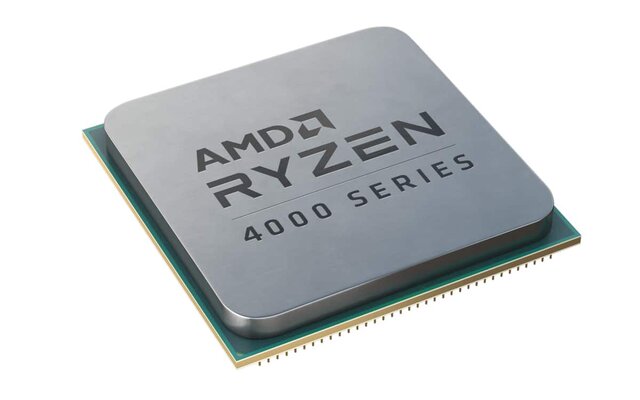

AMD Ryzen 4000G Series
Procesador Núcleos/hilos Frecuencia Base Turbo TDP Unidades de Cómputo (GPU) Frecuencia de la GPU
Ryzen 7 4700G 8 / 16 3.6 GHz 4.4 GHz 65 W 8 2.1 GHz
Ryzen 7 4700GE 8 / 16 3.1 GHz 4.3 GHz 35 W 8 2.0 GHz
Ryzen 5 4600G 6 /12 3.7 GHz 4.2 GHz 65 W 7 1.9 GHz
Ryzen 5 4600GE 6 / 12 3.3 GHz 4.2 GHz 35 W 7 1.9 GHz
Ryzen 3 4300G 4 / 8 3.8 GHz 4.0 GHz 65 W 6 1.7 GHz
Ryzen 3 4300GE 4 / 8 3.5 GHz 4.0 GHz 35 W 6 1.7 GHz -
AMD Ryzen 5 PRO 3400
Núcleos 4
Flujos 8
La frecuencia máxima 3.3 GHz de 5.3 (Core i9-10900KF)
Caché de nivel 1 384 kB de 896 (Atom C3950)
Caché de nivel 2 2 MB de 12 (Core 2 Quad Q9550)
Caché de nivel 3 4 MB de 32 (Ryzen Threadripper 1998)
El proceso tecnológico 12 nm de 5 (Apple M1)
Cantidad de los transistores 4940 Million de 16000 (Apple M1)
El soporte de 64 bits + -

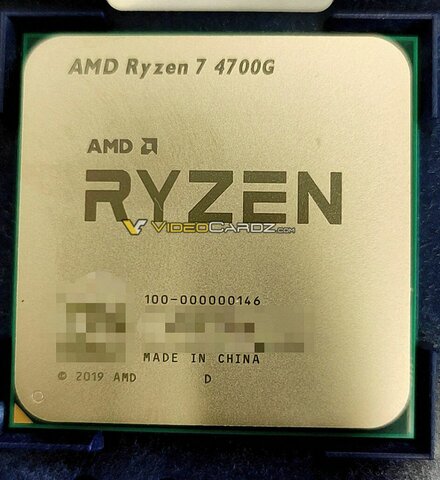

AMD Ryzen 7 4700G
AMD presentó recientemente las APUs Ryzen serie 4000, una nueva generación que marca un importante salto y que tiene en la Ryzen 7 4700G a su máximo exponente para el mercado de consumo general.
La Ryzen 7 4700G tiene una CPU Zen 2 de 8 núcleos y 16 hilos funcionando a una frecuencia de 3,6 GHz-4,4 GHz, modo normal y turbo, suma 12 MB de caché y cuenta con una GPU integrada Radeon Vega 8 de última generación, fabricada en proceso de 7 nm y acompañada de 512 shaders -
AMD Ryzen 9 5950X
El modelo más potente es el Ryzen 9 5950X, un procesador con nada más y nada menos de 16 núcleos y 32 GHz. Se trata de un chipset muy enfocado a los jugones y creadores de contenido cuya frecuencia máxima asciende a 4,9 GHz. Cuenta con una cache L2+L3 de 72 MB y un TDP de 105W. Desde AMD han hecho algunas comparativas entre los AMD Ryzen 9 5950X y Ryzen 9 3950X con algunos juegos, como 'Far Cry New Dawn' y 'Shadow of the Tomb -

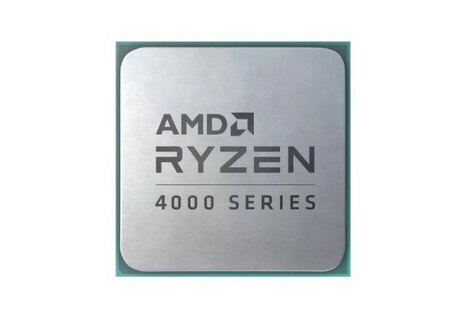

AMD Ryzen 5 4600G
Núcleos 6
Flujos 12
Frecuencia base 3.7 GHz de 4.7 (FX-9590)
La frecuencia máxima 4.2 GHz de 5.3 (Core i9-10900KF)
Caché de nivel 1 64K (por núcleo) de 896 (Atom C3950)
Caché de nivel 2 512K (por núcleo) de 12288 (Core 2 Quad Q9550)
Caché de nivel 3 8 MB (total) de 32 (Ryzen Threadripper 1998)
El proceso tecnológico 7 nm de 5 (Apple M1)
La temperatura máxima de la carcasa (TCase) 95 °C de 105 (Core i7-5557U)
El soporte de 64 bits +
El multiplicador desbloqueado + -

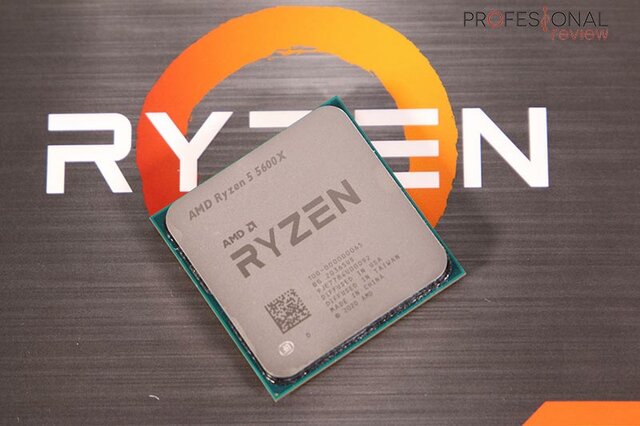

AMD Ryzen 5 5600X
memoria caché de este AMD Ryzen 5 5600X, que será de 32 MB en caché L3. La novedad en ella es que estará disponible por igual para todos los núcleos, ya que el CCD se ha unificado y ahora no tenemos presencia de CCX en el interior. Pasamos por tanto a tener 8 núcleos y un solo bloque de caché en lugar de 4 + 4 y 16 + 16. La memoria caché L2 se mantiene con 512 KB por cada núcleo haciendo un total de 3 MB. Mientras tanto, la caché L1 estará dividida en L1-Instrucciones
