Intel 4004
El Intel 4004: Un CPU de 4bits, fue el primer microprocesador en un simple chip, así como el primero disponible comercialmente. Aproximadamente al mismo tiempo, algunos otros diseños de CPU en circuito integrado, tales como el militar F14 CADC de 1970.
ESPECIFICACIONES TÉCNICAS
Velocidad del reloj: 740 KHz
Cant. Transistores: 2,300 https://www.intel.la/content/www/xl/es/history/museum-story-of-intel-4004.html -
Intel 8008
El i8008 emplea direcciones de 14 bits, pudiendo direccionar hasta 16 KB de memoria. El circuito integrado del i8008, limitado por las 18 patillas de su encapsulado DIP, tiene un bus compartido de datos y direcciones de 8 bits.
el hecho de que el i8008 procesara 8 bits de datos al tiempo y de que pudiera acceder a mucha más memoria hacen que el i8008 sea en la práctica unas tres o cuatro veces más rápido que sus predecesores de 4 bits.
https://es.wikipedia.org/wiki/Intel_8008 -
Intel 4040
El Intel 4040 fue el sucesor del Intel 4004. Diseñado por Federico Faggin y Tom Innes.
El 4040 fue usado primariamente en juegos, pruebas, desarrollo, y equipos del control. El paquete del 4040 era más de dos veces el ancho del 4004 y tenía 24 pines en lugar de los 16 del 4004. El 4040 agregó 14 instrucciones, un espacio más grande para el stack, un espacio para programas de 8kB, 8 registros adicionales, y habilidades de interrupción.
https://es.wikipedia.org/wiki/Intel_4040 -
Intel 8080
Con un empaquetado más grande, DIP de 40 pines, se permitió al 8080 proporcionar un bus de dirección de 16 bits y un bus de datos de 8 bits, permitiendo el fácil acceso a 64 KB de memoria. Tenía siete registros de 8 bits, seis de los cuales se podían combinar en tres registros de 16 bits, un puntero de pila en memoria de 16 bits que reemplazaba la pila interna del 8008, y un contador de programa de 16 bits.
https://es.wikipedia.org/wiki/Intel_8080 -
Intel 8085
ESPECIFICACIONES TÉCNICAS
Velocidad del reloj: 2 MHz
Cant. Transistores: 6.500
Mem. direccionable: 64 KB
Velocidad del bus: 2 MHz
Uso típico: Cálculo costos y precios.
Primera en funcionar con 5V -
Intel 8086
ESPECIFICACIONES TÉCNICAS
Velocidad del reloj: 4.77 - 8 - 10 MHz
Cant. Transistores: 29.000
Mem. direccionable: 1 MB
Velocidad del bus: 4.77 - 8 - 10 MHz
Uso típico: Informática portable -

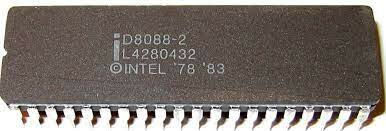

Intel 8088
ESPECIFICACIONES TÉCNICAS
Velocidad del reloj: 4.77 - 8 MHz
Cant. Transistores: 29.000
Mem. direccionable: 64 KB
Velocidad del bus: 4.77 - 8 MHz
Uso típico: Computadores Desktop IBM y clones -
Intel iAPX432
El Intel iAPX 432 fue el primer diseño de microprocesador de 32 bits de Intel, introducido en 1981 como un conjunto de tres circuitos integrados. El iAPX 432 fue pensado para ser el principal diseño de Intel para los años 1980, implementando muchas características avanzadas de multitarea y manejo de memoria en hardware, que los condujo a referirse al diseño como el Micromainframe. -
Intel 80286
SPECIFICACIONES TÉCNICAS
Velocidad del reloj: 6 - 10 - 12 MHz
Cant. Transistores: 134.000
Mem. direccionable: 16 MB
Velocidad del bus: 6 - 10 - 12 MHz
Uso típico: Computadores Desktop IBM y clones -
Intel 80386
Intel 80386: conocido por 386, velocidad de reloj entre 16 y 40 Mhz y destacó principalmente por ser un microprocesador con arquitectura de 32 bits.
https://www.alpertron.com.ar/80386.HTM -
Intel 80386SX
Para facilitar la transición entre las computadoras de 16 bits basadas en el 80286, apareció en junio de 1988 el 80386 SX con bus de datos de 16 bits y 24 bits de direcciones (al igual que en el caso del 80286). Este microprocesador permitió el armado de computadoras en forma económica que pudieran correr programas de 32 bits. El 80386 original se le cambió de nombre: 80386 DX.
https://www.alpertron.com.ar/80386.HTM -
Intel i860
El i860 combinó un número de características que eran únicas, lo más notablemente fue su arquitectura VLIW y un buen soporte para operaciones de alta velocidad de coma flotante. El diseño montó una ALU de 32 bits junto con una FPU de 64 bits que en sí misma fue hecha en tres partes, un procesador sumador, uno multiplicador, y uno gráfico. El sistema tenía pipelines separados para el ALU, el sumador y el multiplicador, y podía manejar hasta tres instrucciones por ciclo de reloj. -

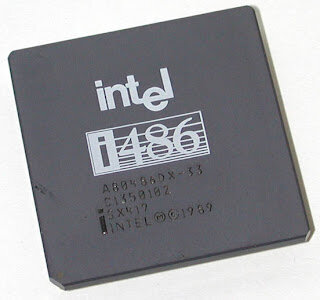

Intel 80486DX
El tamaño de los registros y de los buses son de 32 bits. Mantiene los tres modos de operación: real, protegido y real virtual. Las diferencias reales con los 80386DX son que tiene un flag más, un estado de excepción más, 2 bits más en la tabla de entrada de páginas, 6 instrucciones y los registros de control tienen una longitud de 9 bits.
http://www.ingenieriasystems.com/2013/03/intel-80486dx-y-80486sx.html -
Intel 80386SL
En 1990 Intel introdujo el miembro de alta integración de la familia 386: el 80386 SL con varias características extras (25 MHz, frecuencia reducida ó 0 MHz, interfaz para caché opcional externo de 16, 32 ó 64 KB, soporte de LIM 4.0 (memoria expandida) por hardware, generación y verificación de paridad, ancho de bus de datos de 8 ó 16 bits) que lo hacen ideal para equipos portátiles.
https://www.alpertron.com.ar/80386.HTM -
Intel i960
El subsistema de memoria tenía un ancho de 33 bits, de los cuales 32 bits formaban una palabra y 1 bit de "tag" para indicar la memoria protegida. A diferencia del i386, pero común con la mayoría de los diseños de 32 bits, el i960 tenía un espacio de memoria 32 bits plano, sin segmentación de memoria. -

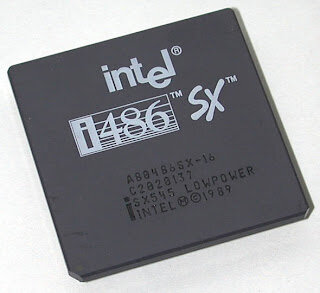

Intel 80486SX
El 80486SX es igual que un 80486DX, sólo que el coprocesador matemático está inhabilitado. El coprocesador matemático 80487SX es en realidad un 80486DX puro que desactiva por completo el 80486SX, sin que podamos retirarlo de la placa. Las velocidades a las que funcionan son de 25, 33, 40 Y 50 MHz. Hay versión SL para portátiles.
http://www.ingenieriasystems.com/2013/03/intel-80486dx-y-80486sx.html -

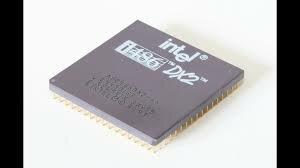

intel ¡486DX2
ESPECIFICACIONES TÉCNICAS
Velocidad del reloj: 40 - 50 - 66 MHz
Cant. Transistores: 1.2 millones
Mem. direccionable: 4 GB
Mem. Caché: 8 KB
Velocidad del bus: 20 - 25 - 33 MHz
Uso típico: Alto rendimiento y bajo costo -

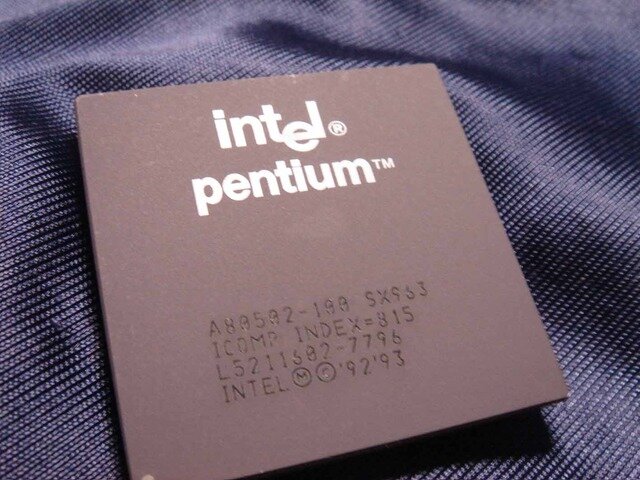

Intel Pentium
ESPECIFICACIONES TÉCNICAS
Velocidad del reloj: 60 - 66 MHz
Cant. Transistores: 3.1 millones
Mem. direccionable: --
Velocidad del bus: --
Uso típico: Desktop También se desarrollaron a velocidades de 75, 100, 120, 133, 200, 233 MHz, durante los años 93' 94' 95' 96' 97'. -
Intel ¡486DX4
ESPECIFICACIONES TÉCNICAS
Velocidad del reloj: 75 - 100 MHz
Cant. Transistores: 1.6 millones
Mem. direccionable: 4 GB
Mem. Caché: 16 KB
Velocidad del bus: 24 - 33 MHz
Uso típico: Alto rendimiento, portatiles costosos -
Intel Pentium Pro
La potencia de este procesador no tenía comparación hasta entonces, gracias a la arquitectura de 64 bits y el empleo de una tecnología revolucionaria como es la de .32 micras, lo que permitía la inclusión de cinco millones y medio de transitores en su interior. El procesador contaba con un segundo chip en el mismo encapsulado, que se encargaba de mejorar la velocidad de la memoria caché, Las frecuencias de reloj se mantenían como límite por arriba en 200 MHz. -
Pentium II
ESPECIFICACIONES TÉCNICAS
Velocidad del reloj: 233 MHz
Cant. Transistores: 7.5 millones
Mem. direccionable: --
Mem. Caché: 512 KB
Velocidad del bus: 66 MHz
Uso típico: Desktop gama alta, workstation y servidores Se comercializó en versiones que funcionaban a una frecuencia de reloj de entre 166 y 450 MHz. La velocidad de bus era originalmente de 66 MHz, pero en las versiones a partir de los 333 MHz se aumentó a 100 MHz. -
Celeron
Frecuencia de reloj de CPU 266MHz — 3.6
Velocidad de FSB 66MT/s — 1066MT/s
Longitud del canal MOSFET 250 — 32
Conjunto de instrucciones x86, EM64T
Microarquitectura P6, NetBurst, Intel Core -
Pentium II Xeon
ESPECIFICACIONES TÉCNICAS
Velocidad del reloj: 400 - 450 MHz
Cant. Transistores: 7.5 millones
Mem. direccionable: 64 GB
Mem. Caché: 512 KB - 1 MB - 2 MB
Velocidad del bus: 100 MHz
Uso típico: Gama media y alta en servidorse y workstation -
Pentium III
Frecuencia de reloj de CPU 400MHz — 1,5GHz
Zócalos compatibles Socket 370 y Slot 1
Velocidad de FSB 100MHz — 133MHz
Longitud del canal MOSFET 250nm — 130nm
Conjunto de instrucciones x86 (686)
Microarquitectura Intel P6
Número de núcleos 1
Tipo de zócalo
Socket 370
Slot 1 -
Pentium IV
Frecuencia de reloj de CPU: 1,3GHz — 4,0GHz
Zócalos compatibles: Socket 423, Socket 478 y LGA 775
Velocidad de FSB: 400MT/s — 1066MT/s
Longitud del canal MOSFET: 180 — 65
Conjunto de instrucciones: x86 (i386), x86-64, MMX, SSE, SSE2, SSE3
Microarquitectura: NetBurst
Tipo de zócalo:
Socket 423
Socket 478
LGA 775 -
Intel itanium
Frecuencia de reloj de CPU 733MHz — 1.73GHz
Velocidad de FSB 300MHz — 667MHz
Conjunto de instrucciones Itanium
Número de núcleos 1, 2 o 4 -

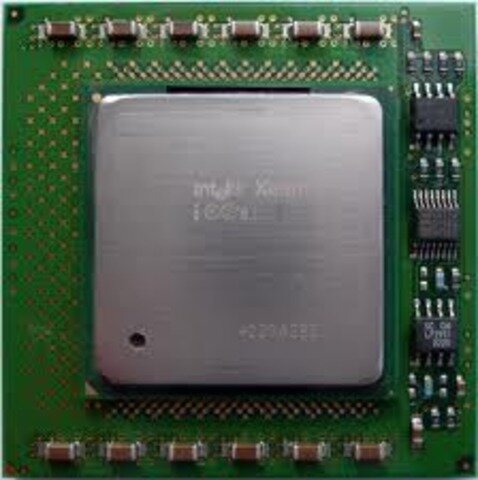

Intel xenon
ESPECIFICACIONES TÉCNICAS Velocidad del reloj: 1.7 GHz Cant. Transistores: 42 millones Mem. direccionable: -- Mem. Caché: 256 KB L2
Velocidad del bus: 400 MHz Uso típico: ALto rendimiento Desktop y Servidores -
Intel itanium 2
Frecuencia de reloj de CPU 200MHz — 1.6GHz
Velocidad de FSB 200MHz — 533MHz
Conjunto de instrucciones IA-64 -
Pentium M
Frecuencia de reloj de CPU 900MHz — 2,26
Velocidad de FSB 400MT/s — 533MT/s
Longitud del canal MOSFET 0,13µm — 90
Conjunto de instrucciones x86
Microarquitectura P6 -
intel Pentium D
Un procesador Pentium D consiste básicamente en dos chips de Pentium 4 metidos en un solo encapsulado (dos núcleos Prescott para el núcleo Smithfield y dos núcleos Cedar Mill para el núcleo Presler) y comunicados a través del FSB. Fueron fabricados a 90 nm y en su segunda generación de 65 nm. -
Penium Dual Core
Frecuencia de reloj de CPU 1,3GHz — 2,6GHz
Velocidad de FSB 533MT/s — 800MT/s
Longitud del canal MOSFET 65 — 45
Conjunto de instrucciones MMX, SSE, SSE2, SSE3, SSSE3, x86-64
Microarquitectura Intel Core Microarchitecture
Número de núcleos 2 -
Intel Core Duo
El Core Duo contiene 151 millones de transistores, incluyendo a la memoria caché de 2MiB. El núcleo de ejecución del procesador contiene un pipeline de 12 etapas con velocidades previstas de ejecución entre 1,06 y 2,50 GHz. La comunicación entre la caché L2 y los dos núcleos de ejecución es controlada por un módulo de bus árbitro que elimina el tráfico de coherencia a través del bus frontal, con el costo de elevar la latencia de la comunicación de núcleo-a-L2 a 14 ciclos de reloj. -
Intel Core 2 Duo
Frecuencia de reloj de CPU 1,06GHz — 3,33GHz
Zócalos compatibles LGA 775, Socket M, Socket P y Micro-FCBGA
Velocidad de FSB 800-1600 MT/s
Conjunto de instrucciones x86, MMX, SSE, SSE2, SSE3, SSSE3, x86-64, SSE4.1 (SSE4.1 es solo para Procesadores basados en Penryn, Wolfdale, y Yorkfield)
Microarquitectura Intel Core Microarchitecture
Número de núcleos 1, 2 y 4
Tipo de zócalo
LGA 775
Socket M
Socket P
Micro-FCBGA -
Intel Centrino Atom
Frecuencia de reloj de CPU
600 MHz — 2,40GHz
Velocidad de FSB
400 MHz — 667MHz
Longitud del canal MOSFET 45 nm — 14 nm
Conjunto de instrucciones MMX, SSE, SSE2, SSE3, SSSE3, x86, x86-64 (no para las series N2xx y Z5xx)
Número de núcleos 1, 2, 4, 8 -
Intel Core i3
Son procesadores de doble núcleo con procesador gráfico integrado; la GPU, denominada Intel HD, funciona 733 MHz. Poseen 4 MB de caché de nivel 2 y controlador de memoria para DDR3 hasta1.33 GHz. La función Turbo Boost no está habilitada, pero la tecnología Hyper-Threading se encuentra activada. -
Intel core i7
Zócalos compatibles LGA 1150, Socket 1366, Socket 1156, GPD 554, LGA 2011 y LGA 2066
Conjunto de instrucciones x86, x86-64, MMX, SSE, SSE2, SSE3, SSSE3, SSE4.1, SSE4.2
Microarquitectura Nehalem
Número de núcleos 4 y 6 núcleos
Tipo de zócalo
LGA 1150
Socket 1366
Socket 1156
GPD 554
LGA 2011
LGA 2066
https://www.profesionalreview.com/intel/intel-core-i7/ -
Intel core i5
El Core i5 750, que es un procesador de 2,66 GHz Lynnfield cuádruple núcleo con tecnología Hyper-Threading desactivada. Los Core i5 Lynnfield tienen una caché L3 de 8 MiB, un bus DMI funcionando a 2,5 GT/S y soporte para memoria en doble canal DDR3-800/1066/1333. -

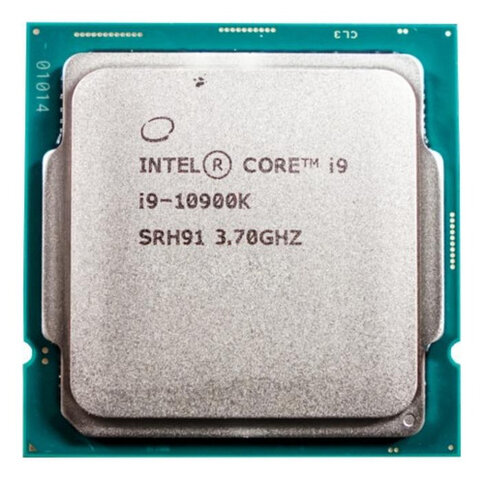

Intel core i9
Con su gran número de núcleos, alto consumo de energía, alta salida térmica, alto rendimiento y un conector de escritorio único, LGA 2066, están destinados a ser utilizados por los entusiastas. Se ha demostrado que alcanza 5 gigahercios en condiciones ideales.
Son compatibles con la memoria RAM DDR4, utilizan la tecnología Intel Turbo Boost y la tecnología Hiper-Threading y se realizan en el proceso de 14 nanómetros, y su potencia máxima es de 140 W.
