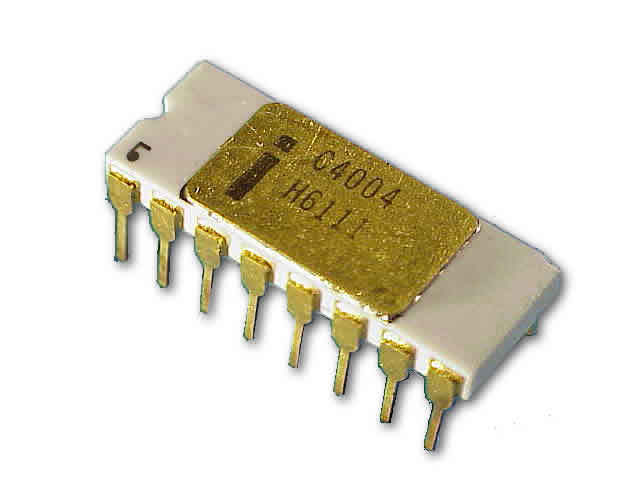

INTEL 4004
Fue el primer procesador creado en un sencillo chip, originalmente desarrollado por INTEL , de 4 bits donde este desarrollo el impulso de la calculadora para la compañia BUSICOM. IMAGEN TOMADA: https://computerhistorymuseum.files.wordpress.com/2012/09/intel_4004_2.jpg -

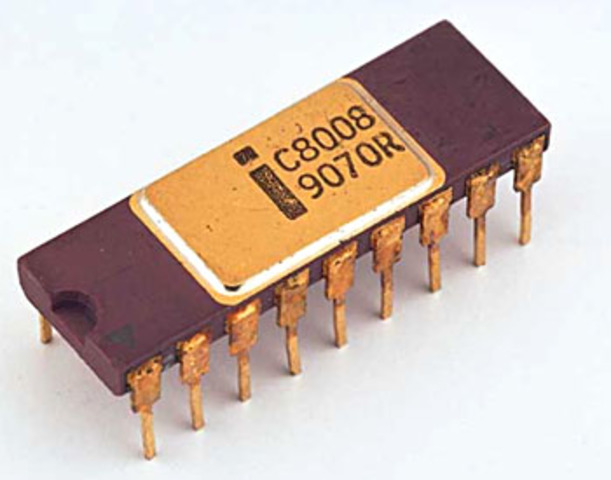

INTEL 8008
Fue pedido por computer Terminal Corporation a Intel para ser usado en su terminal Datapoint 2200. Emplea direcciones de 14 bits pudiendo direccionar hasta 16 KB de memoria. IMAGEN TOMADA:
http://www.old-computers.com/history/images/intel_8008_1.jpg -

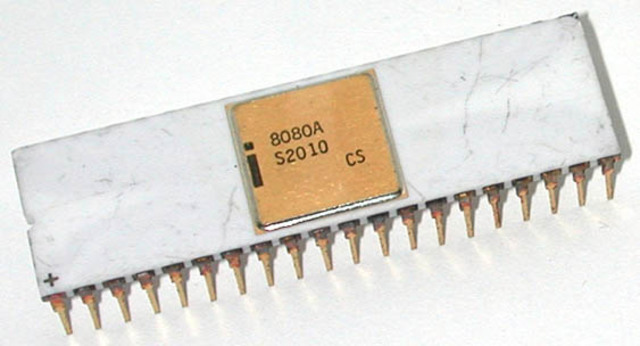

INTEL 8080
Se convirtió en la CPU de la primera computadora personal de 8 bits, generalmente es considerado el primer macro manejable que requería de tres alimentaciones. IMAGEN TOMADA: https://laurasantosjuanespqpi.files.wordpress.com/2011/10/l_intel-8080a.jpg -

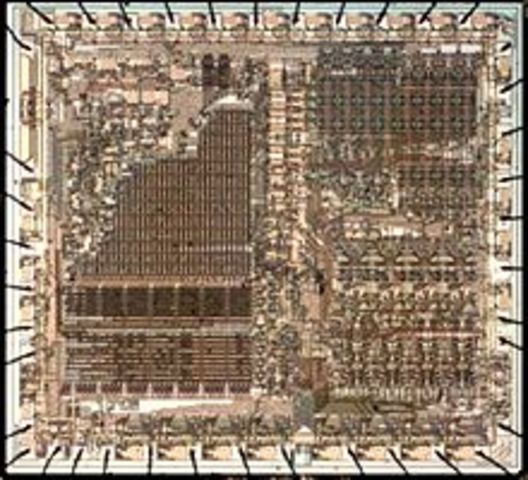

EL SC/MP
Fue desarrollado por NATIONAL SEMICONDUCTOR, presenta un bus de direcciones de 16 bits y un bus de datos de 8 bits. IMAGEN TOMADA:
https://upload.wikimedia.org/wikipedia/commons/thumb/8/8e/National_Semiconductor_SCMP-die.jpg/220px-National_Semiconductor_SCMP-die.jpg -

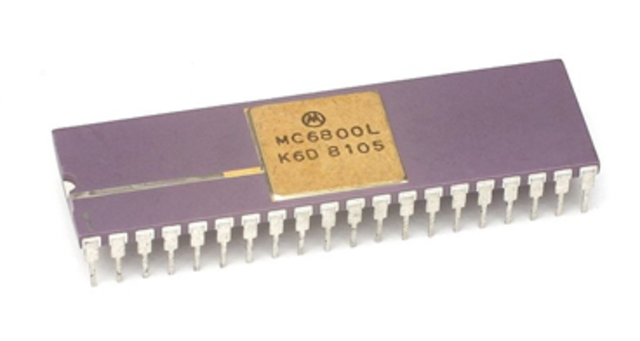

MOTOROLA 6800
Fue el primer chip de MOTOROLA para APPLE de 8 bits con buffers de tres estados. IMAGEN TOMADA:
http://www.assignmentpoint.com/wp-content/uploads/2013/07/Motorola-6800-Microprocessor.png -

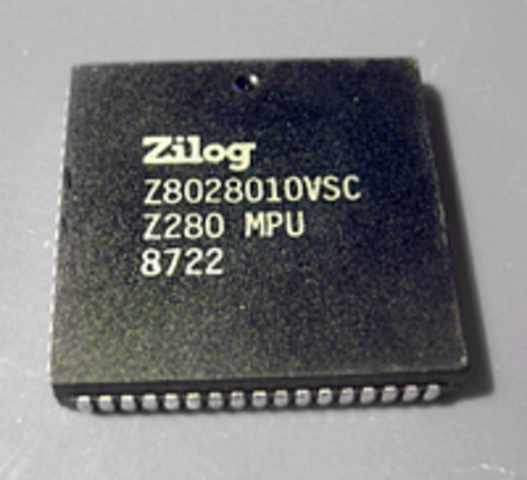

EL Z80
Es un microprocesador de 8 bits hecho en tecnología NMOS y fue basado en el INTEL 8080. Básicamente es una ampliación de éste, con lo que admite todas sus instrucciones. IMAGEN TOMADA:
https://upload.wikimedia.org/wikipedia/commons/thumb/d/dc/Z280_PLCC_1987.png/200px-Z280_PLCC_1987.png -
INTEL 8086
Fue el primer miembro de la familia X86 , de 16 bits, fue diseñado para trabajar con lenguaje de alto nivel. IMAGEN TOMADA:
http://www.allware.info/doc/hard/cpu/testing/11/1/images/8086_big.jpg -

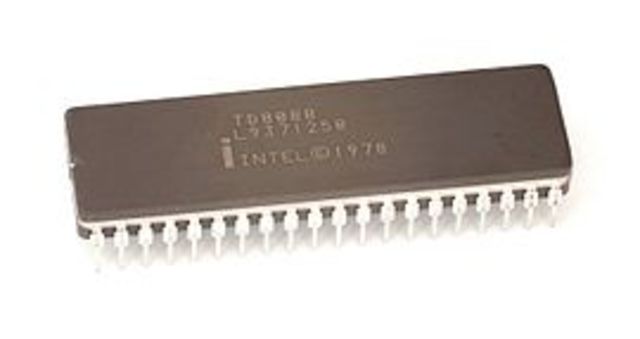

INTEL 8088
Este es igual internamente al INTEL 8086 pero con un bus de datos de 8 bits. IMAGEN TOMADA: https://upload.wikimedia.org/wikipedia/commons/thumb/d/de/KL_Intel_TD8088.jpg/270px-KL_Intel_TD8088.jpg -

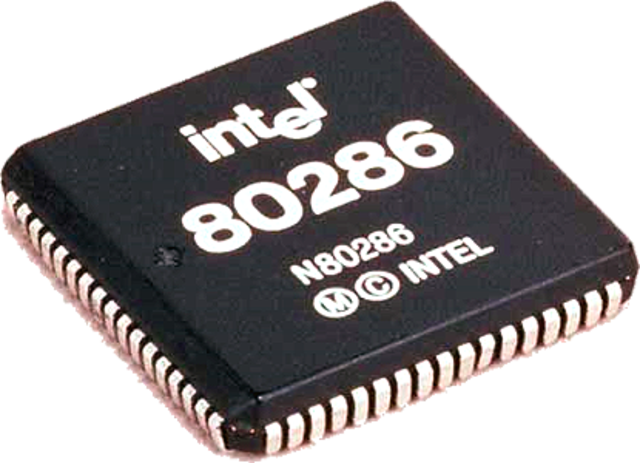

INTEL 80286
Fue el primer procesador INTEL que podria ejecutar todo el software escrito para su predecesor, con un bus de datos de 16 bits y un bus de direccionamiento de 24 bits IMAGEN TOMADA:
http://www.laicos.org/tech/286.png -

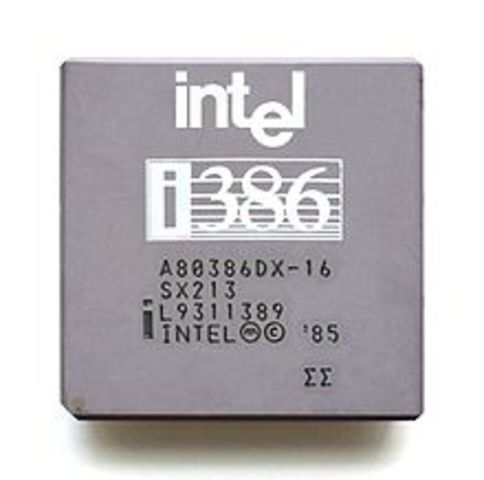

INTEL 80386
El micropoceador 386 añadió una arquitectura de 32 bits con capacidad para multitarea y una unidad de traslación de páginas, lo que hizo impelentar los sistemas operativos de una forma mas sencilla. IMAGEN TOMADA:
https://upload.wikimedia.org/wikipedia/commons/thumb/0/04/KL_Intel_i386DX.jpg/220px-KL_Intel_i386DX.jpg -

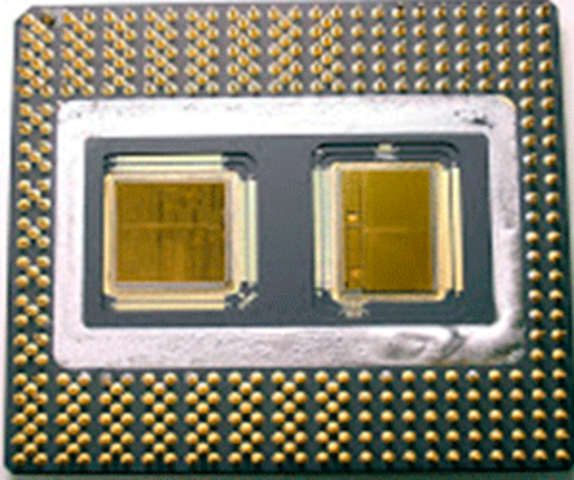

VAX 78032.
Este microprocesador es de un chip y de 32 bits fue desarrollado y fabricado por Digital Equipment Corporation(DEC) en conjunto con su ship coprocesador de coma flotante separado. IMAGEN TOMADA:
http://arquitecturadelcomputadorevolucion.hol.es/wp-content/uploads/2014/11/Evolucion2.png -

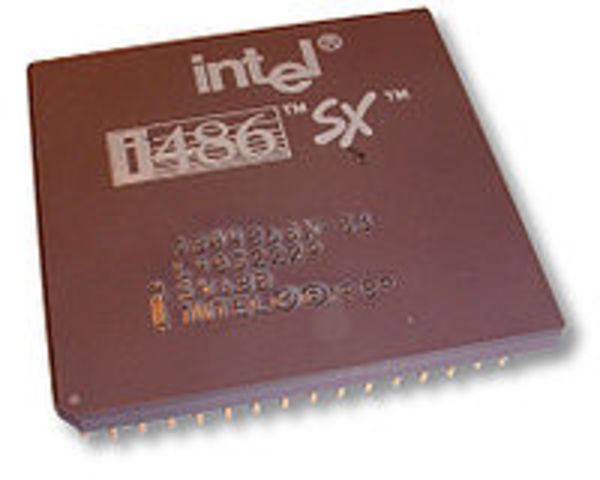

INTEL 80486
Este microprocesador contaba con una unidad de interfaz de bus mejorada y una memoria caché unificada, todo ello integrado en el propio chip del microprocesador. IMAGEN TOMADA:
https://upload.wikimedia.org/wikipedia/commons/thumb/6/61/Intel_80486sx.jpg/200px-Intel_80486sx.jpg -

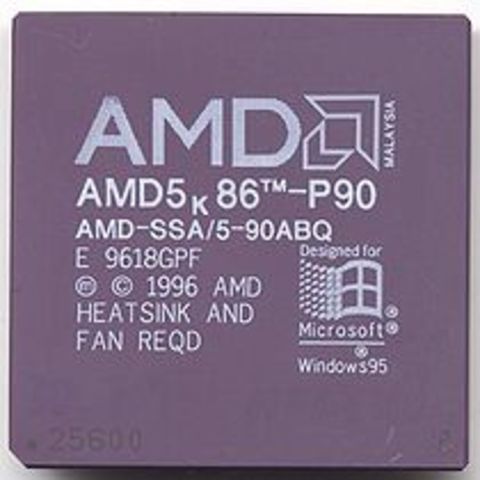

AMD AMx86
Fabricado por AMD 100% compatible con los codigos INTEL llamados "clones" de Intel, llegaron incluso a superar la frecuencia de reloj de los procesadores de Intel. IMAGEN TOMADA: http://microproscesadores.wikispaces.com/file/view/El_AMD_AMx86.jpg/338015120/El_AMD_AMx86.jpg -

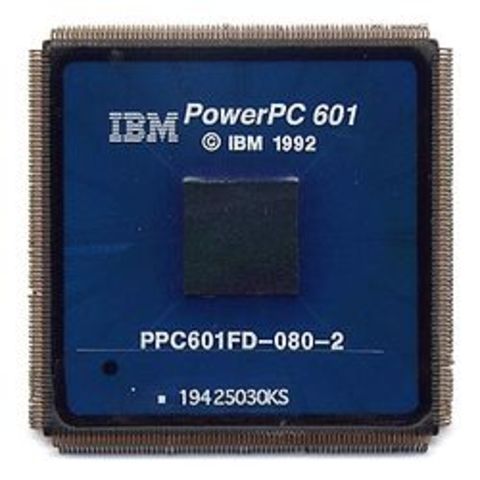

POWERPC 601
Es un procesador de tecnología RISC de 32 bits, en su diseño se utilizaron la interfaz de bus del Motorola 88110 .Estos procesadores son utilizados principalmente en computadores Macintosh de Apple Computer. IMAGEN TOMADA:
https://upload.wikimedia.org/wikipedia/commons/thumb/7/7d/IBM_PowerPC601_PPC601FD-080-2_top.jpg/250px-IBM_PowerPC601_PPC601FD-080-2_top.jpg -

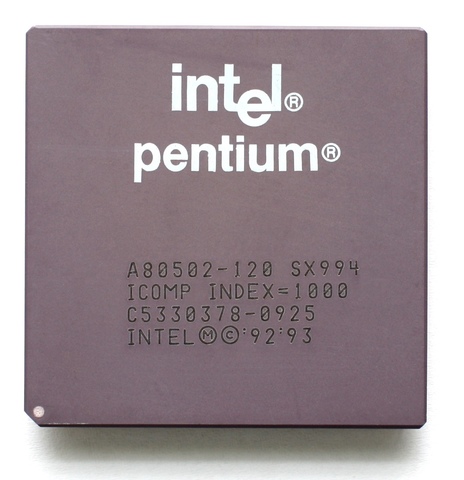

EL INTEL PENTIUM
El microprocesador de Pentium era una arquitectura capaz de ejecutar dos operaciones a la vez, esto se pudo por sus dos pipeline de datos de 32bits cada uno, uno de 486DX(u) y el otro de 486SX(u). Estaba dotado de un bus de datos de 64 bits, y permitía un acceso a memoria de 64 bits . IMAGEN TOMADA:
https://upload.wikimedia.org/wikipedia/commons/b/b6/KL_Intel_Pentium_120.jpg -
EL POWERPC 620
IBM y Motorola desarrollan el primer prototipo del procesador PowerPC de 64 bit, una implementación más avanzada de la arquitectura PowerPC, estuvo disponible al año siguiente El 620 fue diseñado para su utilización en servidores, y especialmente optimizado para usarlo en configuraciones de cuatro y hasta ocho procesadores en servidores de aplicaciones de base de datos y vídeo. IMAGEN TOMADA:
https://upload.wikimedia.org/wikipedia/commons/6/63/KL_IBM_PowerPC_603ev.jpg -
EL INTEL PENTIUM PRO
El procesador Pentium Pro fue diseñado con una arquitectura de 32 bits. Fue utilizado en servidores y los programas y aplicaciones para estaciones de trabajo , impulsaron rápidamente su integración en las computadoras. El rendimiento del código de 32 bits era muy bueno, pero el Pentium Pro era más lento que un Pentium cuando ejecutaba código o sistemas operativos de 16 bits. IMAGEN TOMADA:
https://upload.wikimedia.org/wikipedia/commons/c/c9/Ic-photo-Intel--GJ80521EX200--(Pentium-Pro-CPU).png -

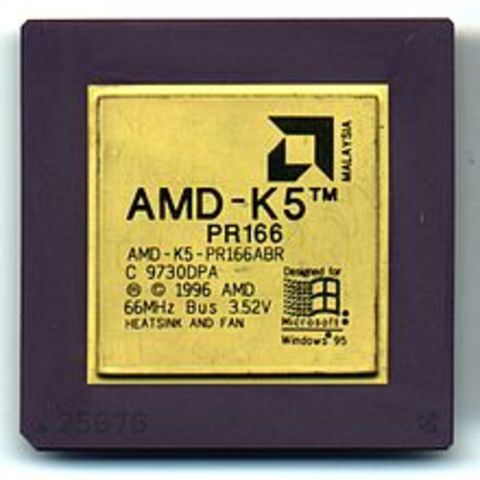

El AMD K5
El K5, rival del Pentium. La arquitectura RISC86 del AMD K5 era más semejante a la arquitectura del Intel Pentium Pro .El K5 es internamente un procesadorRISC con una Unidad x86- decodificadora.Este principio se usa hasta hoy en todas las CPU x86. IMAGEN TOMADA:
https://upload.wikimedia.org/wikipedia/commons/thumb/1/1b/AMD_K5_PR166_Front.jpg/220px-AMD_K5_PR166_Front.jpg -

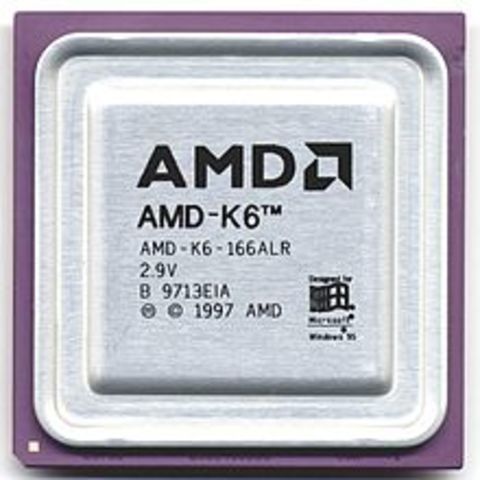

EL AMD K6 Y AMD K6-2
Fue diseñado para funcionar en placas base socket 7, compatibles con las que usaban los procesadores Pentium de Intel. Era presentado como una competencia para los procesadores Pentium II. La principal ventaja competitiva del K6 con respecto a la oferta de Intel era su precio. IMAGEN TOMADA:
https://upload.wikimedia.org/wikipedia/commons/thumb/d/d7/AMD_K6-166ALR.jpg/220px-AMD_K6-166ALR.jpg -

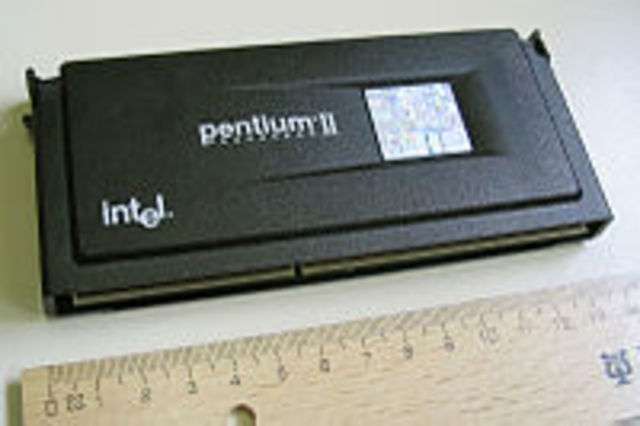

EL INTEL PENTIUM II
Un procesador de 7,5 millones de transistores,el rendimiento en la ejecución de código de 16 bits, añadiO el conjunto de instrucciones MMX y eliminar la memoria caché de segundo nivel del núcleo del procesador, colocándola en una tarjeta de circuito impreso.El diseño de este procesador, los usuarios pueden capturar, revisar y compartir fotografías digitales. IMAGEN TOMADA:
https://upload.wikimedia.org/wikipedia/commons/thumb/a/af/Pentium_II_front.jpg/200px-Pentium_II_front.jpg -

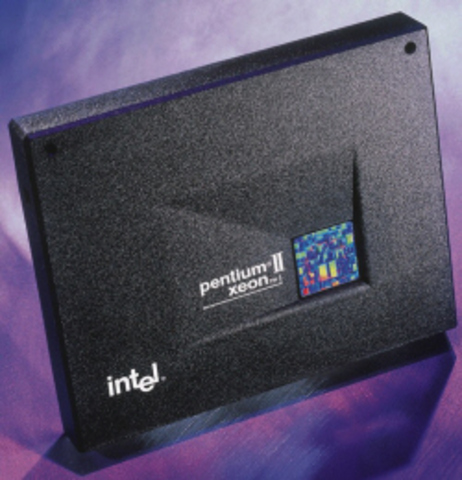

EL INTEL PENTIUM II XEON
Se diseñan para cumplir con los requisitos de desempeño en computadoras de medio-rango, servidores más potentes y estaciones de trabajo. Consistente con la estrategia de Intel para diseñar productos de procesadores con el objetivo de llenar segmentos de los mercados específicos. IMAGEN TOMADA:
http://www.duiops.net/hardware/micros/images/sec2.jpg -

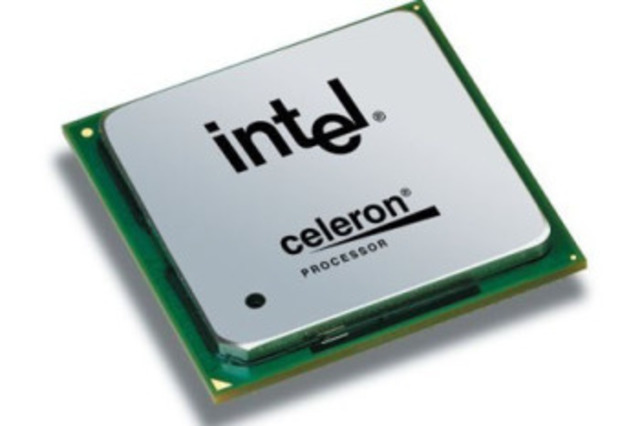

EL INTEL CELERON
El objetivo fue poder, mediante ésta segunda marca, entrar en los mercados impedidos a los Pentium, de mayor rendimiento y precio. Se diseña para el añadir valor al segmento del mercado de los PC. Proporciona gran actuación a un bajo coste, y entregó un desempeño destacado. IMAGEN TOMADA:
http://images.pcworld.com/images/article/2012/08/intel_celeron_2-11392030.jpg -

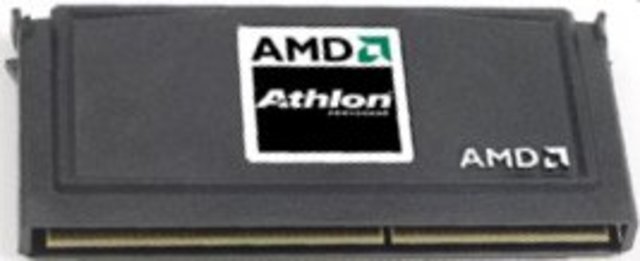

El AMD ATHLON K7 (CLASSIC Y THUNDERBIRD)
Procesador totalmente compatible con la arquitectura x86, se mejoró el sistema de coma flotante y se incrementó la memoria caché de primer nivel (L1) a 128 KiB.Además incluye 512 KiB de caché de segundo nivel (L2). El resultado fue el procesador x86 más potente del momento. IMAGEN TOMADA:
http://www.geek.com/images/procspecs/athlon/athlon.jpg -

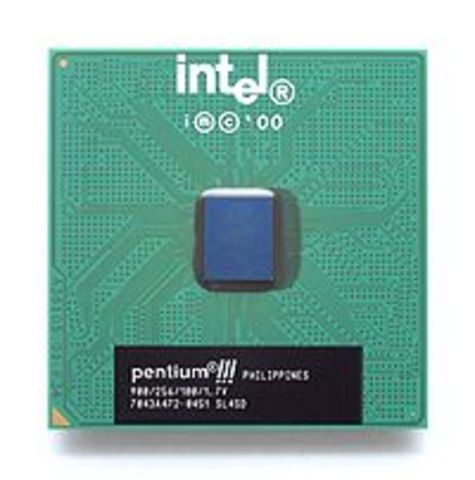

EL INTEL PENTIUM III
ofrece 70 nuevas instrucciones Internet Streaming ,las extensiones de SIMD que refuerzan el desempeño con imágenes 3D,añadiendo una mejor calidad de audio, video y desempeño en aplicaciones de reconocimiento de voz.Fue diseñado para reforzar el área del desempeño en el Interne. IMAGEN TOMADA:
https://upload.wikimedia.org/wikipedia/commons/thumb/0/00/KL_Intel_Pentium_III_Coppermine.jpg/200px-KL_Intel_Pentium_III_Coppermine.jpg -

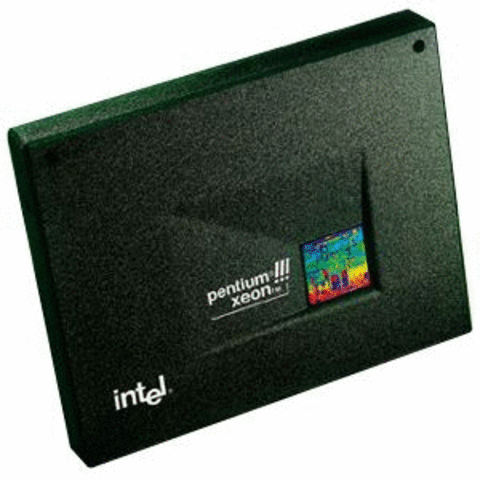

EL INTEL PENTIUM III XEON
La tecnología del procesador III Xeon ACELERO la transmisión de información a través del bus dell procesador, mejorando el desempeño significativamente. Se diseña pensando principalmente en los sistemas con configuraciones de multiprocesador. IMAGEN TOMADA:
http://www.powersourceonline.com/cgi/en/attachment.download/Attachment@id=13954930803/Attachment.SubType=MAIN -

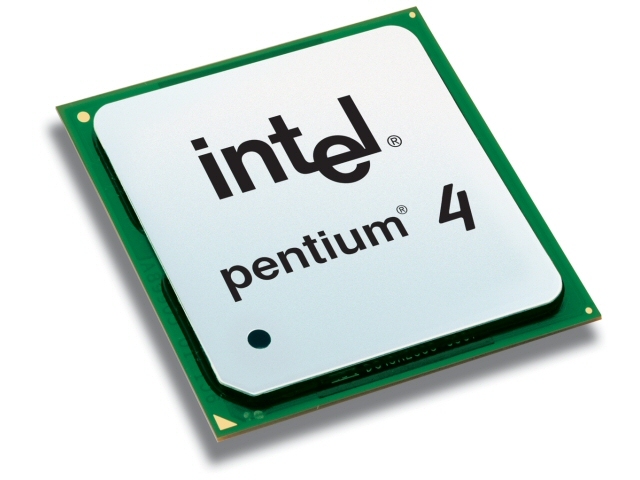

EL INTEL PENTIUM 4
Es un microprocesador de séptima generación diseñado en arquitectura x86 y fabricado por Intel. Es el primero con un diseño nuevo desde el Pentium Pro. Se estrenó la arquitectura NetBurst, no daba mejoras considerables respecto a la anterior P6. Intel sacrificó el rendimiento de cada ciclo para obtener a cambio mayor cantidad de ciclos por segundo y una mejora en las instrucciones SSE. IMAGEN TOMADA:
http://www.notasbit.com/wp-content/uploads/2014/11/INTEL-PENTIUM-IV12896018564cddc340d45b7.jp -
EL AMD ATLON XP
Este compatibilizaba las instrucciones SSE y las 3DNow! Entre las mejoras respecto al Thunderbird se puede mencionar la prerrecuperación de datos por hardware, conocida en inglés como prefetch, y el aumento de las entradas TLB, de 24 a 32. IMAGEN TOMADA:
http://images.quebarato.com.mx/T440x/amd+athlon+xp+2200+a+1+8+ghz+con+632+mb+en+ram+puebla+de+zaragoza+puebla+mexico__5AAFFC_1.jpg -

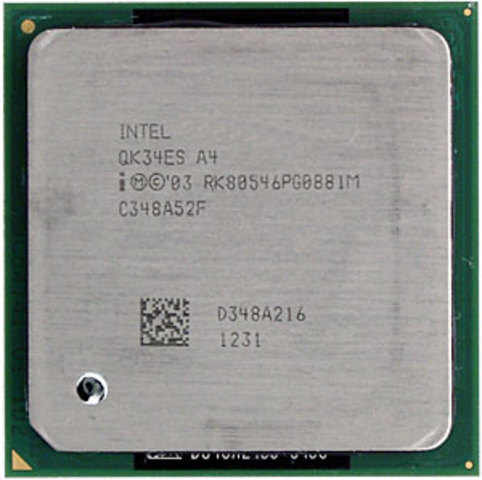

EL INTEL PENTIUM 4(PRESCOTT)
Su diferencia con los anteriores es que éstos poseen 1 MiB o 2 MiB de caché L2 y 16 KiB de caché L1), prevención de ejecución, SpeedStep, C1E State, un HyperThreading mejorado, instrucciones SSE3, manejo de instrucciones AMD64, de 64 bits creadas por AMD. IMAGEN TOMADA:
http://www.ixbt.com/cpu/intel/prescott/32-prescott-front.jpg -

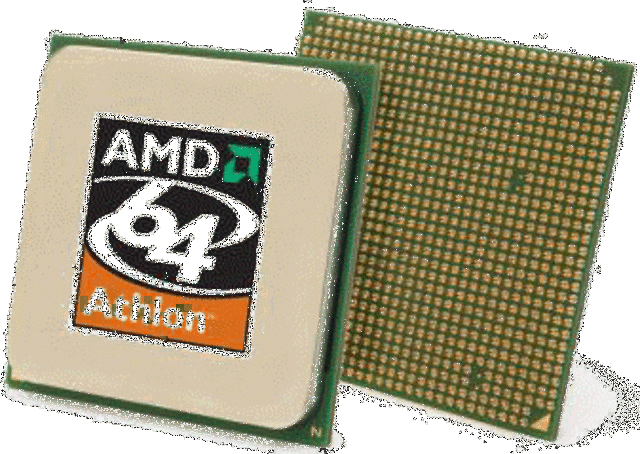

EL AMD ATHLON 64
Es un microprocesador x86 de octava generación que implementa el conjunto de instrucciones AMD64. El Athlon 64 presenta un controlador de memoria en el propio circuito integrado del microprocesador . IMAGEN TOMADA:
http://www.duiops.net/hardware/micros/images/athlon64_am2.gif -

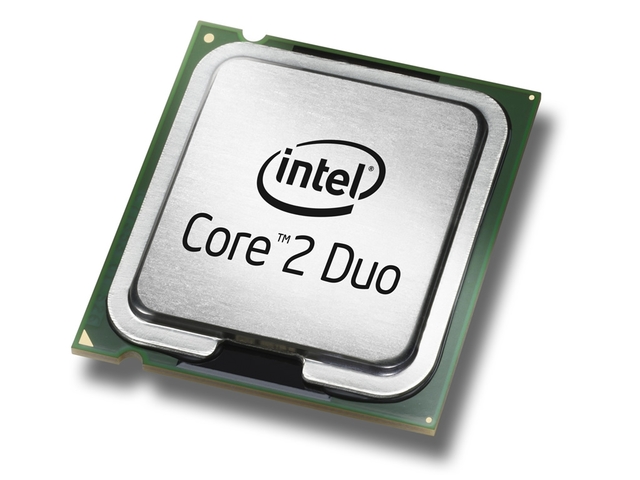

EL INTEL CORE DUO
La microarquitectura Core regresó a velocidades de CPU bajas y mejoró el uso del procesador de ambos ciclos de velocidad y energía comparados con anteriores NetBurst de los CPU Pentium 4/D2. La microarquitectura Core provee etapas de decodificación, unidades de ejecución, caché y buses más eficientes, reduciendo el consumo de energía de CPU . IMAGEN TOMADA:
http://www.notebookcheck.org/uploads/tx_nbc2/img_1614_intel-core2-duo_01.jpg -

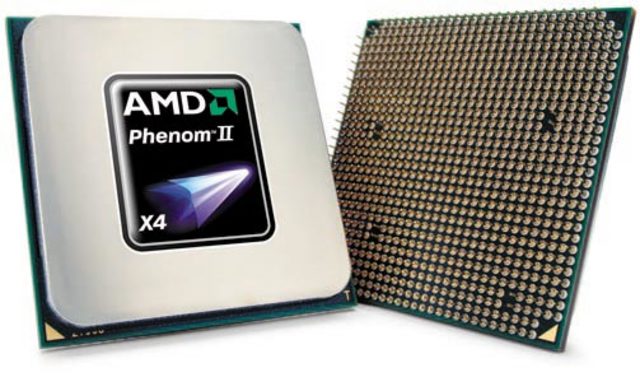

EL AMD PHENOM
la primera generación de procesadores de tres y cuatro núcleos basados en la microarquitectura K10.todos los Phenom tienen tecnología de 65 nanómetros.poseen características tales como controlador de memoria DDR2 integrado, tecnología HyperTransport y unidades de coma flotante de 128 bits IMAGEN TOMADA:
http://elchapuzasinformatico.com/wp-content/uploads/2012/07/amd-phenom-x4.jpg -
EL INTEL CORE NEHALEM
Los Core i7 son los primeros procesadores que usan la microarquitectura Nehalem de Intel y es el sucesor de la familia Intel Core 2.Intel Core i7 es una familia de procesadores de cuatro núcleos de la arquitectura Intel x86-64. IMAGEN TOMADA:
https://upload.wikimedia.org/wikipedia/commons/thumb/d/de/Intel_Core_i5_750_1.jpg/175px-Intel_Core_i5_750_1.jpg -
EL AMD PHENOM II Y ATHLON II
microprocesadores o CPUs multinúcleo (multicore) fabricados en 45 nm, dieron soporte a DDR3 . Una de las ventajas del paso de los 65 nm a los 45 nm, es que permitió aumentar la cantidad de cache L3. IMAGEN TOMADA:
http://www.legitreviews.com/images/reviews/981/athlon2_logo.jpg -

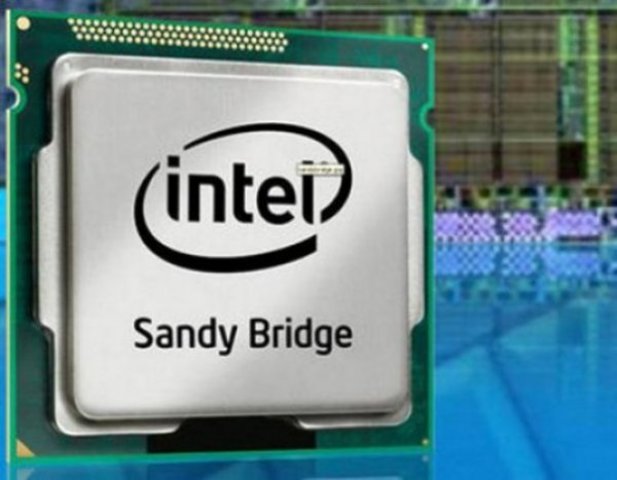

EL INTEL CORE SANDY BRIDGE
Llegan para remplazar los chips Nehalem, con Intel Core i3, Intel Core i5 e Intel Core i7 serie 2000 y Pentium G.Es la segunda generación de los Intel Core con nuevas instrucciones de 256 bits, duplicando el rendimiento, mejorando el desempeño en 3D y todo lo que se relacione con operación en multimedia. IMAGEN TOMADA:
http://www.pcactual.com/medio/2011/02/22/intel_sandy_bridge_procesadores.jpg -

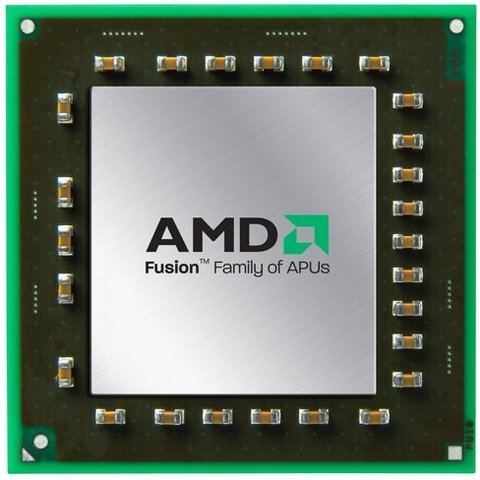

EL AMD FUSION
Es el nombre clave para un diseño futuro de microprocesadores Turion, fusión entre AMD y ATI, combino la ejecución general del procesador, el proceso de la geometría 3D y otras funciones de GPUs actuales. IMAGEN TOMADA:
http://k08.kn3.net/0EEF13D32.jpg
