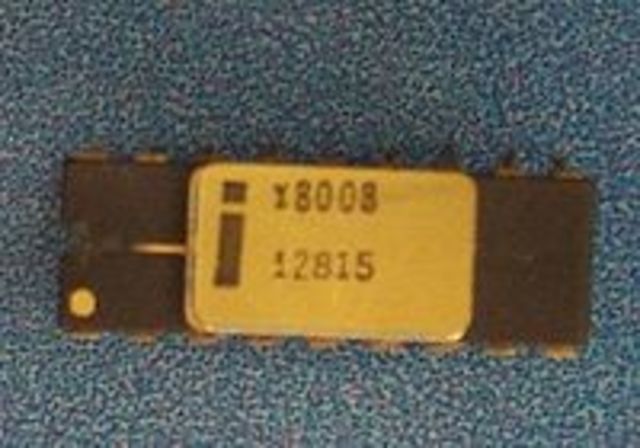

1972 - Intel 8008
Producción Mediados de 1972 — 19831
Fabricante(s) Intel
Frecuencia de reloj de CPU 0.5 Mhz a 0.8 Mhz
Conjunto de instrucciones pre x86
Zócalo(s) 18 pin DIP
}
El conjunto de instrucciones del i8008 y de todos los procesadores posteriores de Intel está fuertemente basado en las especificaciones de diseño de Computer Terminal Corporation. El i8008 emplea direcciones de 8 bits,2 pudiendo direccionar hasta 16 KB de memoria. El circuito integrado del i8008, limitado por las 18 patillas de su -

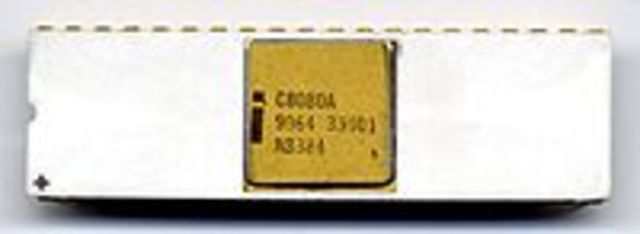

1974 - El Intel 8080
Producción Mediados de 1974
Fabricante(s) Intel
Frecuencia de reloj de CPU 2 MHz
Conjunto de instrucciones pre x86
Zócalo(s) 40 pin DIP El Intel 8080 fue el sucesor del Intel 8008, esto se debía a que era compatible a nivel fuente en el lenguaje ensamblador porque usaban el mismo conjunto de instrucciones desarrollado por Computer Terminal Corporation. Con un empaquetado más grande, DIP de 40 pines, se permitió al 8080 proporcionar un bus de dirección de 16 bits y un bus de datos de 8 bi -

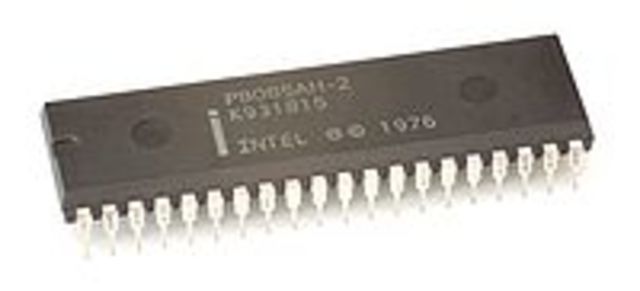

1977 - El intel 8085
Producción 1977 — 1990's
Fabricante(s) Intel
Frecuencia de reloj de CPU 3.07 Mhz a 5 Mhz
Conjunto de instrucciones pre x86
Zócalo(s) 40 pin DIP Posee 7 registros programables de 8 bits (A, B, C, D, E, H, L) algunos de los cuales pueden utilizarse por parejas (BC, DE, HL). El registro A se denomina acumulador y tiene gran importancia El bus de direcciones tiene un tamaño de 8 bits. Para dar una dirección de 16 bit , usa los 8bits del bus de datos y los 8 bits del bus de direcciones, ahor -

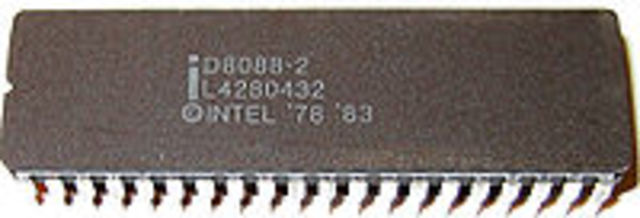

1978 - Los intel 8086 y 8088
Producción 1979 — 1982
Fabricante(s) Intel, AMD, NEC, Fujitsu, Harris (Intersil), OKI, Siemens AG, Texas Instruments, Mitsubishi.
Frecuencia de reloj de CPU 5 MHz a 10 MHz
Conjunto de instrucciones x86-16
Zócalo(s) 40 pin DIP
Los registros de propósito general son el AX, BX, CX, y DX, de 16 bits. Cada uno de ellos se divide en dos registros de 8 bits, llamados AH y AL, BH y BL, CH y CL, y, DH y DL, H significando Hight (alto) y L significando Low (bajo), -

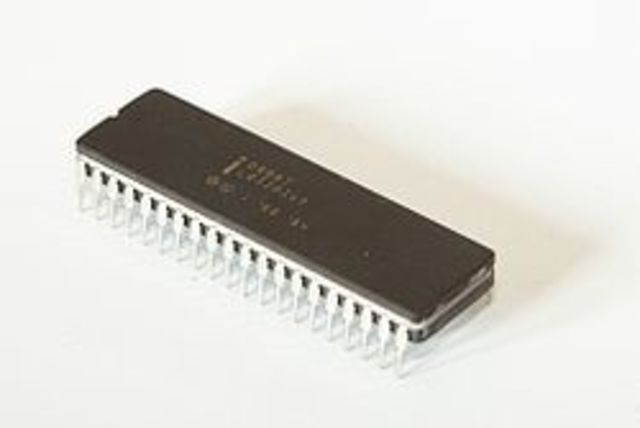

1980 - Intel 8087
Producción 1980
Comercializado por Intel, IBM1
Diseñado por Intel
Fabricante(s) Intel
AMD2
Cyrix3
Frecuencia de reloj de CPU 4 MHz a 10 MHz
Velocidad de FSB 4 MHz a 10 MHz
Longitud del canal MOSFET 3 μm nm
Conjunto de instrucciones x86-16, x87
Número de núcleos 1
los registros x87 forman una estructura de stack de 8 niveles de profundidad8 que van desde el ST0 hasta el ST7, donde ST0 es el tope del stack. Las instrucciones x87 operan apilando (push), calculando y desapilando (pop). -

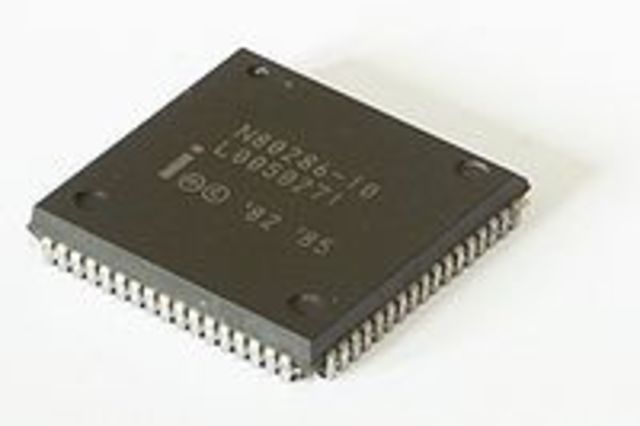

1982 - El intel 80286
Producción 1982 — 1993
Fabricante(s) Intel
AMD
Harris Corporation
Siemens AG
IBM
Frecuencia de reloj de CPU 6 MHz a 25 MHz
Longitud del canal MOSFET 1.5 µm
Conjunto de instrucciones x86 Al tener un bus de direcciones de 24 bits, es capaz de direccionar hasta 16 MiB de memoria RAM, mientras que el 8086 solo puede direccionar 1 MiB -

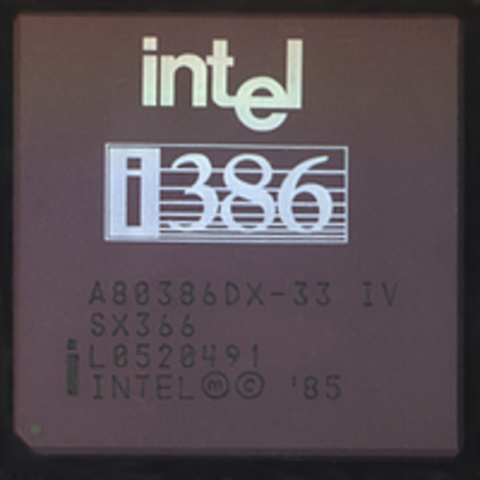

1985 - EL Inter 80386
Producción 1986 — Septiembre de 2007
Fabricante(s) Intel
AMD
IBM
Frecuencia de reloj de CPU 12 MHz a 40 MHz
Longitud del canal MOSFET 1.5 µm a 1 µm
Conjunto de instrucciones x86 (IA-32)
Zócalo(s) PLCC de 68 pines un procesador de 16 bits con un sistema de memoria segmentada. El i386 añadió una arquitectura de 32 bits y una unidad de traslación de páginas, lo que hizo mucho más sencillo implementar sistemas operativos que emplearan memoria virtual. -

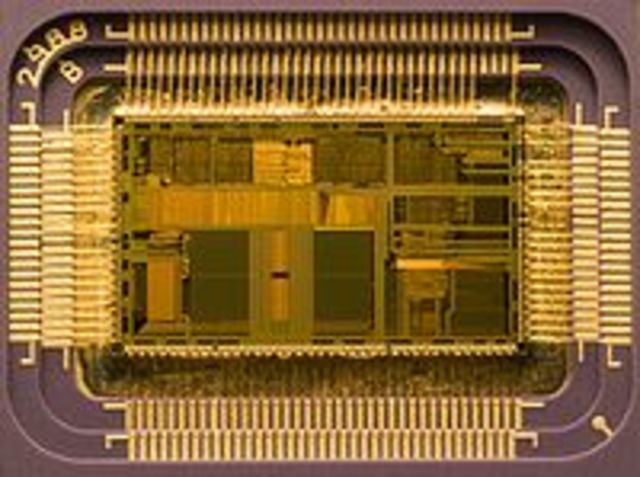

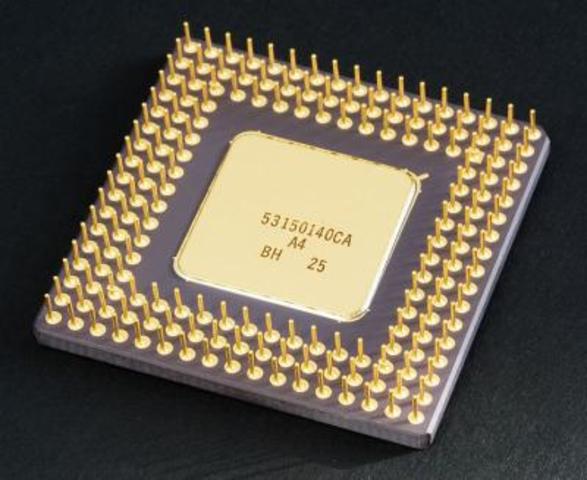

1989 - El Intel 80486
Producción 1989 — 1997
Fabricante(s) Intel
IBM
AMD
Frecuencia de reloj de CPU 16 MHz a 100 MHz
Velocidad de FSB 16 MHz a 50 MHz
Longitud del canal MOSFET 1 µm a 0,6 µm
Conjunto de instrucciones x86 (IA-32) including x87 for DX models
Package(s) PGA (socket 1, 2, 3, 6) 196-pin PQFP Los registros de prueba son una parte formal de la arquitectura 386 tenía para el arqueo del TLB (TR6 Y TR7). El 486 añade otros tres registros más de 32 bits para el control del buen funcionamiento de la caché -

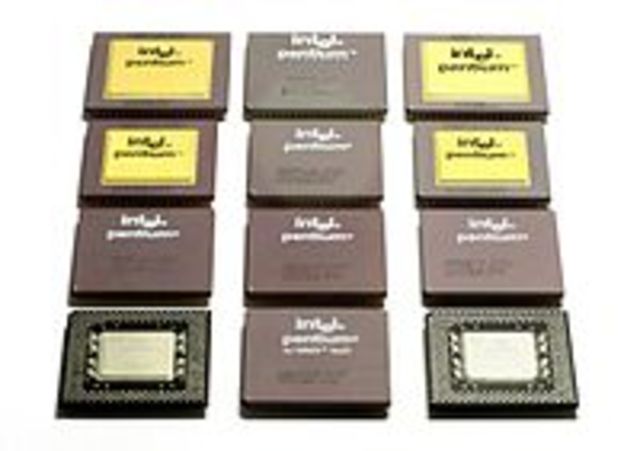

1993 - Intel Pentium
Producción 1993 — 1999
Fabricante(s) Intel
Frecuencia de reloj de CPU 60 MHz a 300 MHz
Velocidad de FSB 50 MHz a 66 MHz
Longitud del canal MOSFET 0,8 µm a 0,25 µm
Conjunto de instrucciones x86
Microarquitectura P5
Número de núcleos 1
Zócalo(s) Socket 4
Socket 5
Socket 7
Núcleo(s) P5
P54
P54CQS
P54CS
P24T
P55C
Tillamook El primer Pentium se lanzó al mercado el 22 de marzo de 1993,1 con velocidades iniciales de 60 y 66 MHz, 3.100.000 transistores, cache interno de 8 KiB para datos y 8k -

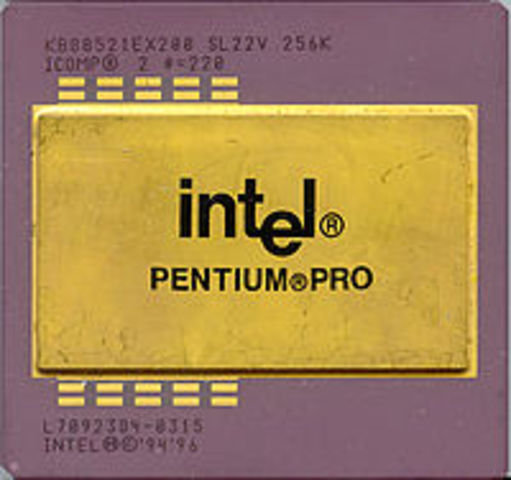

1995 - Pentium Pro
Producción 1 de noviembre de 1995 — 1998
Fabricante(s) Intel
Frecuencia de reloj de CPU 150 MHz a 200 MHz
Velocidad de FSB 60 MHz a 66 MHz
Longitud del canal MOSFET 0,50 µm a 0,35 µm
Conjunto de instrucciones x86
Microarquitectura P6
Número de núcleos 1
Zócalo(s) Socket 8 El Pentium Pro al principio tenía una caché desde 256 KiB hasta 512 KiB en el encapsulado, hasta la versión de 1 MiB introducida posteriormente Las velocidades de reloj del Pentium Pro iban desde los 133 MHz -

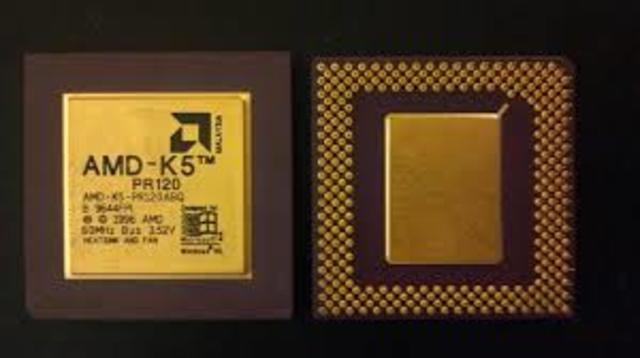

1996 - Amd k5
Fecha de fabricación 27 de marzo de 1996
Número de transitores 4.300.000
Socket Socket 7 o 5 (en versiones menores a PR166)
Número de pines de conexión 296
Manejo en bits 16 y 32
Empresa fabricante AMD -

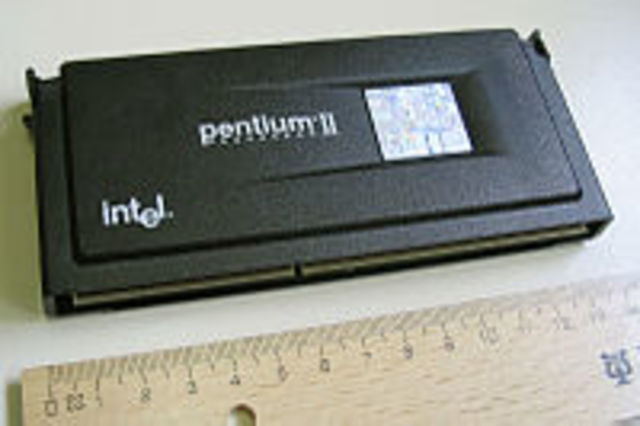

1997 - Intel Pentium II
Producción mediados de 1997 — comienzos de 1999
Fabricante(s) Intel
Frecuencia de reloj de CPU 233 MHz a 450 MHz
Velocidad de FSB 66 MHz a 100 MHz
Longitud del canal MOSFET 0,35 µm a 0,25 µm
Conjunto de instrucciones x86
Microarquitectura P6
Zócalo(s) Slot 1
MMC-1
MMC-2
Mini-Cartridge
Núcleo(s) Klamath
Tounga
El Pentium II se comercializó en versiones que funcionaban a una frecuencia de reloj de entre 166 y 450 MHz. La velocidad de bus era originalmente de 66 MHz. -

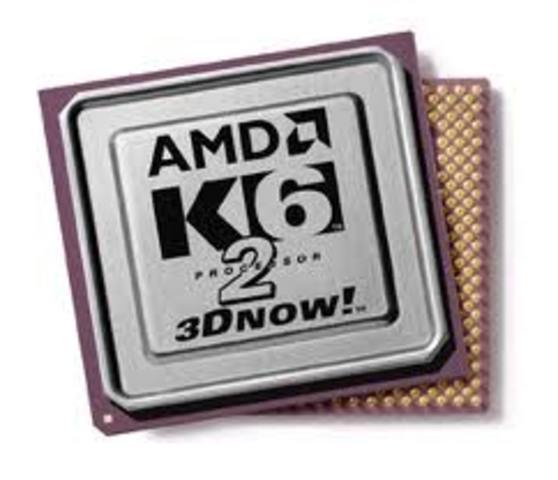

1998 - AMD K6-2
El K6-2 era un microprocesador x86 manufacturado por AMD, disponible en velocidades desde los 233 a los 570 MHz. Tenía un caché de nivel 1 de 64 KiB (32 KiB de instrucciones y 32 KiB de datos), y utilizaba placas base socket 7 o Super Socket 7, compatibles con procesadores Pentium de Intel. El K6-2 fue el primer procesador de AMD en introducir un conjunto de instrucciones de coma flotante SIMD Casi todos los K6-2 fueron diseñados para utilizar placas madre de 100 MHz con socket Super 7 -

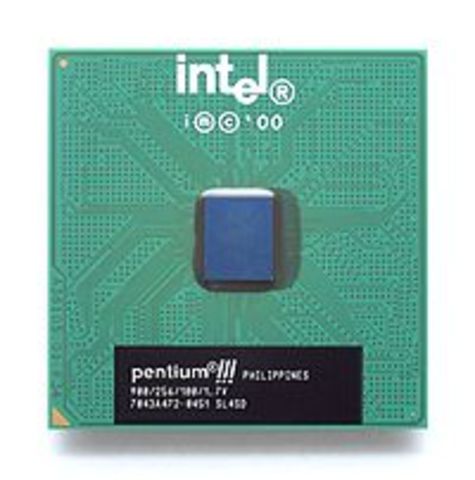

1999 - Intel Pentium III
Producción 1999 — 2003
Fabricante(s) Intel
Frecuencia de reloj de CPU 400 MHz a 1,5 GHz
Velocidad de FSB 100 MHz a 133 MHz
Longitud del canal MOSFET 0,25 µm a 0,13 µm
Conjunto de instrucciones x86 (686)
Microarquitectura Intel P6
Zócalo(s) Slot 1
Socket 370
Núcleo(s) Katmai
Coppermine
Coppermine-T
Tualatin -

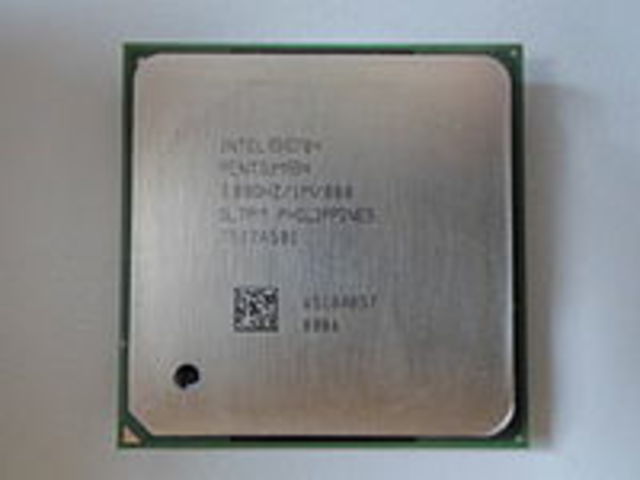

2000 - Intel Pentium 4
Producción 2000 — 2008
Fabricante(s) Intel
Frecuencia de reloj de CPU 1,3 GHz a 3,7 GHz
Velocidad de FSB 400 MT/s a 1066 MT/s
Longitud del canal MOSFET 180 nm a 65 nm
Conjunto de instrucciones x86 (i386), x86-64, MMX, SSE, SSE2, SSE3
Microarquitectura NetBurst
Zócalo(s) Socket 423
Socket 478
LGA 775
Núcleo(s) Willamette
Northwood
Prescott
Cedar Mill trabajaba a1,4 y 1,5 GHz; y fue lanzado el 20 de noviembre de 2000
se agregó el conjunto de instrucciones x86-64 de 64 bits al tradicional -

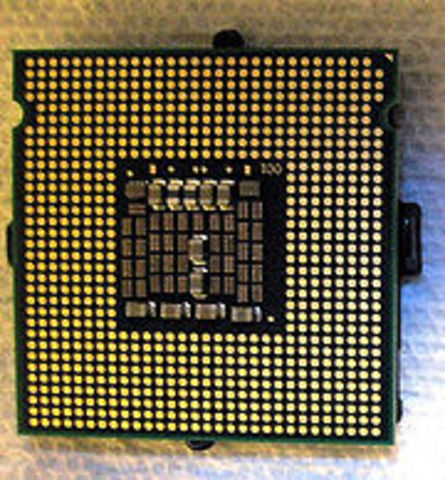

2005 - Intel Pentium D
Producción 25/5/2005 - 8/8/20081
Fabricante(s) Intel
Frecuencia de reloj de CPU 2,66 GHz a 3,73 GHz
Velocidad de FSB 533 MT/s a 1066 MT/s
Longitud del canal MOSFET 90 nm a 65 nm
Conjunto de instrucciones MMX, SSE, SSE2, SSE3, EM64T
Microarquitectura NetBurst
Zócalo(s) LGA 775
Núcleo(s) Smithfield
Presler
Todos los Pentium D incluyen las instrucciones EM64T, -

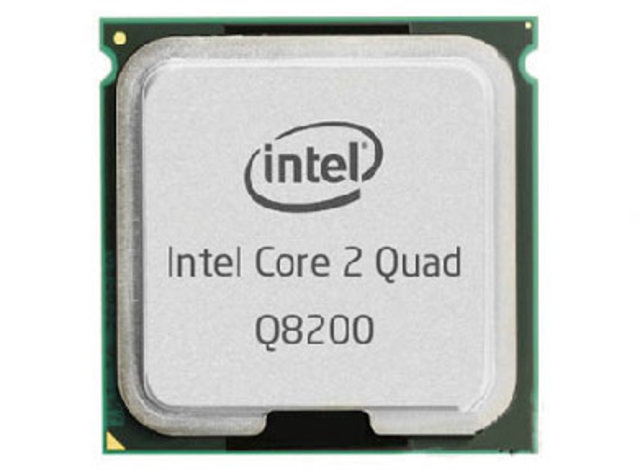

2006 - Intel Core 2
Producción 2006 — 2009
Fabricante(s) Intel
Frecuencia de reloj de CPU 1,06 GHz a 3,33 GHz
Velocidad de FSB 533 MT/s a 1600 MT/s
Longitud del canal MOSFET 65 nm a 45 nm
Conjunto de instrucciones x86, MMX, SSE, SSE2, SSE3, SSSE3, x86-64, SSE4.1 (SSE4.1 es solo para procesadores basados en Penryn, Wolfdale, y Yorkfield)
Microarquitectura Intel Core Microarchitecture
Zócalo(s) Socket T (LGA 775)
Socket M (µPGA 478)
Socket P (µPGA 478)
Micro-FCBGA (µBGA 479)
Núcleo(s) Allendale
Conroe
Merom-
