EVOLUCIÓN DEL CHIPSET
INSTITUTO TECNOLÓGICO DE CHIHUAHUA II Alumno: Pablo Peinado. Profesor: Mtro. Ernesto Leal. Materia: Arquitectura de computadoras. Fecha de entrega: martes 10 de noviembre del 2020. -
¿QUÉ ES UN CHIPSET?
Un chipset es el conjunto de circuitos integrados diseñados con base en la arquitectura de un procesador, permitiendo que ese tipo de procesadores funcionen en una placa base. Sirven de puente de comunicación con el resto de componentes de la placa, como son la memoria, las tarjetas de expansión, los puertos USB, ratón, teclado, etc.
A continuación, se verá la evolución del chipset de diversas empresas mediante esta línea del tiempo. -

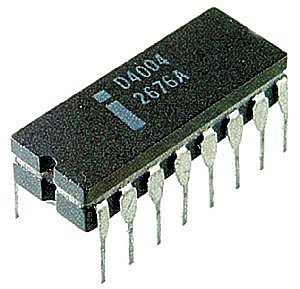

INTEL 4004
Fue el primer microprocesador de computadora fabricado por el fabricante de chips Intel, en un simple chip, Marcian Hoff formuló la propuesta arquitectónica en 1969 y esta propuesta fue implementada en 1970 por Federico Faggin para ser lanzado en el año de 1971.
Este microprocesador es de 4 bits, que contiene 2.300 transistores y está encapsulado CERDIP de 16 pines, usa la arquitectura Harvard, a una velocidad máxima del reloj de 740 kHz. Además contiene 16 pines de 4 bits cada uno. -

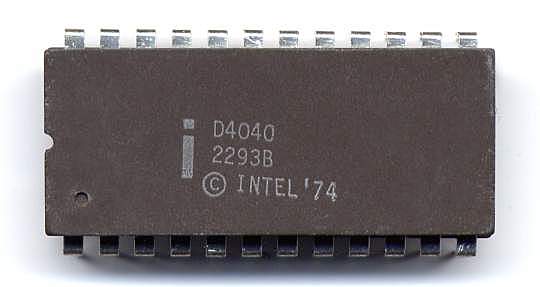

INTEL 4040
Creado por el fabricante Intel, Fue lanzado al mercado en 1974. Diseñado por Federico Faggin y Tom Innes. Contiene 24 pines, con un conjunto de instrucciones de 4 bits, tiene un espacio más grande para el stack (7 niveles en vez de 3) teniendo un espacio de programa de 8kB. Empleado en juegos, pruebas, desarrollo, y equipos del control. -
INTEL 8080
Microprocesador diseñado y fabricado por Intel. En ese tiempo se consideraba el primer diseño de microprocesador verdaderamente útil.
Corre a 2 MHz, con un conjunto de instrucciones pre x86 y con zócalo de 40 pines, además tiene 256 puertos de I/O y un bus de dirección de 16 bits y un bus de datos de 8 bits, permitiendo el fácil acceso a 64 KB de memoria. -

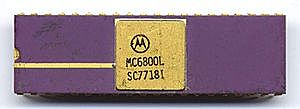

MOTOROLA 6800
Microprocesador fabricado por Motorola que fue lanzado en el año 1975.
Tiene un conjunto de 78 instrucciones y posiblemente es el primer microprocesador que contó con un registro índice, tiene 40 pines. Necesita un reloj de dos fases (1 MHz) y una alimentación única de 5V. Varios de los primeros microordenadores de esa década emplearon este microprocesador. -
MOS 6502
Es un microprocesador diseñado por Mos Technology en 1975, siendo la CPU más barata con características completas de mercado en aquel entonces.
Es de 8 bits con un bus de dirección de 16 bits, con una velocidad de reloj de 1 MHz, Tiene un registro acumulador "A" de 8 bits, dos registros índice "X" e "Y" de 8 bits, un registro de estado "SR" de 8 bits, un puntero de pila "SP" de 8 bits, y un contador de programa "PC" de 16 bits. -

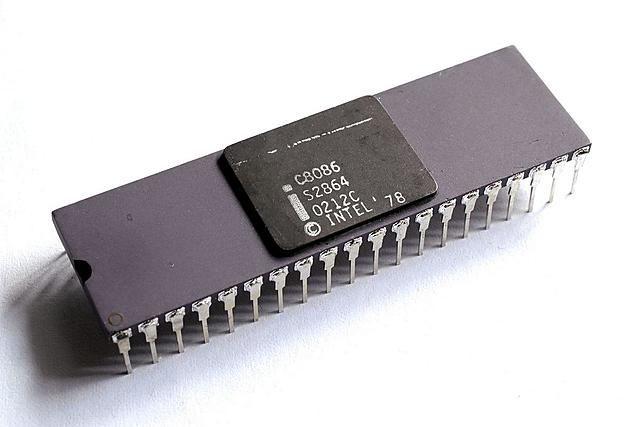

INTEL 8086
Primer chipset de 16 bits diseñado por Intel en 1978.
Este chipset tiene una cola de 6 bytes, con bus de datos de 16 bits, puede direccionar hasta 1 Megabyte de memoria y tiene una velocidad de reloj de 4,77 MHz. También se lanzó el 8088, pero a diferencia de que tenia una cola de 4 bytes con un bus de datos de 8 bits, lo que podía usar menos circuitos lógicos de soporte, lo que permitía la fabricación de sistemas más económicos. -
MOTOROLA 6809
Chipset fabricado por Motorola, desde 1979. Fue un avance mayor sobre sus antecesores.
Maneja dos acumuladores de 8 bits, con dos registros índice de 16 bits y dos punteros de pila de 16 bits, lo que permite modos de direccionamiento bastante avanzados con frecuencias de reloj de 2 MHz. -
INTEL 80186
Microprocesador desarrollado por Intel en 1982 (también fue lanzado el 80188), no fueron muy usuales en ordenadores personales, sino como procesadores empotrados.
Ambos contienen un oscilador interno de reloj con una frecuencia de 6 MHz, y ambos utilizan registros de control de 16 bits por cada dispositivo integrado, con la diferencia que el 80186 trabaja 16 bits y el 80188 a 8 bits (por lo que es más económico el último mencionado). -

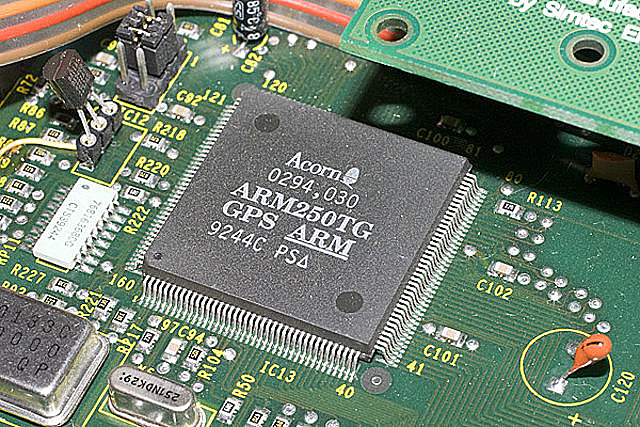

ARM2
Chipset desarrollado en 1983 por Acorn Computers Ltd. Diseñado para usarse en computadoras personales que maneja un sistema de instrucciones realmente simple lo que le permite ejecutar tareas con un mínimo consumo de energía.
Posee una arquitectura de 32 bits, con solo 30,000 transistores. -
AMD AM386
Procesador creado por AMD en 1991. Tuvo muchas controversias en su lanzamiento gracias a Intel.
Tiene una velocidad de hasta 40 MHz lo que superaba a su competidor que sólo llegó a los 33 MHz. Fue la primera aparición de AMD en solitario en el mercado de los procesadores para el gran público y tuvo un éxito aceptable teniendo en cuenta que el mercado estaba totalmente ocupado por Intel. -

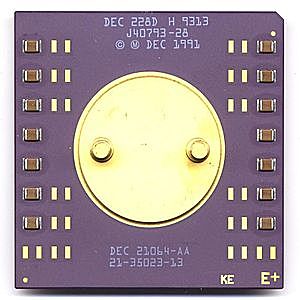

DEC ALPHA 21064
Chipset lanzado en 1992 por DEC (Digital Equipment Corporation). Especialmente orientada a cálculo de coma flotante. Cuenta con un conjunto de instrucciones RISC de 64 bits, corre a 200 MHz, la organización de sus registros es de uso general con una arquitectura que se puede encuadrar como de registro-registro. -

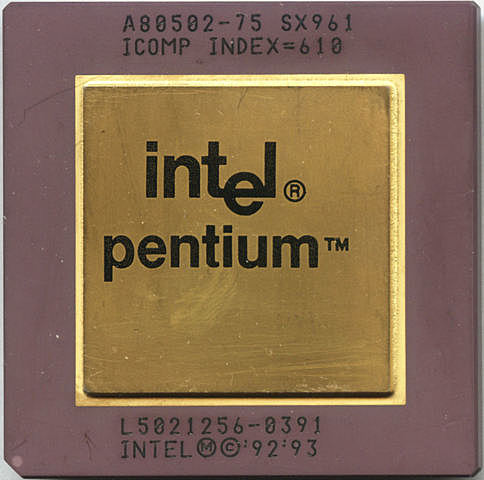

INTEL PENTIUM
El primer Pentium se lanzó al mercado el 22 de marzo de 1993 por Intel.
Cuenta con velocidades iniciales de 60 y 66 MHz, 3.100.000 transistores, caché interno de 8 KiB para datos y 8 KiB para instrucciones, posee un bus de datos de 64 bits, permitiendo un acceso a memoria 64 bits, ofrece en velocidades de hasta 233 MHz, incluyendo una versión de 200 MHz y la más básica proporciona unos 166 MHz de reloj. -
INTEL PENTIUM PRO
Es una gama de chipsets de 5a generación producidos por Intel.
En su lanzamiento usaba un enorme Socket 8 de forma rectangular, posee una arquitectura x86, tiene una caché desde 256 KiB hasta 512 KiB en el encapsulado, hasta la versión de 1 MiB introducida posteriormente, con velocidades de reloj que van desde los 133 MHz hasta los 200 MHz con un bus externo con una frecuencia de reloj que oscilaba entre los 60-66 MHz. -
AMD K5
Microprocesador desarrollado por AMD en 1996, principal rival de Intel Pentium.
Este chipset transforma todos los comandos x86 de la aplicación en comandos RISC, con velocidad de 75 a 100 MHz, con zócalo socket 5 y 7. -
INTEL 440BX
Creado por Intel en 1993 (también conocido como i440BX).
Socket 370 en configuraciones de un solo procesador y de Multiprocesamiento simétrico hasta 1 GHz. -

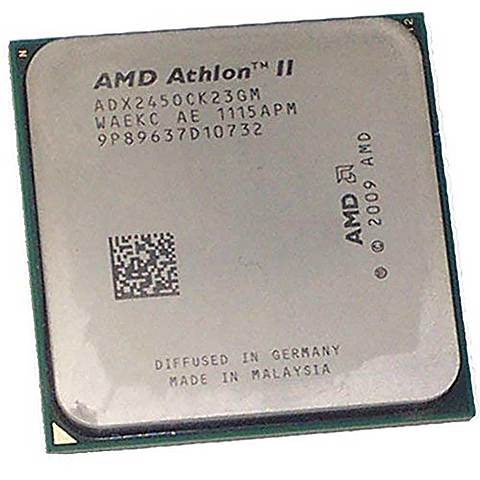

AMD ATHLON
Gama de chipsets lanzada en 1999 por AMD.
Estuvo disponible inicialmente en versiones de 500 a 650 MHz, pero después alcanzó velocidades de hasta 1 GHz, incluye 512 KiB de caché de segundo nivel (L2) externa al circuito integrado del procesador. -
AMD 761
Creado por AMD en el 2000.
Zócalo 754 para procesadores AMD Athlon™ 64/Sempron™, con placa gráfica SiS Ultra256 2D/3D integrada, soporta tasas de transferencia de 1600/1200/800/400 mega-transferencias por segundo. -

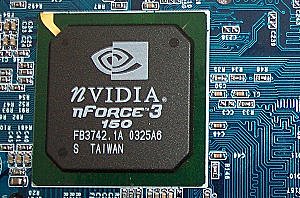

NVIDIA NFORCE 3-150
Creado por NVIDIA en 2003, cuenta con una velocidad de bus de 800 MHz, con tecnología RAM, DDR y SDRAM admitida, velocidades RAM de 266 MHz, 333 MHz y 400 MHz. -
INTEL 955
Procesador creado por Intel en 2005. Tiene una velocidad de procesador de 3.46 GHz, sockets LGA 775 (Socket T), voltaje de 65 watts, 64 bits. -
NVIDIA GEFORCE 9400M
Chipset creado en el año 2006 por NVIDIA. Cuenta con memoria compartida y con un rendimiento que según el fabricante, es cinco veces más potente que el que ofrecía la plataforma Intel Centrino 2, la cual monta una gráfica integrada Intel GM4500. -
INTEL G33
Es un chipset creado por Intel en el año 2005. Combina desempeño con un consumo más eficaz de la energía. Permite utilizar las tecnologías de video de alta definición y de efectos tridimensionales de alta calidad. Cuenta con bus de sistema de 1333/1066/800 MHz, Acelerador Intel® 3100 para medios gráficos, Proporciona hasta 17 GB/s de ancho de banda y 8 GB de memoria direccionable, para mejorar la velocidad de respuesta del sistema y la compatibilidad con la informática de 64 bits. -
ARM CORTEX A8
Chipset creado por ARM en 2008, logra aproximadamente el doble de instrucciones por ciclo, adoptado a gran escala en dispositivos de consumo.
Tiene frecuencia de 600 MHz a 1 GHz y superior, canalización de enteros de 13 etapas y canalización de NEON de 10 etapas, caché de nivel 2 integrado (0–4 MiB) y con una unidad avanzada de predicción de ramas con> 95% de precisión. -

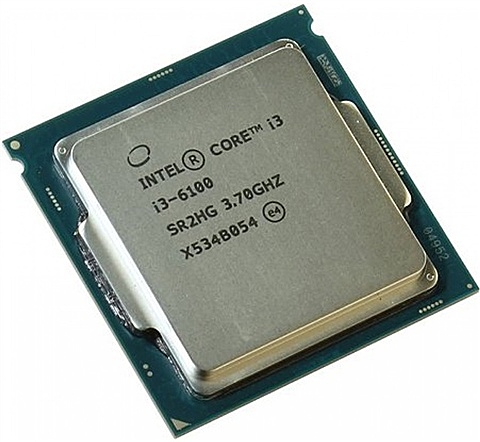

INTEL i3
Es una línea de microprocesadores Intel para la gama de entrada, la primera generación fue fabricada a 32 nm, estos se empezaron a comercializar a principios de 2010.
Este primer modelo poseía 4 MiB de caché de nivel 2, y un controlador de memoria para DDR3. La función Turbo Boost no está habilitada, pero la tecnología HyperThreading sí, lo cual permite al microprocesador tener 2 hilos o núcleos lógicos por cada núcleo físico. -

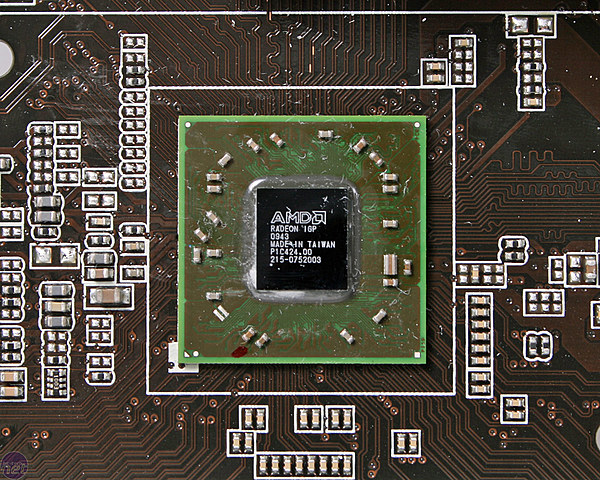

AMD 890GX
Chipset creado por AMD en el año 2010.
Tiene un soporte para procesadores con Socket AM3+, soporta función UCC (Unlock CPU Core – Desbloqueo núcleo CPU), FSB 2600 MHz (5.2 GT/s). -

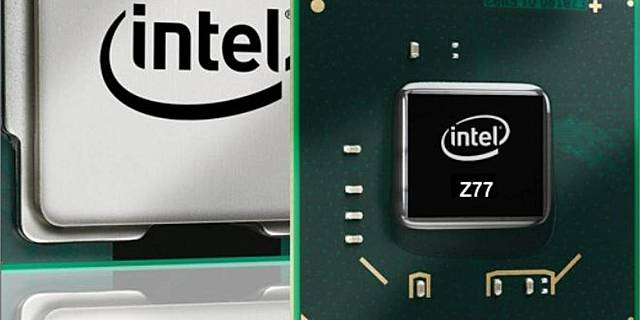

INTEL Z77
Chipset lanzado por Intel en el año 2012. Es el primer producto que permite poner a punto el rendimiento para acceder a las tecnologías visuales integradas de la 3ª generación de procesadores Intel Core.
Tiene serial ATA (SATA) 6 GB/seg, bus serie universal 3.0, compatibilidad con HDMI, DisplayPort*, eDP y DVI 2. -

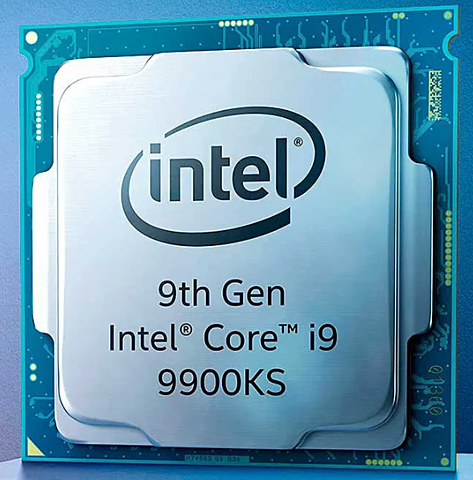

INTEL i9
El Intel Core i9 es un procesador fabricado por Intel.
Con su gran número de núcleos, alto consumo de energía, alta salida térmica, alto rendimiento y un conector de escritorio único, con seis núcleos con 12 MB de caché. Se ha demostrado que alcanza 5 gigahercios en condiciones ideales. Son compatibles con la memoria RAM DDR4, utilizan la tecnología Intel Turbo Boost y la tecnología Hiper-Threading y se realizan en el proceso de 14 nM, y su potencia máxima es de 140 W. -

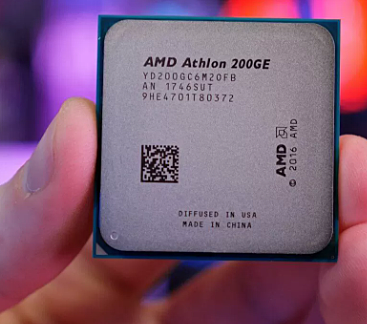

AMD ATHLON 200GE
Es un procesador lanzado por AMD en el año 2018.
Tiene una frecuencia de reloj de 1000 MHz, un soporte de memoria de DDR4-2666 de doble canal, una potencia de procesamiento de 384 GFLOPS, y un TDP de 35 W. -

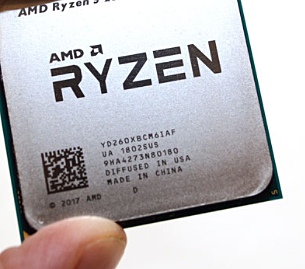

AMD RYZEN 5 PRO 3500U
Creado y lanzado por AMD en el año 2019.
Con una velocidad de reloj de GPU de 1200 MHz, con una potencia de procesamiento de 1228,8 GFLOPS, un soporte de memoria de DDR4-2400 de doble canal, velocidad de CPU de hasta 3.7 GHz, tres cachés (64 KB, 512 KB y 4MB). -

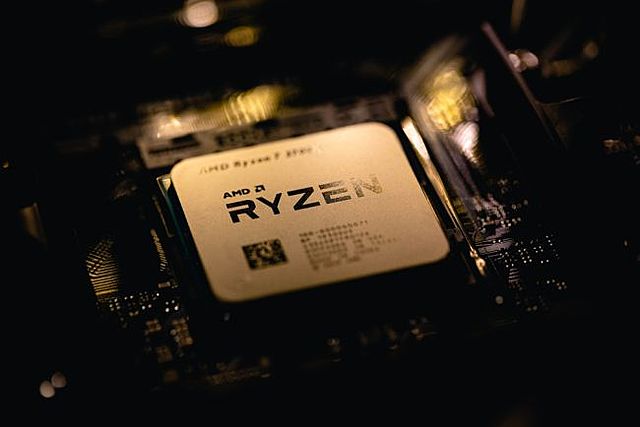

AMD RYZEN 3 3250C
Creado y lanzado por AMD en septiembre de este año.
Con una velocidad de reloj de GPU de 1200 MHz, con una potencia de procesamiento de 460,8 GFLOPS, un soporte de memoria de DDR4-2400 de doble canal, velocidad de CPU de hasta 3.5 GHz, tres cachés (64 KB, 512 KB y 4MB).
