Evolución del Chipset (EQUIPO LOS PCR2)

  • Noviembre 8 de 1970 " Intel 4004 "

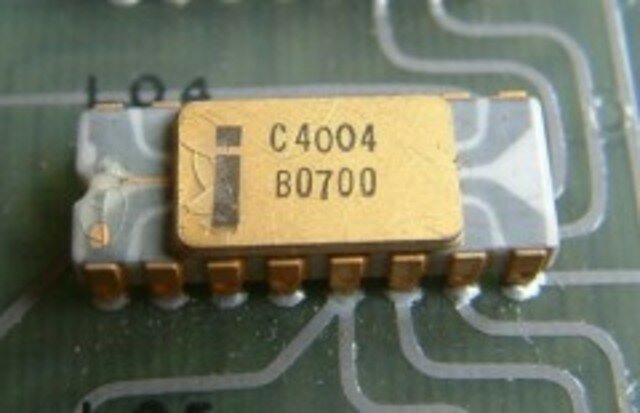

    Noviembre  8 de 1970 " Intel 4004 "
    Fue el primer microprocesador en un simple chip, así como el primero disponible comercialmente. Aproximadamente al mismo tiempo, algunos otros diseños de CPU en circuito integrado, tales como el militar F14 CADC de 1970, fueron implementados como chipsets, es decir constelaciones de múltiples chips. Originalmente diseñado para la compañía japonesa Busicom para ser usado en su línea de calculadoras, el 4004 también fue proporcionado con una familia de chips.
  • Febrero 10 de 1974 " Intel 4040 "

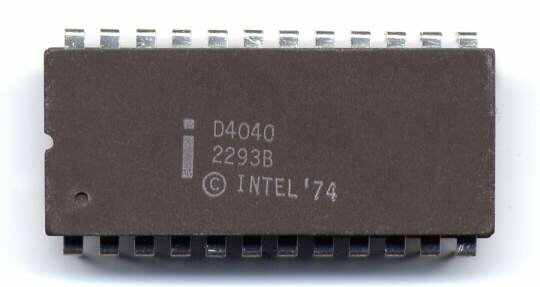

    Febrero  10 de 1974 " Intel 4040 "
    Fue usado primariamente en juegos, pruebas, desarrollo, y equipos del control. El paquete del 4040 era más de dos veces el ancho del 4004 y tenía 24 pines en lugar de los 16 del 4004. El 4040 agregó 14 instrucciones, un espacio más grande para el stack (7 niveles en vez de 3), un espacio para programas de 8KB, 8 registros adicionales, y habilidades de interrupción (incluyendo sombras (shadows) de los primeros 8 registros).
  • Agosto 11 de 1975 " MOS 6502 "

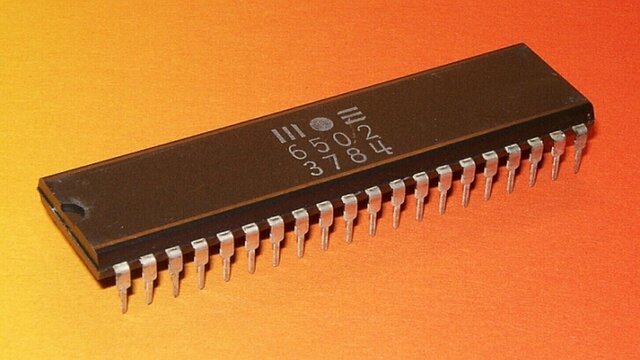

    Agosto 11 de 1975 " MOS 6502 "
    El MOS 6502 o MOS Technology 6502 es un microprocesador de 8 bits diseñado por MOS Technology. Fue con bastante diferencia, la CPU mas barata con características completas de mercado, con alrededor de un sexto del precio o menos que las CPU con las que competía de compañías más grandes como Motorola e Intel.
  • Noviembre 8 de 1978 " Intel 8086 "

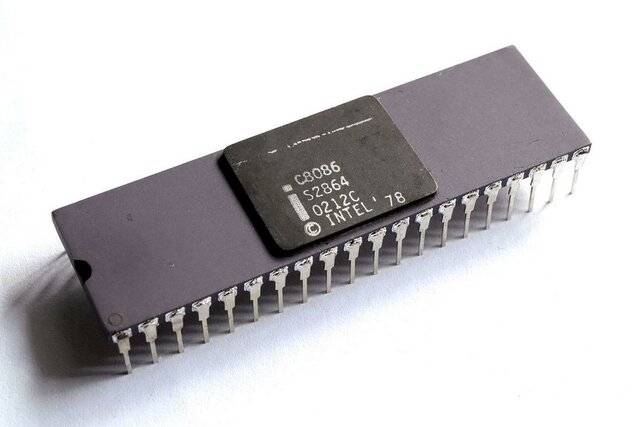

    Noviembre 8 de 1978 " Intel 8086 "
    Llamado oficialmente iAPX 86, e i8088: son dos microprocesadores de 16 bits diseñados por Intel en 1978, iniciadores de la arquitectura x86. La diferencia entre el i8086 y el i8088 es que este último utiliza un bus externo de 8 bits, para poder emplear circuitos de soporte al microprocesador más económicos, en contraposición al bus de 16 bits del i8086.
  • Febrero 2 de 1979 " MC 6809 "

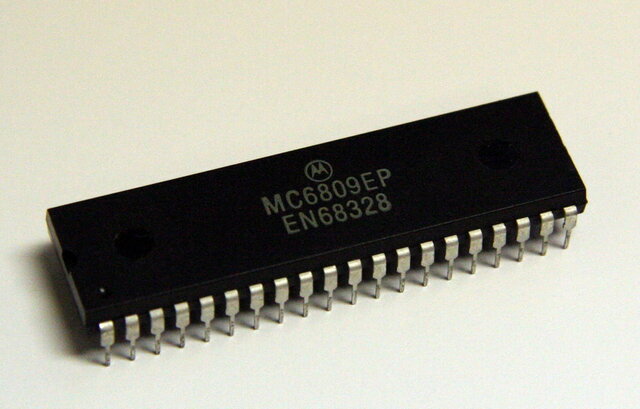

    Febrero 2 de 1979 " MC 6809 "
    Es un microprocesador de 8 bits fabricado por Motorola. El 6809 fue un avance mayor sobre sus dos predecesores, el Motorola 6800 y el MOS Technology 6502. Es considerado como el precursor moral de la familia de procesadores Motorola 68000 , aunque el diseño del 68K actualmente se sobrepasa al proyecto 6809.
    Entre las mejoras más significativas que el 6809 introdujo sobre sus predecesores fue el empleo de dos acumuladores de 8 bits.
  • Septiembre 10 de 1982 " Intel 80186 "

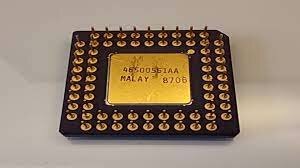

    Septiembre 10 de 1982 " Intel 80186 "
    Los Intel 80186 y 80188 (i80186 e i81088) son dos microprocesadores que fueron desarrollados por Intel alrededor de 1982. Los i80186 e i80188 son una mejora del Intel 8086 y del Intel 8088 respectivamente. Al igual que el i8086, el i80186 tiene un bus externo de 16 bits, mientras que el i80188 lo tiene de 8 bits como el i8088, para hacerlo más económico. La velocidad de reloj del i80186 e i80188 es de 6 MHz.
  • Noviembre 8 de 1983 " ARM2 "

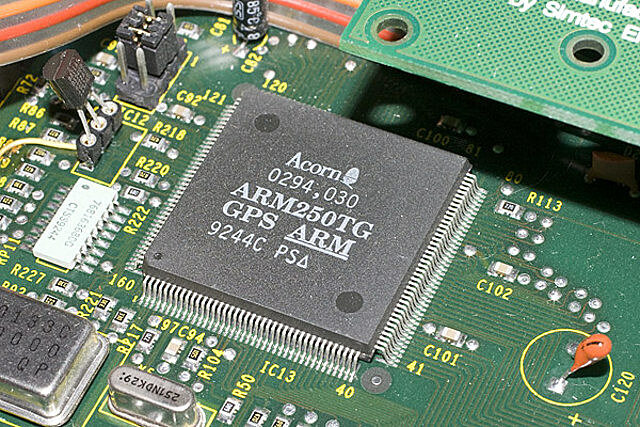

    Noviembre 8 de 1983 "  ARM2 "
    La arquitectura del ARM2 posee un bus de datos de 32 bits y ofrece un espacio de direcciones de 26 bits, junto con 16 registros de 32 bits. Uno de estos registros se utiliza como contador de programa, aprovechándose sus 4 bits superiores y los 2 inferiores para contener los flags de estado del procesador.
    El ARM2 es probablemente el procesador de 32 bits útil más simple del mundo, ya que posee sólo 30 000 transistores.
  • Diciembre 2 de 1992 " DEC Alpha "

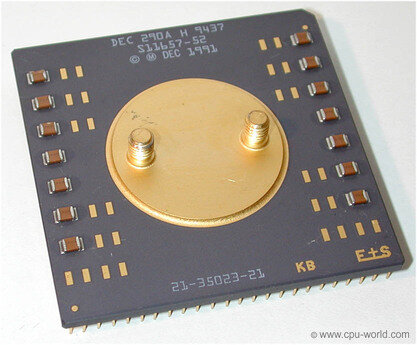

     Diciembre 2  de 1992 " DEC Alpha "
    DEC Alpha es una arquitectura diseñada por DEC e introducida bajo el nombre AXP, como reemplazo a la serie VAX. Cuenta con un set de instrucciones RISC de 64 bits especialmente orientada a cálculo de punto flotante.
    Una de las arquitecturas de computadoras existentes, la arquitectura Alpha se caracteriza por seguir la filosofía RISC (Conjunto reducido de instrucciones). El primer procesador que hizo gala de la tecnología Alpha fue el 21064.
  • Noviembre 9 de 1995 " Pentium Pro "

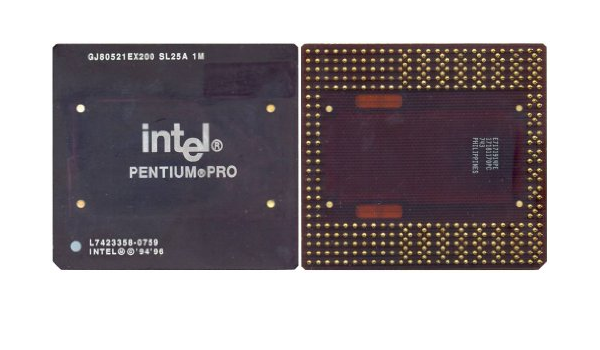

    Noviembre 9 de 1995 " Pentium Pro "
    El Pentium Pro es la sexta generación de arquitectura x86 de los microprocesadores de Intel, cuya meta era remplazar al Intel Pentium en toda la gama de aplicaciones, pero luego se centró como chip en el mundo de los servidores y equipos de sobremesa de gama alta. Posteriormente Intel lo dejó de lado a favor de su gama de procesadores de altas prestaciones llamada Xeon.
  • Diciembre 14 de 1997 " Intel 82430TX "

    Diciembre 14 de 1997 " Intel 82430TX "
    Proporciona el control de caché de segundo nivel y una función completa de 64 bits ruta de datos.
    Soporta velocidad de bus de 100 MHz que utilizan K6-2 y K6-3.
  • Diciembre 30 de 1997 " ALi M1533 "

    Diciembre 30 de 1997 " ALi M1533 "
    Este chipset es otro de los que soporta velocidad de bus de 100 MHz que utilizan K6-2 y K6-3 de AMD.
  • Febrero 1 de 1998 " i440BX "

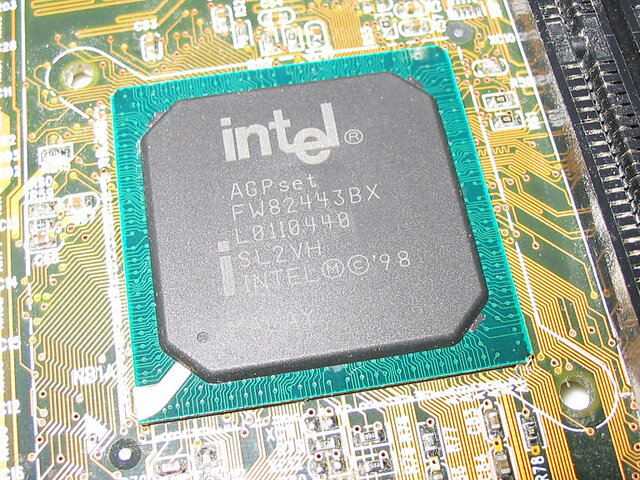

    Febrero 1 de 1998 " i440BX "
    También conocido como el i440BX, es un chipset de Intel que soporta CPUs Pentium II, Pentium III
    El chipset i440BX soporta originalmente procesadores Intel P6 en Slot 1, y posteriormente, Socket 370 en configuraciones de un solo procesador y de Multiprocesamiento simétrico hasta 1 GHz (y potencialmente hasta 1.4 GHz con ciertas modificaciones no soportadas oficialmente).
  • Marzo 2 de 1999 " Intel 450NX "

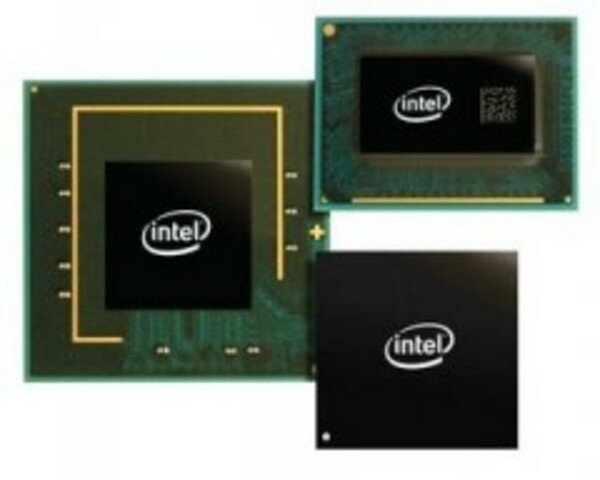

    Marzo 2 de 1999 " Intel 450NX "
    NX está integrado por nueve chips, con una potencia total de 47 Watios y 3,3 V de tensión.
  • Noviembre 3 del 2000 " Intel P67 "

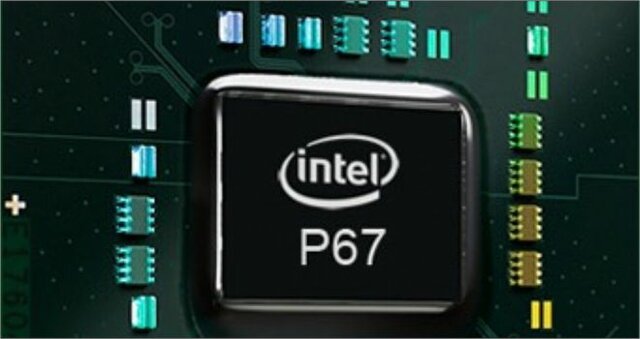

    Noviembre 3 del 2000 " Intel P67 "
    Te permitía hacer overclocking pero no podías usar la tarjeta gráfica que esta integrada.
    El chipse P67 fue el primer chip que introdujo Intel cuando lanzó su línea de procesadores Sandy Bridge, a principios de año, y fue uno de los que se retiraron del mercado tras el bullado BUG SATA 3 para luego ser reemplazado por su versión B3.
  • Diciembre 3 del 2001 "Intel 810"

    Diciembre 3 del 2001 "Intel 810"
    810-L: microATX (4 PCI), sin cache de video, Interfaz de discos ATA33.
    810: microATX (4 PCI), sin cache de video, ATA33 y ATA66.
    810-DC100: ATX (6 PCI), cache de video de 4 MB (AIMM), ATA33 y ATA66.
    810E: FSB 133mhz, Pentium III o Celeron "Coppermine-EB" Series CPU.
    810E2: soporte para Pentium III y Celeron CPUs con un proceso de 130 nm "Tualatin" core, ATA100 y 4 puertos USB 1.1.
    Intel 810 intentó integrar tanta funcionalidad en la placa base como
  • Diciembre 9 del 2003 " NFORCE3-150 "

    Diciembre 9 del 2003 " NFORCE3-150 "
    NVIDIA nForce3 procesadores de medios y comunicaciones (MCP) ofrecen mediante la combinación de características innovadoras en una solución de placa única de un solo chip que aprovecha la extraordinaria capacidad de procesamiento de los procesadores AMD de 64-bit CPU.
  • Diciembre 30 del 2004 " S4 INTEL "

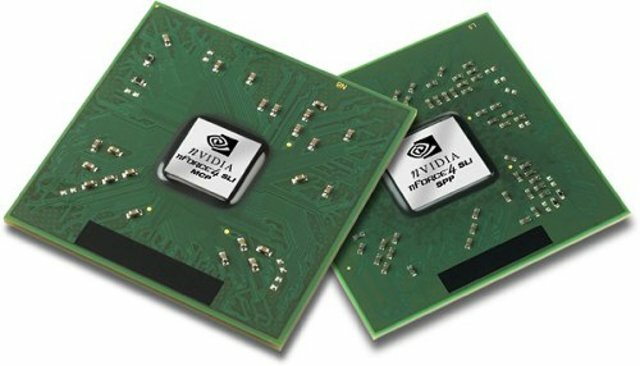

    Diciembre 30 del 2004 " S4 INTEL "
    NVIDIA nForce ® 4 procesadores de medios y comunicaciones (MCP) ofrecen un rendimiento de PC increíble, almacenamiento avanzado, y la tecnología PCI Express para plataformas AMD e Intel. Diseñado con un innovador de baja latencia y arquitectura altamente integrada, NVIDIA nForce4 MCP residen en la placa base y ofrecen una función de clase mundial.
  • Diciembre 13 del 2005 " Intel 955 "

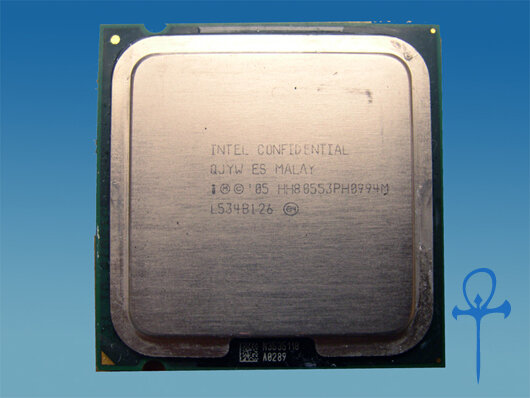

    Diciembre 13 del 2005 " Intel 955 "
    Factor de forma: LGA775
    Proceso de fabricación: 65nm
    Cores: 2
    Frecuencia: 3.46GHz
    Memoria: Soporte DDR2 – 667 Unbuffered
    FSB: 266Mhz (1066Mhz Quad Pumped)
    Hyperthreading: Si
    Cache de Segundo Nivel: 4MB (2MB por cada core)
    Sets de instrucciones: x86, x86-64, SSE, SSE2, SSE3
    Cantidad de transistores: 376 Millones aprox.
    Voltaje nominal: 1.2v – 1.3375v
    TDP: 130W
    Tecnología de Virtualización: Sí
  • Octubre 10 del 2006 " NVidia 9400 M "

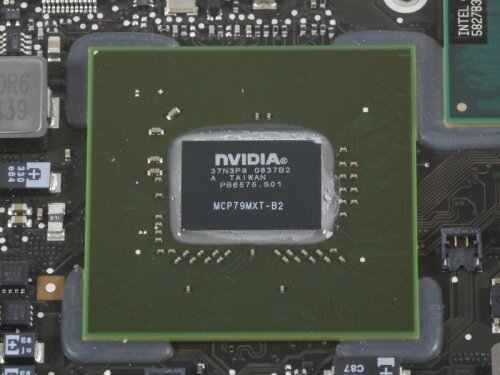

    Octubre 10 del 2006 " NVidia 9400 M "
    La NVidia 9400M es una tarjeta gráfica integrada en la placa base, con memoria compartida y con un rendimiento que, según NVidia, es cinco veces más potente que el que ofrecía la plataforma Intel Centrino 2, la cual monta una gráfica integrada Intel GM4500. Dicha gráfica ya comentó Intel hace un tiempo que tendría un rendimiento de dos o tres veces el de la anterior plataforma, la GMA X3100.
  • Agosto 15 del 2007 " QUALCOMM MSM7200A "

    Agosto  15 del 2007 " QUALCOMM MSM7200A "
    Es el chipset utilizado por HTC Hero, LG GW620, Motorola Backflip y Samsung Galaxy Tiene 4 cores. El principal es un ARM1136EJ-S, un procesador de la familia ARM11, parecido al del iPhone original e iPhone 3G, y cuya frecuencia recomendada es de 528MHz. Los restantes son un ARM926 para telefonía celular, a 256MHz, y un par de procesadores de señales digitales (DSP): un QDSP4000 para telefonía y un QDSP5000 para multimedia.
  • Abril 10 del 2008 " ARM CORTEX A8 "

    Abril 10 del 2008 "  ARM CORTEX A8 "
    Gracias a este procesador basado en Cortex A8, el iPhone puede reproducir vídeos en alta definición y gracias a la GPU ejecutar juegos fluidamente y añadir efectos gráficos a la interfaz.
    Durante un tiempo se rumoreó que chip había sido diseñado por P.A. Semi, compañía que Apple también adquirió anteriormente, hoy día, estos rumores han sido totalmente descartados3 El sucesor de este chip es el Apple A5 presente en el iPhone 4S y el iPad 2.
  • Mayo 18 del 2010 " AMD 890GX "

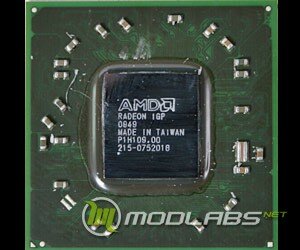

    Mayo 18 del 2010  " AMD 890GX "
    El chipset AMD 890GX con la ATI Radeon ™ HD 4290 de gráficos permite una plataforma excepcional bajo consumo de energía a un precio increíble. Llevar características y el rendimiento que enriquecen lo que ver y hacer, incluyendo juegos de última generación y una experiencia superior de video HD, la serie ATI Radeon ™ HD 4290 gráficos con Chipset AMD 890GX transforma tu PC en un centro neurálgico digital de los medios de comunicación.
  • Junio 29 del 2012 " Intel Z77"

    Junio 29 del 2012 " Intel Z77"
    Diseñado para las motherboard con Socket 1155 proporciona la mayor flexibilidad y rendimiento junto con el procesador Intel® Core™ de tercera generación ofrecen una experiencia de desempeño desbloqueado, liberado y sin condiciones con una capacidad de respuesta asombrosa. Sumando velocidad cuando la necesite y dando impulso a la capacidad de respuesta con una unidad de estado sólido (SSD) que ofrece un tiempo de arranque del sistema y carga de aplicaciones más rápido.
  • Abril 1 del 2017 " INTEL Z370 "

    Abril 1 del 2017 " INTEL Z370 "
    Cantidad de puertos USB 14.
    Revisión USB 3,0/2.0.
    USB 3.0 Up to 10.
    USB 2.0 Up to 14.
    Cantidad máxima de puertos SATA 6,0 Gb/s 6.
    Configuración de RAID PCIe* 0,1,5 / SATA 0,1,5,10.
    Red de área local integrada Integrated MAC.
  • Abril 3 del 2018 " Intel H370 "

    Abril 3 del 2018 " Intel H370 "
    Este chipset es prácticamente idéntico en características al actual Z370. Esto significa que posee 20 vías de datos PCIe 3.0, soportando hasta 14 puertos USB (siendo 8 de ellos USB 3.1), con también 6 puertos SATA 3, más hasta dos ranuras M.2 (una de ellas SATA, la otra PCIe x4).
  • Mayo 26 del 2019 " AMD x570 "

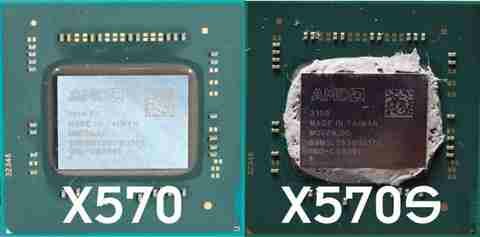

    Mayo 26 del 2019 " AMD x570 "
    Zócalo: AM4, Overclocking: CPU+GPU+RAM, CrossFire:sí, SLI: sí, Pistas PCIe: 16× PCIe 4.0, Velocidad pistas PCIe: 16Gb/s, SATA 3: 6, USB 2.0: 6, USB 3.0: hasta 10, USB 3.1: hasta 12, M.2: 2, SATAe: 2,RAID:0, 1, 10, Memoria máx.:128GB
