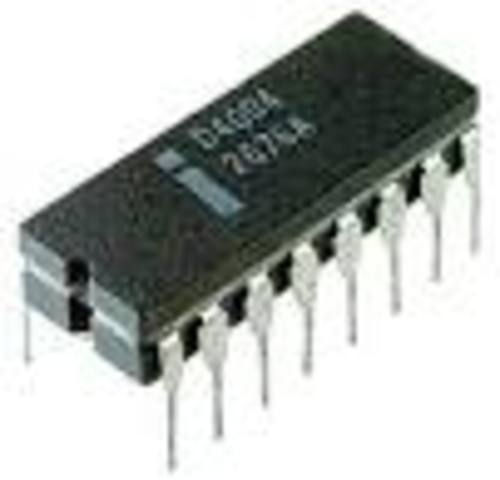

INTEL 4004
Primer microprocesador del mundo, creado en un simple chip, y desarrollado por Intel. Era un CPU de 4 bits y también fue el primero disponible comercialmente. Este desarrollo impulsó la calculadora de Busicom[1] y dio camino a la manera para dotar de «inteligencia» a objetos inanimados, así como la computadora personal.Este controlador programable es un solo encapsulado, direccionaba 4096 localidades de 4 bits de memoria y corría a 108Khz.
conjunto de 45 instruciones. -

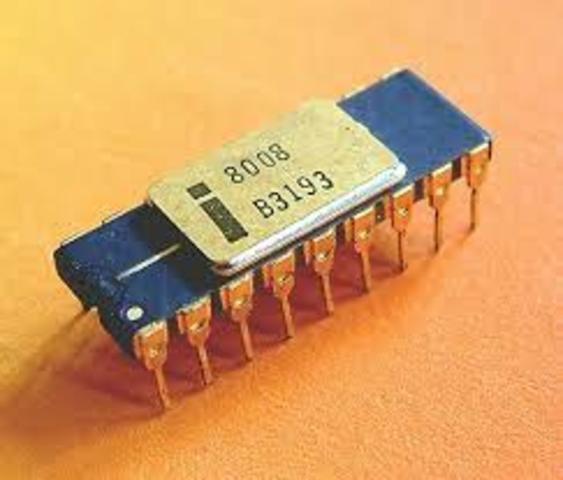

INTEL 8008
Codificado inicialmente como 1201, fue pedido a Intel por Computer Terminal Corporation para usarlo en su terminal programable Datapoint 2200, pero debido a que Intel terminó el proyecto tarde y a que no cumplía con la expectativas de Computer Terminal Corporation, finalmente no fue usado en el Datapoint. Posteriormente Computer Terminal Corporation e Intel acordaron que el i8008 pudiera ser vendido a otros clientes.El tamaño ampliado de la memoria(168K) y las instrucciones adicionales. -

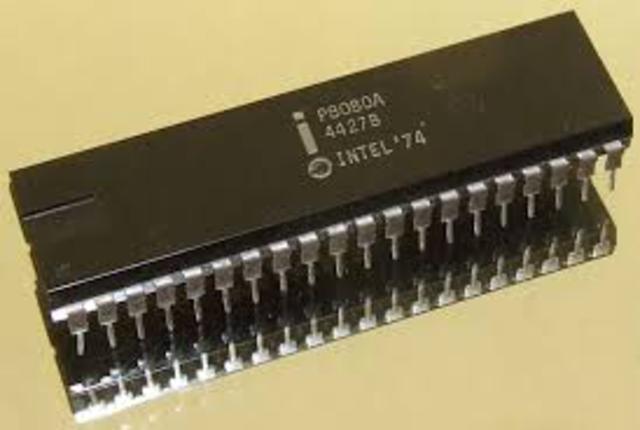

INTEL 8080
primer microprocesador moderno de 8 bits, tenía un bus de datos de 8 bits, y un bus de direcciones de 16 bits, teniendo internamente 7 registros de 8 bits. Con este microprocesador aparecieron los puertos de entrada y salida. El 8080 no solo direccionaba más memoria y ejecutaba más instrucciones, sino que era diez veces más rápido que su antecesor el 8008. Otra característica importante es que este procesador era compatible con la lógica transistor-transistor. -

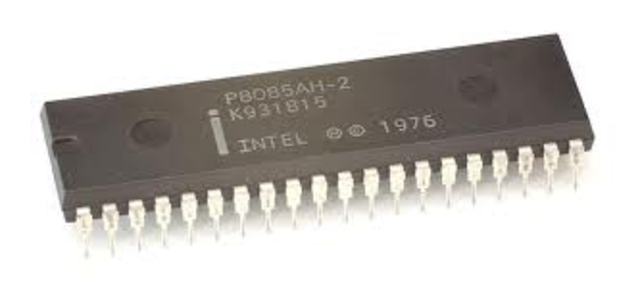

INTEL 8085
Ultimo procesador de propósito general de 8 bit.769.230 instrucciones por segundo.Cada variante de reloj operaba a una velocidad de reloj de núcleo diferente de 3, 4 y 6 megahertz, o MHz, respectivamente. Este procesador tenía un núcleo de 9 bits, lo que significa que permitía 8 conjuntos de datos a través de 64 bytes para que cada área pudiera ser visitada.7 registros de 8 bits (A, B, C, D, E, H y L) -

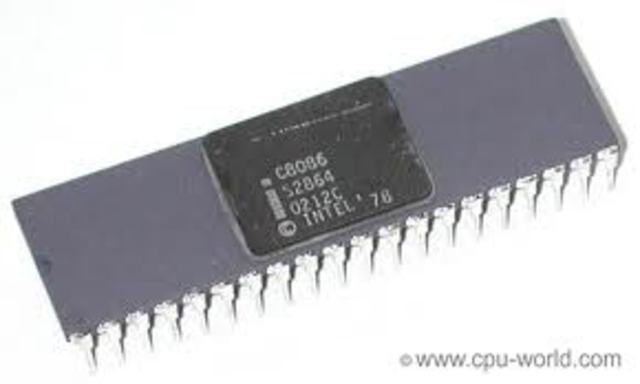

INTEL 8086 y 8088
16 bits(2 bytes) entre el procesador y la memoria, aumentaron las líneas del bus de direcciones a 20 bits, con lo cual se pueden indexar memorias con 1'048,576 elementos (1Mb.)
En el caso del 8086, los registros son de 16 bits, con lo que un registro de segmento puede tomar 65536 valores distintos; además, un registro de desplazamiento puede tomar los mismos valores.Un segmento inicia cada 16 bytes de memoria; de esta manera, a cada sección de 16 bytes de la memoria se le llama "párrafo". -

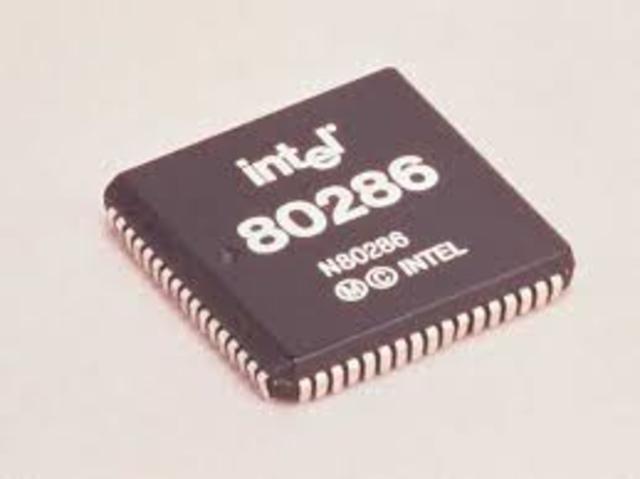

INTEL 80286
El 80286, popularmente conocido como 286, fue el primer procesador de Intel que podría ejecutar todo el software escrito para su predecesor.El rendimiento del 80,286 por ciclo de reloj superior a la de la Intel 8086 e Intel 8088 por más de dos veces.El Intel 80286 tenía un bus de direcciones de 24 bits y era capaz de direccionar hasta 16 MB de memoria RAM, en comparación con 1 MB de su predecesor.En promedio, el 80 286 tenía una velocidad de alrededor de 0,21 instrucciones por ciclo de reloj. -

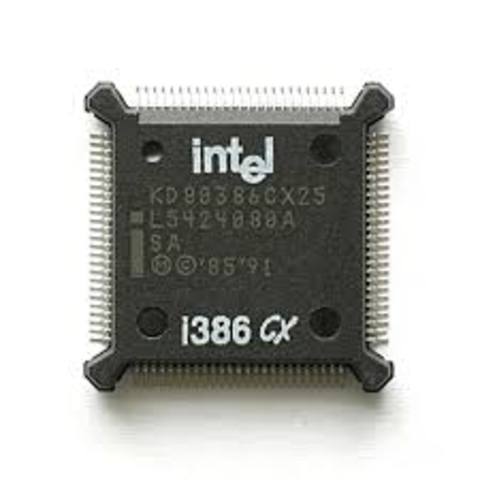

INTEL 80386
Procesador de 32 bits, bus de direcciones de 32, bus de datos interno.138 instrucciones.Tipos de Datos : ASCII,BCD,CADENAS,FLOTANTES,ENTEROS CON Y SIN SIGNO. 16 NUEVOS registros aumentados del 8086. -

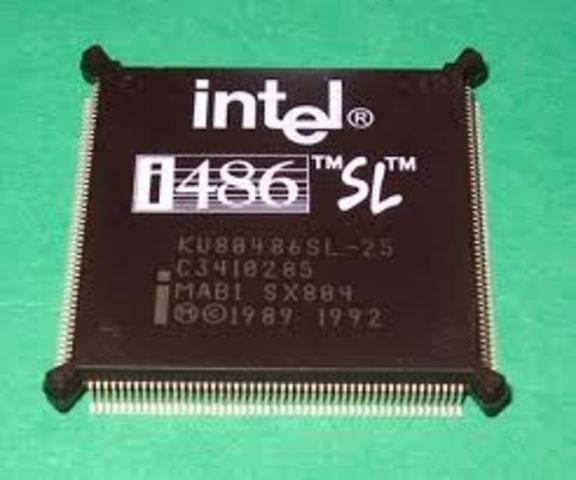

INTEL 80486
486 realmente significó contar con una computadora personal de prestaciones avanzadas,contiene los registros para la tabla de descriptores globales, locales y de interrupciones y una unidad de manejo de memoria como el 80386. El registro extendido de banderas (EFLAGS), es como en los otros miembros de la familia; los bits de la bandera más hacia la derecha realizan las mismas funciones para compatibilidad.contiene 4 GB de memoria.en la forma de una caché de 8 KB.BSWAP reg32 (Byte Swap),CMPXCHG -

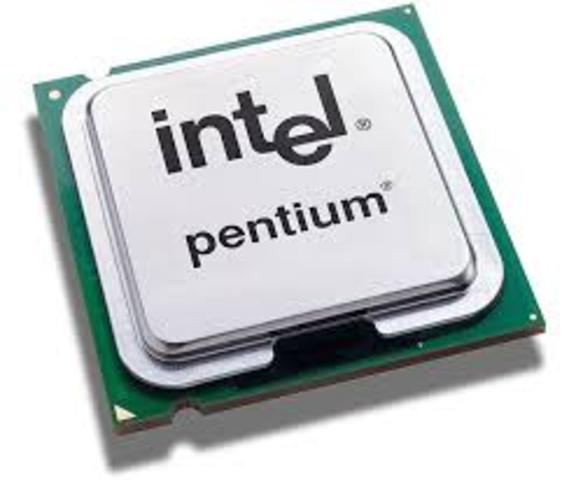

INTEL PENTIUM
El microprocesador de Pentium poseía una arquitectura capaz de ejecutar dos operaciones a la vez, gracias a sus dos pipeline de datos de 32bits cada uno, uno equivalente al 486DX(u) y el otro equivalente a 486SX(u). Además, estaba dotado de un bus de datos de 64 bits, y permitía un acceso a memoria de 64 bits (aunque el procesador seguía manteniendo compatibilidad de 32 bits para las operaciones internas, y los registros también eran de 32 bits). velocidad de bus de 50, 60 y 66 MHz. -

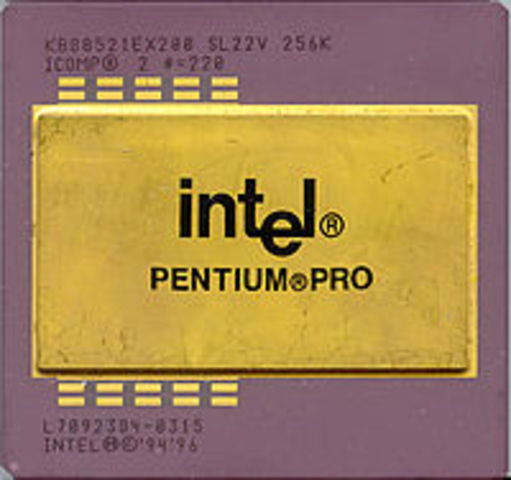

Intel Pentium Pro
Se diseñó con una arquitectura de 32 bits,caché interna de 16 Kbytes,otra caché de nivel 2 de 256 KB,lo cual permite ejecutar hasta 3 instrucciones a la vez.Bus de Direcciones de 36 bits.
Frecuencia de reloj de CPU de 150 MHz a 200 MHz.Conjunto de instrucciones del x86. -

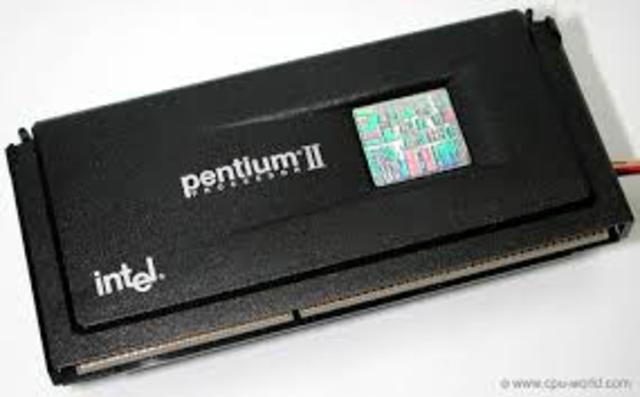

Intel Pentium II
el procesador utiliza la tecnología de alto desempeño de Bus Dual Independiente (DIB, Dual Independent Bus) para entregar un amplio ancho de banda adecuado para su elevado poder de procesamiento. Incluye 512 KB de caché dedicada de nivel dos (L2), y también incluye 32 KB de caché L1 (16 KB para datos, 16 KB para instrucciones), el doble de la del Pentium Pro. tiene 32 KB de caché L1 sin bloqueo, dividida en 16 KB de caché de instrucciones y 16 KB de caché de datos. -

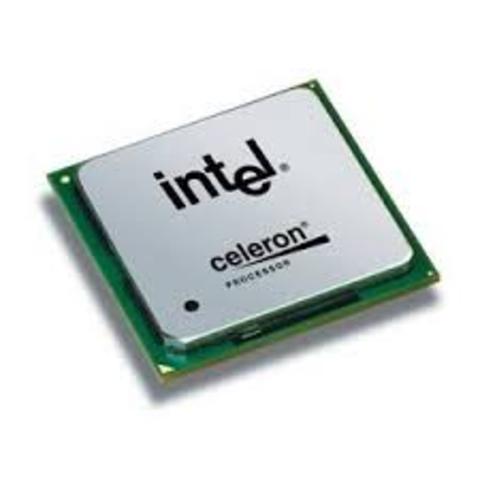

Intel Celeron
Frecuencia de reloj de CPU 266 MHz a 3.6 GHz
Velocidad de FSB 66 MT/s a 1066 MT/s
Longitud del canal MOSFET 250 nm a 32 nm
Conjunto de instrucciones x86, EM64T -

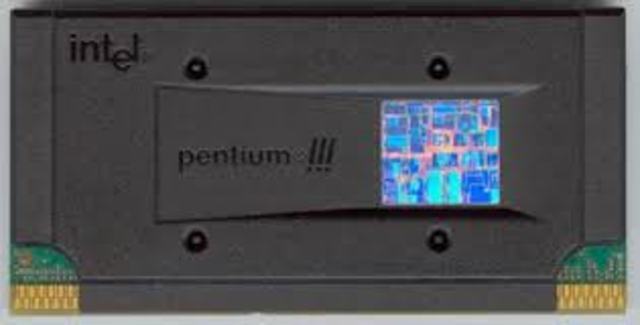

Intel Pentium III
ofrece 70 nuevas instrucciones Internet Streaming, las extensiones de SIMD que refuerzan dramáticamente el desempeño con imágenes avanzadas, 3D,32 KB de caché L1 sin bloqueo y 512 KB de caché L2 sin bloqueo para acceso rápido a datos de prioridad, almacenamiento caché para un máximo de 4 GB de espacio en memoria direccionable y escalabilidad a sistemas de proceso dual con hasta 64 GB de memoria física. -

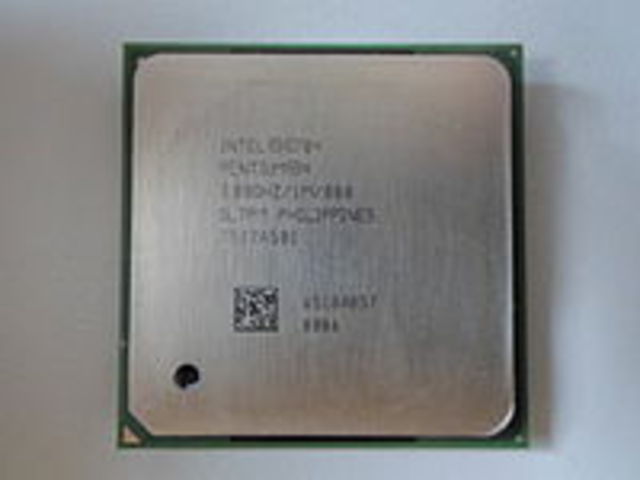

Intel Pentium 4
Frecuencia de reloj de CPU 1,5 GHz a 3,7 GHz
Velocidad de FSB 400 MT/s a 1066 MT/s
Longitud del canal MOSFET 180 nm a 65 nm
400-MHz Bus de sistema de microarquitectura Intel NetBurst®
El op 12µK parte del caché L1 suministra instrucciones descodificadas al canalizador del procesador. Además, existe una porción de datos de 8 KB del caché de L. (2) 64-MB PC800 los módulos de memoria RDRAM* para un total de 128 MB de memoria de sistema
* (2) 128 MB PC800 los módulos de memoria RDRAM* para un total -

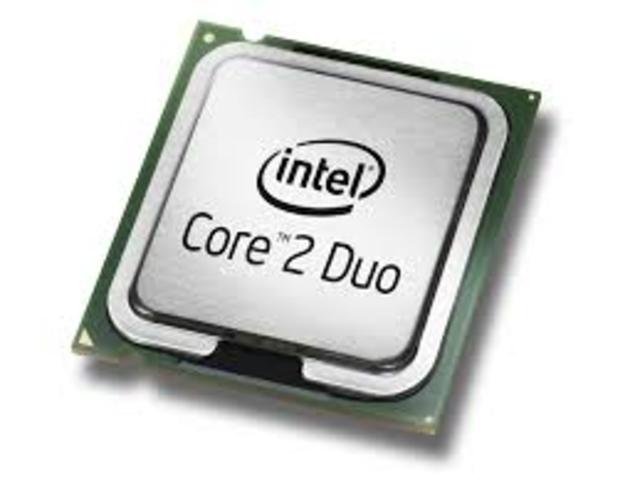

Intel Core Duo
Core regresó a velocidades de CPU bajas y mejoró el uso del procesador de ambos ciclos de velocidad y energía comparados con anteriores NetBurst de los CPU Pentium 4/D2. La microarquitectura Core provee etapas de decodificación, unidades de ejecución, caché y buses más eficientes, reduciendo el consumo de energía de CPU Core 2, mientras se incrementa la capacidad de procesamiento.Frecuencia de reloj de CPU 1,06 GHz a 2,50 GHz
Velocidad de FSB 533 MT/s a 667 MT/s
Longitud del canal MOSFET 65 nm -

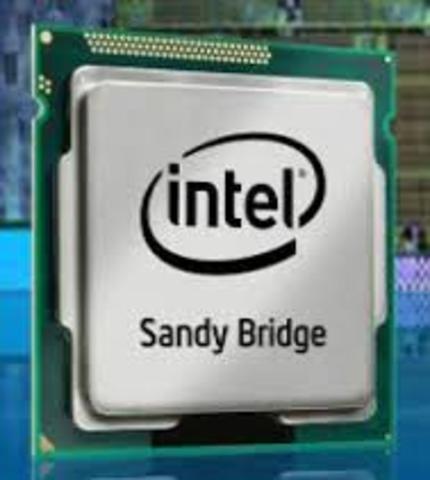

Intel Core Sandy Bridge
Es la segunda generación de los Intel Core con nuevas instrucciones de 256 bits, duplicando el rendimiento, mejorando el desempeño en 3D.
Frecuencia de reloj de CPU 2 GHz a 3,8 GHz
Longitud del canal MOSFET 32 nm
Conjunto de instrucciones x86, MMX, SSE, SSE2, SSE3, SSSE3, x86-64, SSE4.1, SSE4.2, AES, AVX -
Elaborado por :Elena Rodríguez Santana
Diego Herrera. ( 2014). El Microprocesador 80486. 13 de Marzo de 20014, de unt edu Sitio web: http://www.herrera.unt.edu.ar/arqcom/Descargas/ProcesadoresIntel.pdf
Wikipedia. (20014). Pentium. 12 de Marzo de 20014, de Pentium Sitio web: http://es.wikipedia.org/wiki/Intel_Pentium -

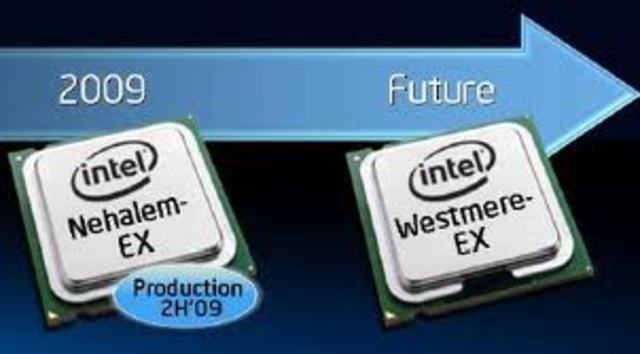

Intel Core Nehalem
Frecuencia de reloj de CPU 2,66 GHz a 3,33 GHz
Velocidad QPI 4,8 GT/s a 6,4 GT/s
Longitud del canal MOSFET 45 nm a 32 nm
Conjunto de instrucciones x86, x86-64, MMX, SSE, SSE2, SSE3, SSSE3, SSE4.1, SSE4.2
