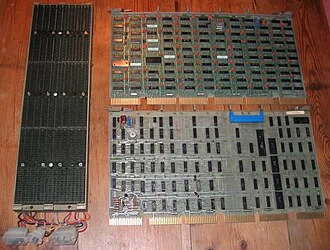

Buses de Primera Generación
Los primeros microcomputadores se conectaban mediante un bus BackPlane que servía de eje al sistema. En ese bus se conectaba la tarjeta de CPU que se encargaba de la comunicación con otras tarjetas de dispositivos (Memoria, Disco, Adaptadores de disquete,etc). La Cpu leía o escribía información del bus principal apuntando a la dirección del dispositivo -

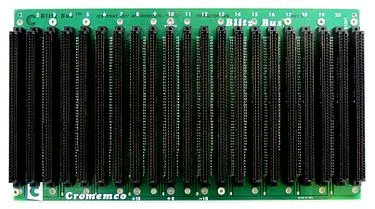

Bus S-100
Fue uno de los primeros bus de datos diseñado en 1974 como parte del Altair 8800, generalmente considerado el primer "ordenador personal". El bus S-100 fue el primer bus estándar de la industria para los fabricantes de microordenadores, y los ordenadores S-100, procesadores y tarjetas periféricas, fueron producidas por varios fabricantes. El bus S-100 formó las bases para los ordenadores caseros cuyos contructores (por ej., el Homebrew Computer Club) -

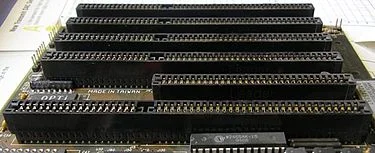

Bus ISA (Industry Standard Architecture)PC - XT 1980-1983
ISA se creó en 1980 como un sistema de 8 bits en la IBM PC, y en 1983 se extendió como la XT bus architecture. El nuevo estándar de 16 bits se introduce en 1984 y se le llama habitualmente AT bus architecture. Diseñado para conectar tarjetas de ampliación a la placa base, el protocolo también permite el bus mastering, aunque solo los primeros 16 MiB de la memoria principal están disponibles para acceso directo. El bus de 8 bits funciona a 4,77 MHz -

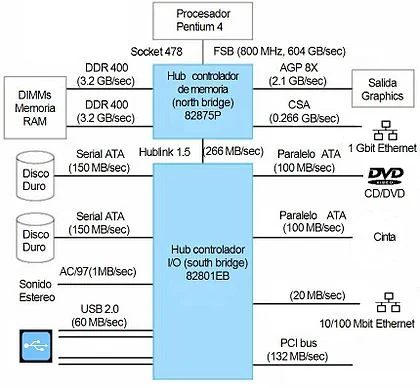

Segunda generación
El hecho de que el bus fuera pasivo y que usara la CPU como control, representaba varios problemas para la ampliación y modernización de cualquier sistema con esa arquitectura. Además que la CPU utilizaba una parte considerable de su potencia en controlar el bus. -

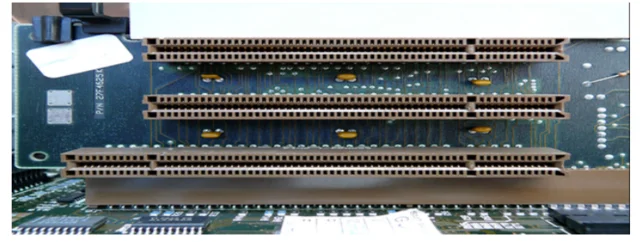

Micro Channel Architecture o MCA.1987 - 1993
Es un bus creado por IBM para la IBM PS2 supera las limitaciones que presentaba el bus ISA.
Para microcomputadoras de 16 y 32 bits con velocidad de 10 MHz.
incluyó otra extensión de conector para tarjetas gráficas
POS (Programmable Option Select) para que las tarjetas se configurarán de manera automática por software.
No era compatible con Arquitecturas anteriores (ISA).
Política restrictiva de licencias. -

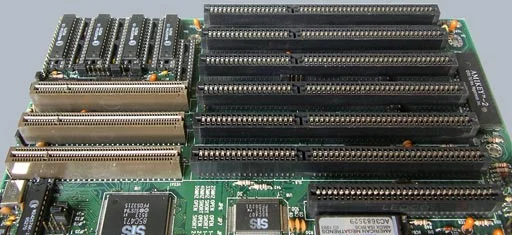

VESA Local Bus
Es un tipo de bus de datos para computadoras, utilizado mayoritariamente en equipos diseñados para el microprocesador Intel 80486. Diseñado por Video Electronics Standards Association (VESA), permite conectar directamente una tarjeta gráfica de ese estándar al microprocesador.
El VLB es compatible con el bus ISA, aunque mejora la respuesta gráfica solucionando el problema de la insuficiencia de flujo de datos de su predecesor. Para ello, su estructura consistía en un extensión del ISA de 16 bits -

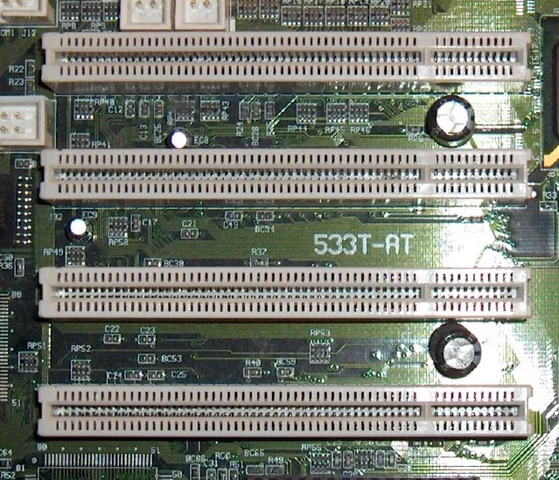

Peripheral Component Interconnect
Es un bus estándar de computadoras para conectar dispositivos periféricos directamente a la placa base. Estos dispositivos pueden ser circuitos integrados ajustados en esta (los llamados dispositivos planares en la especificación PCI) o tarjetas de expansión que se ajustan en conectores. Es común en computadoras personales, donde ha desplazado al ISA como bus estándar, pero también se emplea en otro tipo de computadoras. -

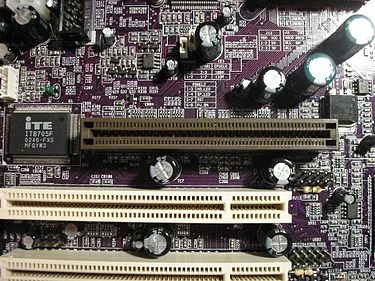

Accelerated Graphics Port
En informática, Accelerated Graphics Port o AGP es una especificación de bus que proporciona una conexión directa entre el adaptador de gráficos y la memoria. Es un puerto (puesto que solo se puede conectar un dispositivo, mientras que en el bus se pueden conectar varios) desarrollado por Intel en 1996 como solución a los cuellos de botella que se producían en las tarjetas gráficas que usaban el bus PCI.2 El diseño parte de las especificaciones del PCI 2.1. -

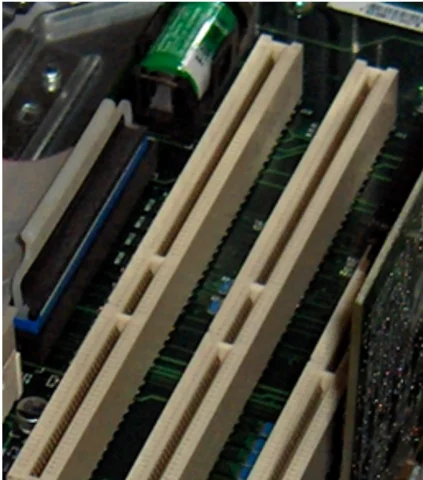

PCI-X Peripheral Component Interconnect eXtended 1998 - 2004
Versión mejorada de PCI para servidores
Fue desarrollado por IBM, HP y Compaq y presentado en 1998.
Intel optó por no utilizar este estándar, no fue adoptado en PCs. Aumenta el rendimiento de los dispositivos de gran ancho de banda, como Gigabit Ethernet, Fibre Channel y tarjetas SCSI Ultra3.
establecieron variaciones de 66 y 133 MHz para alcanzar las máximas velocidades de hasta 533 y 1066 MB/s.
Problema de bus compartido aún generaba cuellos de botella. -

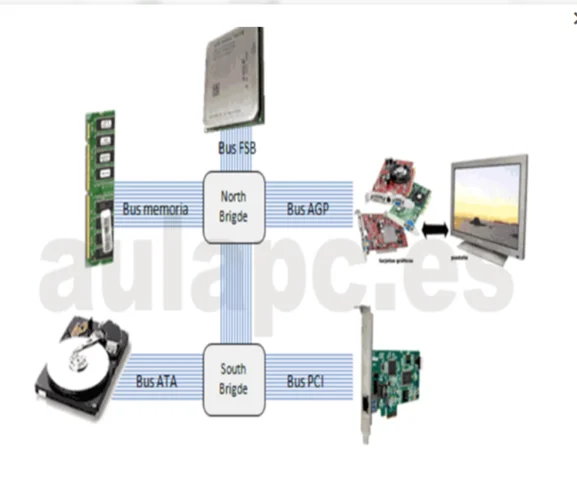

Tercera generación
Se caracterizan por tener conexiones punto a punto, a diferencia de los buses arriba nombrados en los que se comparten señales de reloj. Esto se logra reduciendo fuertemente el número de conexiones que presenta cada dispositivo usando interfaces seriales. Entonces cada dispositivo puede negociar las características de enlace al inicio de la conexión y en algunos casos de manera dinámica, al igual que sucede en las redes de comunicaciones. -

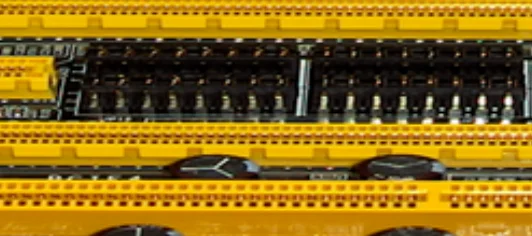

PCI Express 2004 - Hasta la fecha
Desarrollado por Intel
cada dispositivo individual tiene su propio bus
Las pistas ocupan menos espacio en las placas madres y los conectores son más pequeños.
PCI Express en varias versiones; existen las versiones x1, x2, x4, x8, x12, x16 y x32 lanes.
La tasa de transferencia de un sistema PCI Express con 8 lanes (x8) es de 2 GB/s (250 x 8). El PCI Express permite tasas de transferencia que van de 250 Mb/s a 8 Gb/s en su versión 1.1
